Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VVJ
Model 447.6 except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/11, connector P2, P3, P8
Model 447.7 except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/11, connector P2, P3, P8
| Code : | Designation: | Position: |
|---|---|---|

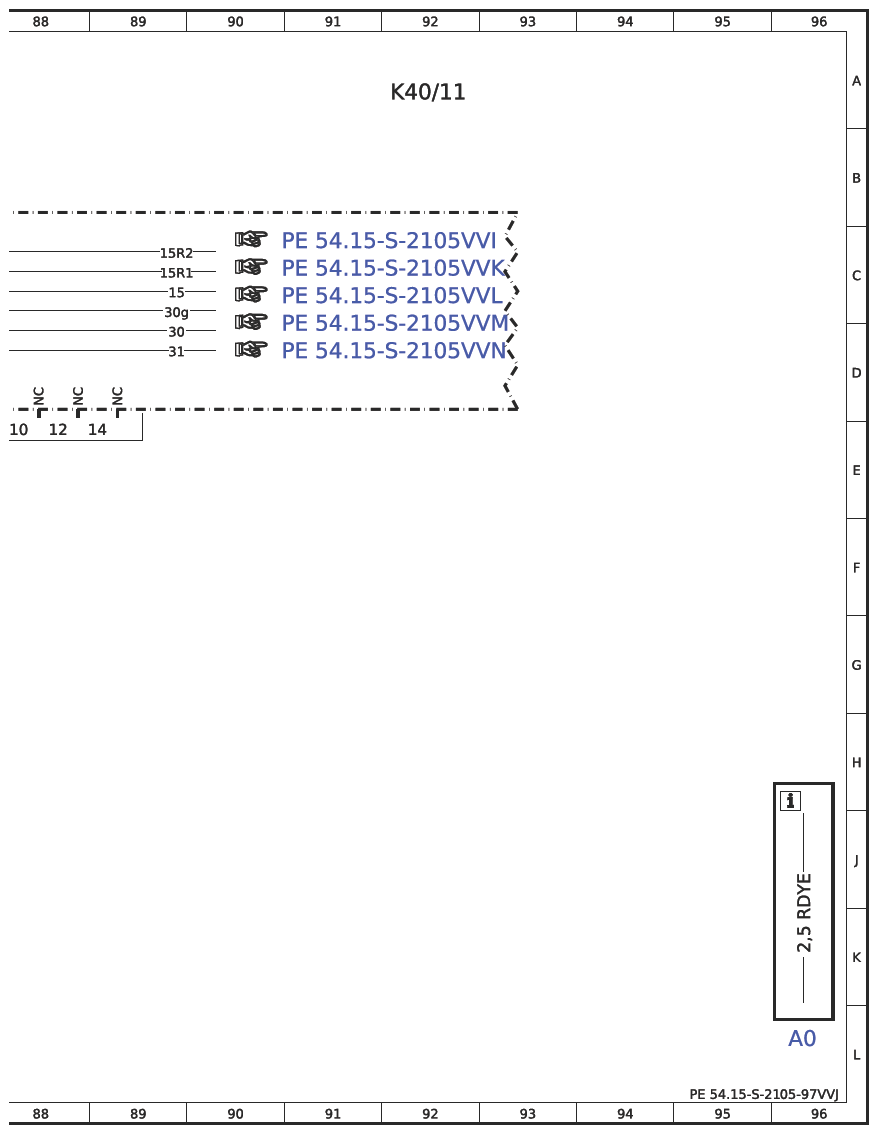

| A0 | Color Code key | 96L |
| A50 | Taximeter | 65L |
| A67/2 | Automatically dimming inside rearview mirror/mirror taximeter | 61L |
| Code EZ7 | Active Parking Assist | 81F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 45F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 54F |
| Code JA7 | Blind spot assist | 41F |
| Code MA6 | Low-emission vehicle. Euro 6 Gr. Ill | 37F |
| Code MB6 | Low-emission vehicle Euro 6 Group I | 37F |
| Code MJ8 | ECO start/stop function | 45F |
| Code MJ8 | ECO start/stop function | 49F |
| Code RY2 | Tire pressure monitor on FA and RA, wireless | 76F |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 22F |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 22F |
| Code W65 | Liftgate | 12F |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 9F |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 12F |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 22F |
| Code ZK2 | Taxi version with emergency alarm system | 59F |
| Code ZK3 | Taxi version without emergency alarm system | 59F |
| Code ZM7 | Rental vehicle package with emergency alarm system | 59F |
| Code ZM8 | Rental vehicle package without emergency alarm system | 59G |
| G1/12 | Backup battery | 52L |
| G1/13 | Emergency-P battery | 57L |
| K40/11 | Firewall fuse and relay module | 3A |
| K40/11 | Firewall fuse and relay module | 12A |
| K40/11 | Firewall fuse and relay module | 36A |
| K40/11 | Firewall fuse and relay module | 44A |
| K40/11 | Firewall fuse and relay module | 84A |
| K40/11 | Firewall fuse and relay module | 92A |
| K40/11 | Firewall fuse and relay module | 76A |
| K40/11 | Firewall fuse and relay module | 20A |
| K40/11 | Firewall fuse and relay module | 28A |
| K40/11 | Firewall fuse and relay module | 52A |
| K40/11 | Firewall fuse and relay module | 60A |
| K40/11 | Firewall fuse and relay module | 67A |
| K40/11fl00 | Fuse 100 | 86A |

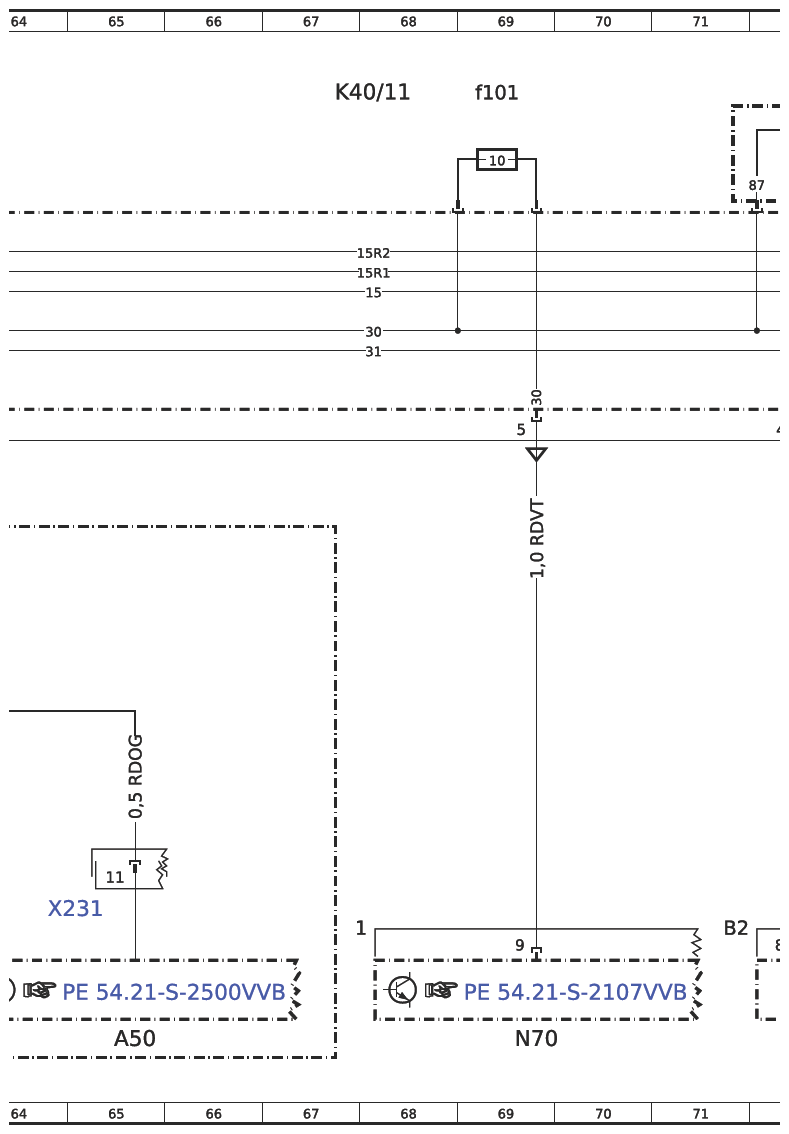

| K40/11f101 | Fuse 101 | 69A |

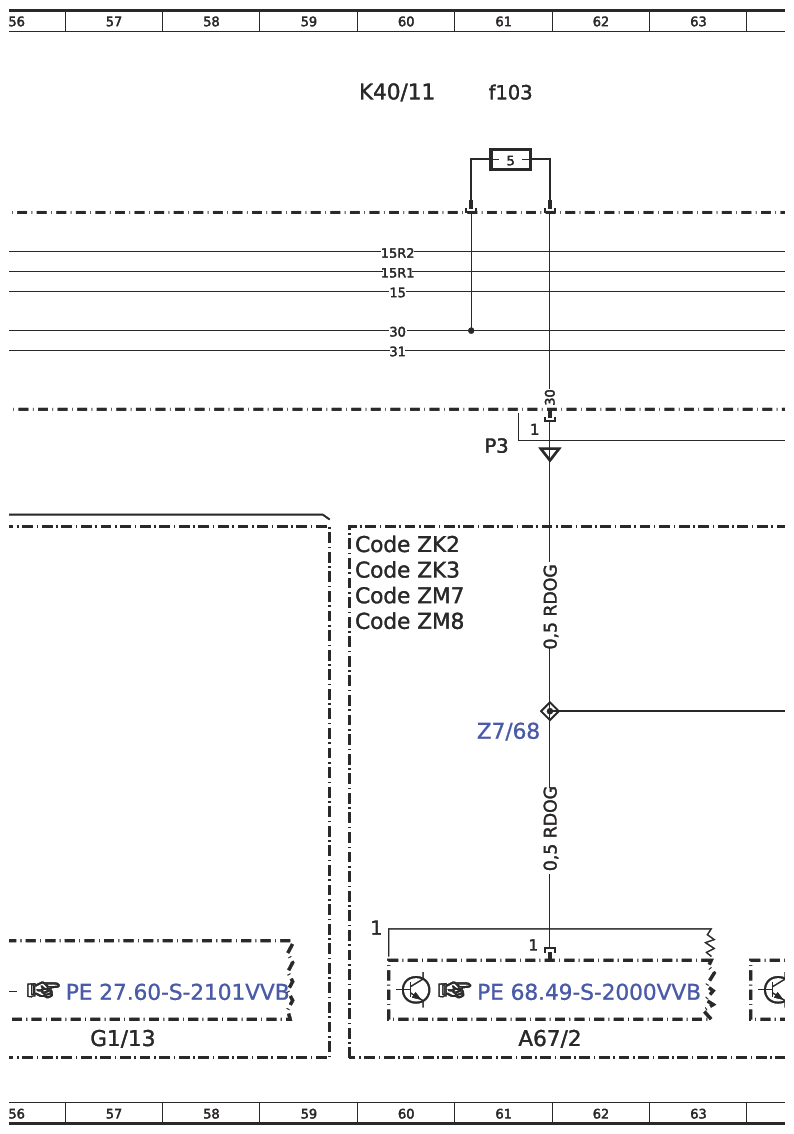

| K40/11f103 | Fuse 103 | 61A |

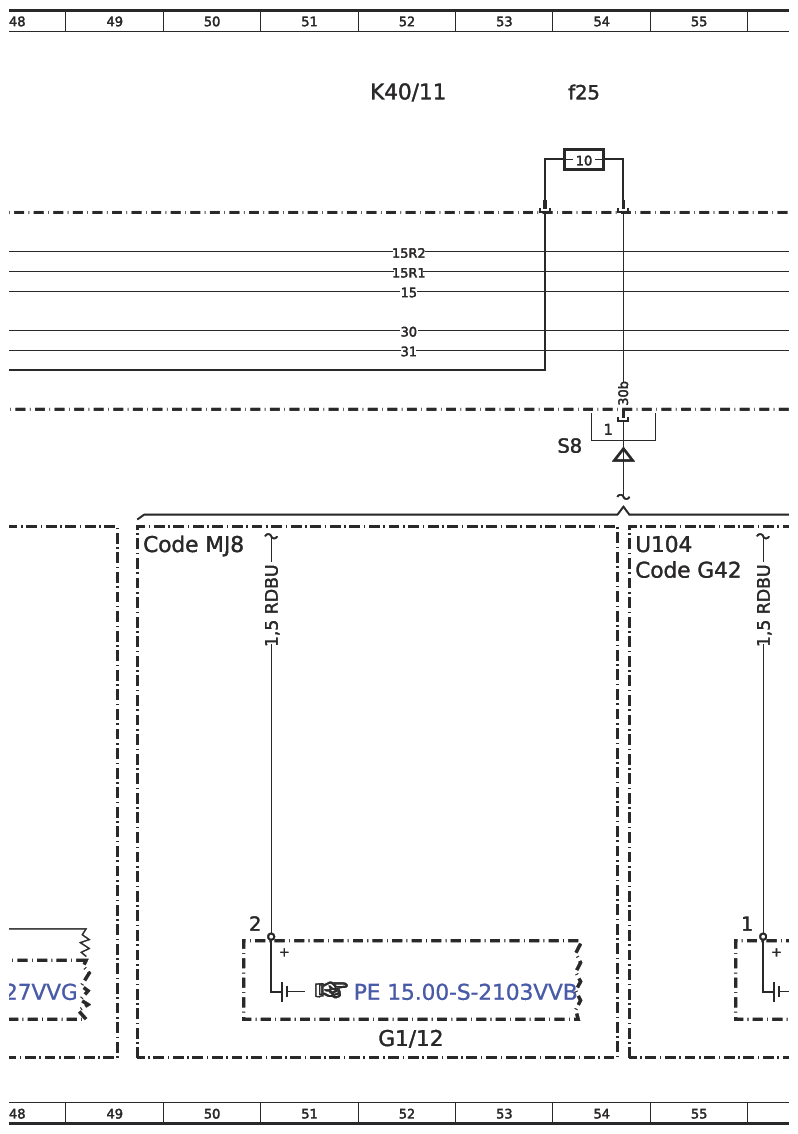

| K40/11f25 | Fuse 25 | 54A |

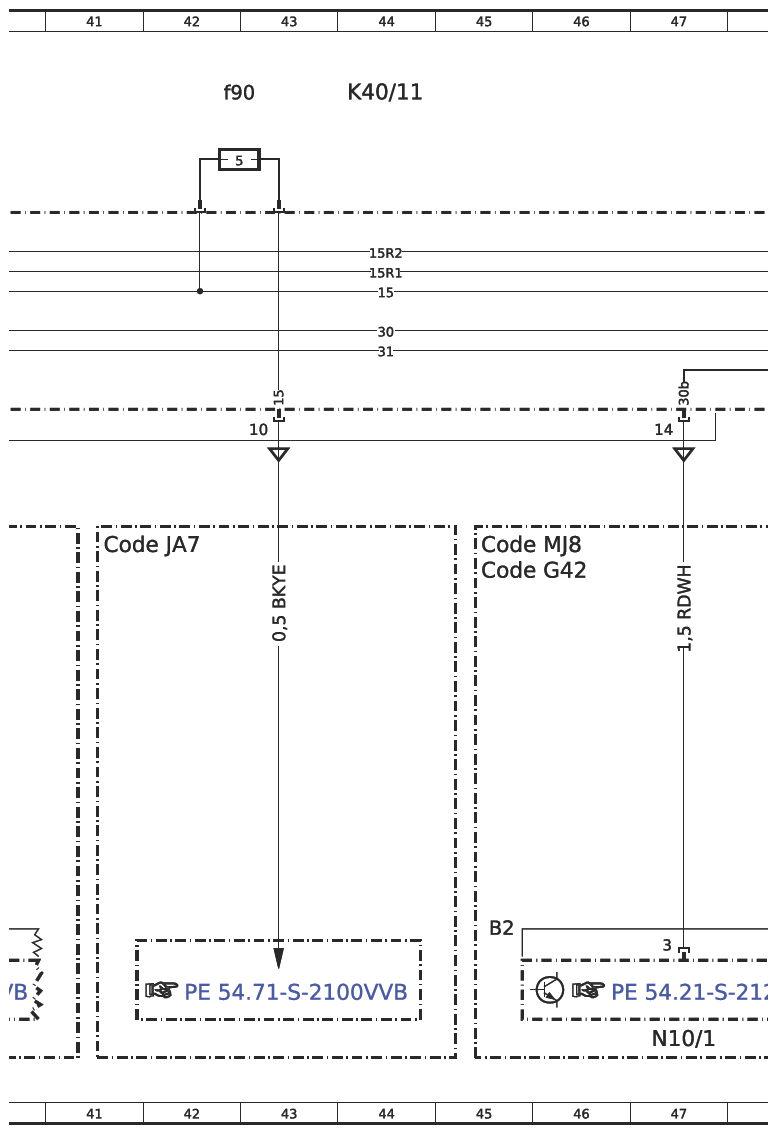

| K40/11f90 | Fuse 90 | 42A |

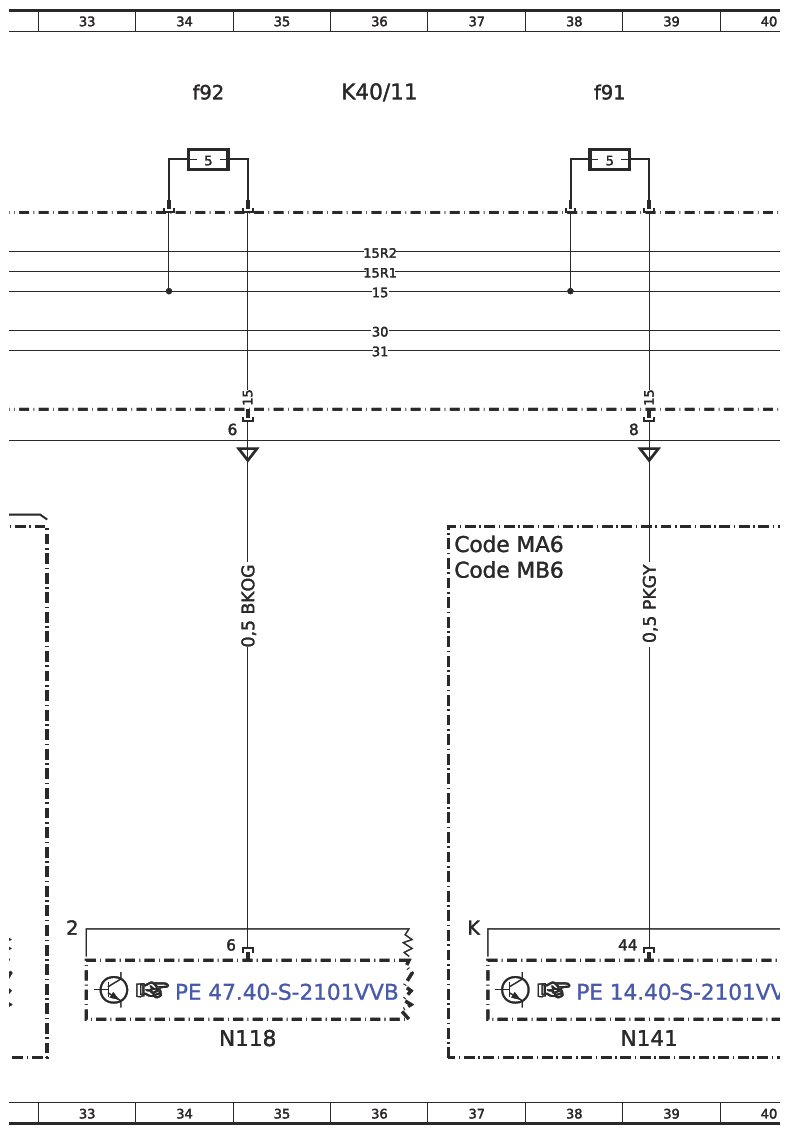

| K40/11f91 | Fuse 91 | 38A |
| K40/11f92 | Fuse 92 | 34A |

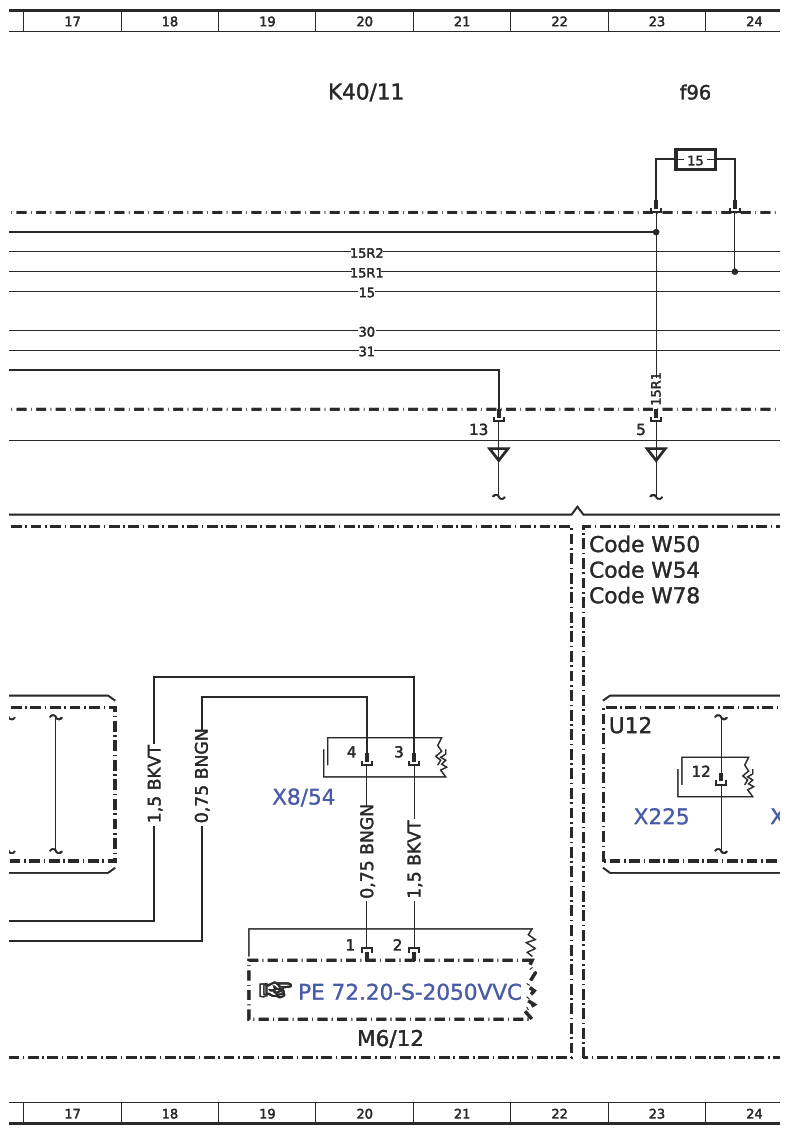

| K40/11f96 | Fuse 96 | 23A |

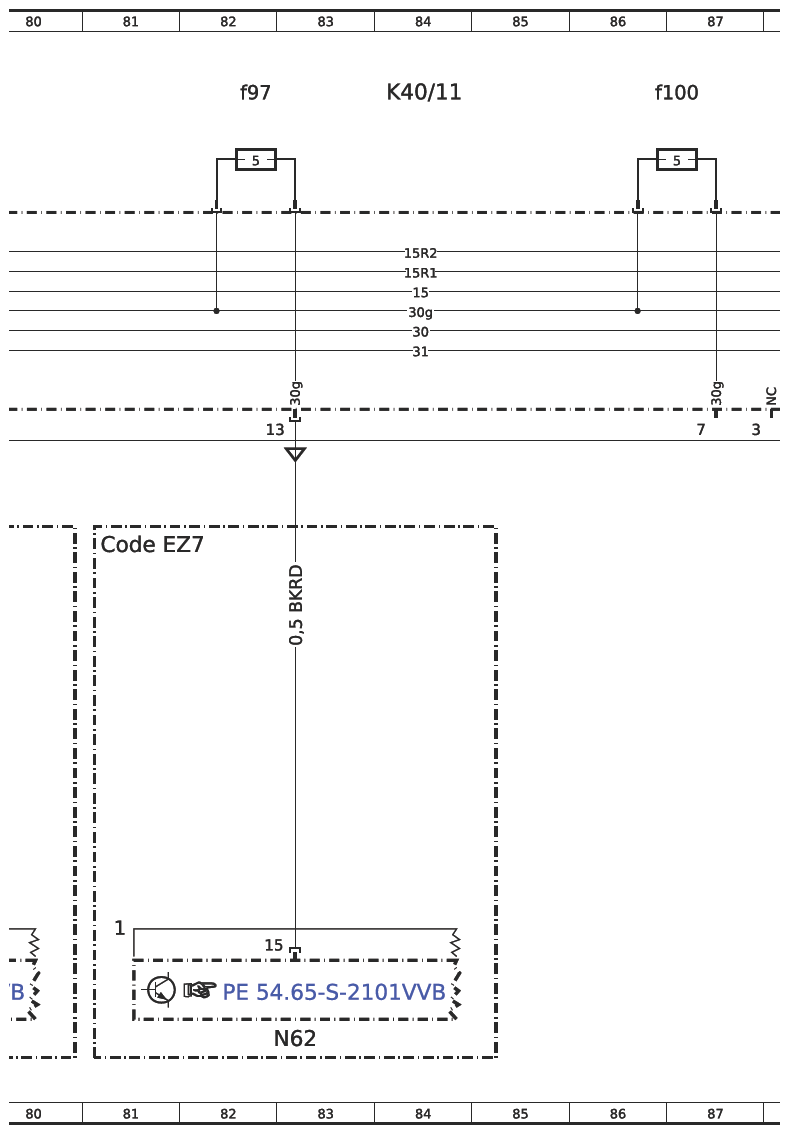

| K40/11f97 | Fuse 97 | 82A |
| K40/11f98 | Fuse 98 | 75A |
| K40/11f99 | Fuse 99 | 78A |

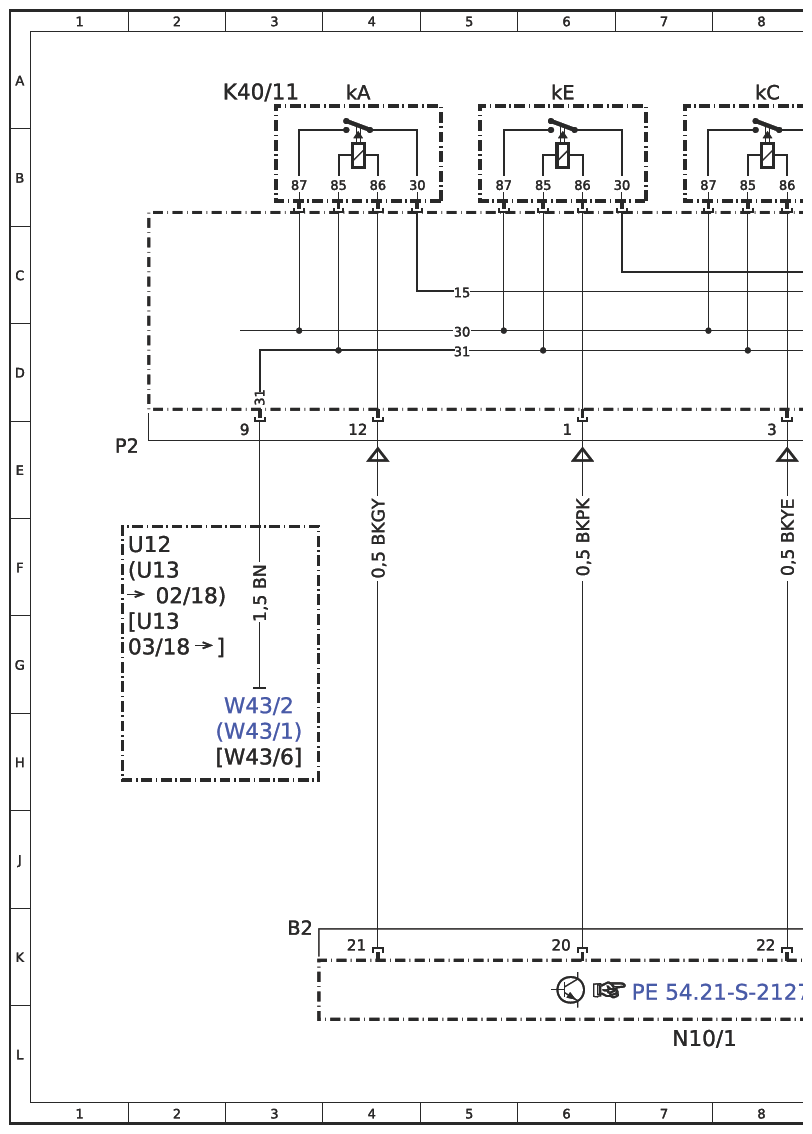

| K40/11kA | Circuit 15 relay | 4A |

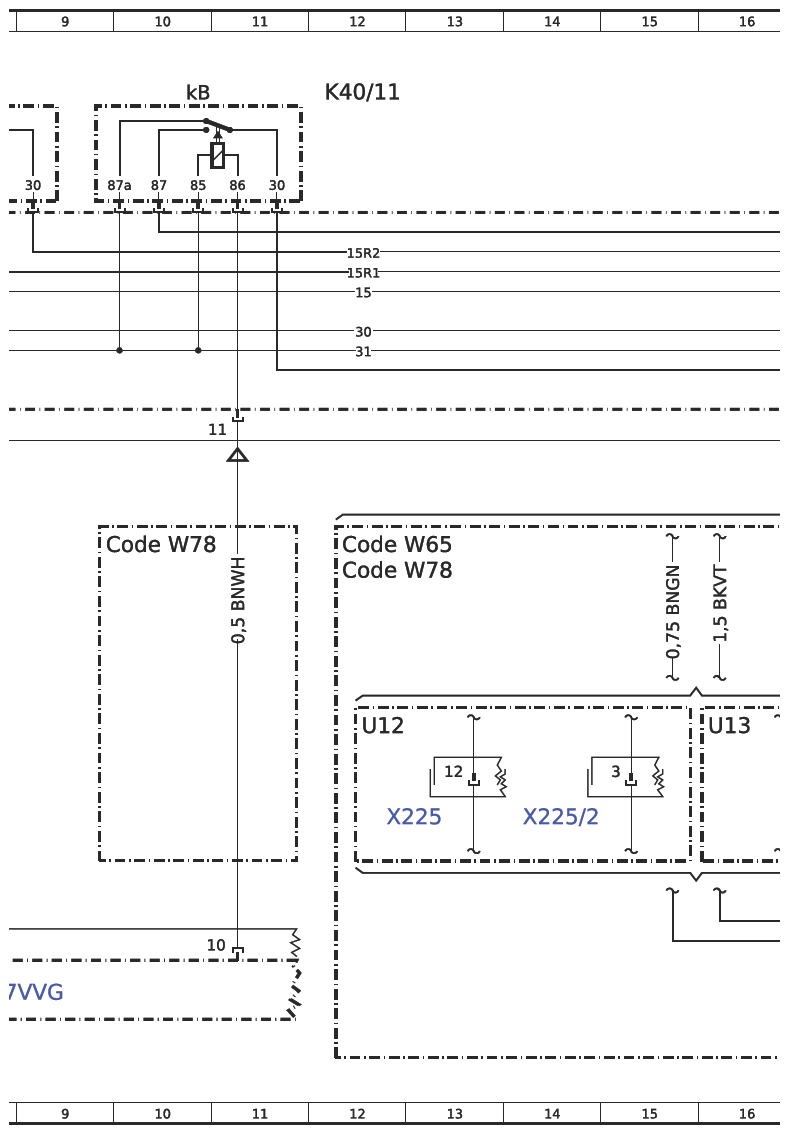

| K40/11 kB | Rear window wiper relay | 10A |
| K40/11 kC | Circuit 15R2 relay | 8A |
| K40/11kE | Circuit 15R1 relay | 6A |

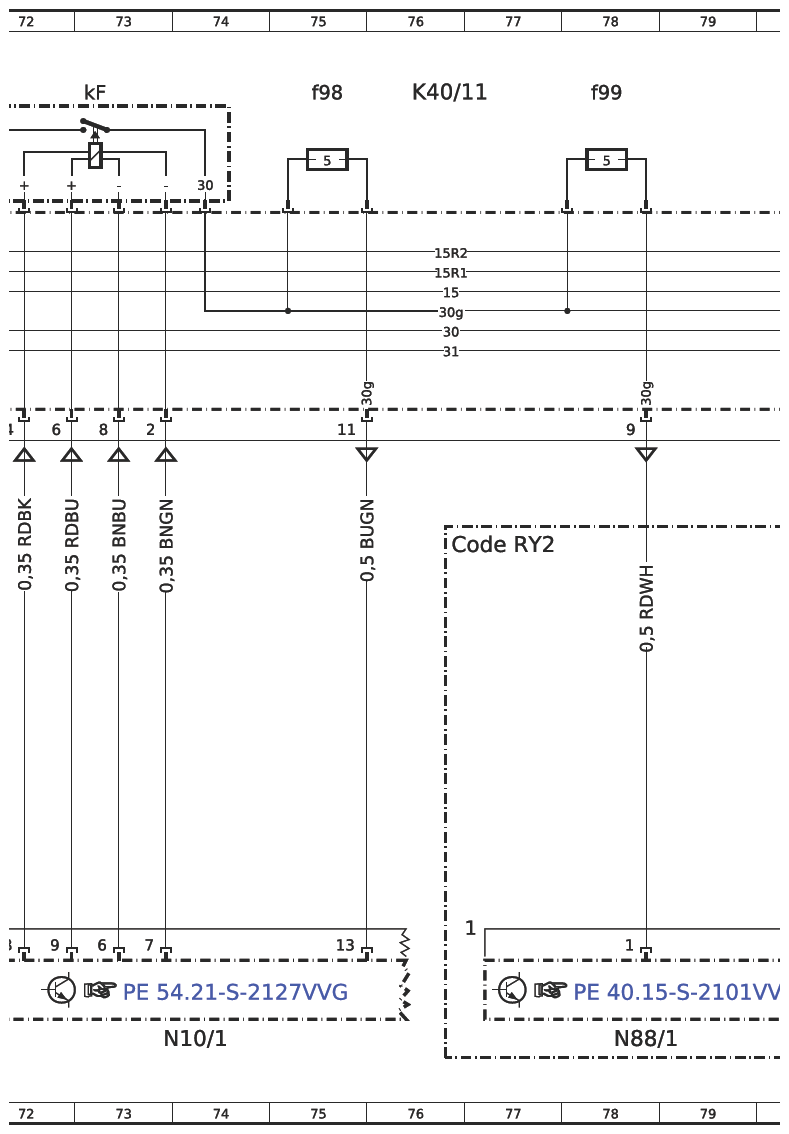

| K40/11 kF | Circuit 30g relay | 73A |

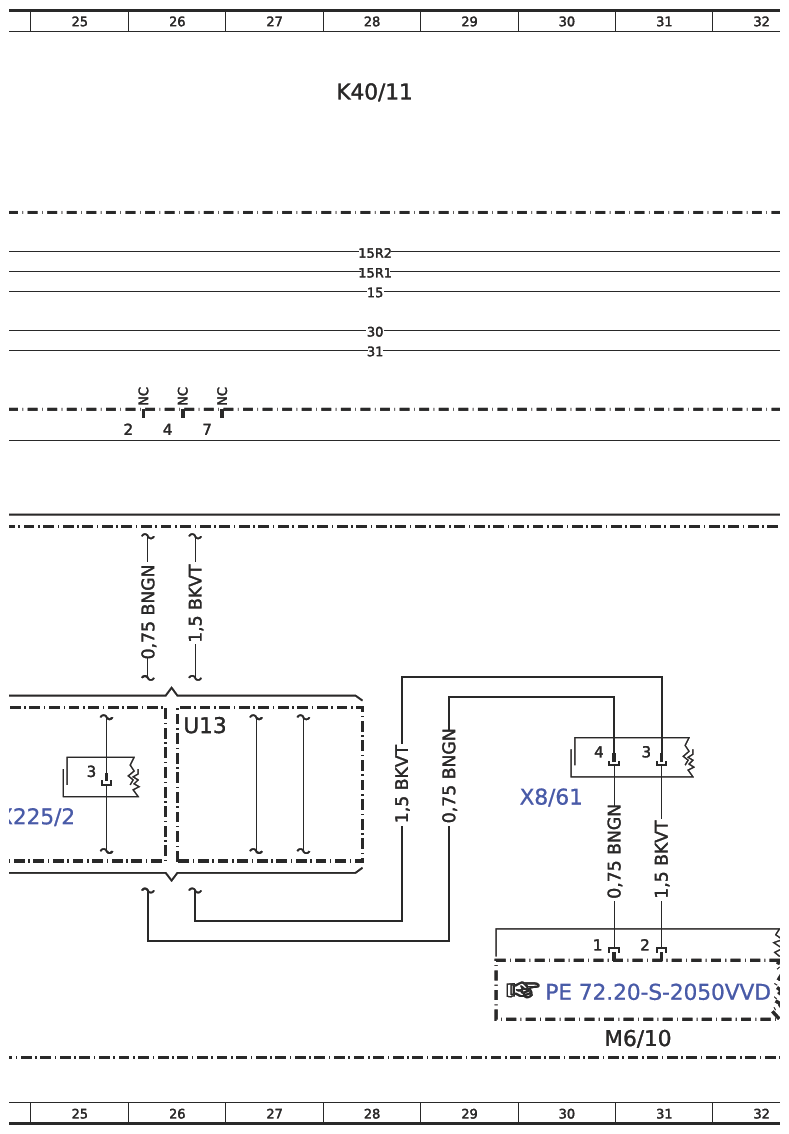

| M6/10 | Left rear-end door wiper motor | 31L |
| M6/12 | Tailgate wiper motor | 20L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 7L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 74L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 47L |
| N118 | Fuel system control unit (FSCU) | 35L |
| N141 | AdBlue® (SCR) control unit | 39L |
| N62 | Parktronic control unit (PTS) | 83L |
| N70 | Overhead control panel (OCP [DBE]) control unit | 69L |
| N88/1 | Tire pressure monitor (RDK) control unit | 78L |
| U104 | Valid without Code MJ8 ECO start/stop function | 54F |
| U12 | Valid for left-hand drive vehicles | 12H |
| U12 | Valid for left-hand drive vehicles | 23H |
| U12 | Valid for left-hand drive vehicles | 2F |
| U13 | Valid for right-hand drive vehicles | 16H |
| U13 | Valid for right-hand drive vehicles | 26H |
| U13 | Valid for right-hand drive vehicles | 2F |
| W43/1 | Left vehicle interior firewall ground point | 3H |
| W43/2 | Right vehicle interior firewall ground point | 3G |
| X225 | Main wiring harness/firewall main wiring harness 1 electrical connector | 13J |
| X225 | Main wiring harness/firewall main wiring harness 1 electrical connector | 23J |
| X225/2 | Main wiring harness/firewall main wiring harness 3 electrical connector | 14J |
| X225/2 | Main wiring harness/firewall main wiring harness 3 electrical connector | 25J |
| X231 | Taximeter electrical connector | 65K |
| X8/54 | Left liftgate electrical connector 1 | 19H |
| X8/61 | Left rear-end door electrical connector 2 | 30H |
| Z7/68 | Taximeter circuit 30 connector sleeve | 61H |
