Energy Management Electrical Function Schematic - PE54.10-S-2062-97TRA
Model 447.7
with Code ZH6 (Marco Polo ACTIVITY)
except Code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except Code ME0 (Electric motor 85 kW)
except Code ME4 (Electric motor 145 kW)
except Code XM0 (Facelift)
except Code XM7 (MOPF II)
except Code ZL3 (National version for Latin America)
Model 447.8
with Code ZK7 (Equipment line MARCO POLO)
except Code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except Code ME4 (Electric motor 145 kW)
except Code XM0 (Facelift)
except Code XM7 (MOPF II)
| Code : | Designation: | Position: |
|---|---|---|
| 1 | ATA [EDW] flashing, request | 5H |
| 10 | Anti-theft alarm system (EDW) control unit, request | 11D |
| 2 | Warm air stationary heater control unit, request | 19F |
| 3 | Pop-up roof control unit, request | 18H |
| 4 | Automatic air conditioning (KLA) control and operating unit, request | 5D |
| 5 | Parameterizable special module (PSM) control unit, request | 12F |
| 5 | Parameterizable special module (PSM) control unit, request | 15F |
| 6 | Central operating unit (ZBE) control unit, request | 8H |
| 7 | Gateway for user interface CAN, request | 8D |

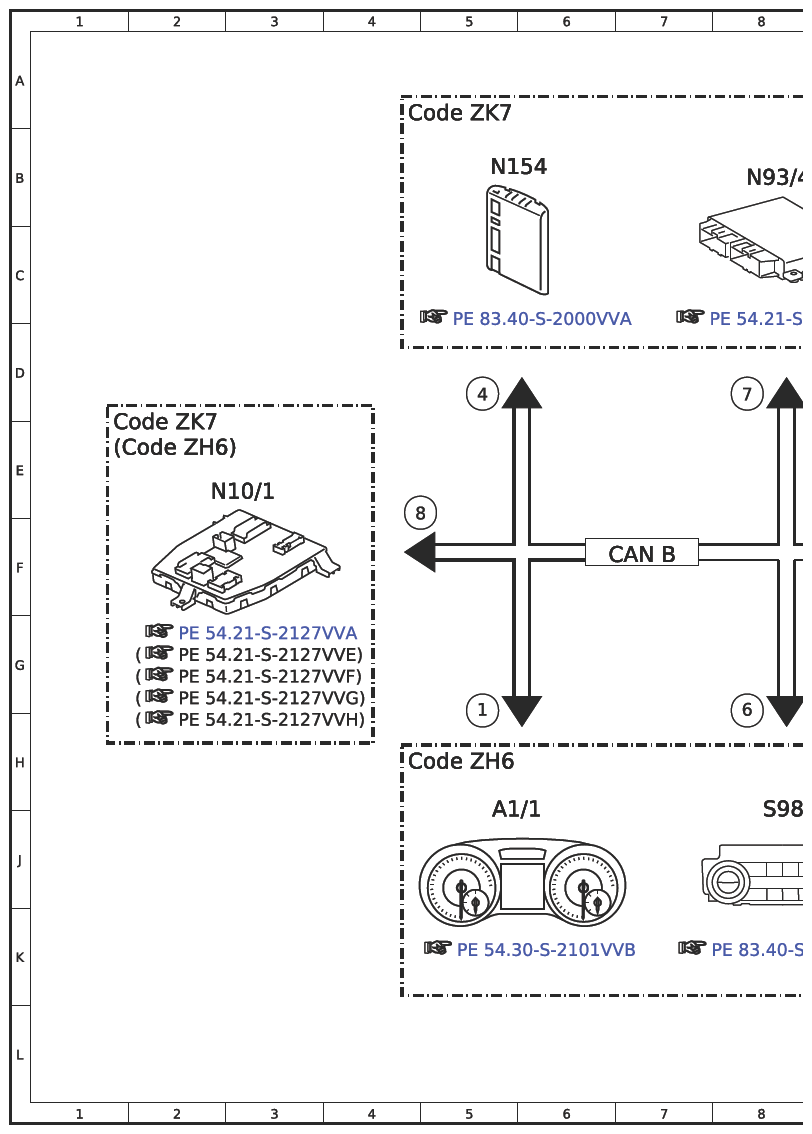

| 8 | Signal acquisition and actuation module (SAM) control unit, signal | 4F |
| 9 | Electronic ignition lock (EZS) control unit, request | 11H |
| A1/1 | Instrument cluster (KI) control unit | 5J |
| CAN B | Interior CAN | 9F |
| CAN B | Interior CAN | 7F |
| CAN MPM | Body manufacturer CAN | 17F |
| Code HZ1 | Auxiliary air heater with timer and temperature control | 20E |
| Code ZH6 | Marco Polo ACTIVITY | 4H |
| Code ZH6 | Marco Polo ACTIVITY | 10H |
| Code ZH6 | Marco Polo ACTIVITY | 1E |
| Code ZK0 | EASY UP pop-up roof, electrohydraulic | 16H |
| Code ZK7 | Marco Polo CAMPER | 4A |
| Code ZK7 | Marco Polo CAMPER | 16A |
| Code ZK7 | Marco Polo CAMPER | 10H |
| Code ZK7 | Marco Polo CAMPER | 1E |

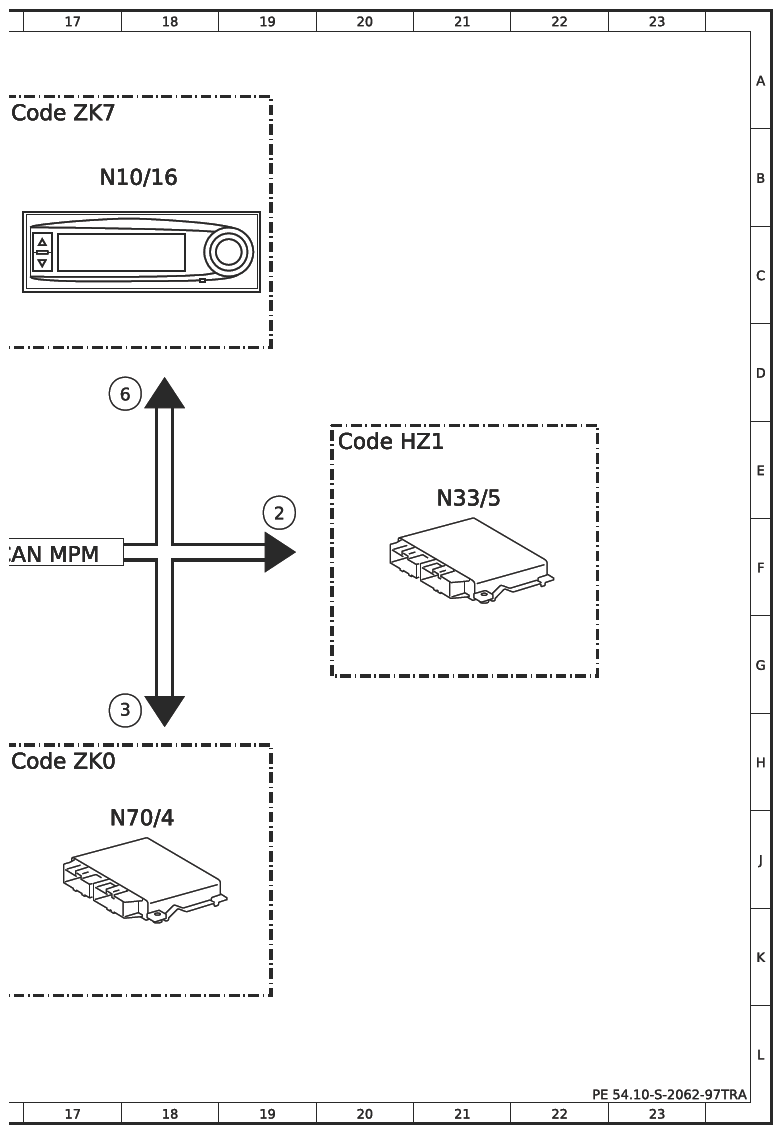

| N10/1 | Signal acquisition and actuation module (SAM) control unit | 3E |
| N10/16 | Central operating unit (ZBE) control unit | 18B |
| N154 | Automatic air conditioning (KLA) control and operating unit | 5B |

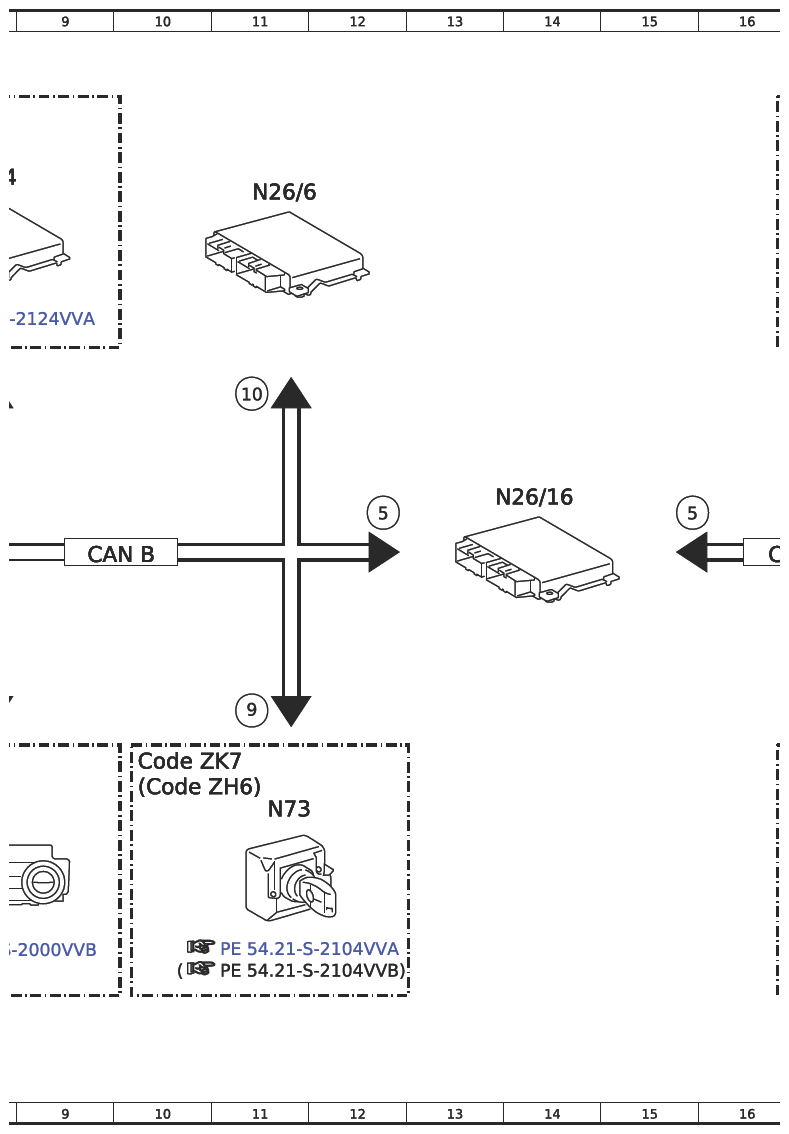

| N26/16 | Parameterizable special module (PSM) control unit | 14E |
| N26/6 | Anti-theft alarm system (ATA [EDW]) control unit | 11B |
| N33/5 | Warm air stationary heater control unit (WLSTH) | 21E |
| N70/4 | Pop-up roof control unit (Westfalia) | 18J |
| N73 | Electronic ignition lock (EZS) control unit | 11J |
| N93/4 | Gateway for user interface CAN | 8B |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 8J |
