(Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VLE)
Model 447.6 with Code ZL3 (National version for Latin America) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/11, connector S4, S25, S27, S28, S29
Model 447.7 with Code ZL3 (National version for Latin America) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/11, connector S4, S25, S27, S28, S29
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 40L |
| A32/4 | Rear heater/air conditioner air recirculation unit | 28L |
| K40/11 | Firewall fuse and relay module | 4A |
| K40/11 | Firewall fuse and relay module | 13A |
| K40/11 | Firewall fuse and relay module | 21A |
| K40/11 | Firewall fuse and relay module | 29A |

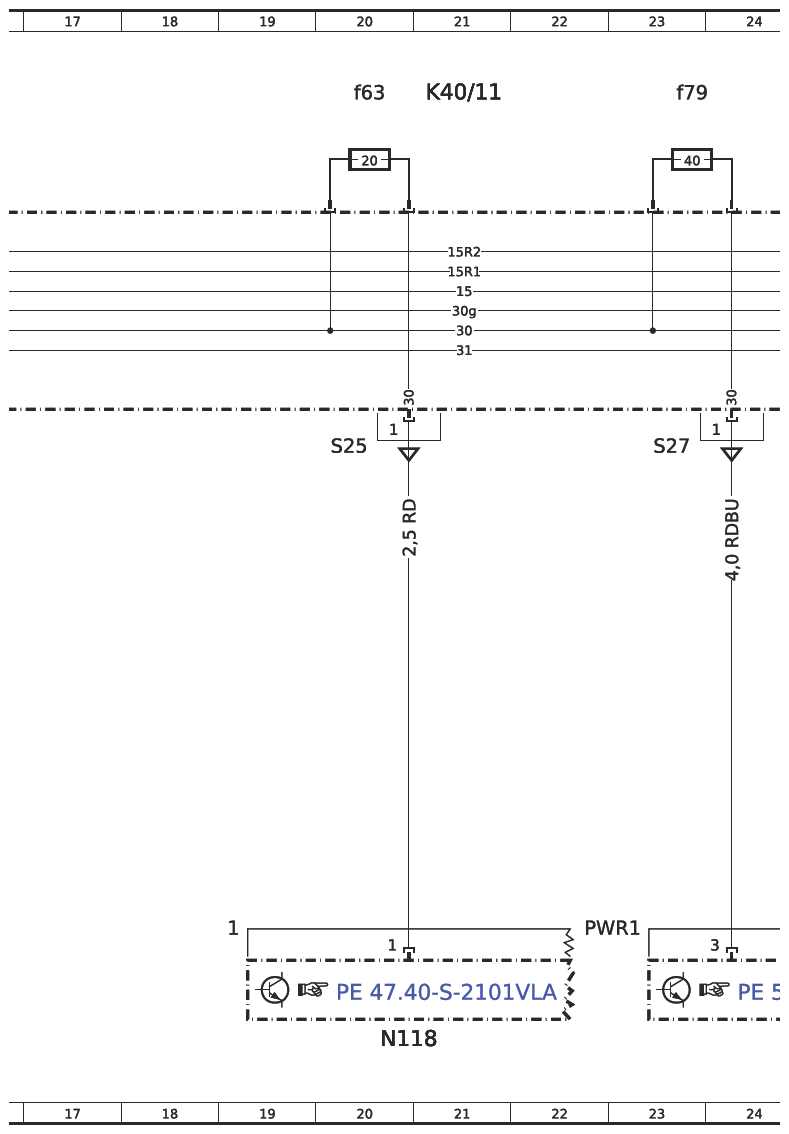

| K40/11f63 | Fuse 63 | 20A |

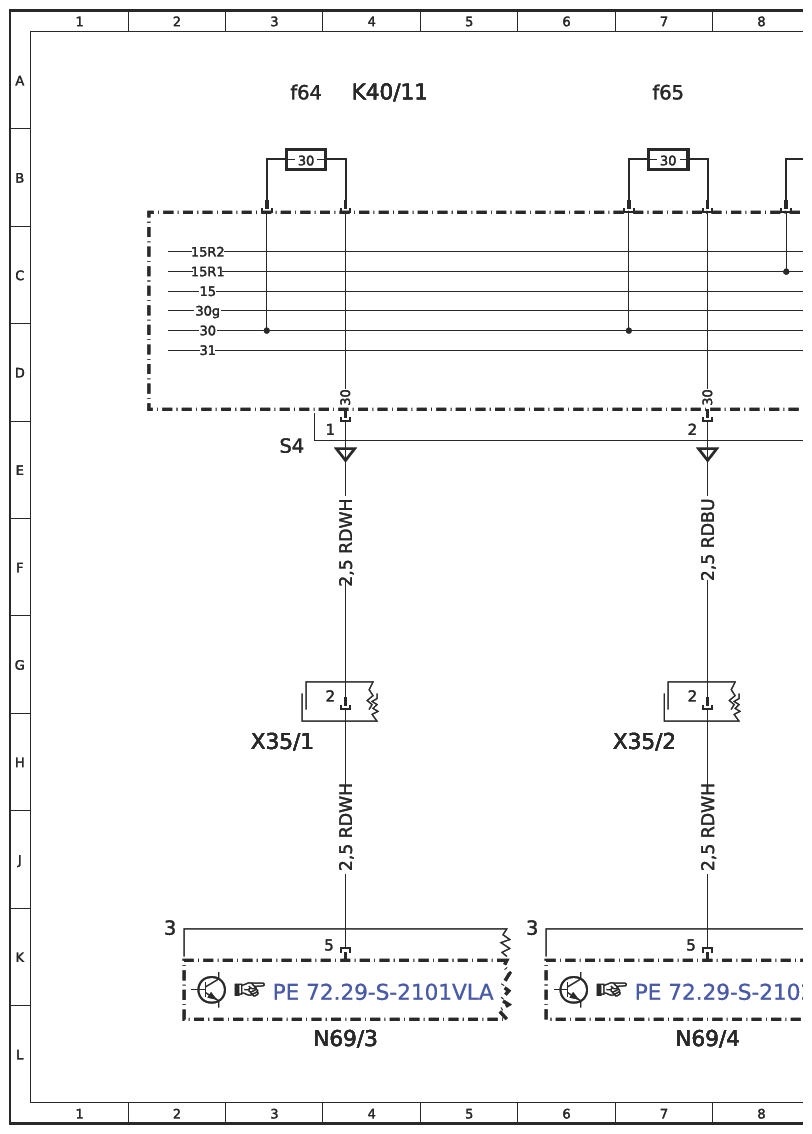

| K40/11f64 | Fuse 64 | 3A |
| K40/11f65 | Fuse 65 | 7A |

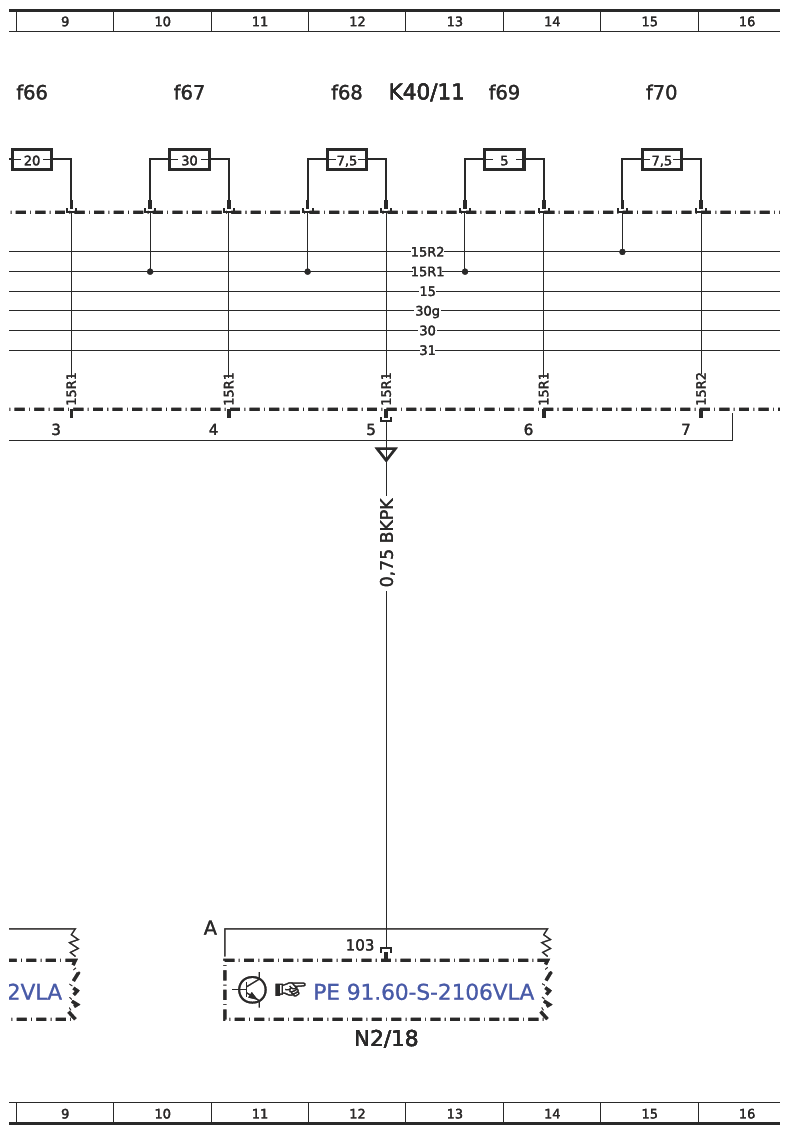

| K40/11f66 | Fuse 66 | 9A |
| K40/11f67 | Fuse 67 | 10A |
| K40/11f68 | Fuse 68 | 12A |
| K40/11f69 | Fuse 69 | 13A |
| K40/11f70 | Fuse 70 | 15A |
| K40/11f79 | Fuse 79 | 23A |

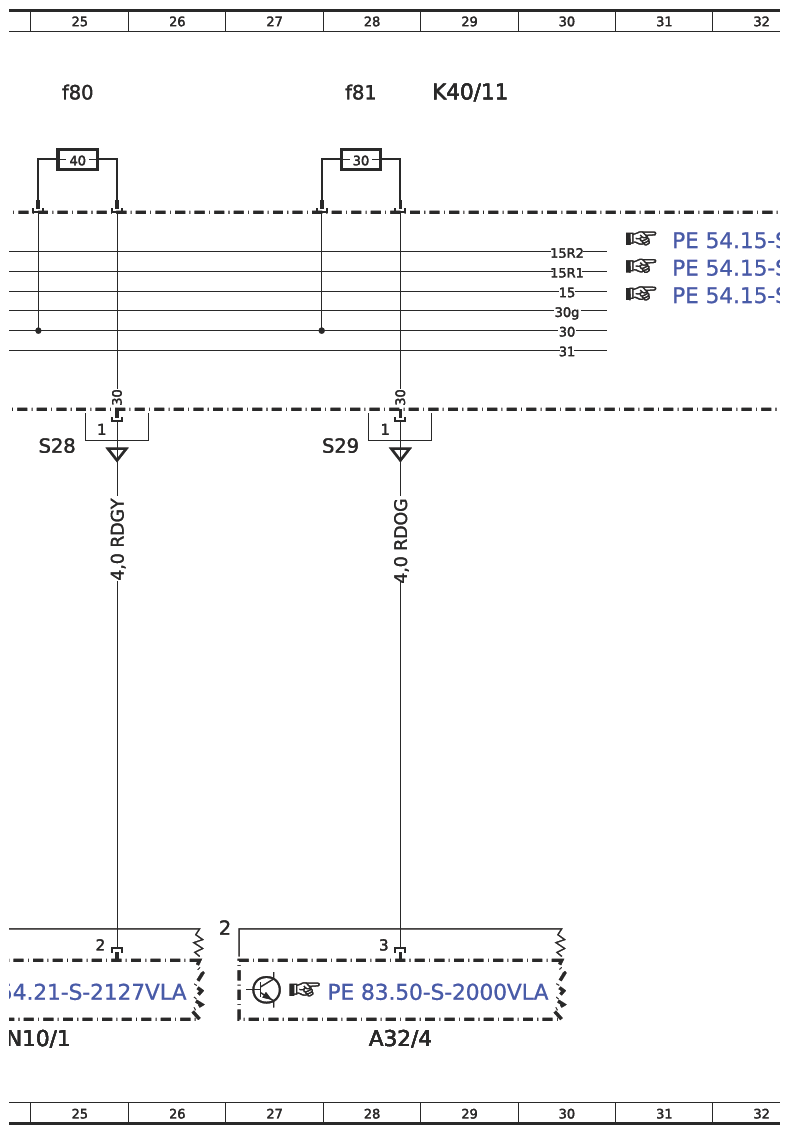

| K40/11f80 | Fuse 80 | 25A |
| K40/11f81 | Fuse 81 | 28A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 24L |
| N118 | Fuel system control unit (FSCU) | 20L |
| N2/18 | Supplemental restraint system (SRS) control unit | 12L |
| N69/3 | Left front door control unit | 4L |
| N69/4 | Right front door control unit | 7L |
| X35/1 | Left front electrical connector 1 | 3H |
| X35/2 | Right front electrical connector 1 | 7H |
