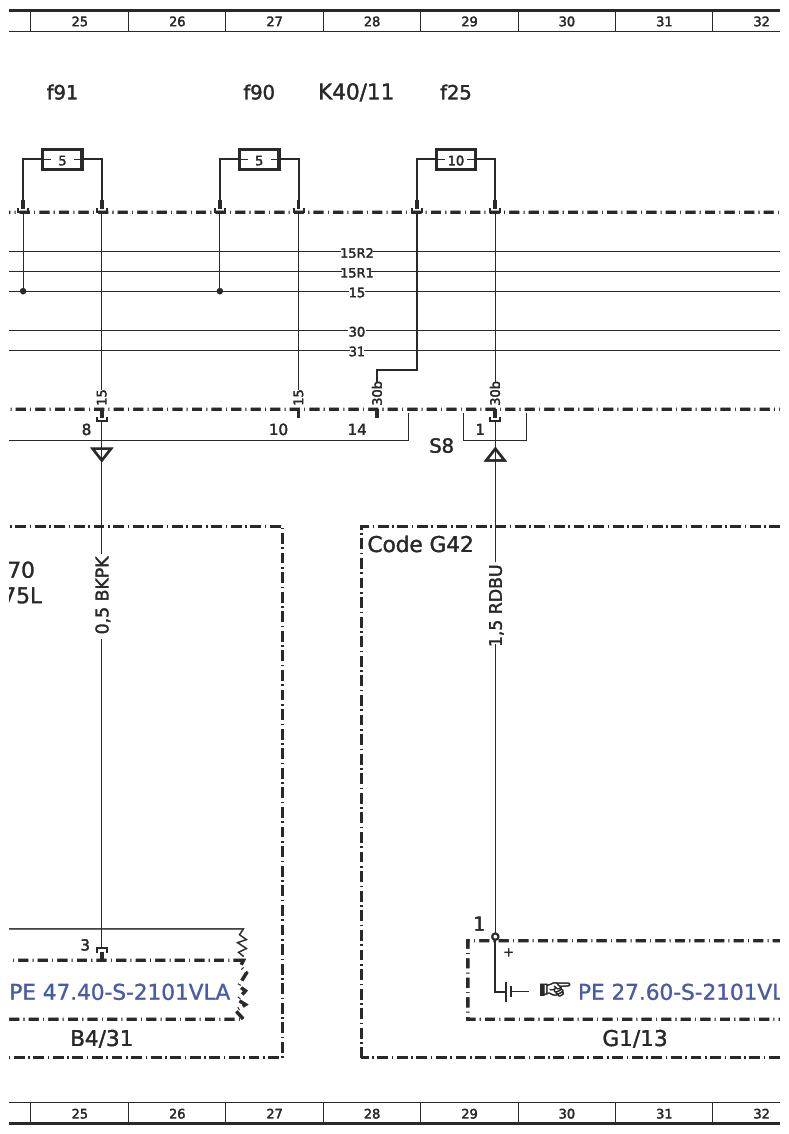

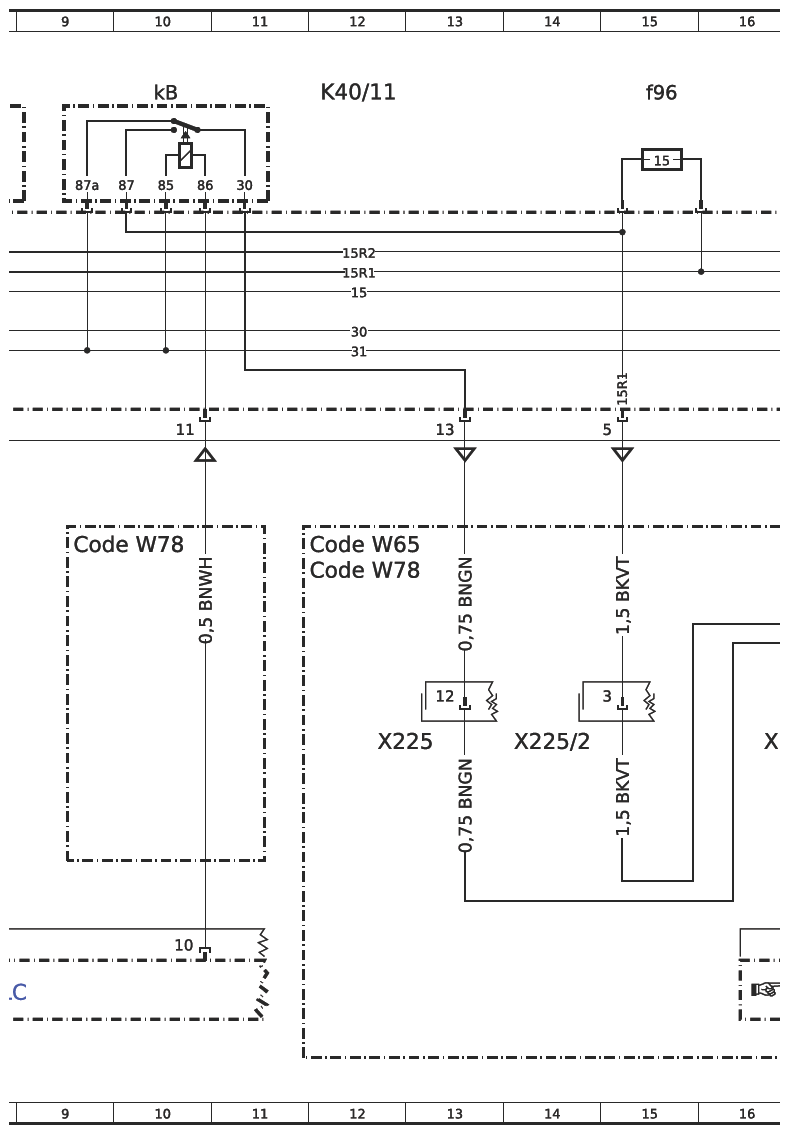

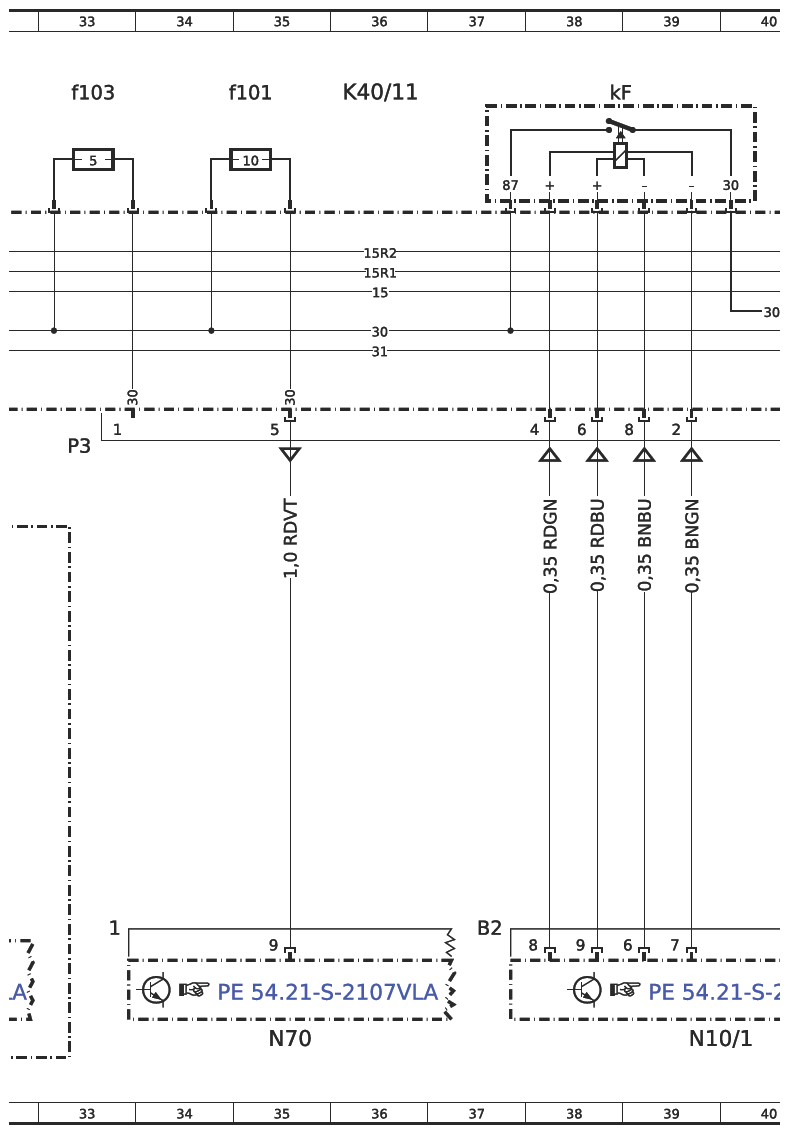

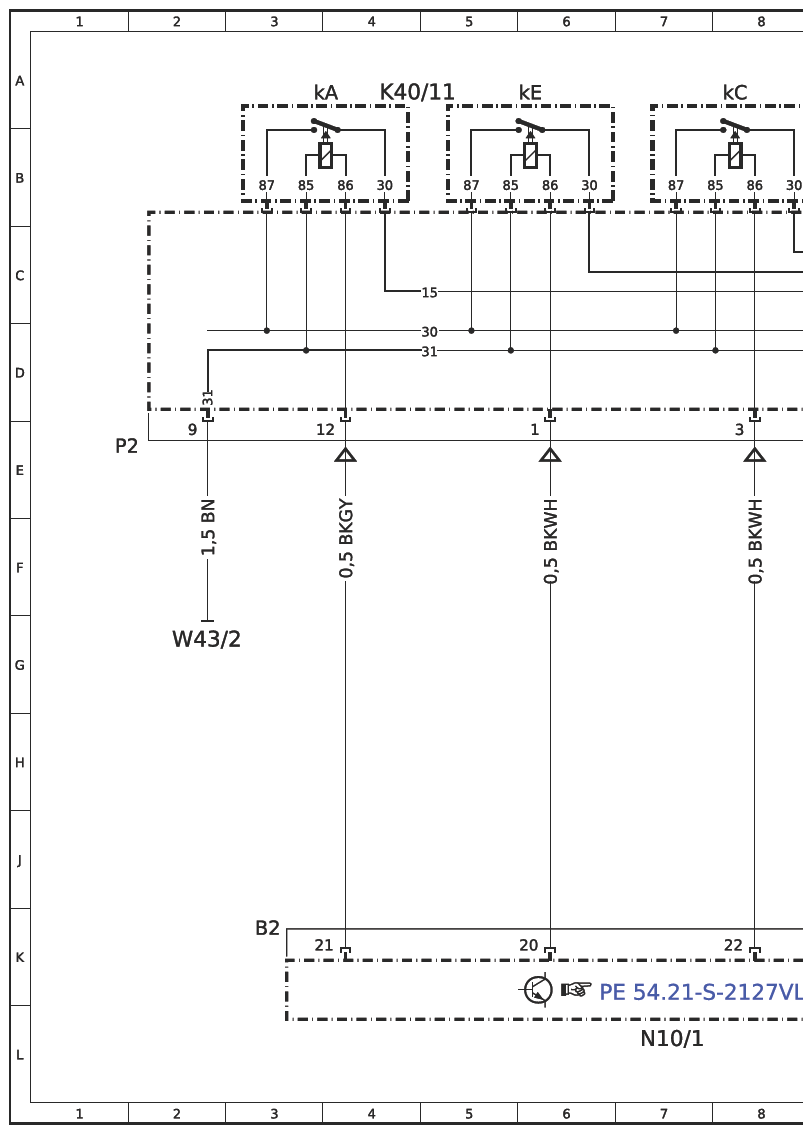

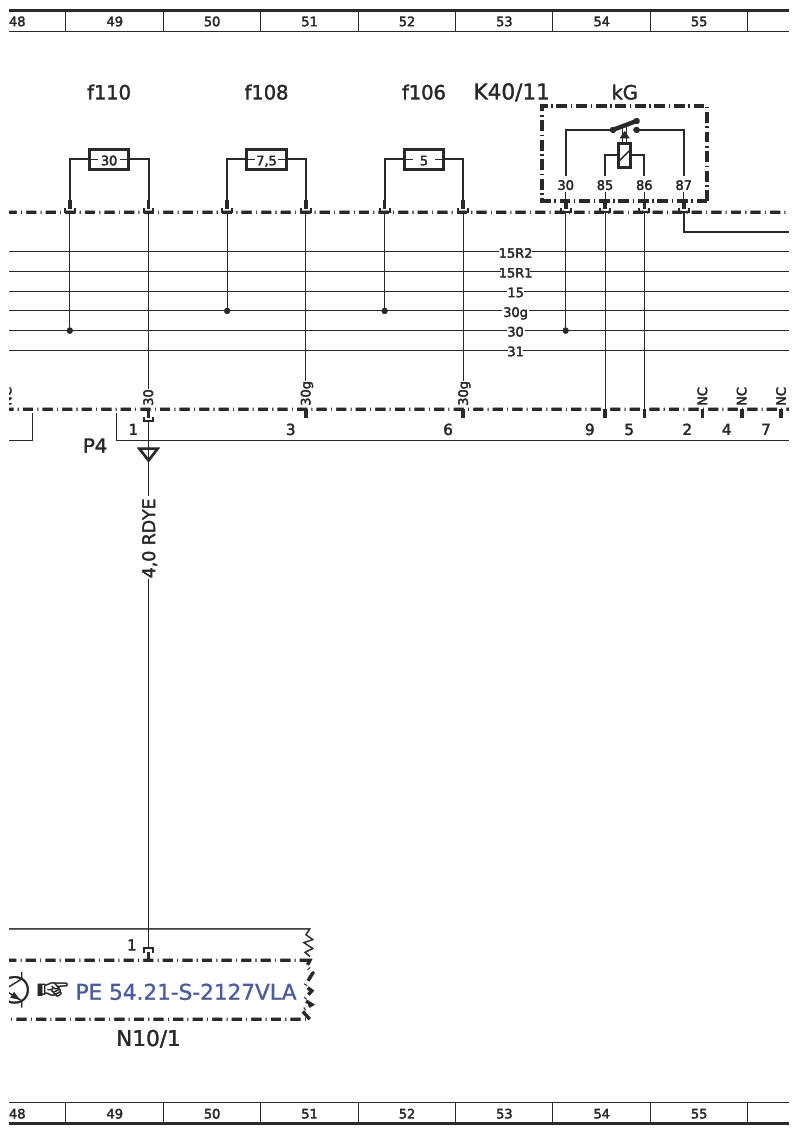

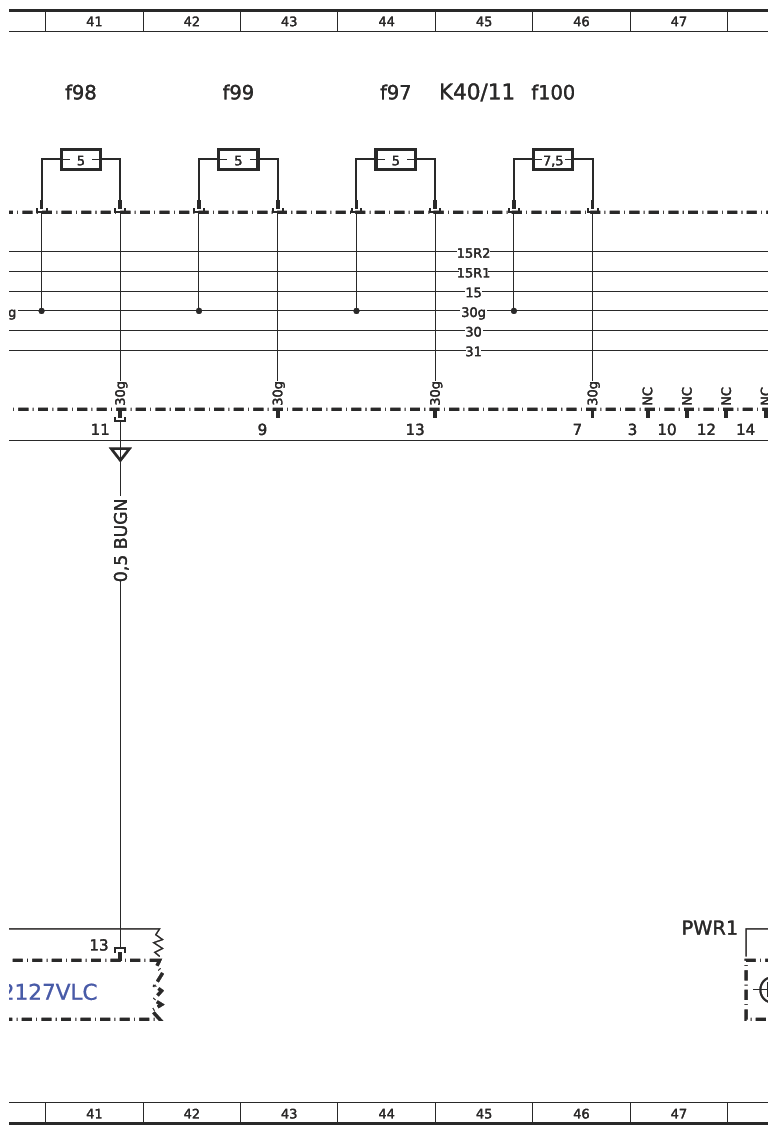

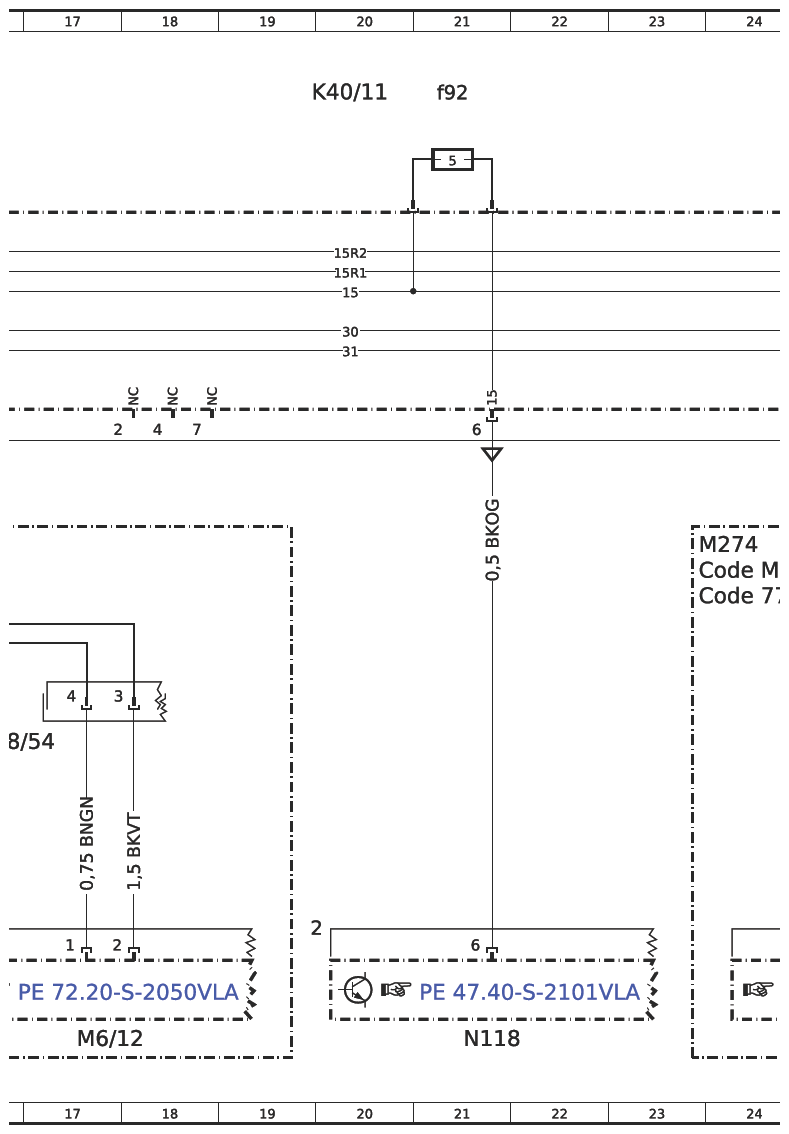

(Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VLC)
Model 447.6 with Code ZL3 (National version for Latin America) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/11, connector P2, P3, P4
Model 447.7 with Code ZL3 (National version for Latin America) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/11, connector P2, P3, P4
| Code : | Designation: | Position: |
|---|---|---|

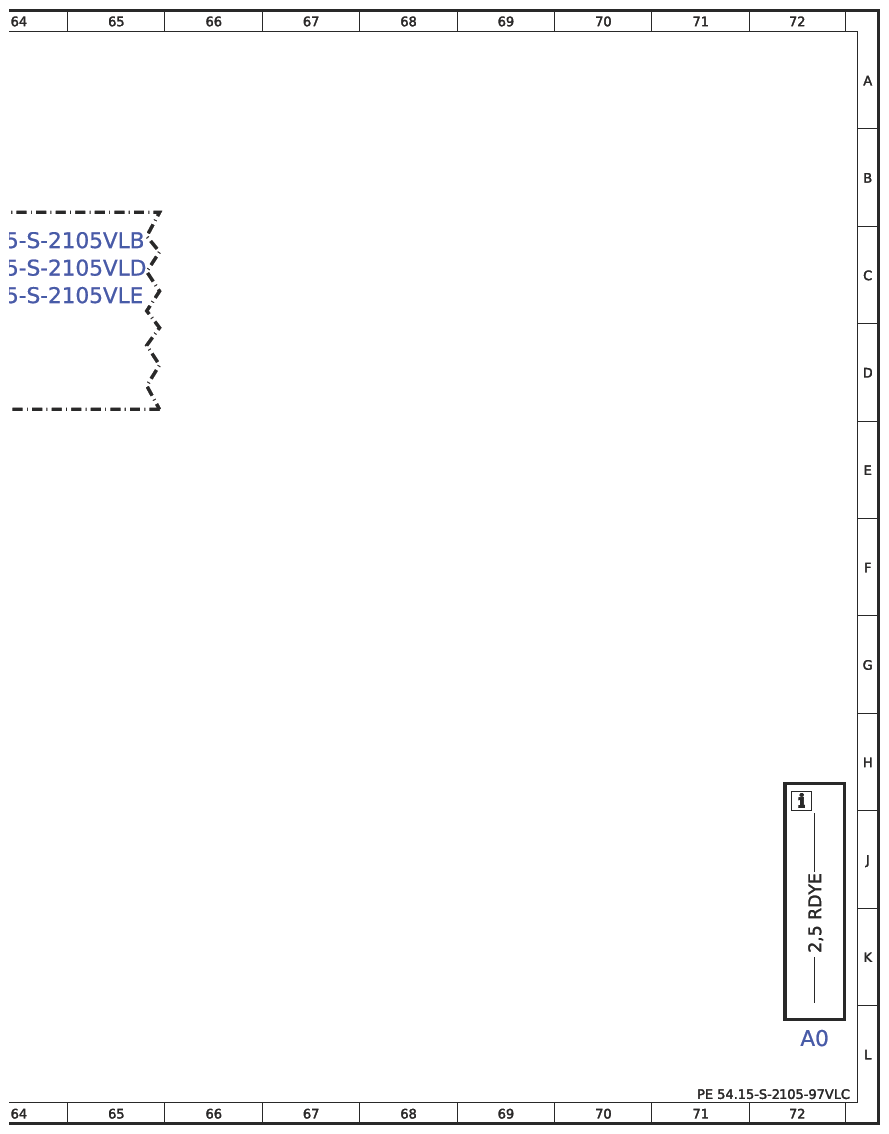

| A0 | Color Code key | 72L |
| B4/31 | Fuel quality sensor | 25L |
| Code 775L | Brazil version | 23F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 28F |
| Code M70 | Engine for ethanol E100 | 23F |
| Code W65 | Liftgate | 12F |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 9F |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 12F |
| G1/13 | Emergency-P battery | 31L |
| K40/11 | Firewall fuse and relay module | 4A |
| K40/11 | Firewall fuse and relay module | 12A |
| K40/11 | Firewall fuse and relay module | 20A |
| K40/11 | Firewall fuse and relay module | 28A |
| K40/11 | Firewall fuse and relay module | 45A |
| K40/11 | Firewall fuse and relay module | 53A |
| K40/11 | Firewall fuse and relay module | 62A |
| K40/11 | Firewall fuse and relay module | 36A |
| K40/11f100 | Fuse 100 | 46A |
| K40/11fl01 | Fuse 101 | 35A |
| K40/11f103 | Fuse 103 | 33A |
| K40/11f106 | Fuse 106 | 52A |
| K40/11fl08 | Fuse 108 | 50A |
| K40/11f110 | Fuse 110 | 49A |
| K40/11f25 | Fuse 25 | 29A |
| K40/11f46 | Fuse 46 | 57A |
| K40/11f47 | Fuse 47 | 59A |
| K40/11f48 | Fuse 48 | 61A |
| K40/11f90 | Fuse 90 | 27A |
| K40/11f91 | Fuse 91 | 25A |
| K40/11f92 | Fuse 92 | 21A |
| K40/11f96 | Fuse 96 | 15A |
| K40/11f97 | Fuse 97 | 44A |
| K40/11f98 | Fuse 98 | 41A |
| K40/11f99 | Fuse 99 | 42A |
| K40/11 kA | Circuit 15 relay | 3A |
| K40/11 kB | Rear window wiper relay | 10A |
| K40/11 kC | Circuit 15R2 relay | 8A |
| K40/11 kE | Circuit 15R1 relay | 6A |
| K40/11 kF | Circuit 30g relay | 38A |
| K40/11 kG | Exhaust aftertreatment SCRCM relay | 54A |
| M6/12 | Tailgate wiper motor | 17L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 7L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 39L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 49L |
| N118 | Fuel system control unit (FSCU) | 21L |
| N70 | Overhead control panel (OCP [DBE]) control unit | 35L |
| W43/2 | Right vehicle interior firewall ground point | 2G |
| X225 | Main wiring harness/firewall main wiring harness 1 electrical connector | 13H |
| X225/2 | Main wiring harness/firewall main wiring harness 3 electrical connector | 14H |
| X8/54 | Left liftgate electrical connector 1 | 17H |
