(Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VLB)
Model 447.6 with Code ZL3 (National version for Latin America) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/11, connector P1, S11
Model 447.7 with Code ZL3 (National version for Latin America) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/11, connector P1, S11
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 56L |
| A1/1 | Instrument cluster (KI) control unit | 9L |
| A2/18 | FM/AM antenna amplifier | 24L |
| Code ER0 | Radio preinstallation | 31F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 14F |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 42F |
| Code W65 | Liftgate | 47F |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 42F |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 38F |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 47F |

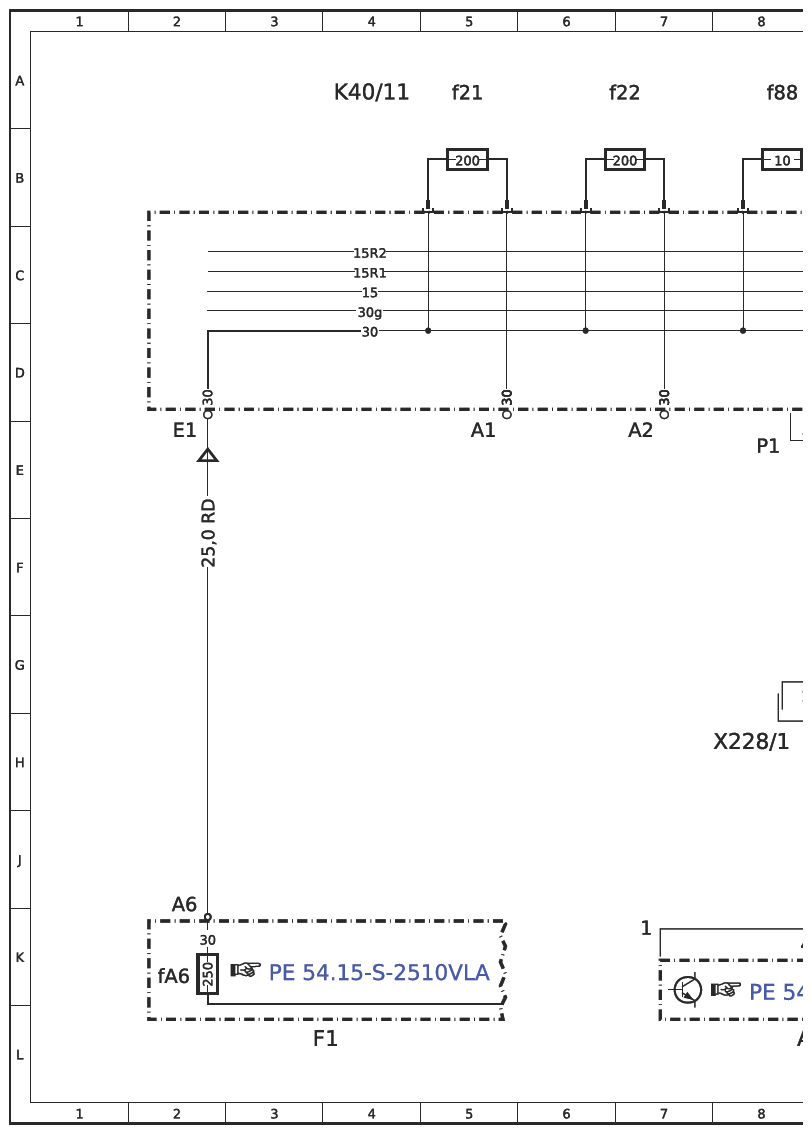

| F1 | Pre-fuse box | 3L |
| F1fA6 | Pre-fuse A6 | 2K |

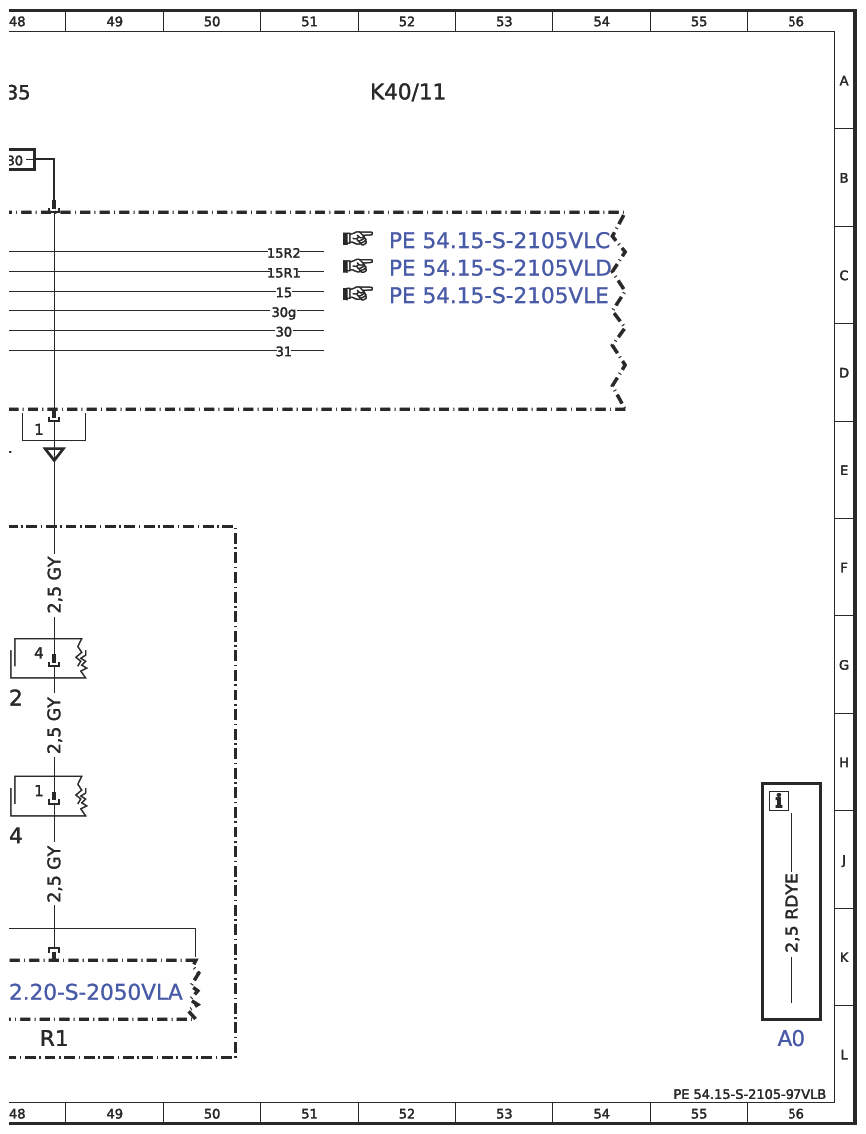

| K40/11 | Firewall fuse and relay module | 4A |
| K40/11 | Firewall fuse and relay module | 13A |
| K40/11 | Firewall fuse and relay module | 21A |
| K40/11 | Firewall fuse and relay module | 28A |
| K40/11 | Firewall fuse and relay module | 37A |
| K40/11 | Firewall fuse and relay module | 44A |
| K40/11 | Firewall fuse and relay module | 52A |

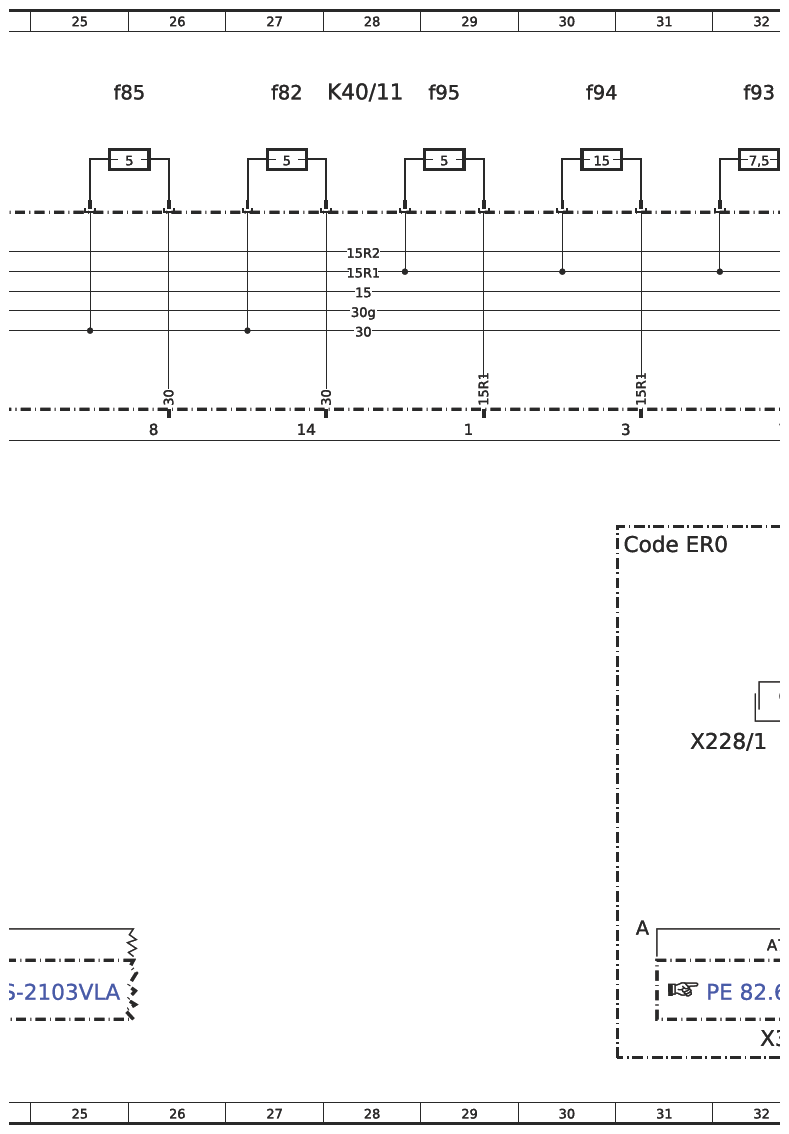

| K40/11f21 | Fuse 21 | 5A |
| K40/11f22 | Fuse 22 | 7A |
| K40/11f35 | Fuse 35 | 48A |
| K40/11f82 | Fuse 82 | 27A |
| K40/11f83 | Fuse 83 | 16A |

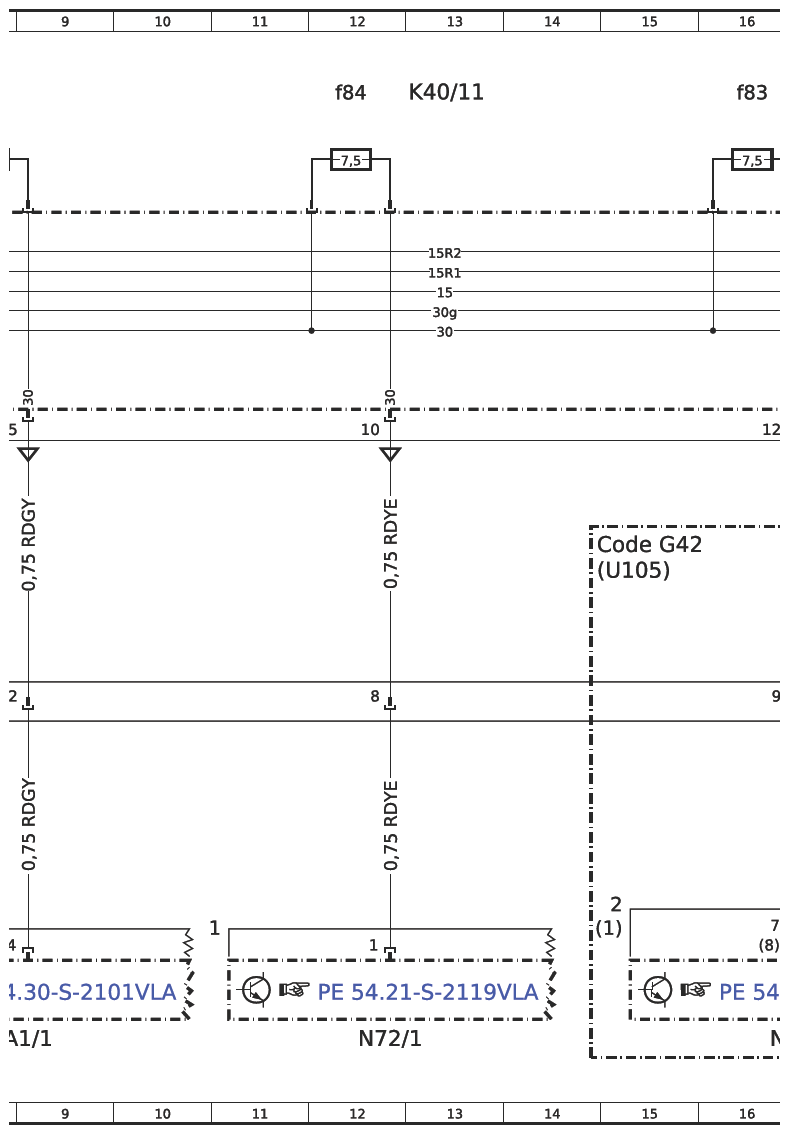

| K40/11f84 | Fuse 84 | 12A |
| K40/11f85 | Fuse 85 | 25A |
| K40/11f86 | Fuse 86 | 23A |

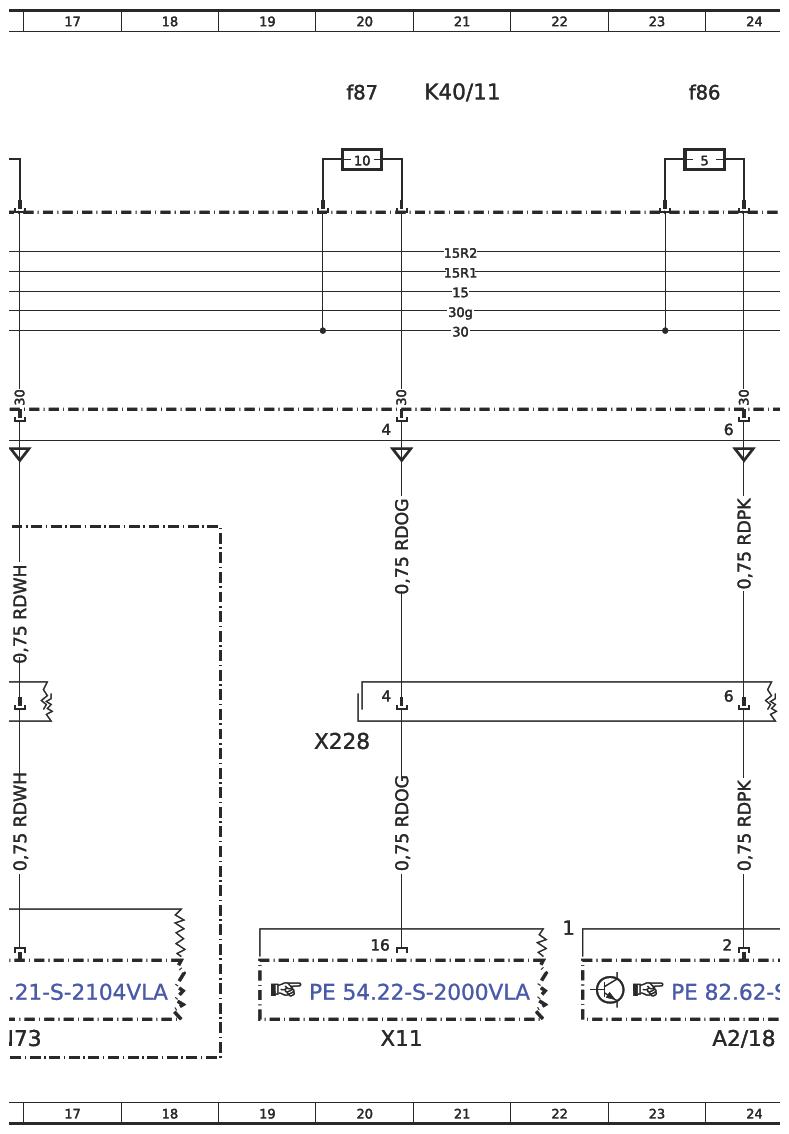

| K40/11f87 | Fuse 87 | 20A |
| K40/11f88 | Fuse 88 | 8A |

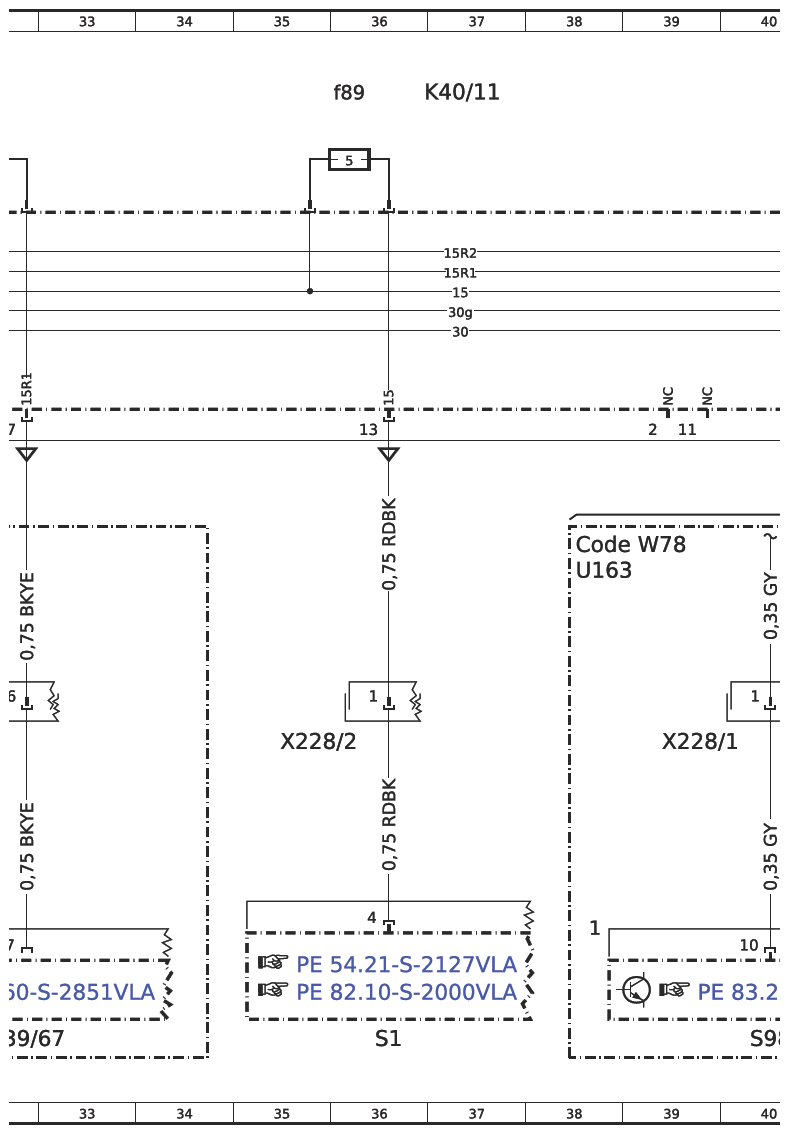

| K40/11f89 | Fuse 89 | 36A |
| K40/11f93 | Fuse 93 | 32A |
| K40/11f94 | Fuse 94 | 30A |
| K40/11f95 | Fuse 95 | 29A |

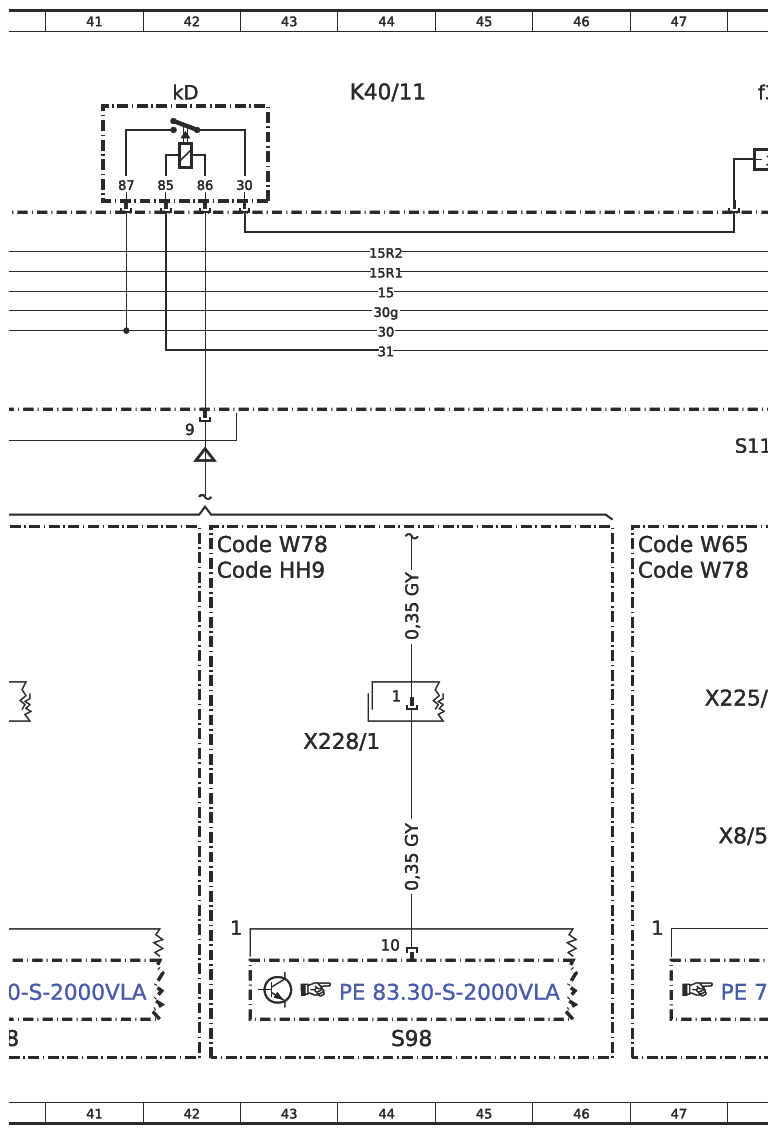

| K40/11 kD | Heated rear window relay | 42A |
| N72/1 | Upper control panel (UCP [OBF]) control unit | 12L |
| N73 | Electronic ignition lock (EZS) control unit | 16L |
| R1 | Rear window heater | 48L |
| S1 | Light switch | 36L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 44L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 40L |
| U105 | Valid without Code G42 7G-TRONIC automatic transmission | 14F |
| U163 | Valid without Code HH9 Semi-automatic air conditioning, TEMPMATIC | 38F |
| X11 | Diagnostic connector | 20L |
| X225/2 | Main wiring harness/firewall main wiring harness 3 electrical connector | 48G |
| X228 | Cockpit wiring harness/fuse and relay module electrical connector 1 | 20H |
| X228/1 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 8H |
| X228/1 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 39H |
| X228/1 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 44H |
| X228/1 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 32H |
| X228/2 | Cockpit wiring harness/fuse and relay module electrical connector 3 | 35H |
| X39/67 | Radio preinstallation electrical connector | 32L |
| X8/54 | Left liftgate electrical connector 1 | 48J |
