(Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-S-2106-97VLC)
Model 447.6 with Code ZL3 (National version for Latin America) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/10, connector S5-S14
Model 447.7 with Code ZL3 (National version for Latin America) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/1
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 40L |
| K40/10 | Engine compartment fuse and relay module | 11A |
| K40/10 | Engine compartment fuse and relay module | 19A |
| K40/10 | Engine compartment fuse and relay module | 28A |
| K40/10 | Engine compartment fuse and relay module | 4A |

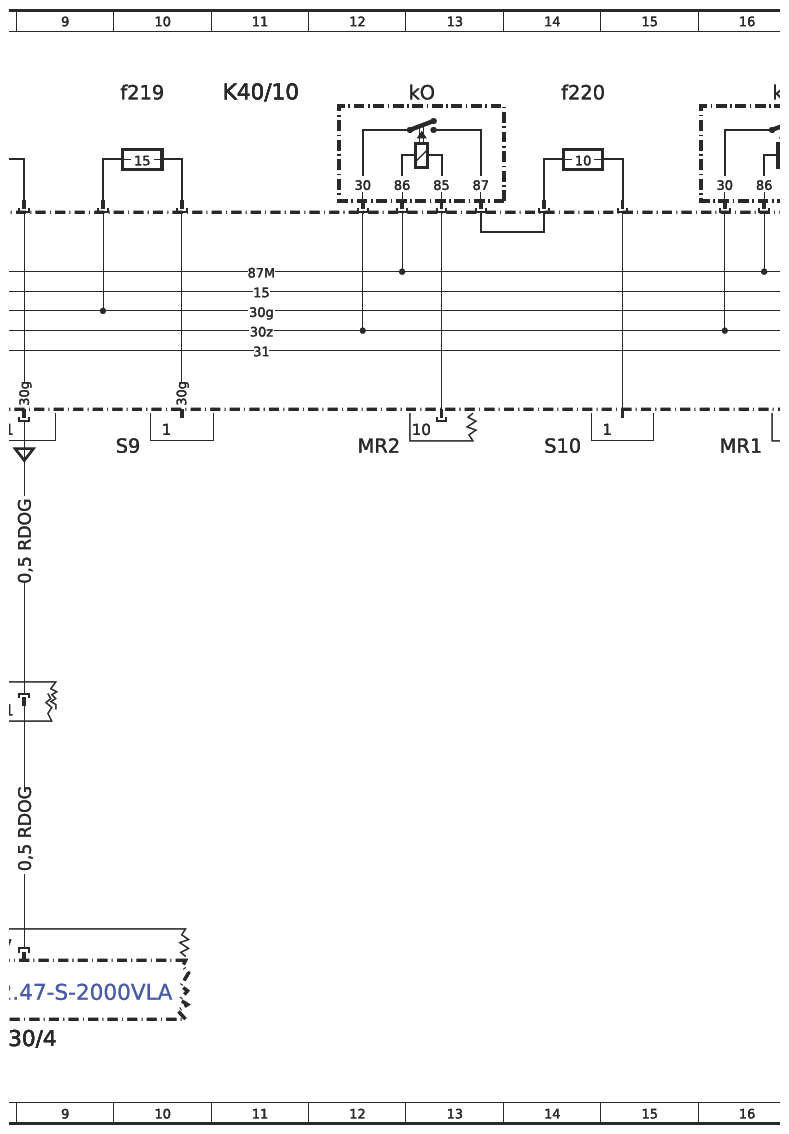

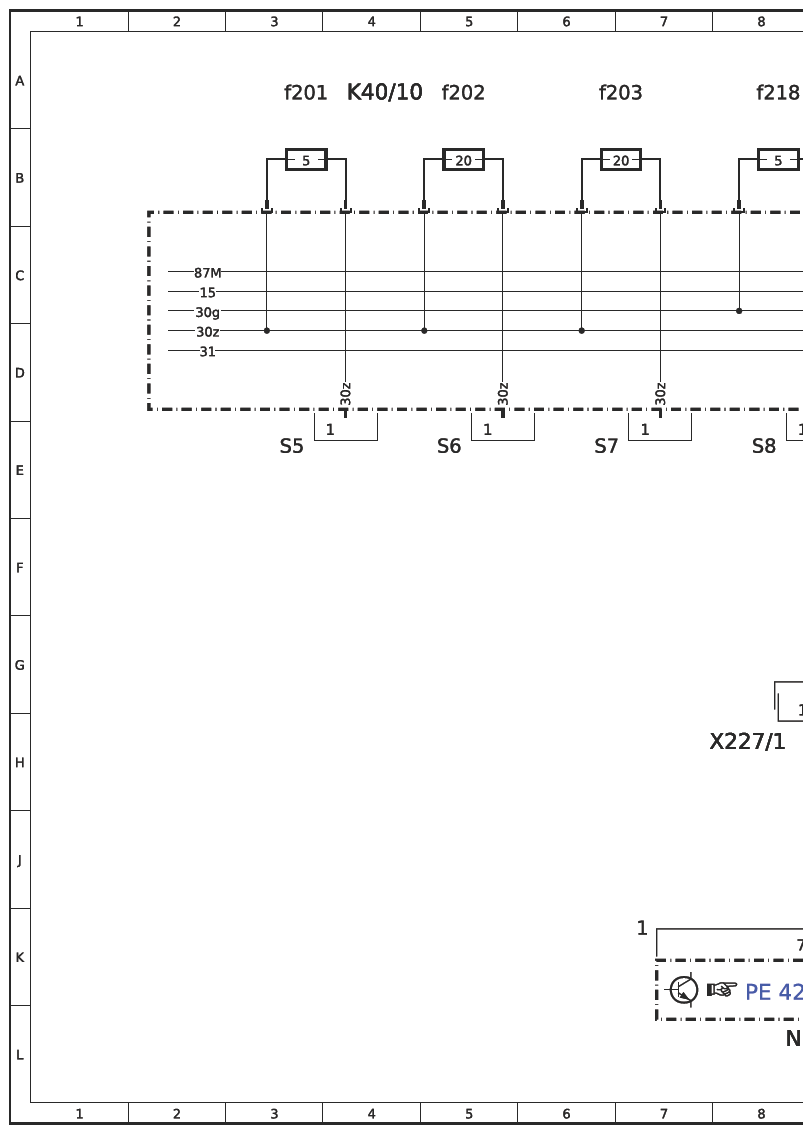

| K40/10f201 | Fuse 201 | 3A |
| K40/10f202 | Fuse 202 | 5A |
| K40/10f203 | Fuse 203 | 6A |
| K40/10f218 | Fuse 218 | 8A |
| K40/10f219 | Fuse 219 | 10A |
| K40/10f220 | Fuse 220 | 14A |

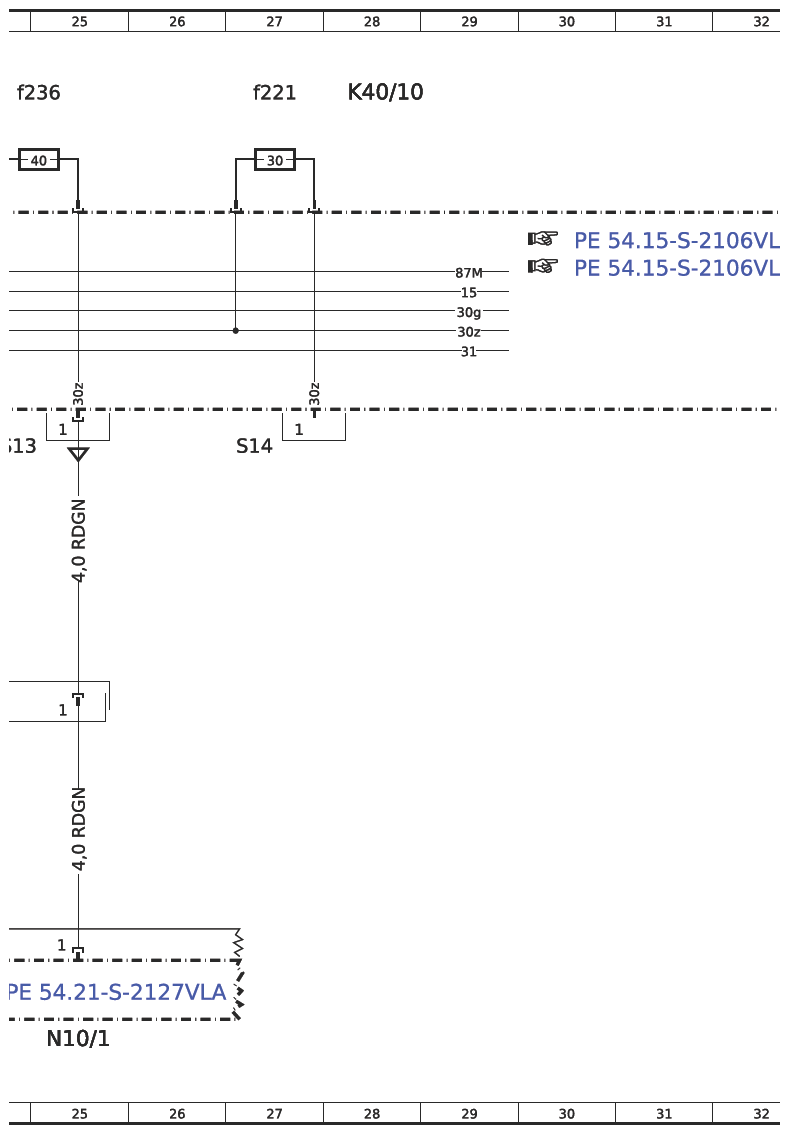

| K40/10f221 | Fuse 221 | 27A |

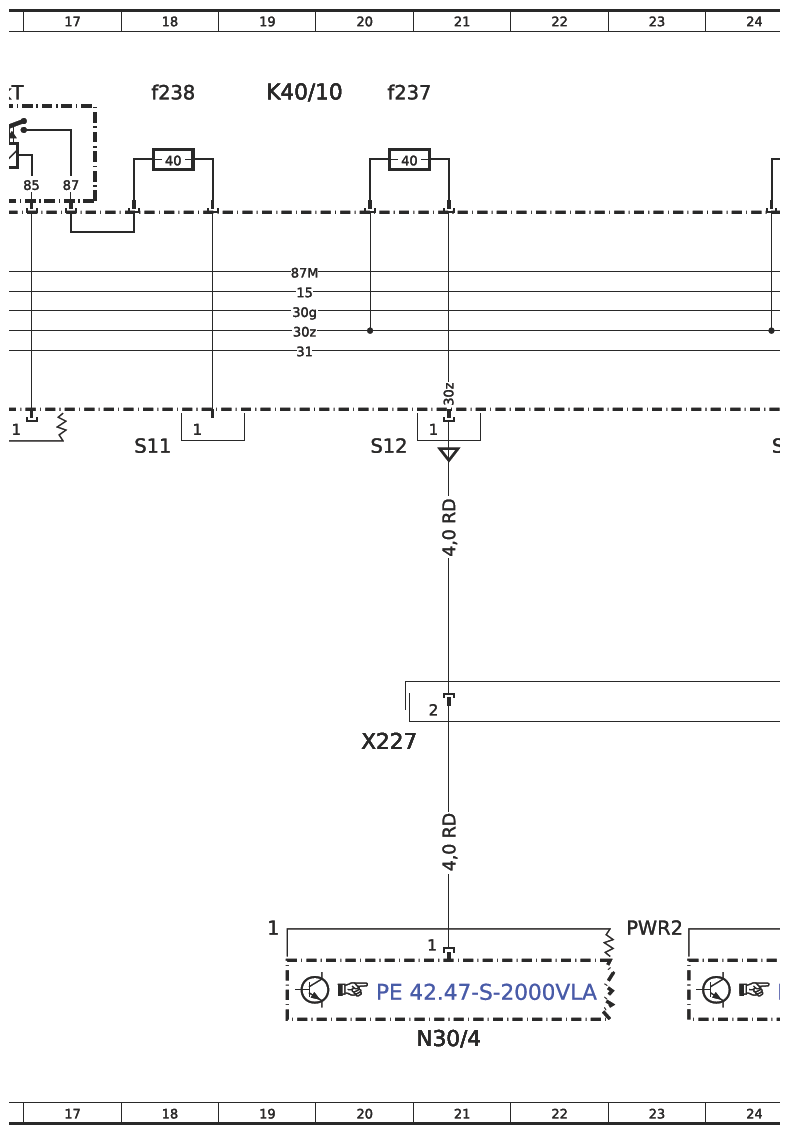

| K40/10f236 | Fuse 236 | 24A |
| K40/10f237 | Fuse 237 | 20A |
| K40/10f238 | Fuse 238 | 18A |
| K40/10kO | Backup relay | 13A |
| K40/10kT | Backup relay | 16A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 25L |
| N30/4 | Electronic Stability Program (ESP) control unit | 8L |
| N30/4 | Electronic Stability Program (ESP) control unit | 21L |
| X227 | Main wiring harness/fuse and relay module electrical connector 1 | 20H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 8H |
