(Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-S-2106-97VLB)
Model 447.6 with Code ZL3 (National version for Latin America) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K40/10, connector S2, S3, S4
Model 447.7 with Code ZL3 (National version for Latin America) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) K
| Code : | Designation: | Position: |
|---|---|---|

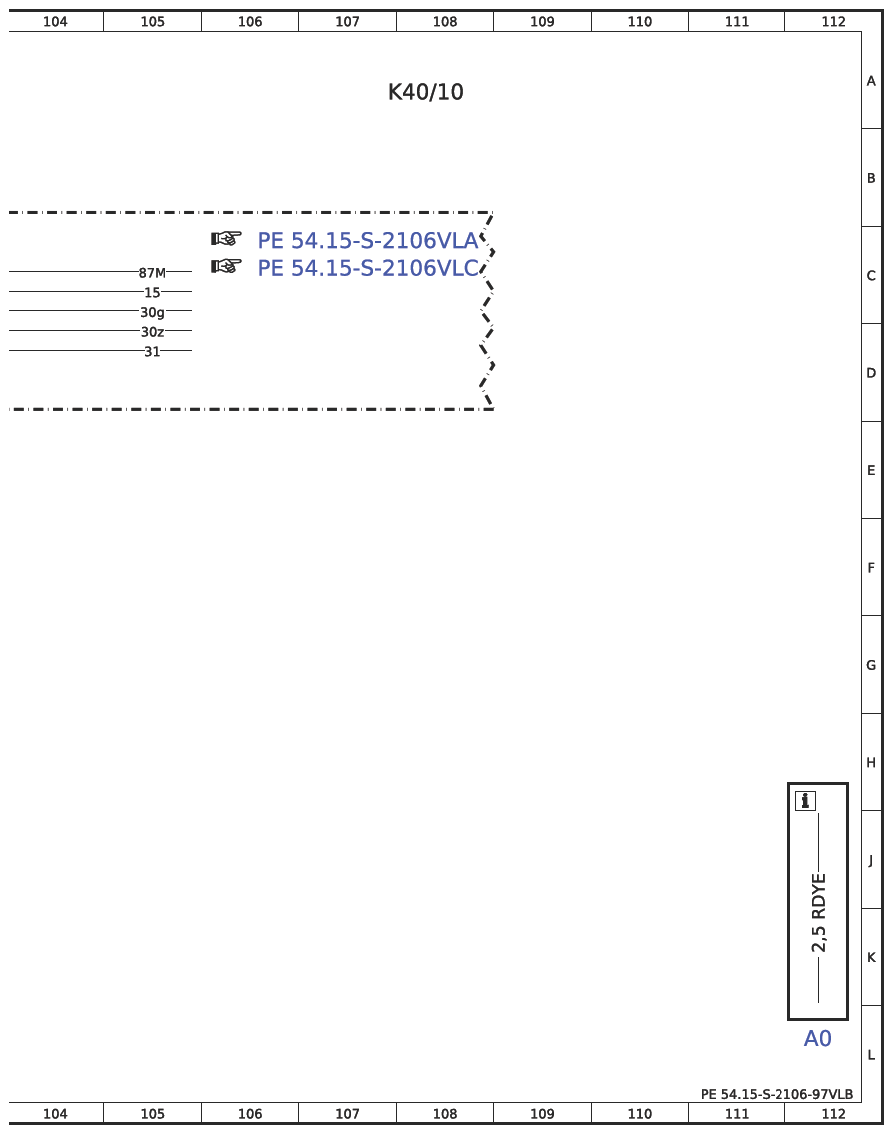

| A0 | Color Code key | 112L |
| Code E07 | Start-off assist | 35G |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 96F |

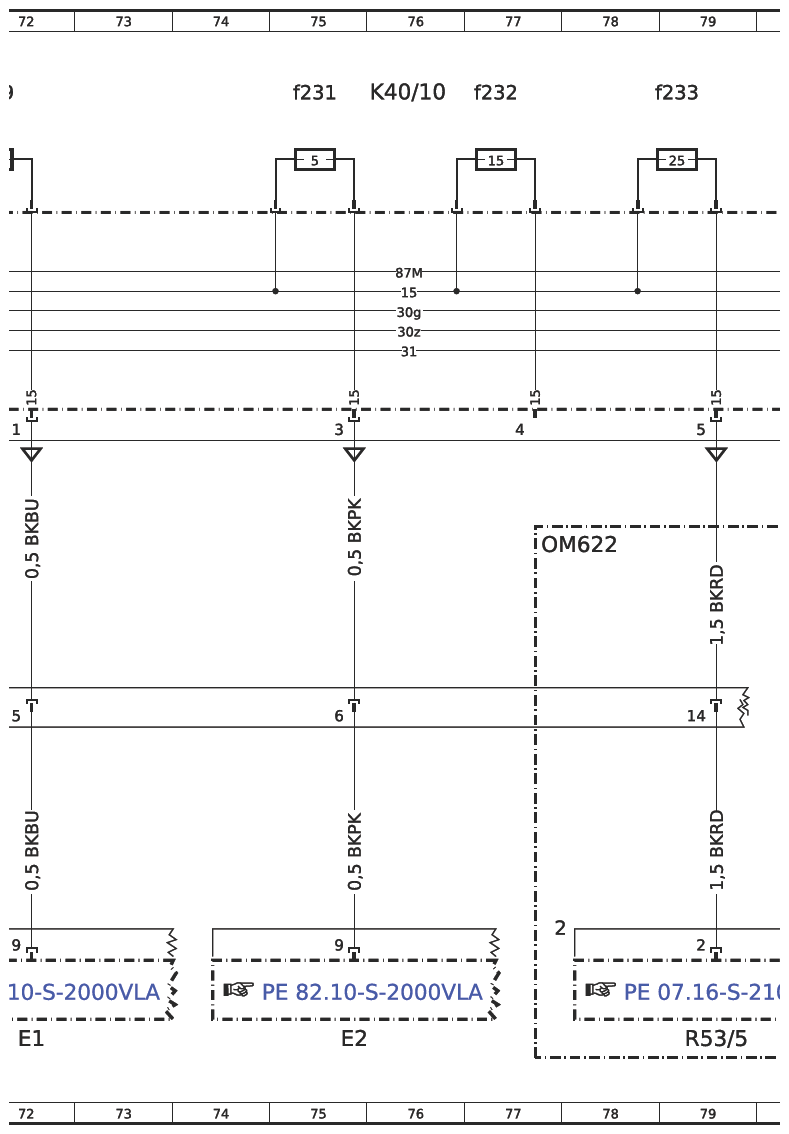

| E1 | Left front lamp unit | 72L |
| E2 | Right front lamp unit | 75L |
| K40/10 | Engine compartment fuse and relay module | 4A |
| K40/10 | Engine compartment fuse and relay module | 12A |
| K40/10 | Engine compartment fuse and relay module | 20A |
| K40/10 | Engine compartment fuse and relay module | 28A |
| K40/10 | Engine compartment fuse and relay module | 36A |
| K40/10 | Engine compartment fuse and relay module | 44A |
| K40/10 | Engine compartment fuse and relay module | 52A |
| K40/10 | Engine compartment fuse and relay module | 60A |
| K40/10 | Engine compartment fuse and relay module | 67A |
| K40/10 | Engine compartment fuse and relay module | 76A |
| K40/10 | Engine compartment fuse and relay module | 83A |
| K40/10 | Engine compartment fuse and relay module | 92A |
| K40/10 | Engine compartment fuse and relay module | 100A |
| K40/10 | Engine compartment fuse and relay module | 108A |

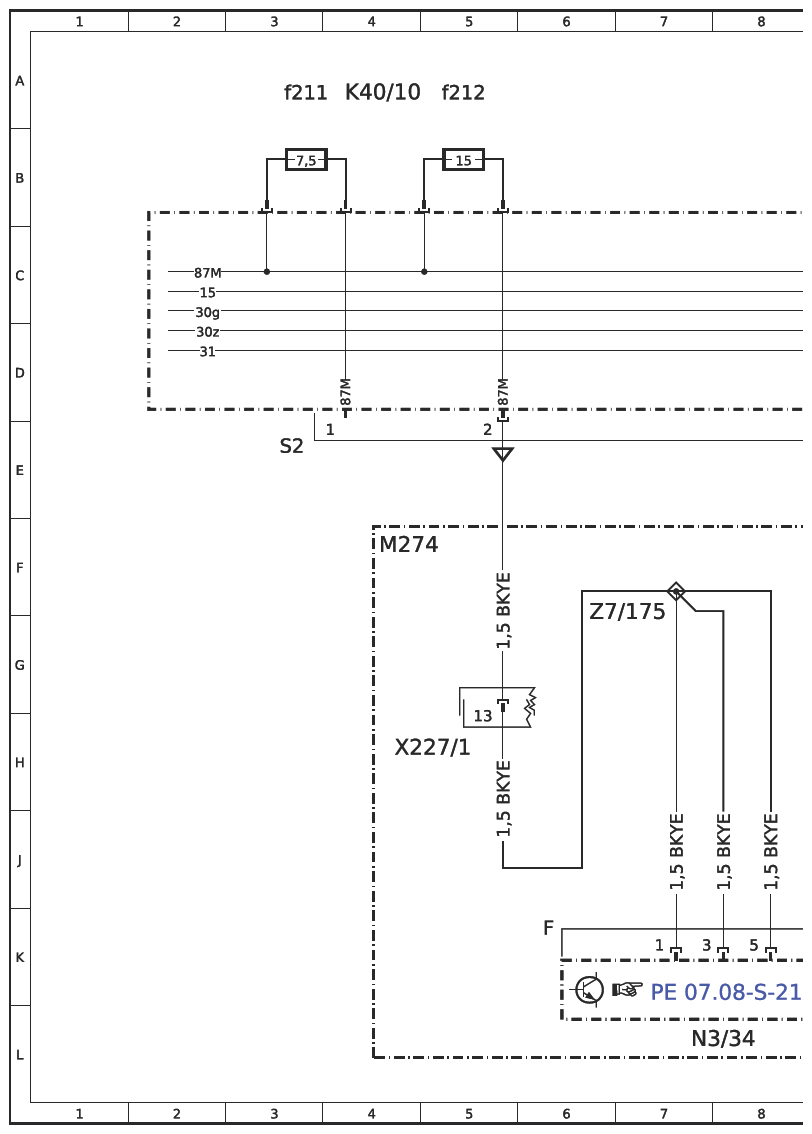

| K40/10f211 | Fuse 211 | 3A |
| K40/10f212 | Fuse 212 | 5A |

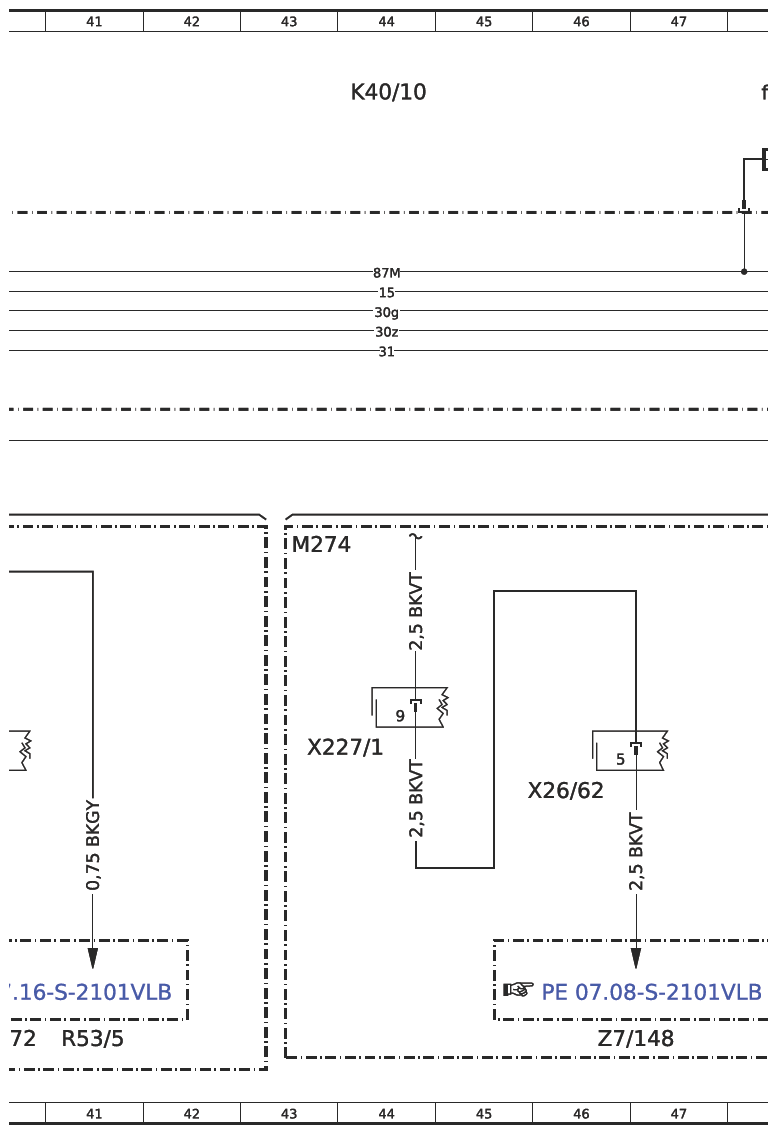

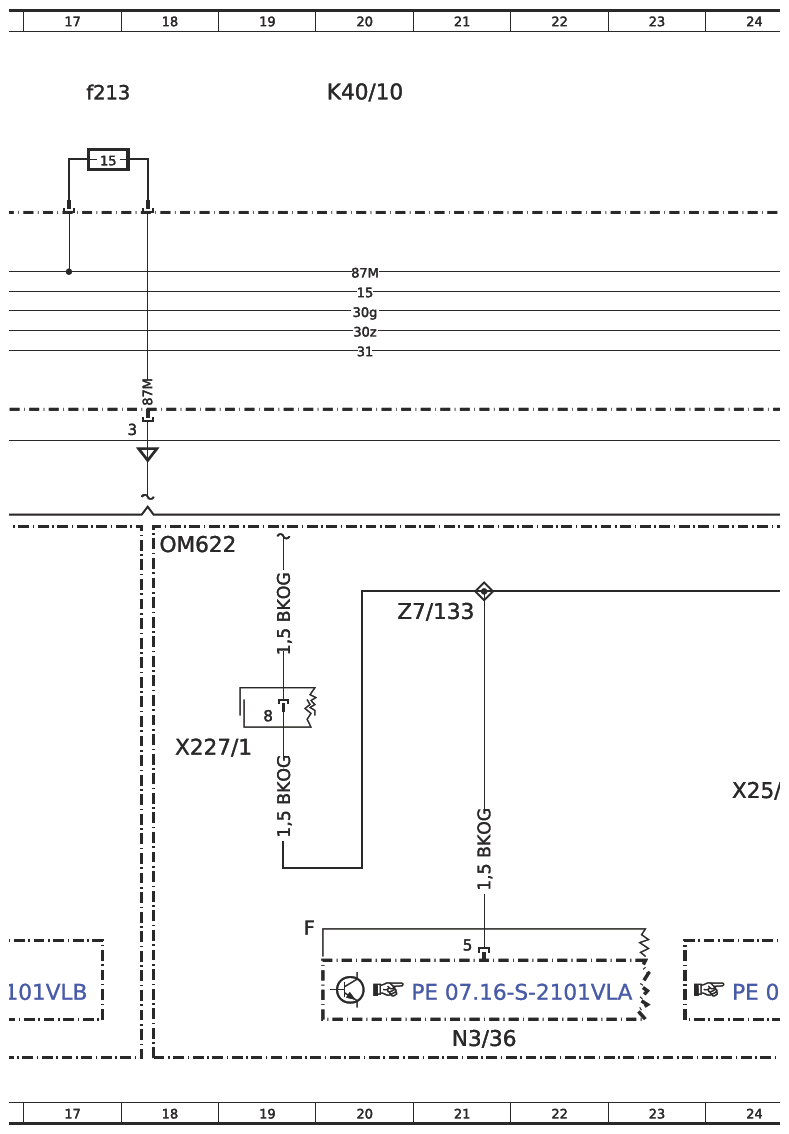

| K40/10f213 | Fuse 213 | 17A |
| K40/10f214 | Fuse 214 | 32A |

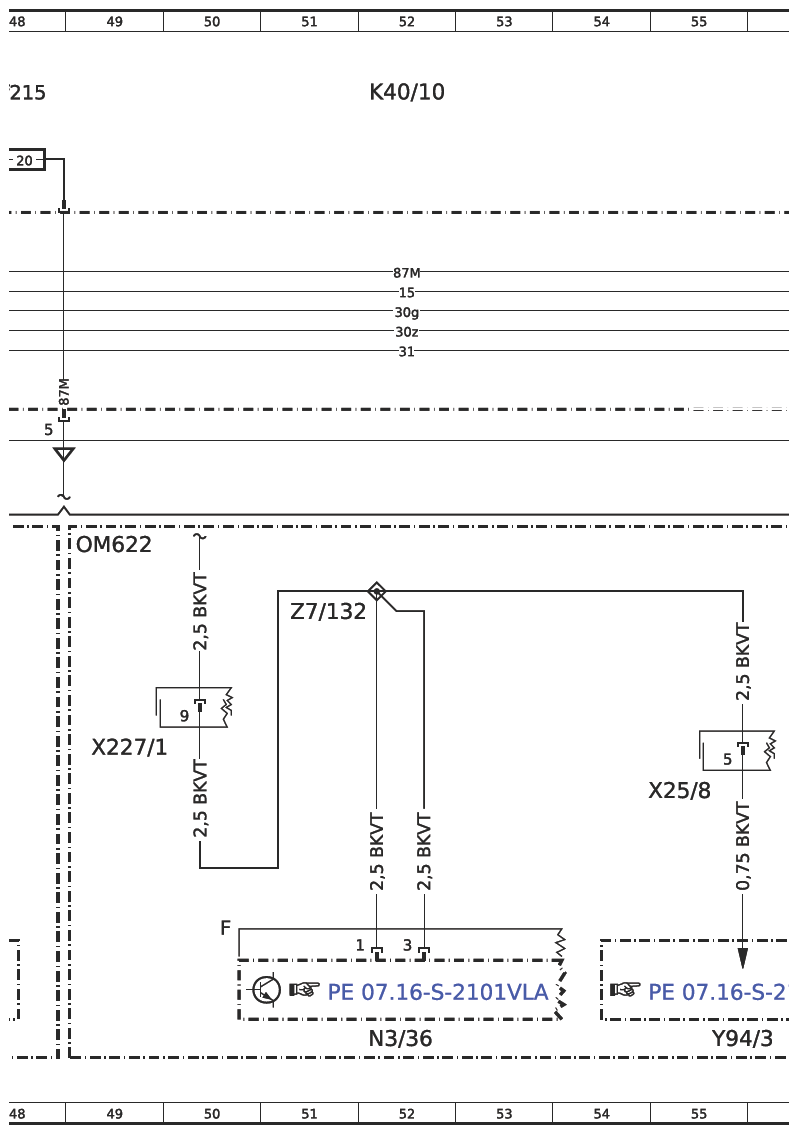

| K40/10f215 | Fuse 215 | 48A |
| K40/10f216 | Fuse 216 | 61A |
| K40/10f217 | Fuse 217 | 64A |
| K40/10f222 | Fuse 222 | 86A |
| K40/10f223 | Fuse 223 | 87A |
| K40/10f224 | Fuse 224 | 88A |
| K40/10f225 | Fuse 225 | 90A |
| K40/10f226 | Fuse 226 | 91A |

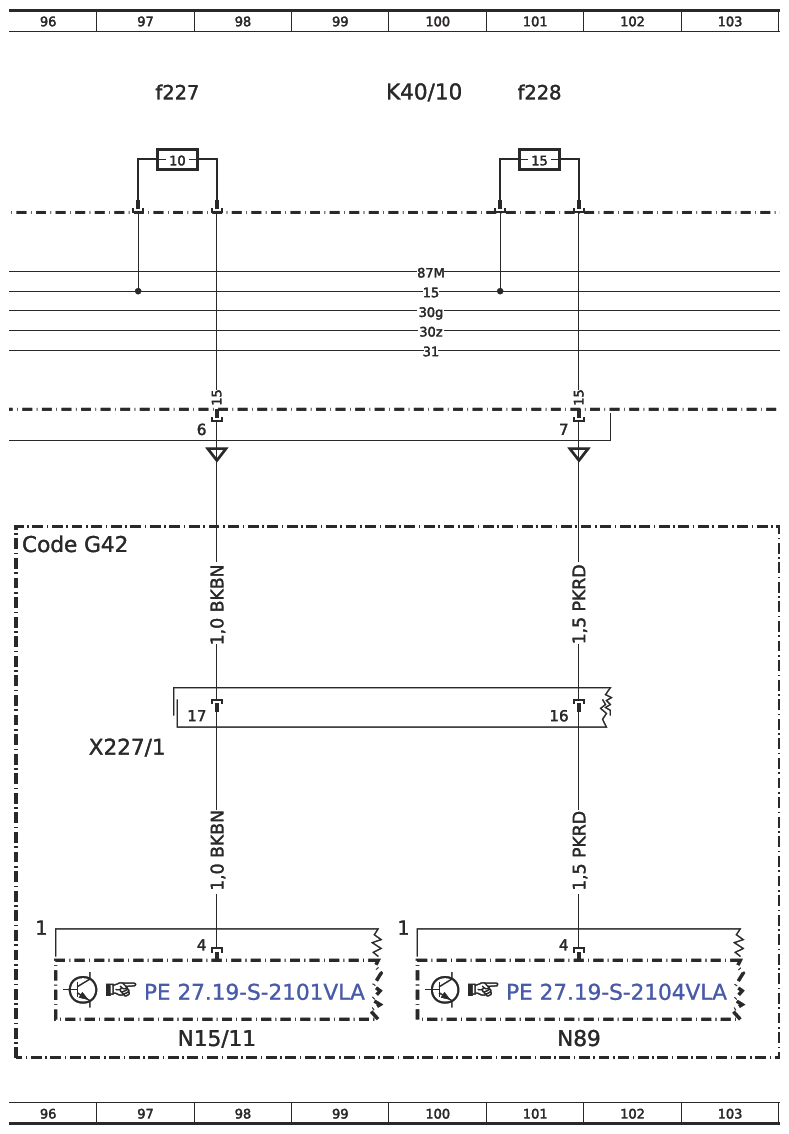

| K40/10f227 | Fuse 227 | 97A |
| K40/10f228 | Fuse 228 | 101A |
| K40/10f229 | Fuse 229 | 72A |
| K40/10f230 | Fuse 230 | 68A |
| K40/10f231 | Fuse 231 | 75A |
| K40/10f232 | Fuse 232 | 77A |
| K40/10f233 | Fuse 233 | 79A |
| K40/10f234 | Fuse 234 | 81A |
| K40/10f235 | Fuse 235 | 82A |

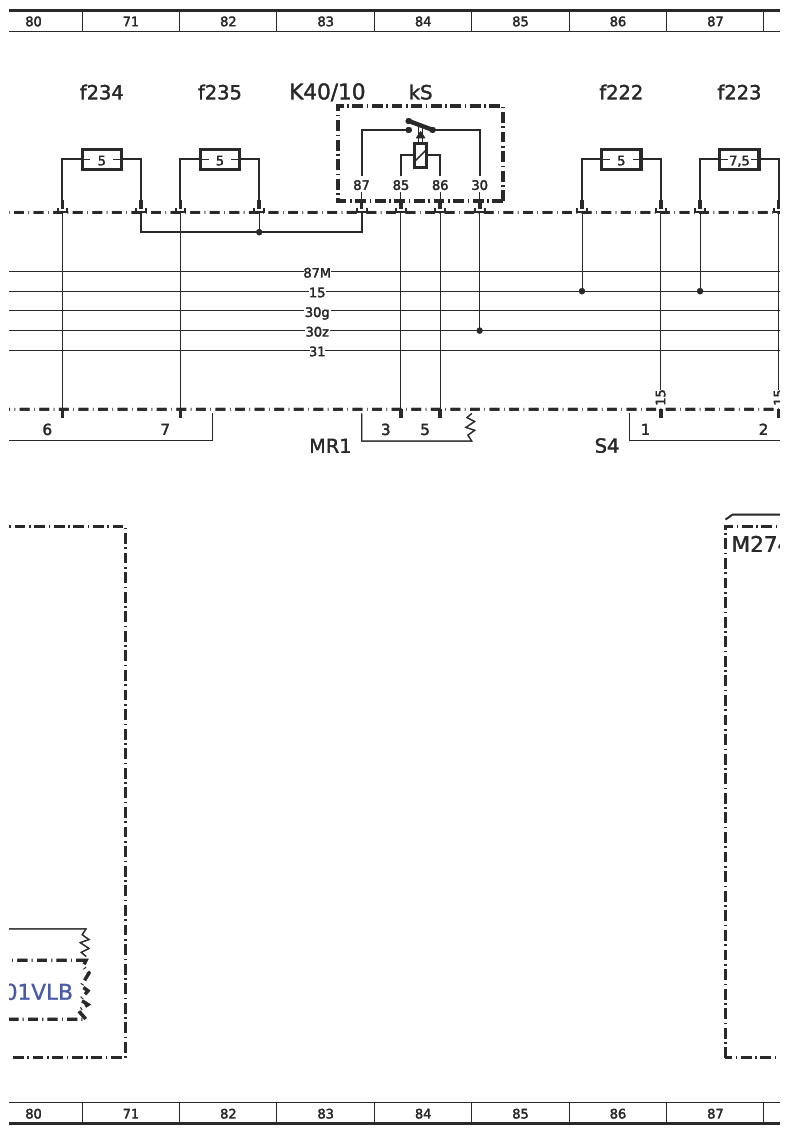

| K40/10kS | Backup relay | 84A |

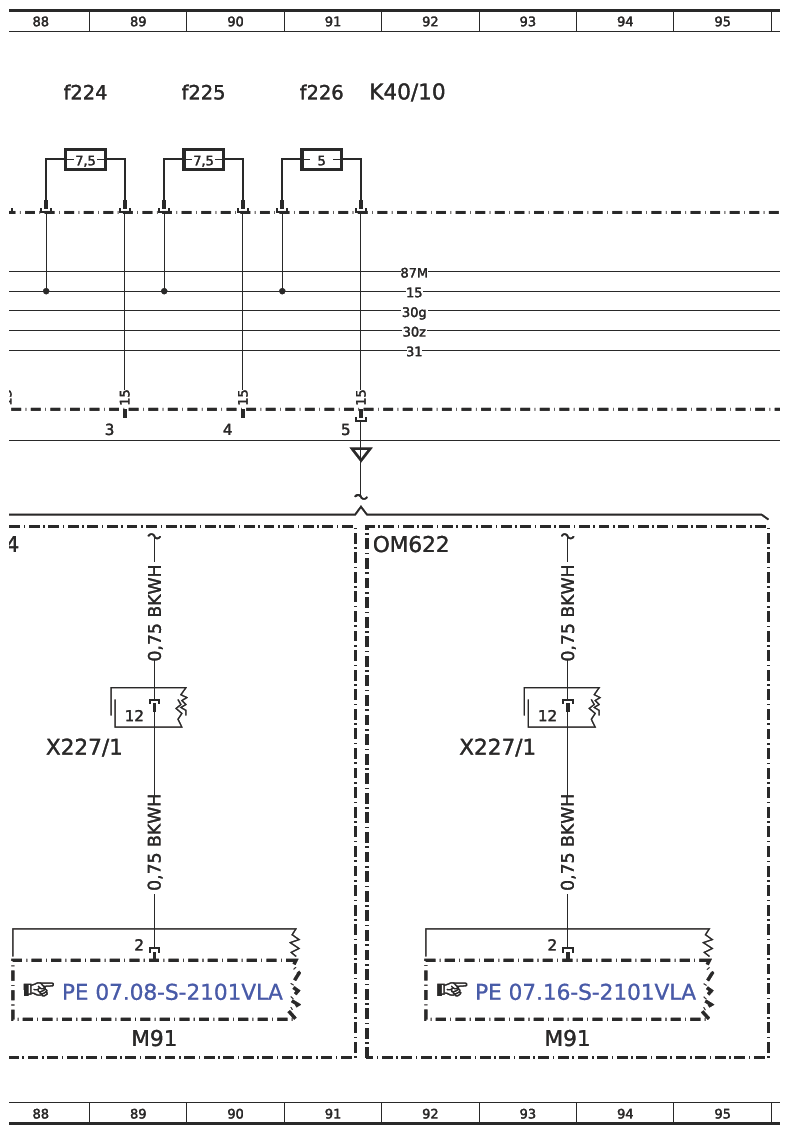

| M91 | Electric fan | 89L |
| M91 | Electric fan | 93L |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 98L |

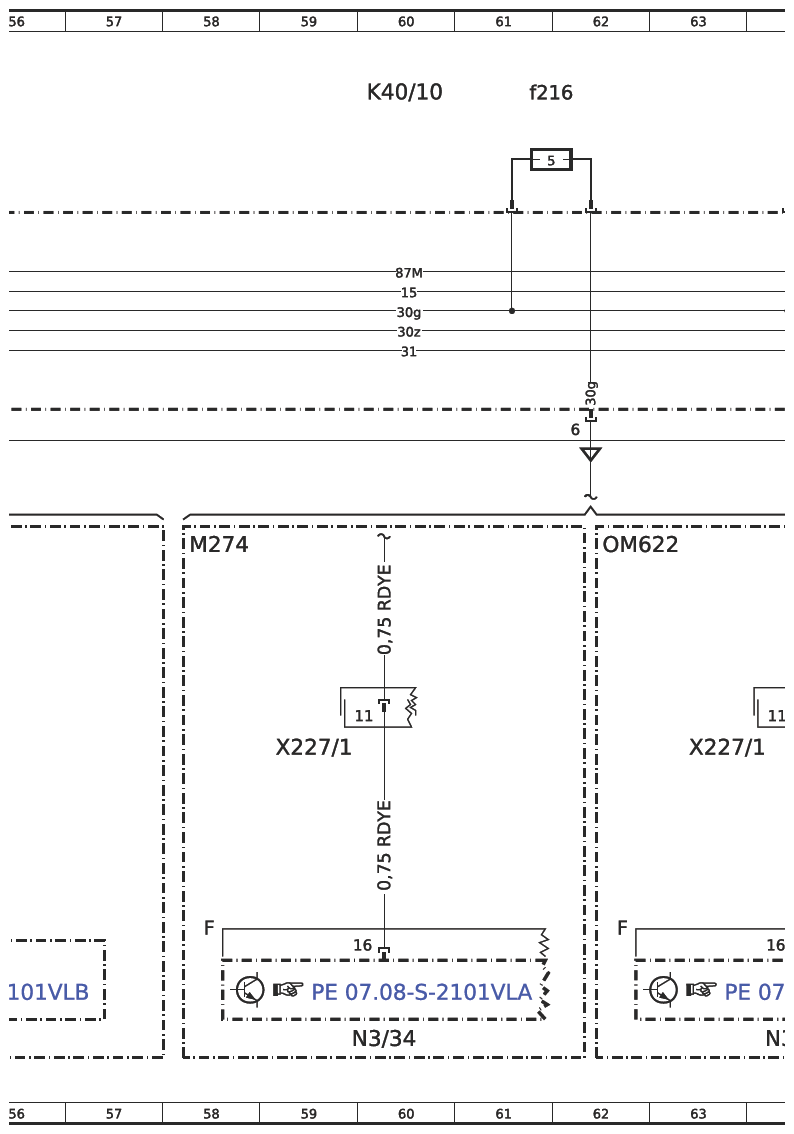

| N3/34 | ME-SFI [ME] control unit | 7L |
| N3/34 | ME-SFI [ME] control unit | 60L |
| N3/36 | CDI control unit | 21L |
| N3/36 | CDI control unit | 52L |
| N3/36 | CDI control unit | 64L |

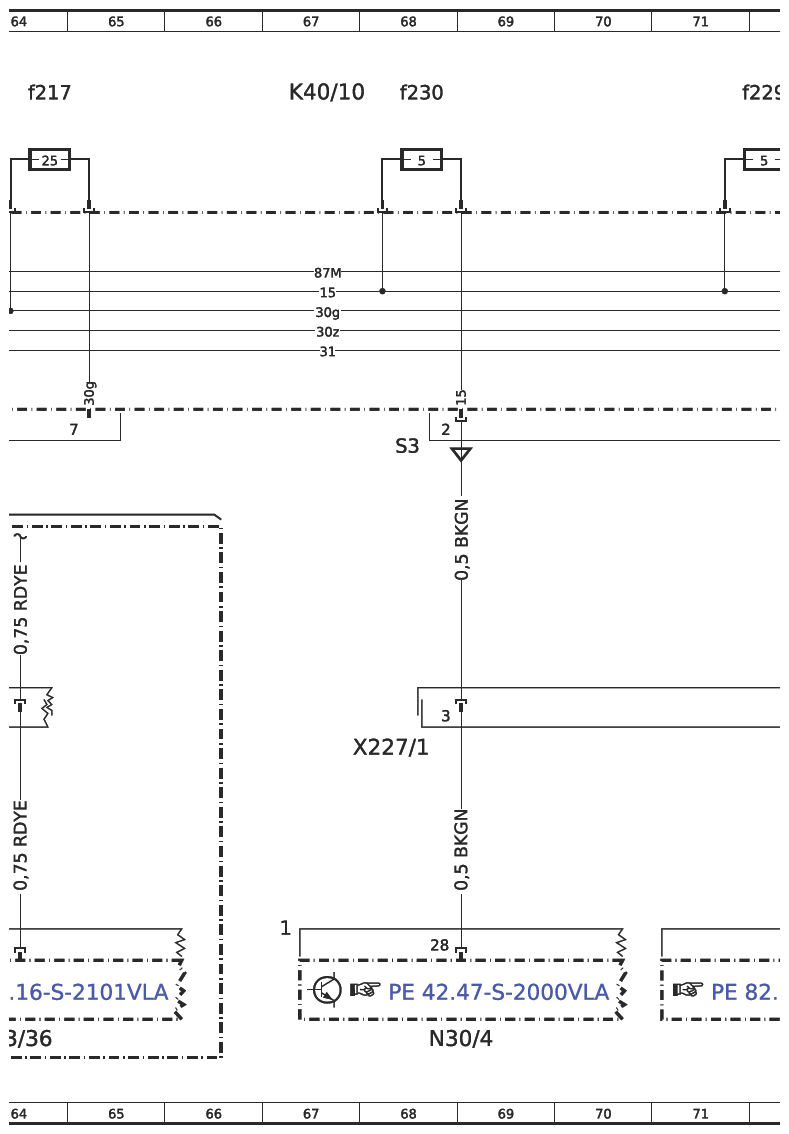

| N30/4 | Electronic Stability Program (ESP) control unit | 68L |
| N89 | Transmission oil auxiliary oil pump control unit | 101L |
| R53/5 | Fuel filter heater with fill level sensor | 41L |
| R53/5 | Fuel filter heater with fill level sensor | 79L |

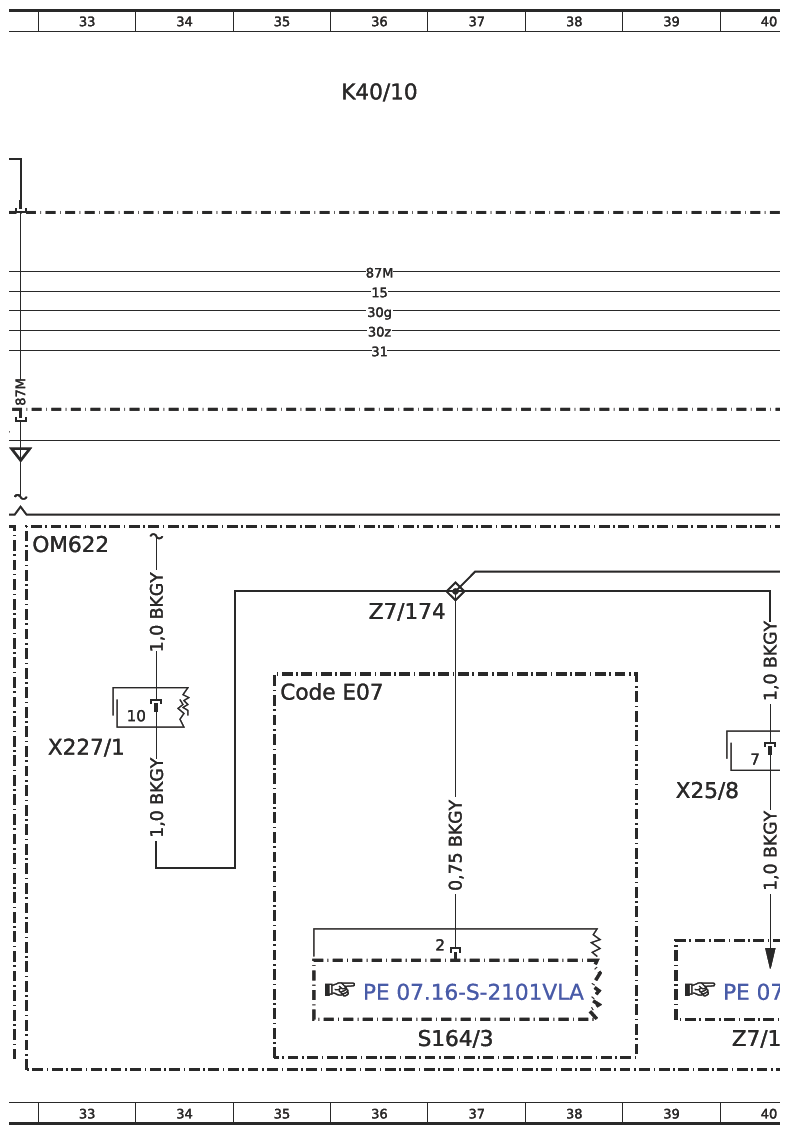

| S164/3 | Transmission neutral position switch | 37L |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 5H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 10H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 19H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 27H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 33H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 44H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 49H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 59H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 63H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 68H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 89H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 93H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 97H |
| X25/8 | Main wiring harness/engine wiring harness electrical connector 2 | 24H |
| X25/8 | Main wiring harness/engine wiring harness electrical connector 2 | 39H |
| X25/8 | Main wiring harness/engine wiring harness electrical connector 2 | 55H |
| X26/62 | Main wiring harness/engine wiring harness electrical connector | 15H |
| X26/62 | Main wiring harness/engine wiring harness electrical connector | 30H |
| X26/62 | Main wiring harness/engine wiring harness electrical connector | 46H |

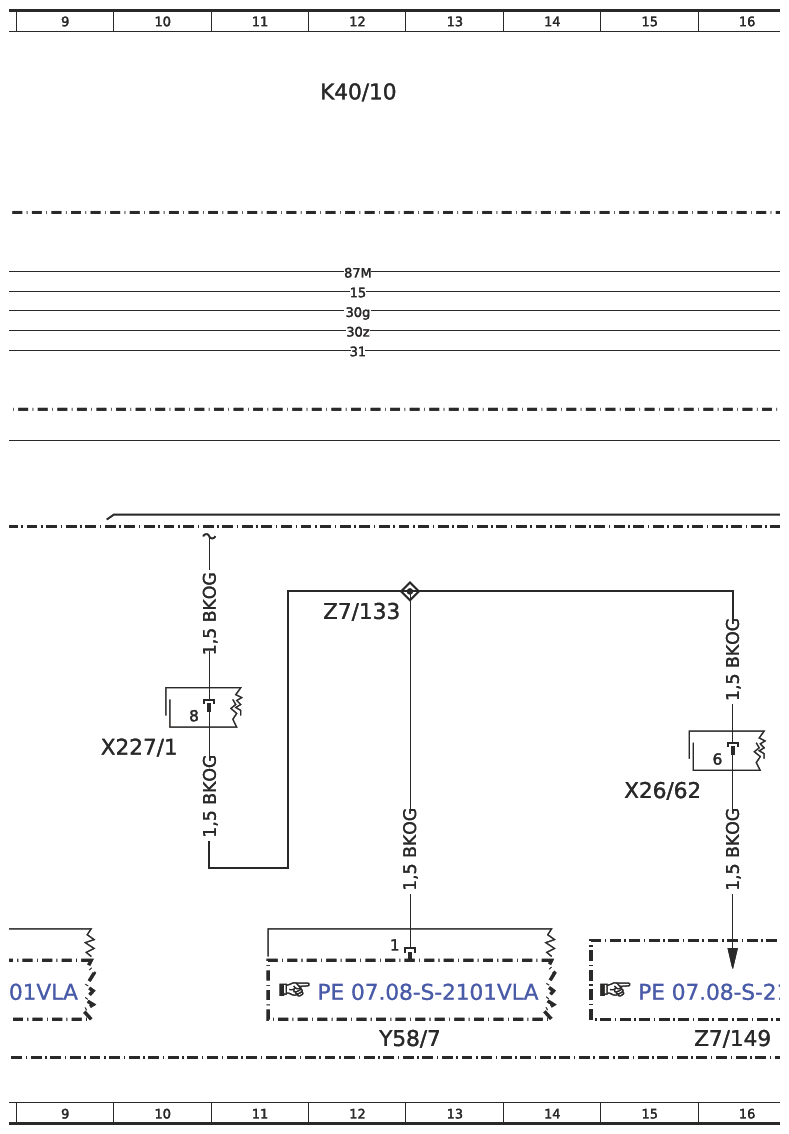

| Y58/7 | Purge control valve | 12L |
| Y94/3 | Quantity control valve | 55L |
| Z7/132 | Circuit 87/1 connector sleeve | 51G |
| Z7/133 | Circuit 87/2 connector sleeve | 12G |
| Z7/133 | Circuit 87/2 connector sleeve | 21G |
| Z7/148 | Circuit 87/1 connector sleeve | 46L |
| Z7/149 | Circuit 87/2 connector sleeve | 16L |
| Z7/171 | Circuit 87/2 connector sleeve | 25L |
| Z7/172 | Circuit 87/3 connector sleeve | 40L |
| Z7/174 | Circuit 87/3 connector sleeve | 36G |
| Z7/175 | Circuit 87/4 connector sleeve | 7G |

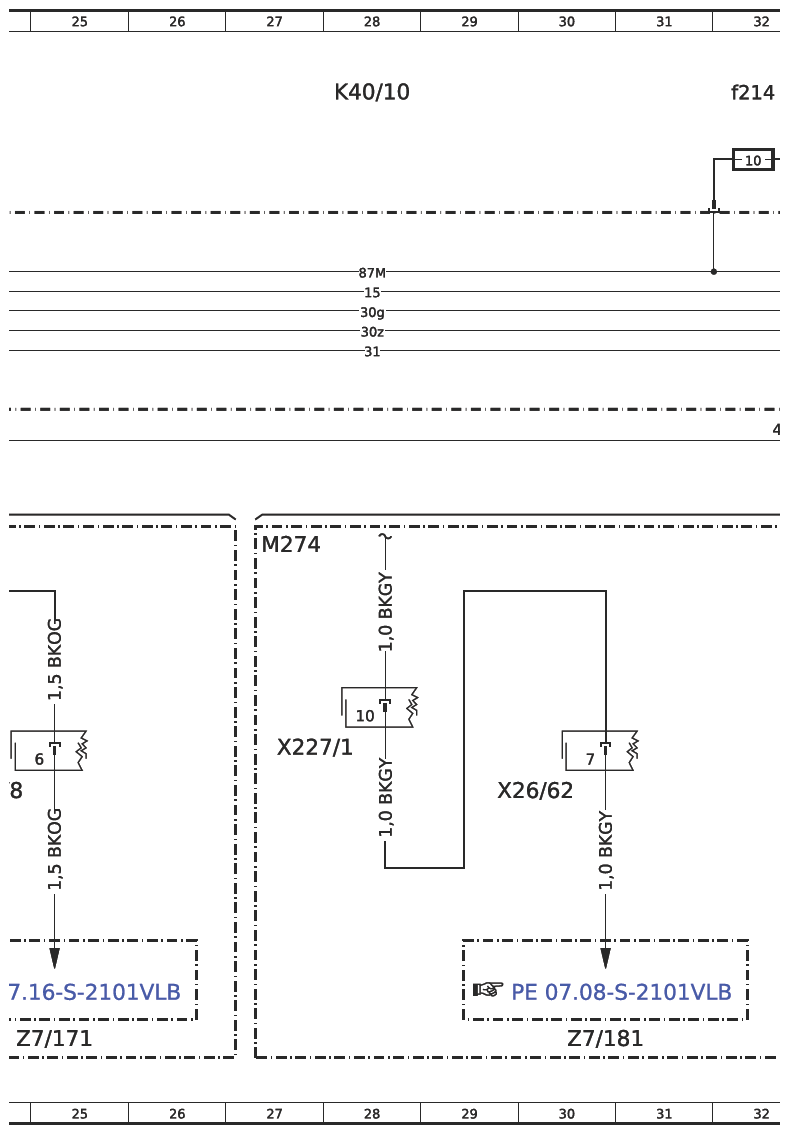

| Z7/181 | Circuit 87/3 connector sleeve | 30L |
