Wiring Diagram For Sound System - PE82.62-S-2108-97VKA
Model 447 with code E65 (Burmester® surround sound system) with code XM7 (MOPF II) N40/20
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |

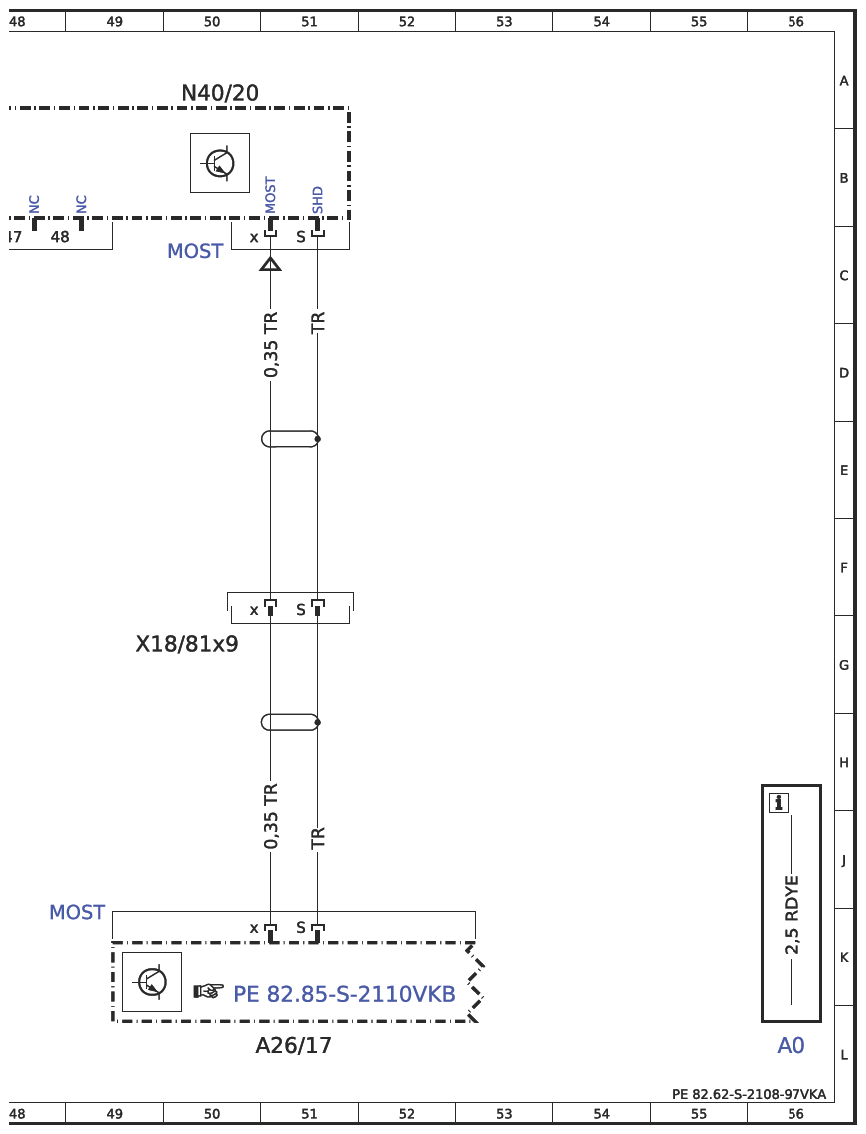

| A26/17 | Head unit | 51L |
| Code JH3 | Communication module (LTE) for digital services | 6D |
| Code T19 | Left sliding door | 25C |
| Code T56 | Electric controls for left sliding door | 25D |
| H23/1 | Left front tweeter | 19L |
| H23/11 | Left rear tweeter | 40L |
| H23/12 | Right rear tweeter | 45L |
| H23/15 | Left rear woofer/mid-range speaker | 38L |
| H23/16 | Right rear woofer/mid-range speaker | 42L |
| H23/2 | Right front tweeter | 24L |
| H23/71 | Left center cockpit center fill speaker | 14L |
| H23/80 | Left rear portal surround speaker | 35L |
| H23/81 | Right rear portal surround speaker | 36L |
| H23/82 | Left sliding door high-range surround speaker | 27L |
| H23/83 | Left sliding door mid-range surround speaker | 28L |
| H23/84 | Right sliding door high-range surround speaker | 31L |
| H23/85 | Right sliding door mid-range surround speaker | 33L |
| H4/1 | Left front door bass/midrange speaker | 17L |
| H4/2 | Right front door bass/midrange speaker | 21L |

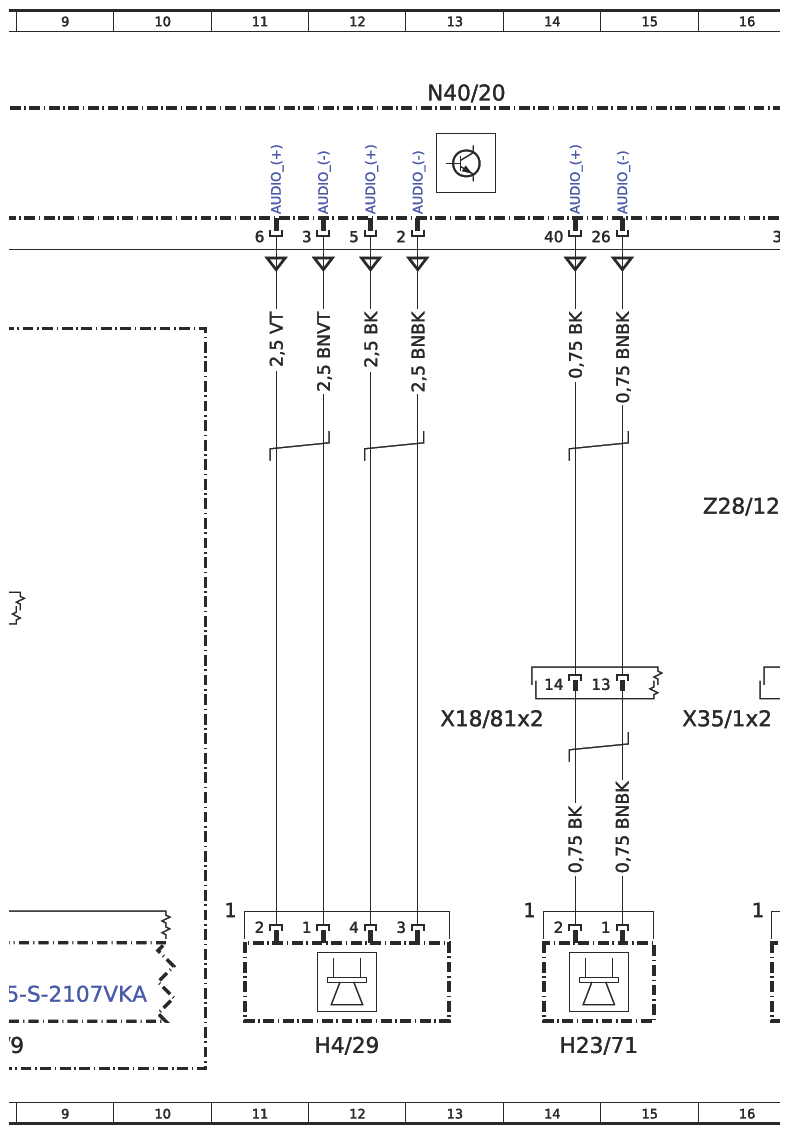

| H4/29 | Bass speaker | 12L |

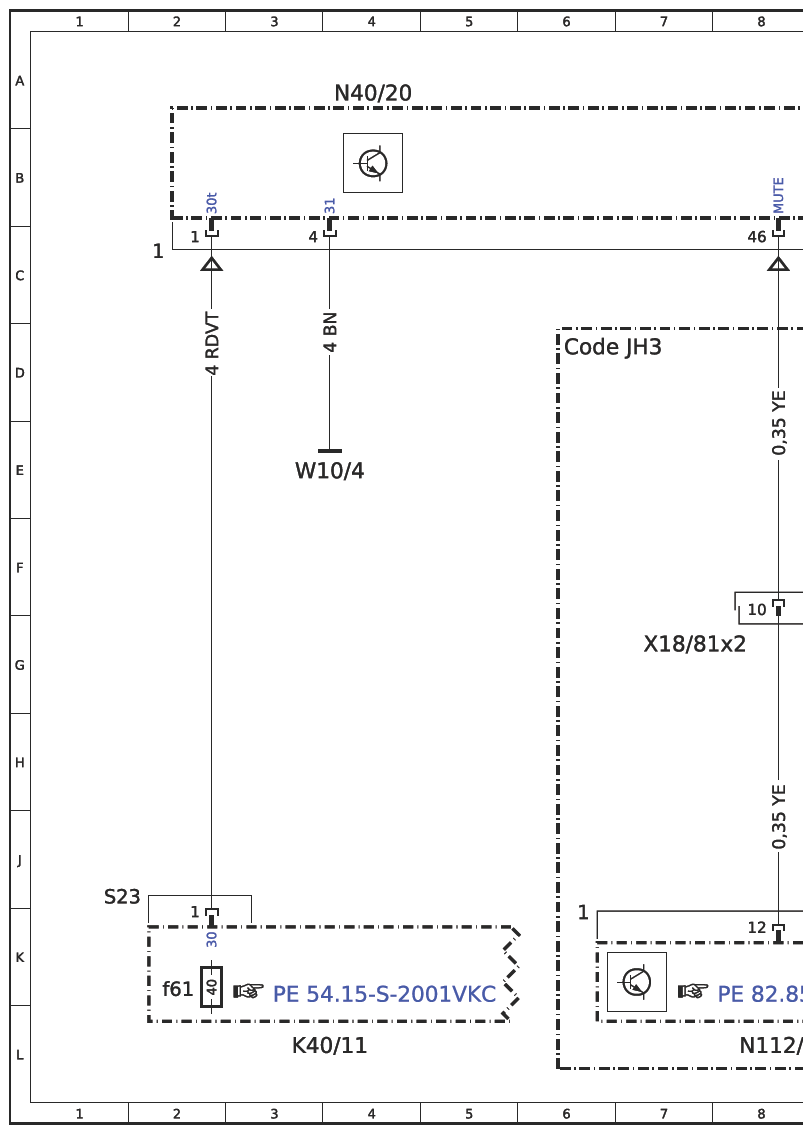

| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f61 | Fuse 61 | 2K |
| N112/9 | HERMES control unit | 8L |
| N40/20 | Sound system control unit | 4A |
| N40/20 | Sound system control unit | 20A |
| N40/20 | Sound system control unit | 28A |
| N40/20 | Sound system control unit | 36A |
| N40/20 | Sound system control unit | 44A |
| N40/20 | Sound system control unit | 50A |
| N40/20 | Sound system control unit | 13A |
| W10/4 | Additional battery ground point | 3E |
| X100/10x2 | Right sliding door electrical connector 2 | 30F |
| X100/15x2 | Left sliding door electrical connector 2 | 26F |
| X18/81x2 | Left cockpit/main wiring harness electrical connector 2 | 7G |
| X18/81x2 | Left cockpit/main wiring harness electrical connector 2 | 13H |
| X18/81x2 | Left cockpit/main wiring harness electrical connector 2 | 18H |
| X18/81x2 | Left cockpit/main wiring harness electrical connector 2 | 23H |
| X18/81x9 | Left cockpit/main wiring harness electrical connector 9 | 50G |
| X324/1x1 | Main wiring harness/right sidewall electrical connector | 44H |
| X324x1 | Main wiring harness/left sidewall electrical connector | 40H |
| X35/1x2 | Left front door electrical connector 2 | 16H |
| X35/2x2 | Right front door electrical connector 2 | 21H |

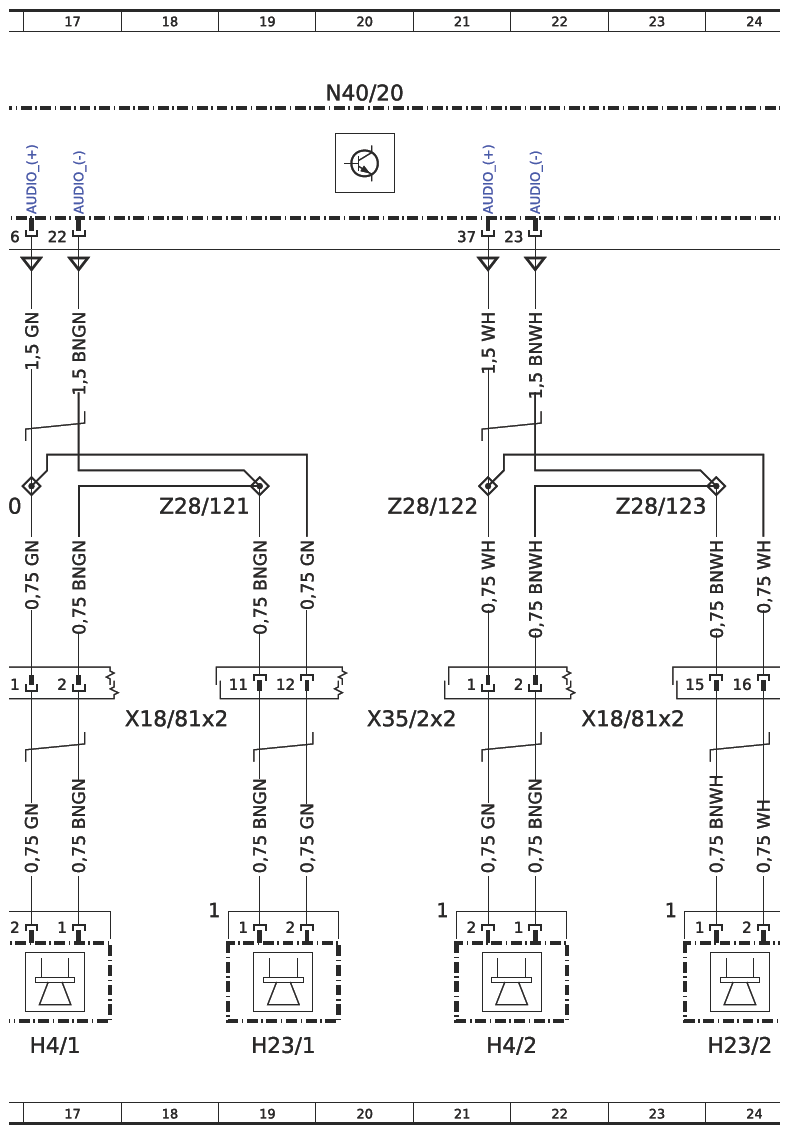

| Z28/120 | Left front bass/mid-range speaker group end sleeve (signal +) | 16E |
| Z28/121 | Left front bass/mid-range speaker group end sleeve (signal -) | 18E |
| Z28/122 | Right front bass/mid-range speaker group end sleeve (signal +) | 21E |
| Z28/123 | Right front bass/mid-range speaker group end sleeve (signal -) | 23E |

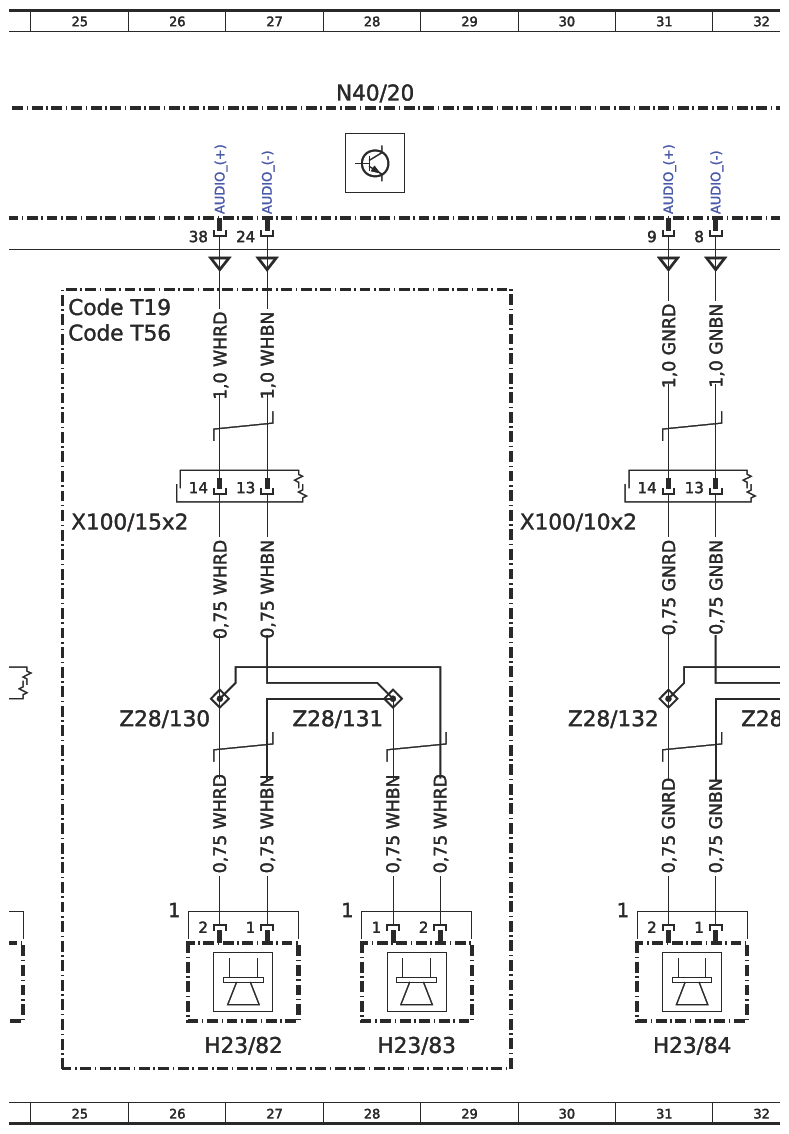

| Z28/130 | Left sliding door speaker group end sleeve (signal +) | 26H |
| Z28/131 | Left sliding door speaker group end sleeve (signal -) | 28H |
| Z28/132 | Right sliding door speaker group end sleeve (signal +) | 31H |
| Z28/133 | Right sliding door speaker group end sleeve (signal -) | 32H |
| Z28/135 | Left side wall speaker (+) connector sleeve | 38E |
| Z28/136 | Left side wall speaker (-) connector sleeve | 40E |

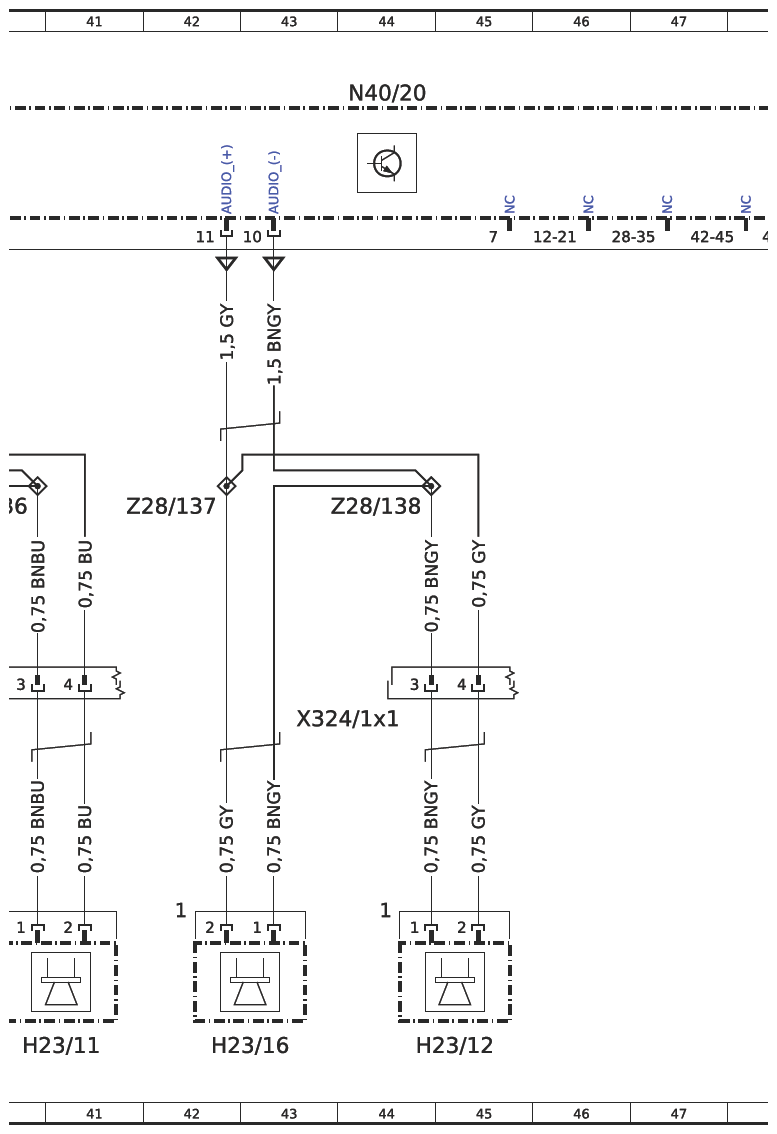

| Z28/137 | Right side wall speaker (+) connector sleeve | 42E |
| Z28/138 | Right side wall speaker (-) connector sleeve | 44E |

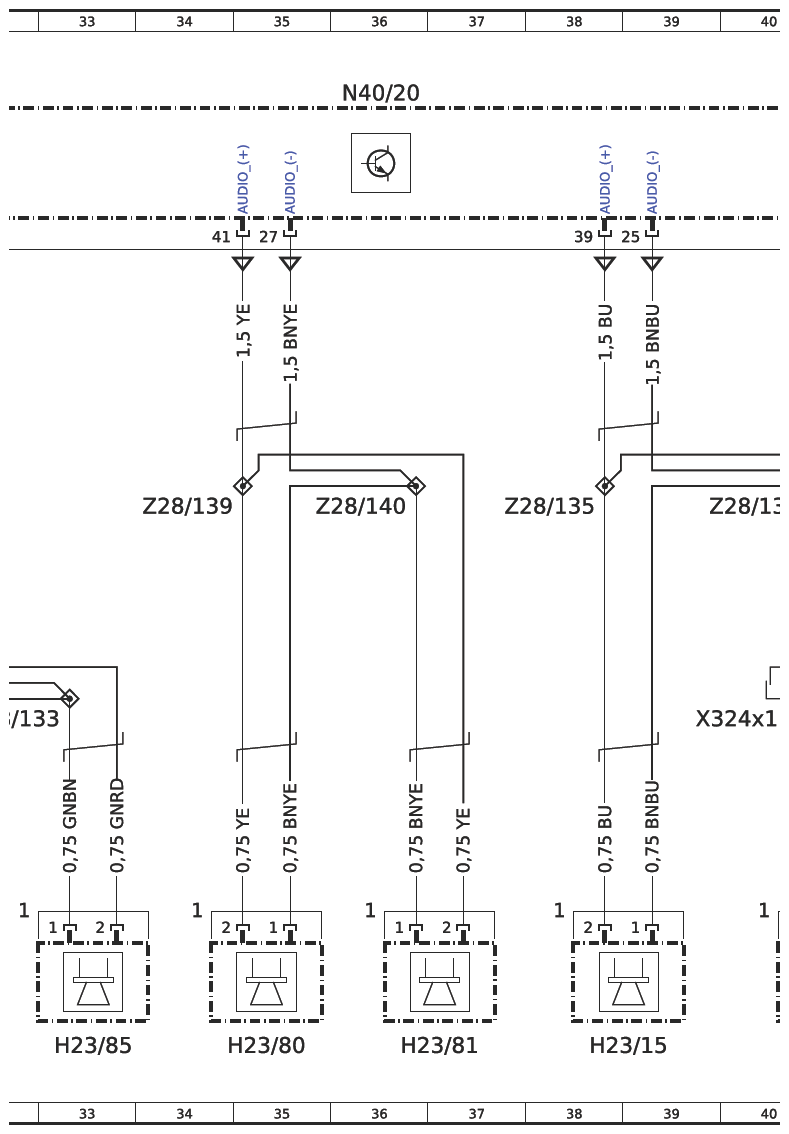

| Z28/139 | Roof speaker group end sleeve (signal +) | 34E |
| Z28/140 | Roof speaker group end sleeve (signal -) | 36E |
