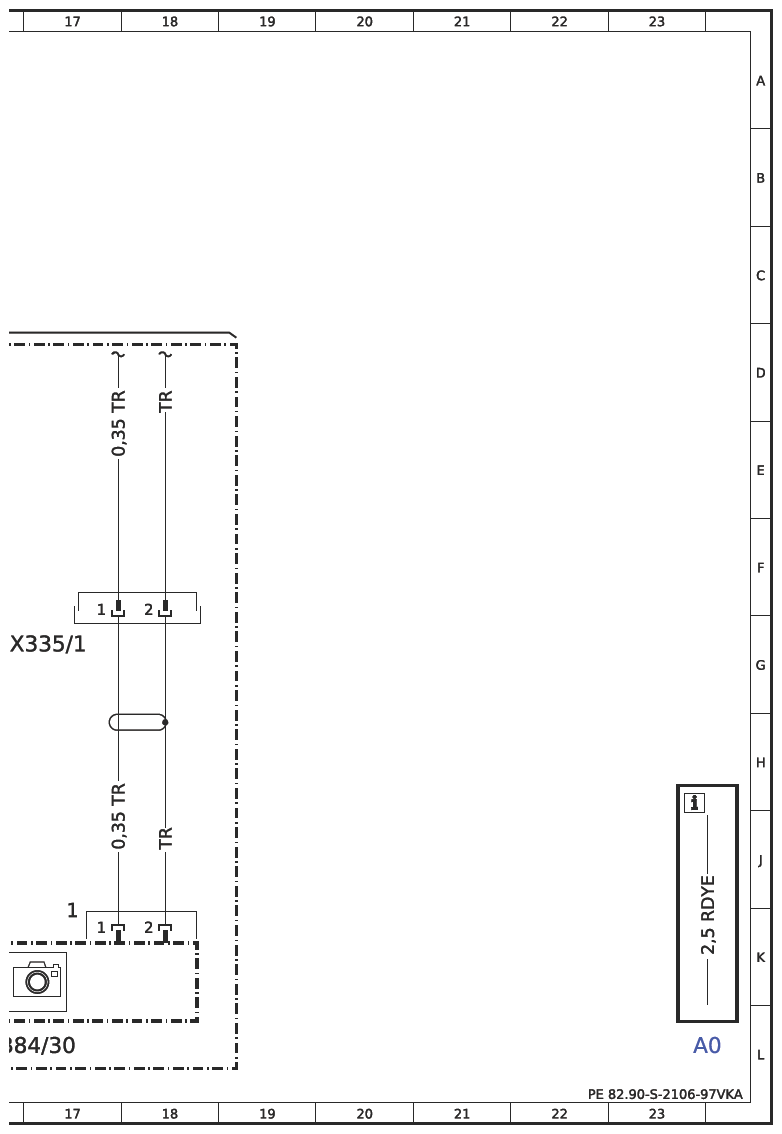

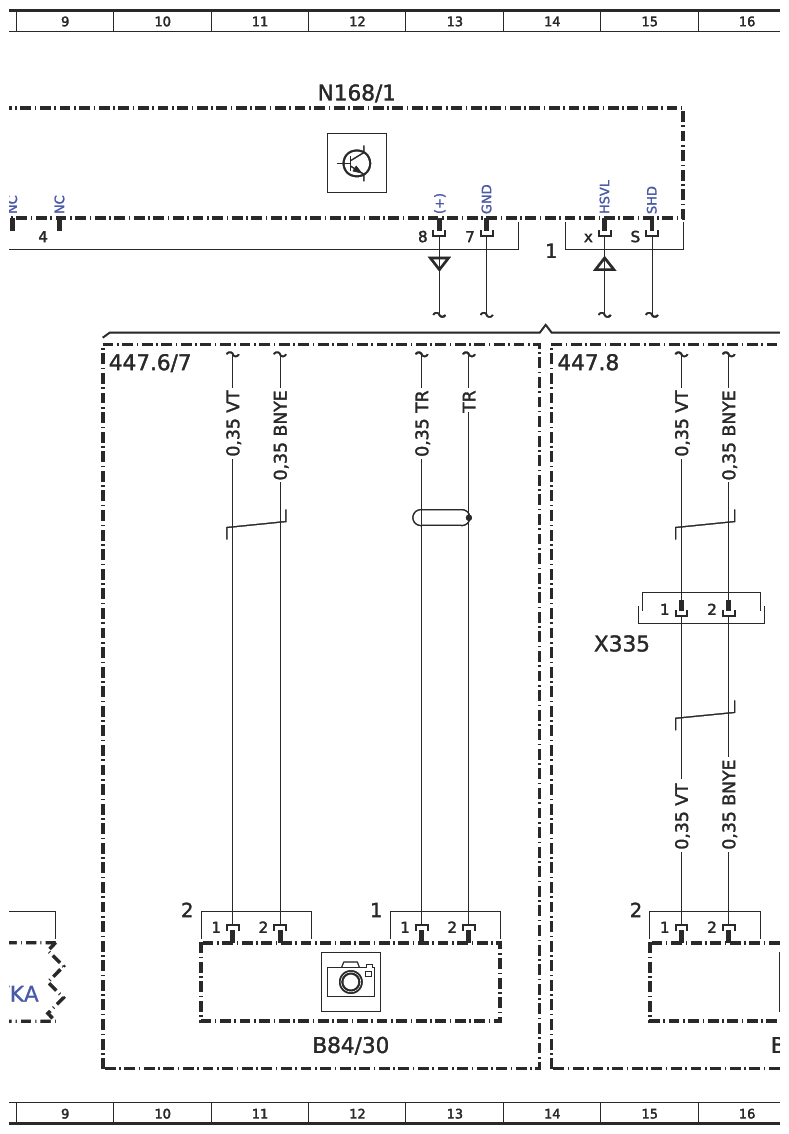

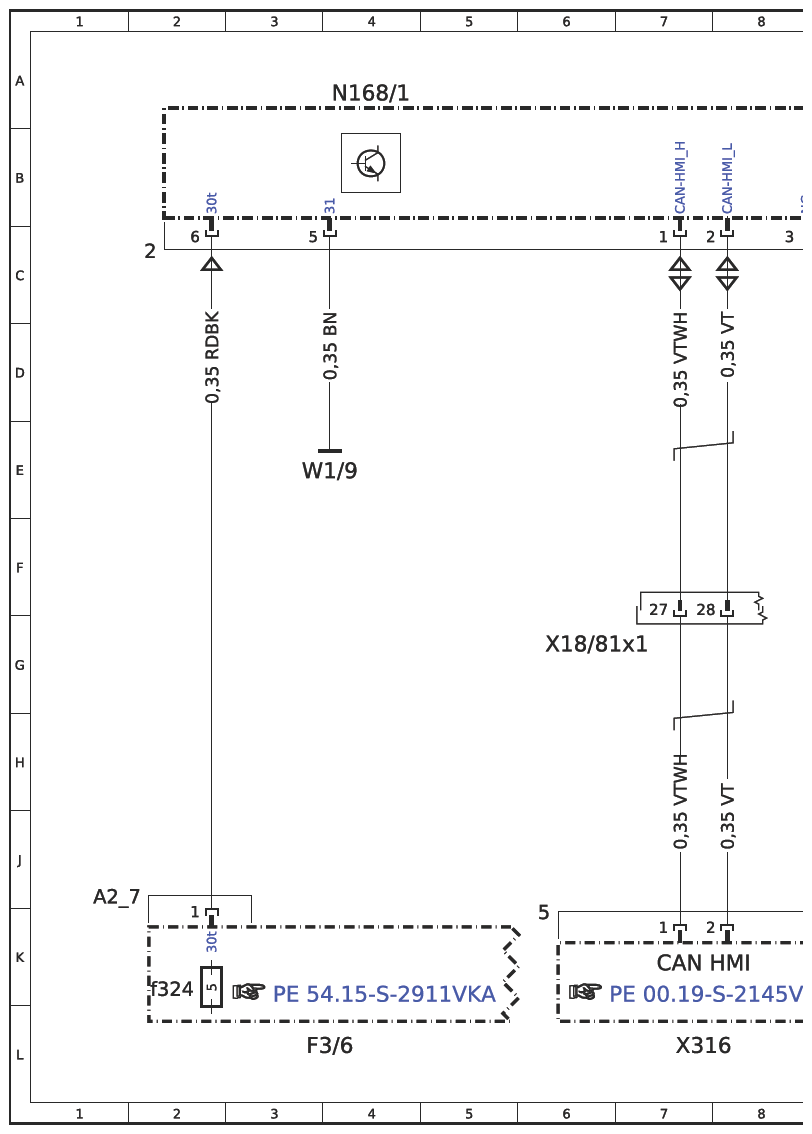

Wiring Diagram For Driver Camera Control Unit - PE82.90-S-2106-97VKA
Model 447 with code JK8 (Driver camera) with code XM7 (MOPF II) N168/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| B84/30 | Driver camera | 12L |
| B84/30 | Driver camera | 16L |
| CAN HMI | User interface CAN | 7K |
| F3/6 | Cockpit circuit 30/30t fuse box | 3L |
| F3/6f324 | Fuse 324 | 2K |
| N168/1 | Driver camera control unit | 4A |
| N168/1 | Driver camera control unit | 12A |
| W1/9 | Right cockpit ground point | 3E |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 6G |
| X316 | User interface CAN (CAN HMI) potential distributor electrical connector | 7L |
| X335 | Driver camera electrical connector | 15G |
| X335/1 | Driver camera electrical connector | 17G |
