Wiring Diagram For Antenna Module - PE82.62-S-2103-97VVD
Model 447.6 with code XM0 (Facelift) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM7 (MOPF II) A2/18, A28/13, A2/19
Model 447.7 with code XM0 (Facelift) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM7 (MOPF II) A2/18, A28/13, A2/19
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |

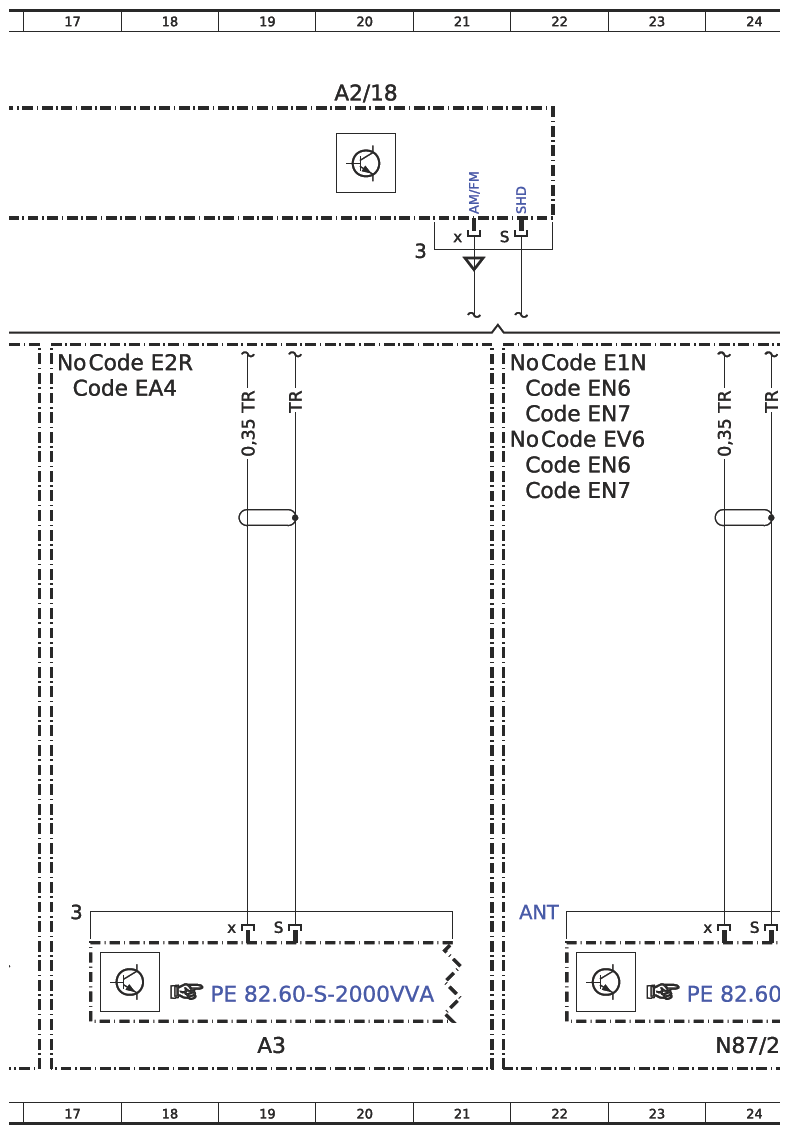

| A2/18 | FM, AM, radio remote central locking antenna amplifier | 4A |
| A2/18 | FM, AM, radio remote central locking antenna amplifier | 12A |
| A2/18 | FM, AM, radio remote central locking antenna amplifier | 20A |

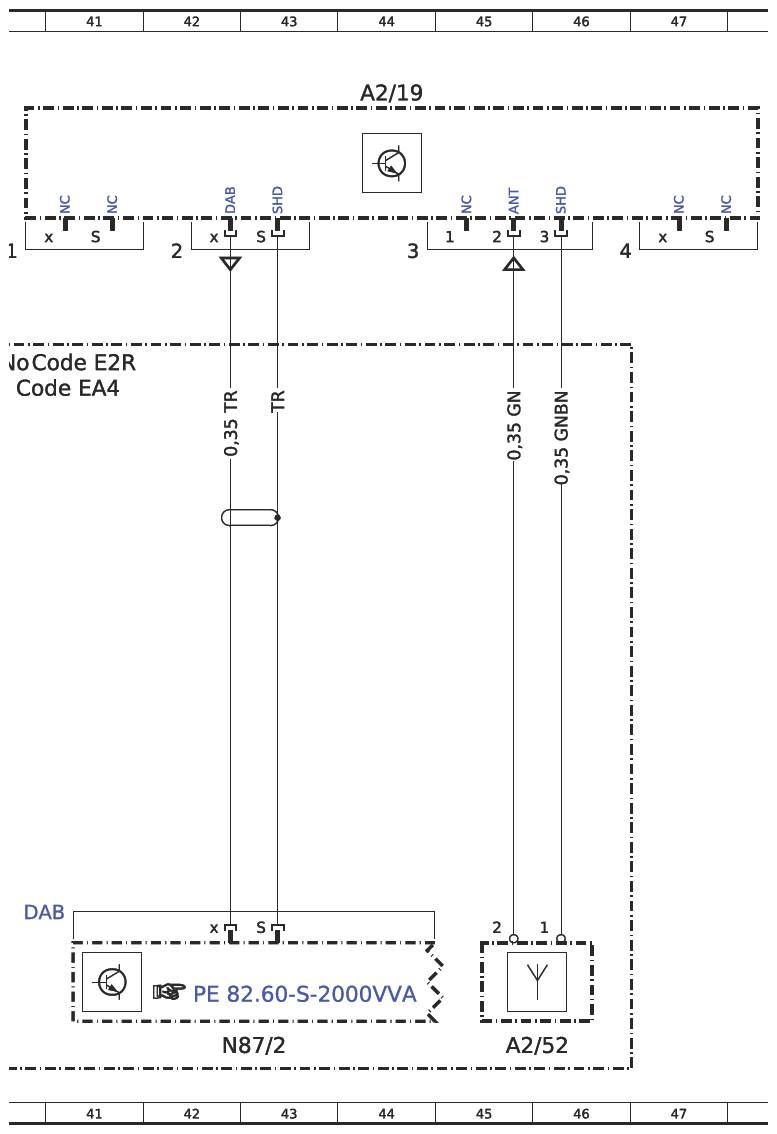

| A2/19 | FM 2/DAB antenna amplifier | 44A |

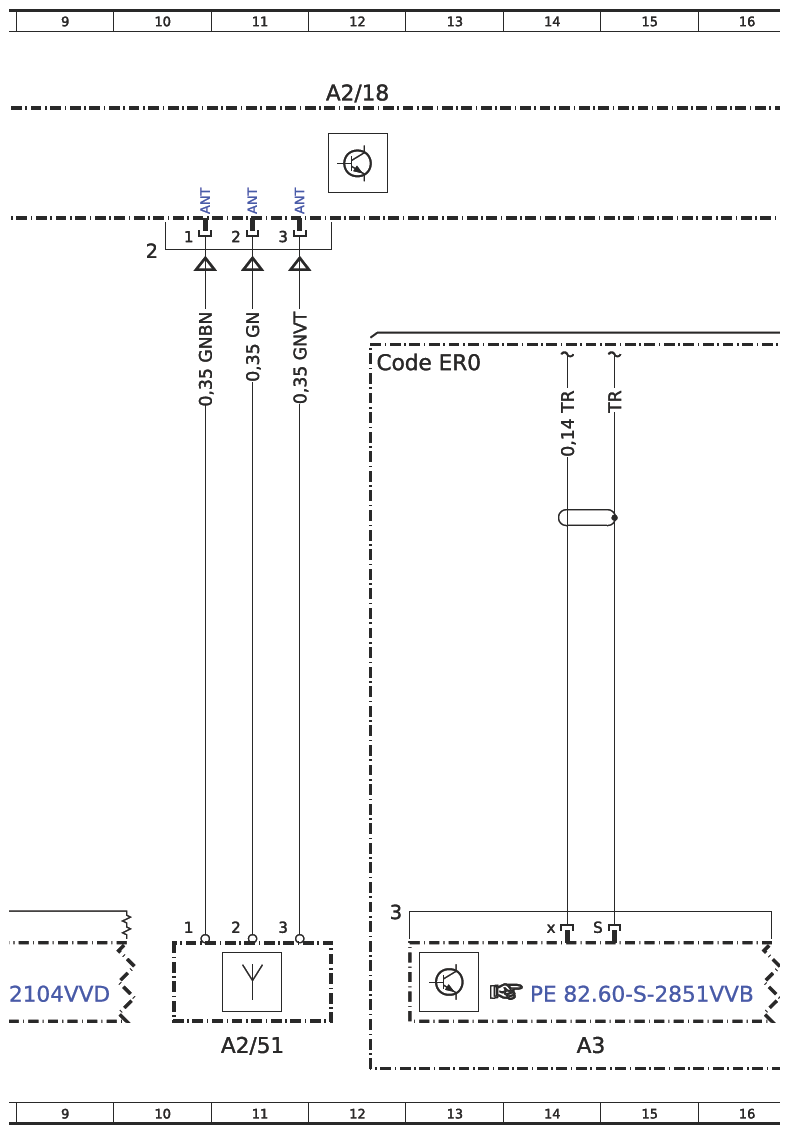

| A2/51 | FM/AM antenna | 11L |
| A2/52 | FM antenna | 45L |

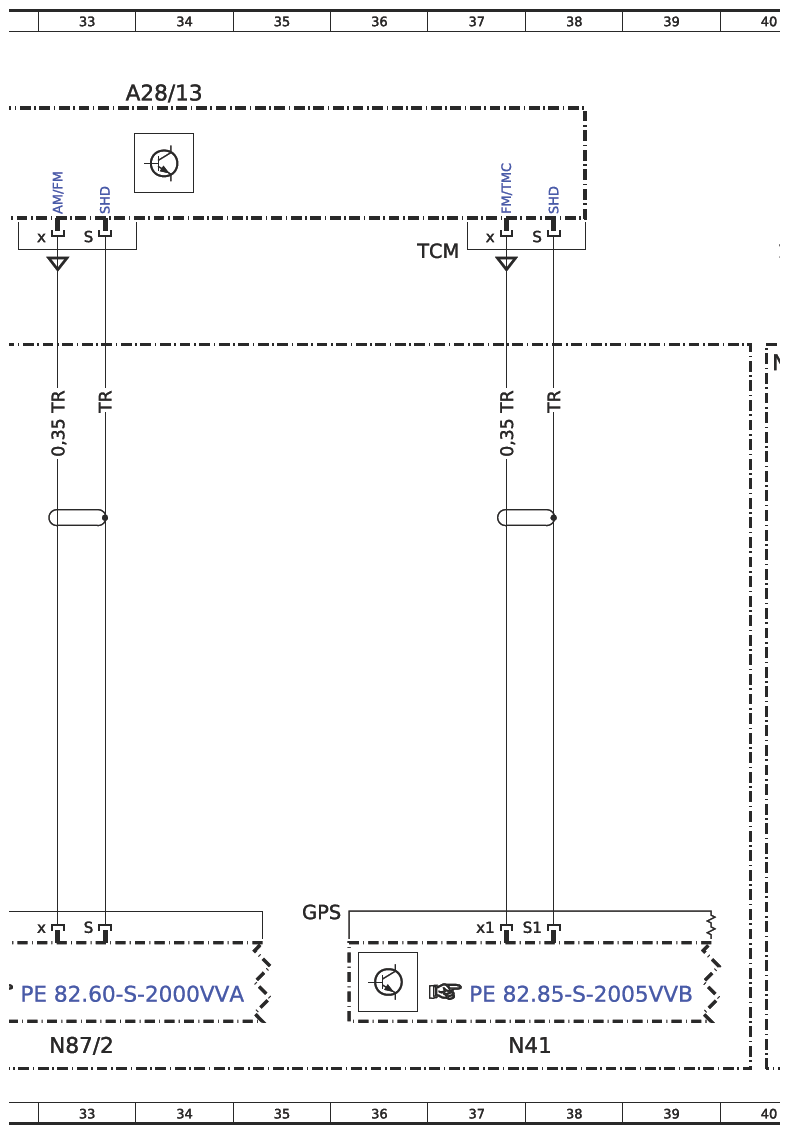

| A28/13 | TMC antenna splitter | 34A |
| A3 | Antenna voltage converter | 19L |
| A3 | Antenna voltage converter | 14L |

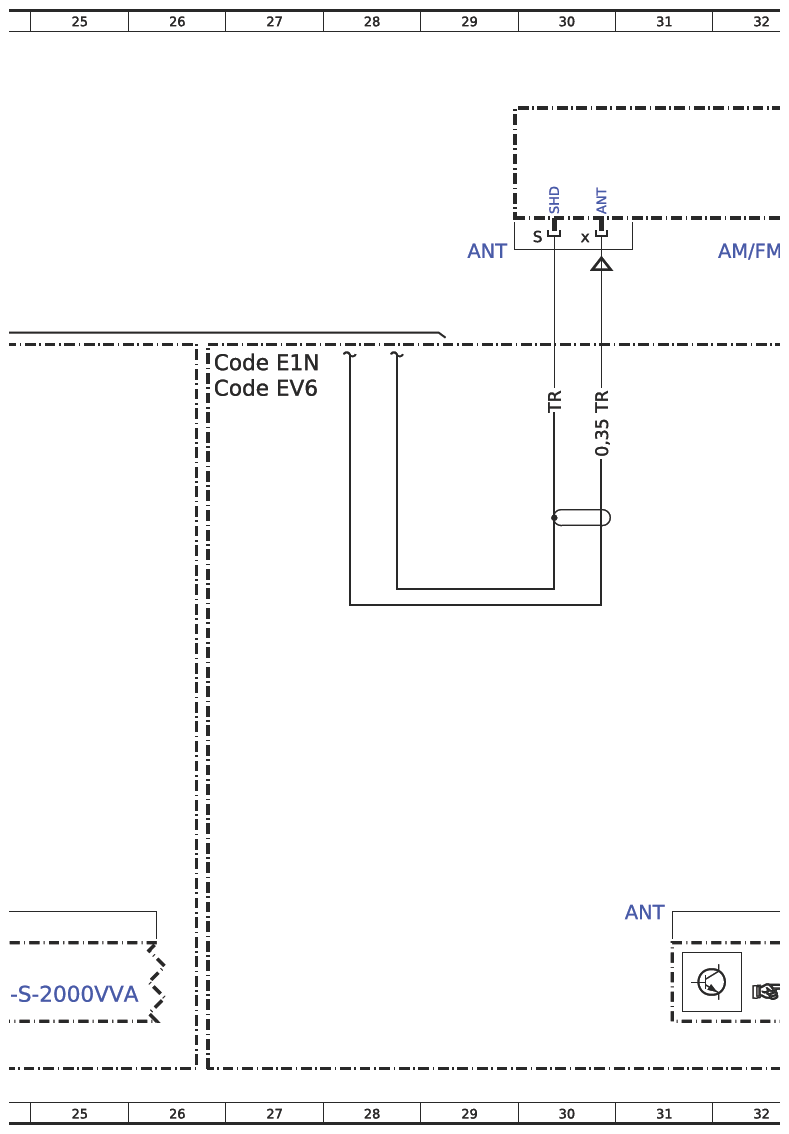

| Code E1N | Becker® MAP PILOT | 26D |
| Code E1N | Becker® MAP PILOT | 22D |
| Code E2R | Radio generation 2 | 17D |
| Code E2R | Radio generation 2 | 40D |
| Code EA4 | Audio 40 | 17D |
| Code EA4 | Audio 40 | 40D |
| Code EN6 | Audio 10 | 22D |
| Code EN6 | Audio 10 | 22E |
| Code EN7 | Audio 15 | 22E |
| Code EN7 | Audio 15 | 22E |
| Code ER0 | Radio preinstallation | 12D |
| Code EV6 | Preinstallation for Becker® MAP PILOT | 26D |
| Code EV6 | Preinstallation for Becker® MAP PILOT | 22E |

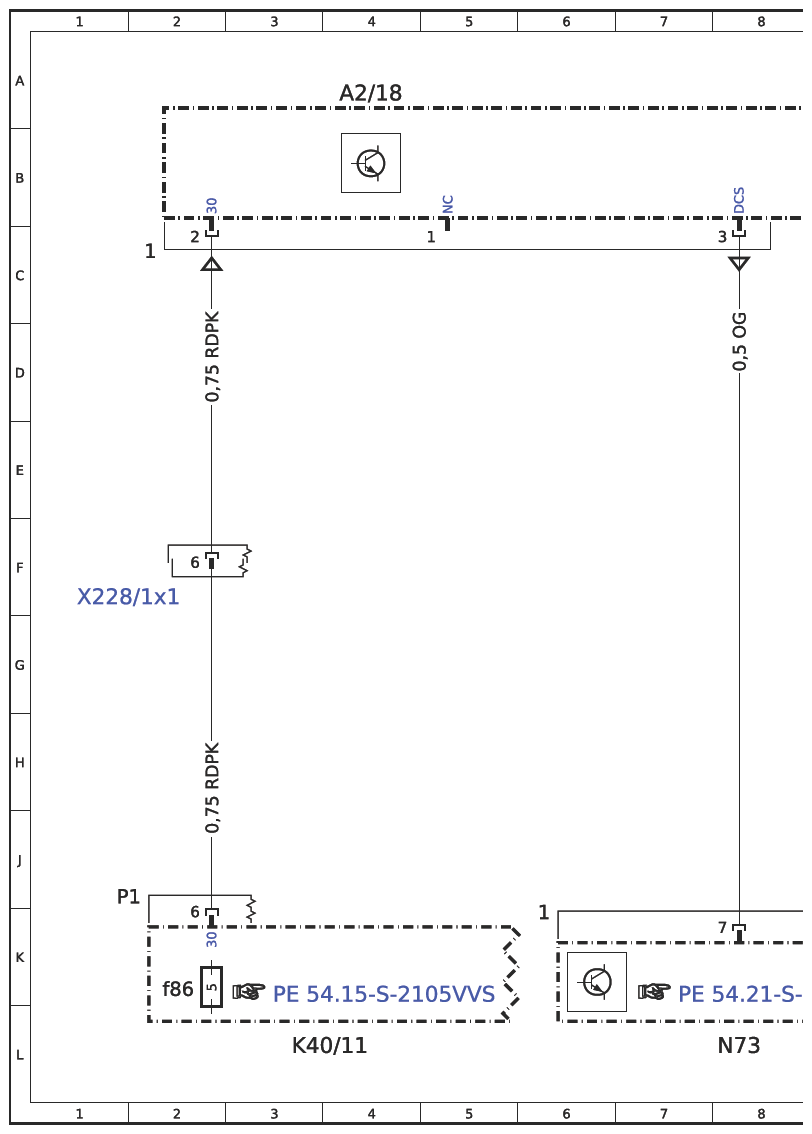

| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f86 | Fuse 86 | 2K |
| N41 | Becker® MAP PILOT control unit | 37L |
| N73 | Electronic ignition lock (EZS) control unit | 8L |
| N87/2 | Radio (Audio) | 33L |
| N87/2 | Radio (Audio) | 24L |
| N87/2 | Radio (Audio) | 43L |
| X228/1x1 | Front passenger cockpit wiring harness/fuse and relay module electrical connector | 2F |
