Wiring Diagram For Antenna Module - PE82.62-S-2103-97VVB
Model 447.6 except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) A2/18
Model 447.7 except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) A2/18
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |

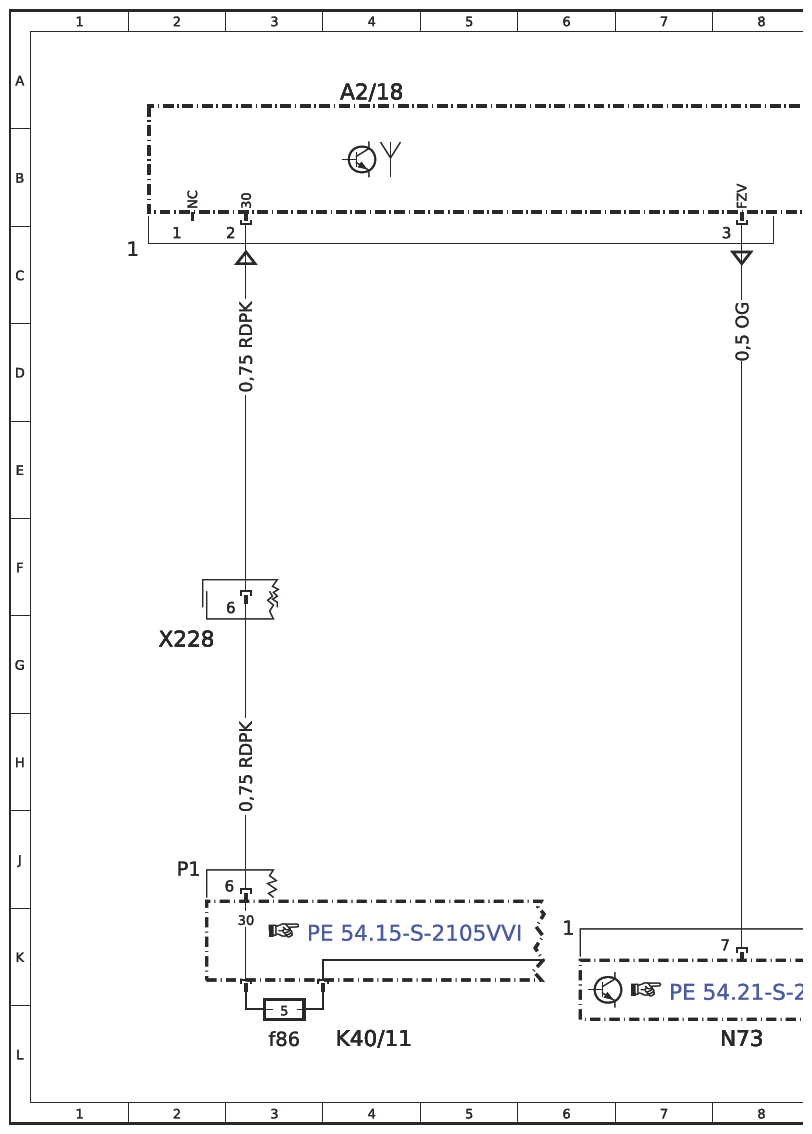

| A2/18 | FM/AM antenna amplifier | 4A |
| A2/18 | FM/AM antenna amplifier | 12A |
| A2/18 | FM/AM antenna amplifier | 19A |

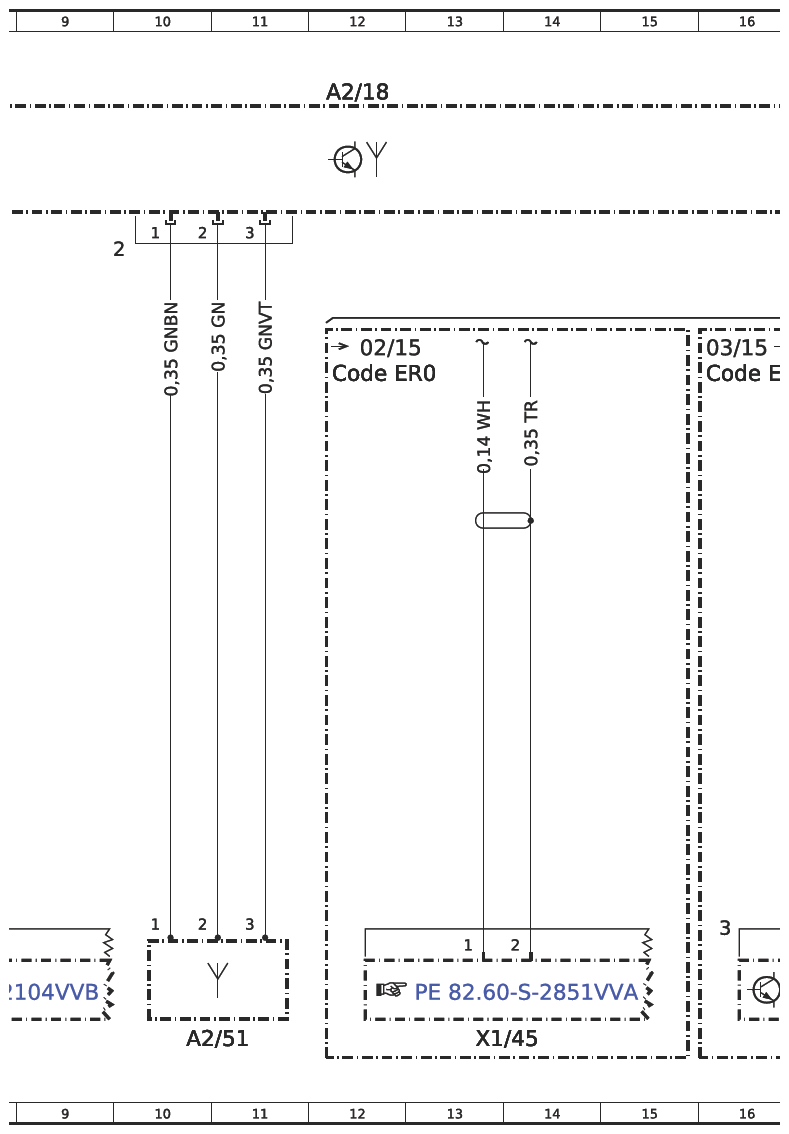

| A2/51 | FM/AM antenna | 10L |

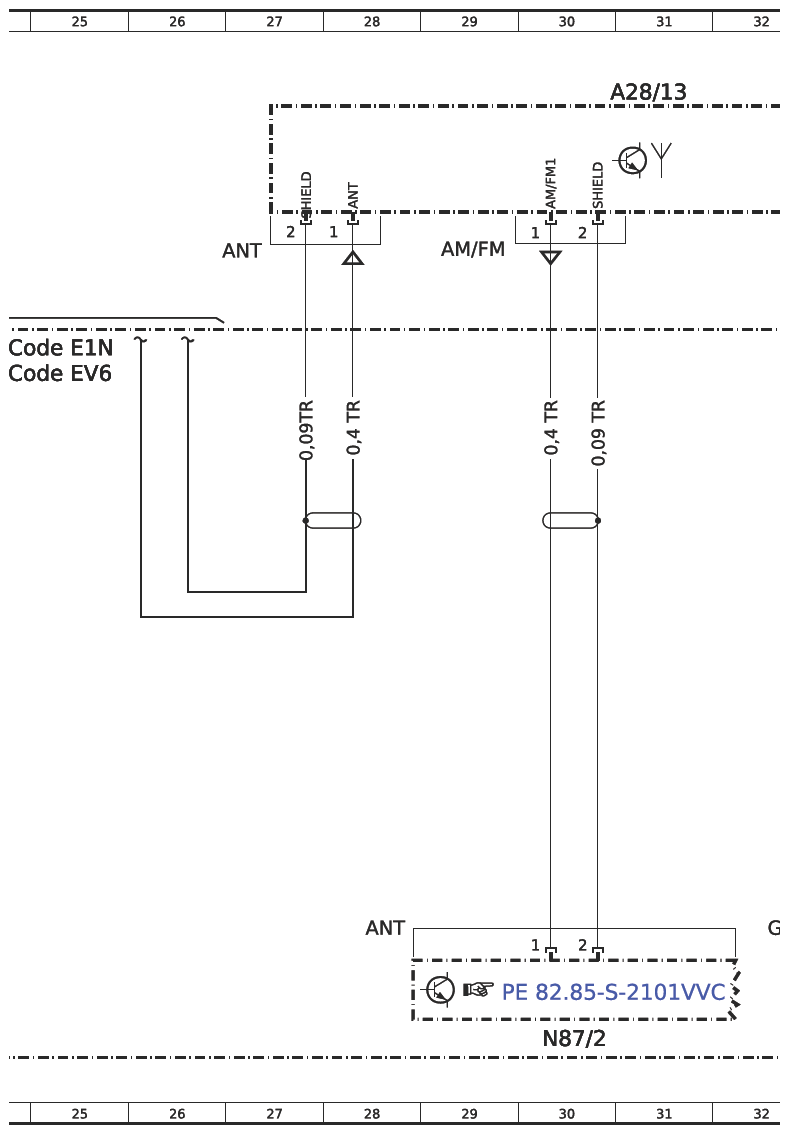

| A28/13 | TMC antenna splitter | 31A |

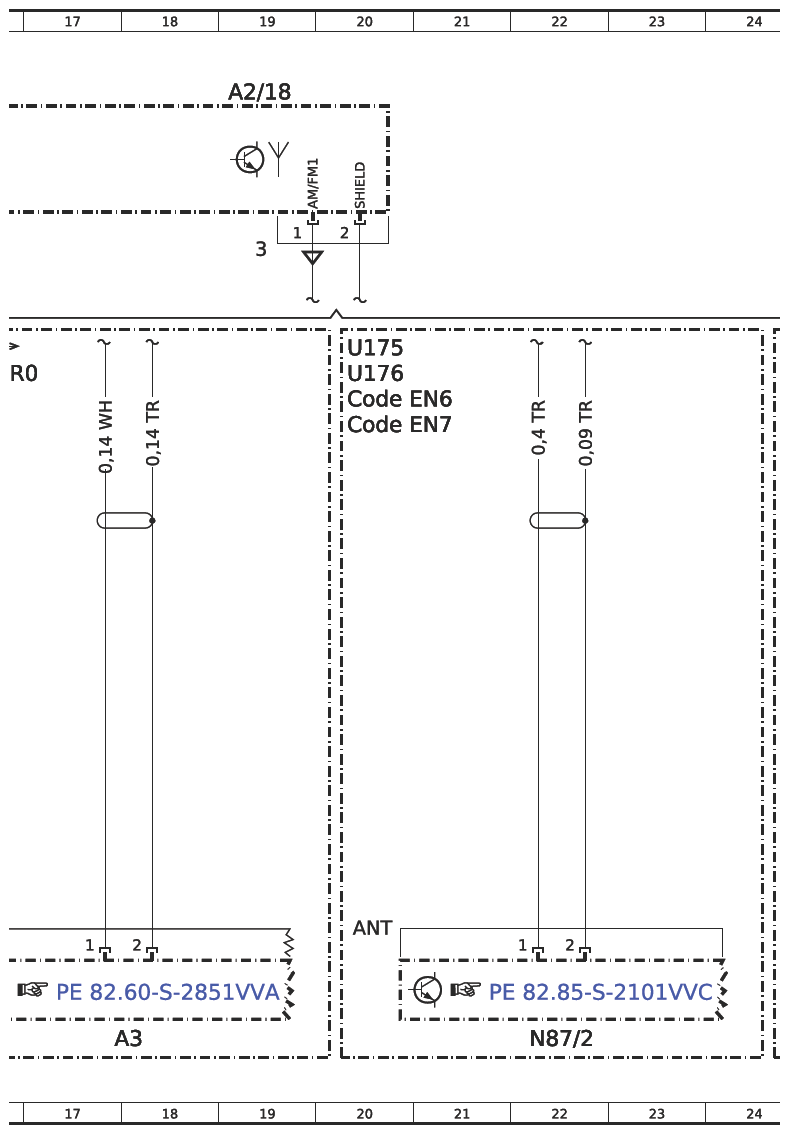

| A3 | Antenna voltage converter | 18L |
| Code E1N | Becker® MAP PILOT | 24D |
| Code EN6 | Audio 10 | 20D |
| Code EN7 | Audio 15 | 20E |
| Code ER0 | Radio preinstallation | 12D |
| Code ER0 | Radio preinstallation | 16D |
| Code EV6 | Preinstallation for Becker® MAP PILOT | 24D |
| K40/11 | Firewall fuse and relay module | 4L |
| K40/11f86 | Fuse 86 | 3L |

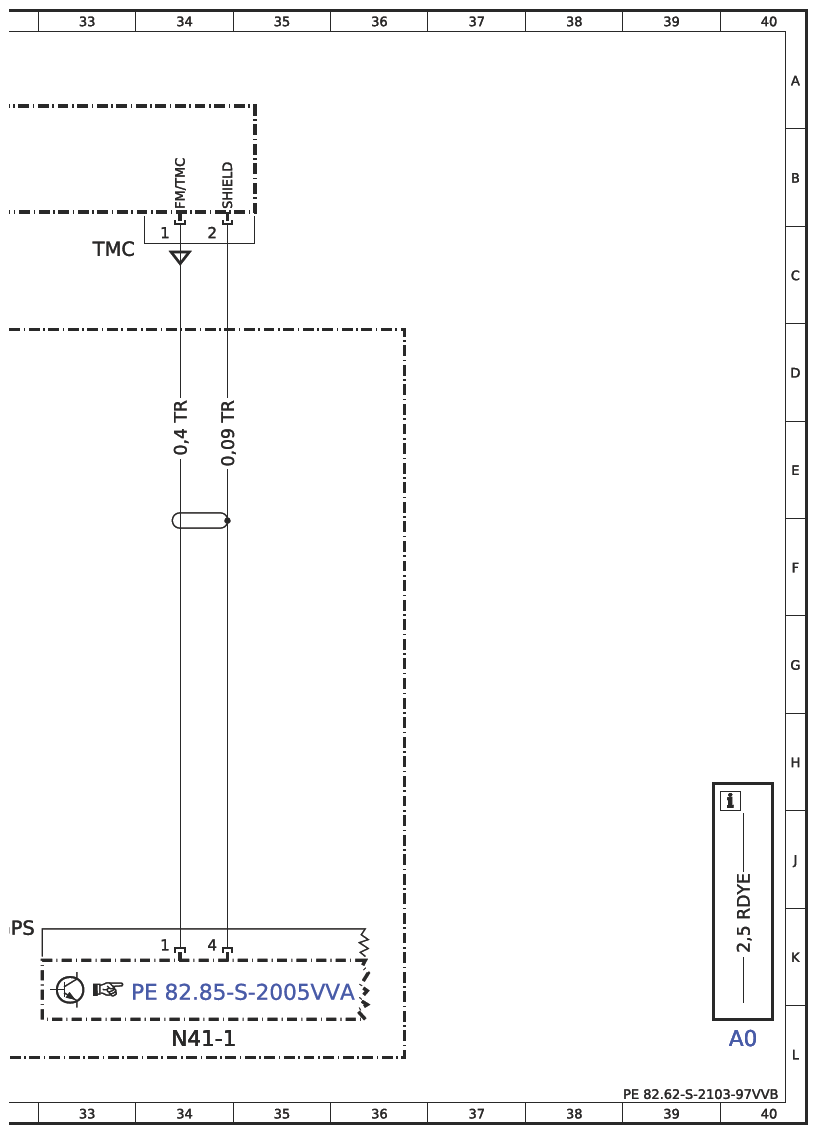

| N41-1 | Becker® MAP PILOT control unit mount | 34L |
| N73 | Electronic ignition lock (EZS) control unit | 8L |
| N87/2 | Radio (Audio) | 30L |
| N87/2 | Radio (Audio) | 22L |
| U175 | Valid without code E1N Becker® MAP PILOT | 20D |
| U176 | Valid without code EV6 Becker® MAP PILOT preinstallation | 20D |
| X1/45 | Antenna preinstallation electrical connector | 13L |
| X228 | Cockpit wiring harness/fuse and relay module electrical connector 1 | 2G |
