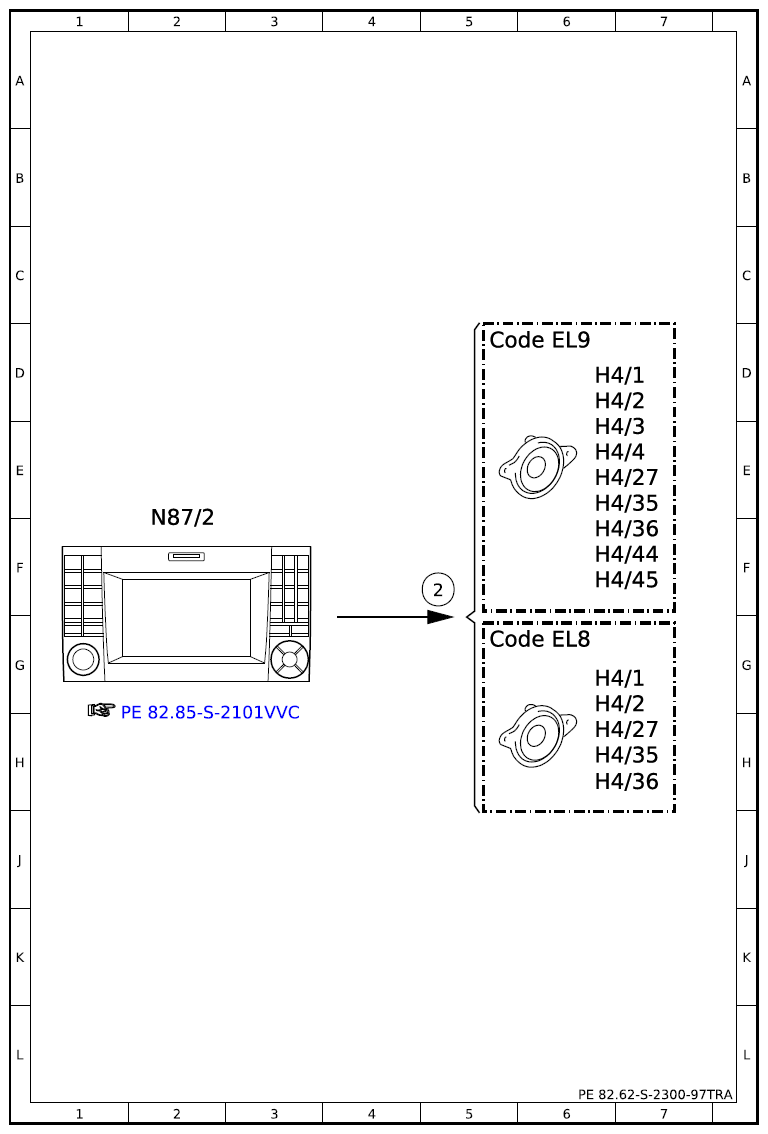

Electrical Function Schematic For Speaker System Function - PE82.62-S-2300-97TRA
Model 447.6/7 except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 2 | Speaker, actuation | 5F |
| Code EL8 | Front two-way speaker | 5G |
| Code EL9 | Front and rear two-way speakers | 5D |
| H4/1 | Left front door bass/midrange speaker | 6G |
| H4/1 | Left front door bass/midrange speaker | 6D |
| H4/2 | Right front door bass/midrange speaker | 6G |
| H4/2 | Right front door bass/midrange speaker | 6D |
| H4/27 | Center instrument panel speaker | 6H |
| H4/27 | Center instrument panel speaker | 6E |
| H4/3 | Left rear side wall speaker | 6E |
| H4/35 | Left instrument panel speaker | 6H |
| H4/35 | Left instrument panel speaker | 6E |
| H4/36 | Right instrument panel speaker | 6F |
| H4/36 | Right instrument panel speaker | 6H |
| H4/4 | Right rear side wall speaker | 6E |
| H4/44 | Right rear side wall tweeter | 6F |
| H4/45 | Left rear side wall tweeter | 6F |
| N87/2 | Radio (Audio) | 2F |
