(eCall Control Unit Wiring Diagram, Russia (GLONASS)) - PE82.95-S-2102-97VVB

Model 447.6 with code EC0 (eCall Russia (ERA-Glonass) incl. camera) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) B84/11

Model 447.7 with code EC0 (eCall Russia (ERA-Glonass) incl. camera) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) B84/11

Code: Designation: Position:
A0 Color code key 23L
A49 Taxi two-way radio 17L
B84/11 ERA-Glonass control unit 4A
B84/11 ERA-Glonass control unit 12A
Code ZK2 Taxi version with emergency alarm system 15E
Code ZK3 Taxi version without emergency alarm system 15E
Code ZM7 Rental vehicle package with emergency alarm system 15E
Code ZM8 Rental vehicle package without emergency alarm system 15F
G1/20 E-Call Russia (ERA-Glonass) backup battery 10L
H6 Taxi two-way radio speaker 13L
K40/11 Firewall fuse and relay module 3L
K40/11f107 Fuse 107 2L
W38 Roof frame ground point 1 4E
X11 Diagnostic connector 7L
X221 Right main wiring harness/cockpit wiring harness electrical connector 1 6E
X221 Right main wiring harness/cockpit wiring harness electrical connector 1 12G
X229/1 Two-way radio 2 electrical connector 16K
Z35/12 Diagnostic CAN low connector sleeve 7G
Z35/13 Diagnostic CAN high connector sleeve 6G

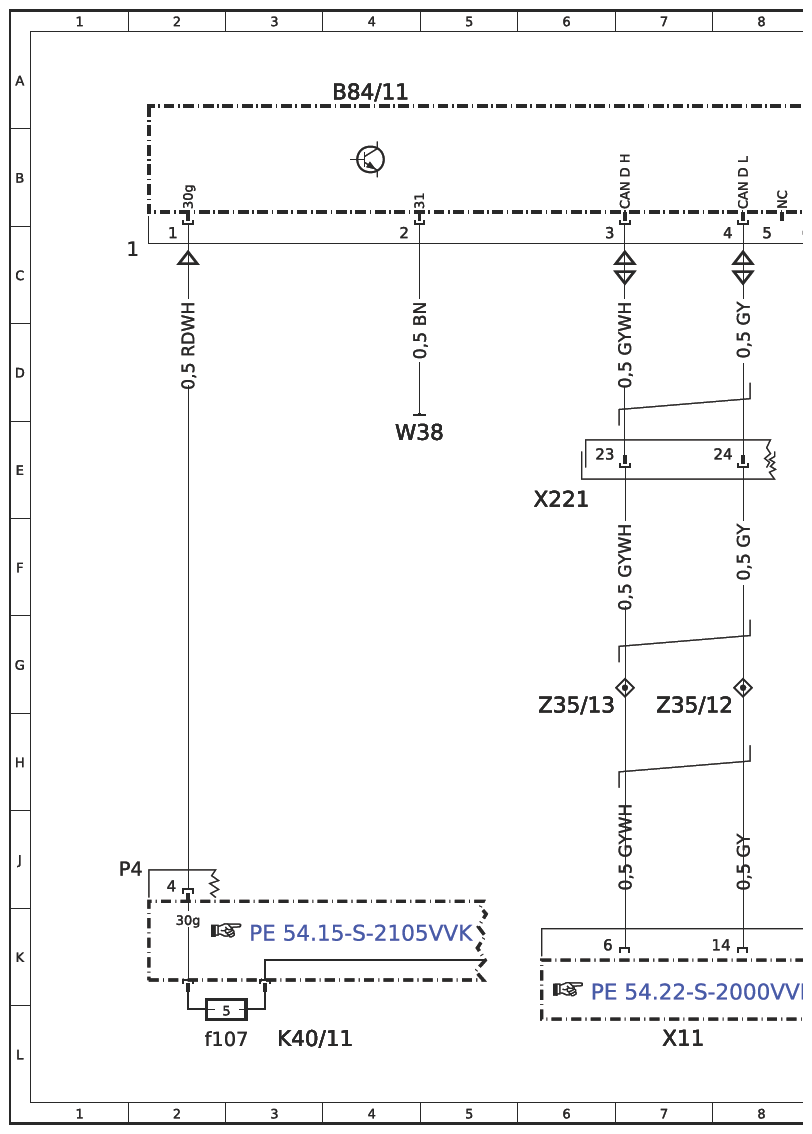

G16510420Courtesy of MERCEDES-BENZ USA

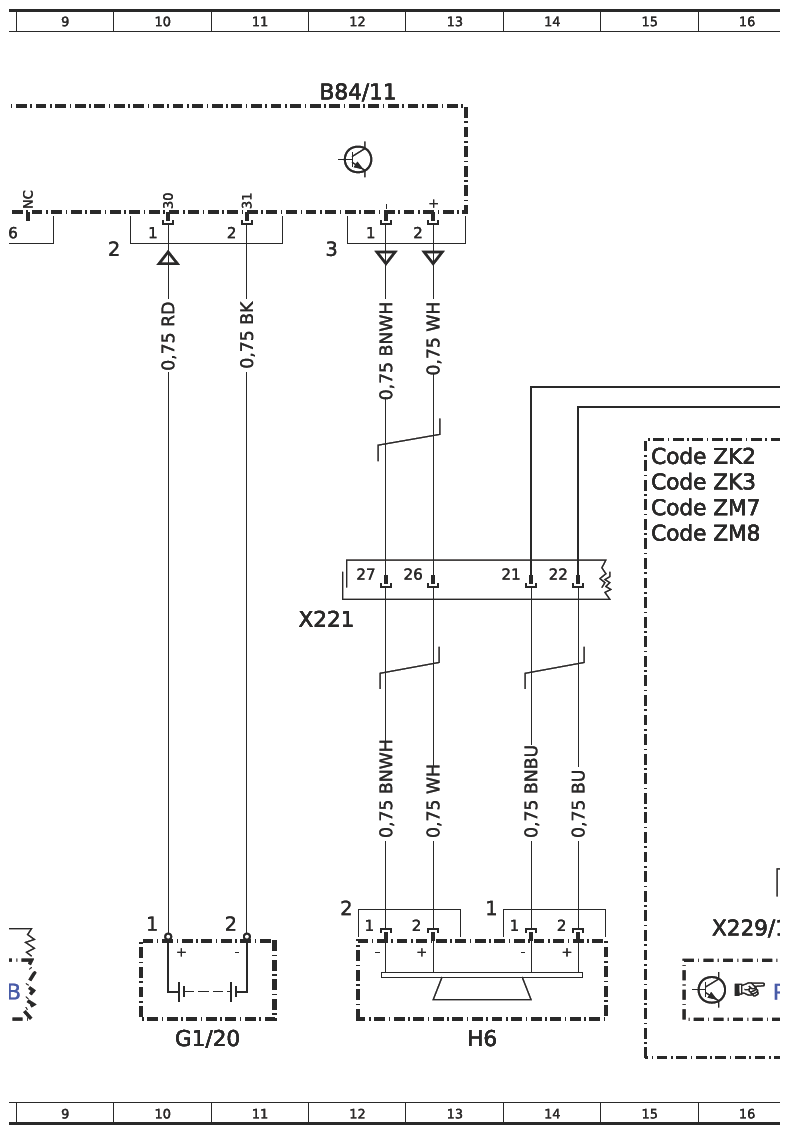

G16510421Courtesy of MERCEDES-BENZ USA

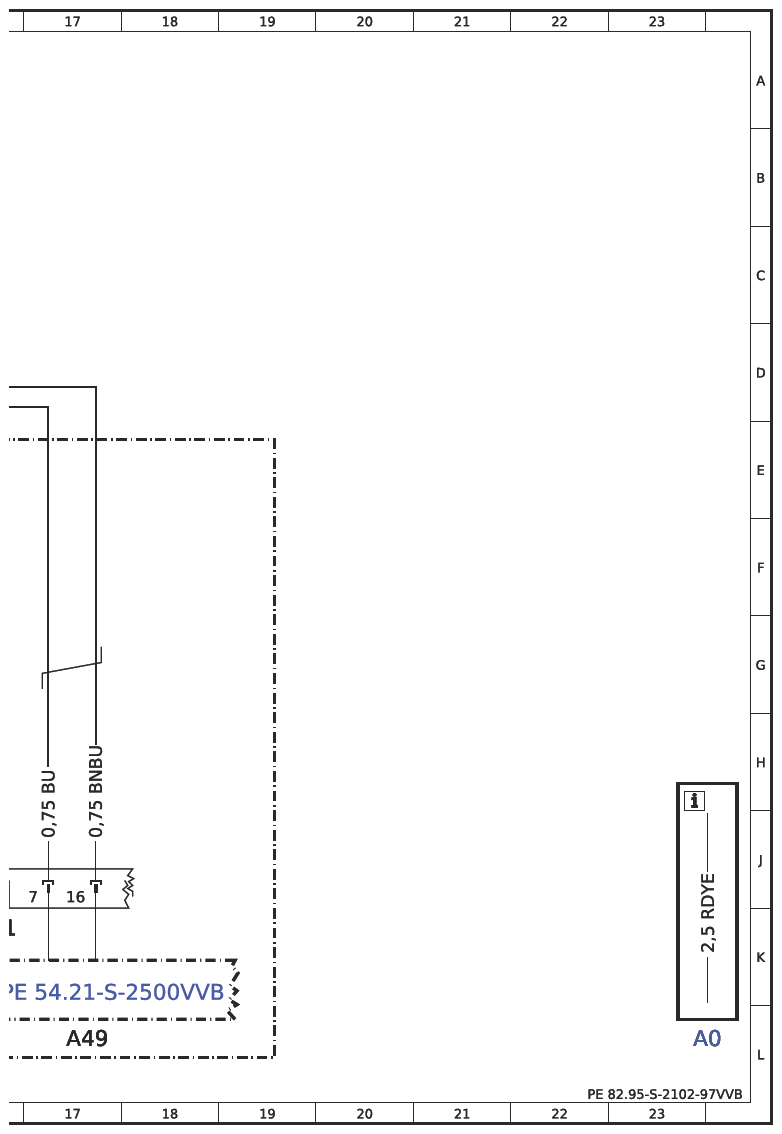

G16510422Courtesy of MERCEDES-BENZ USA
