(Wiring Diagram Of HERMES Control Unit - PE82.85-S-2107-97VMA)
Model 447.6/7 with code JH3 (Communication module (LTE) for digital services) with code ME0 (Electric motor 85 kW) except code XM7 (MOPF II) N112/9
Model 447.6 with code JH3 (Communication module (LTE) for digital services) with code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code XM7 (MOPF II) N112/9
Model 447.7 with code JH3 (Communication module (LTE) for digital services) with code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code XM7 (MOPF II) N112/9
Model 447.7 with code JH3 (Communication module (LTE) for digital services) with code ME4 (Electric motor 145 kW) except code XM7 (MOPF II) N112/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 112L |

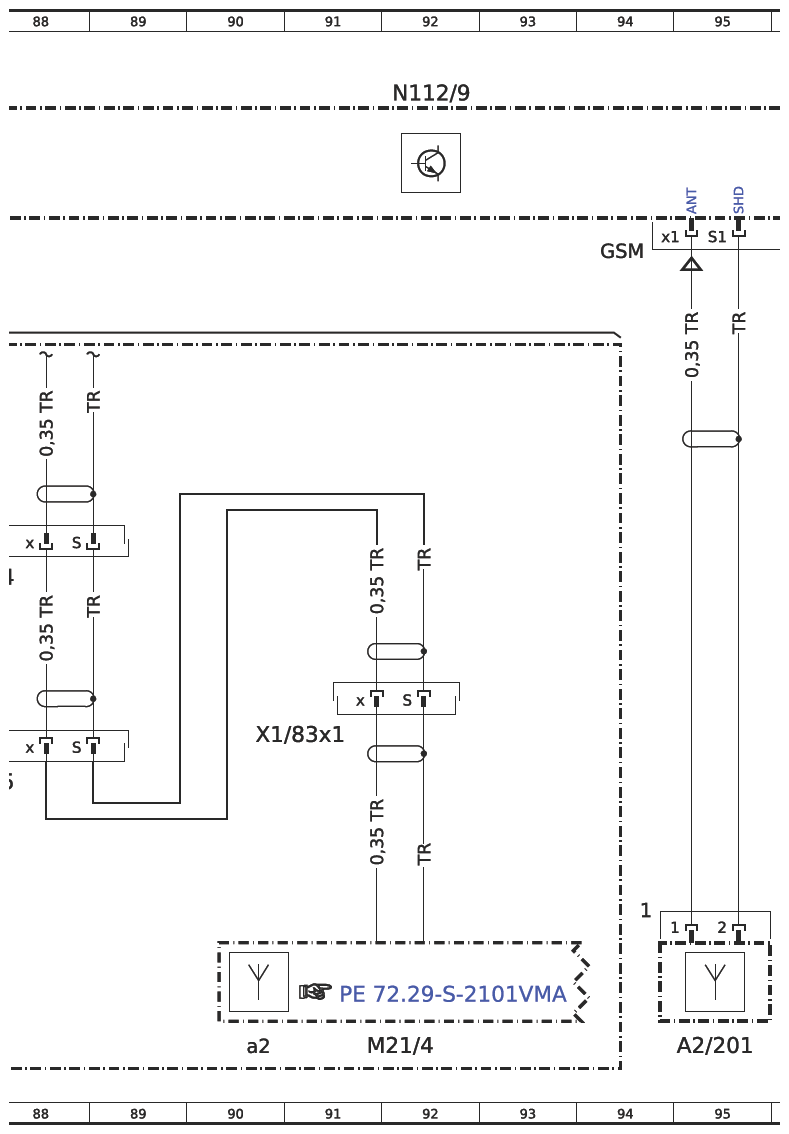

| A2/201 | HERMES GSM antenna | 95L |

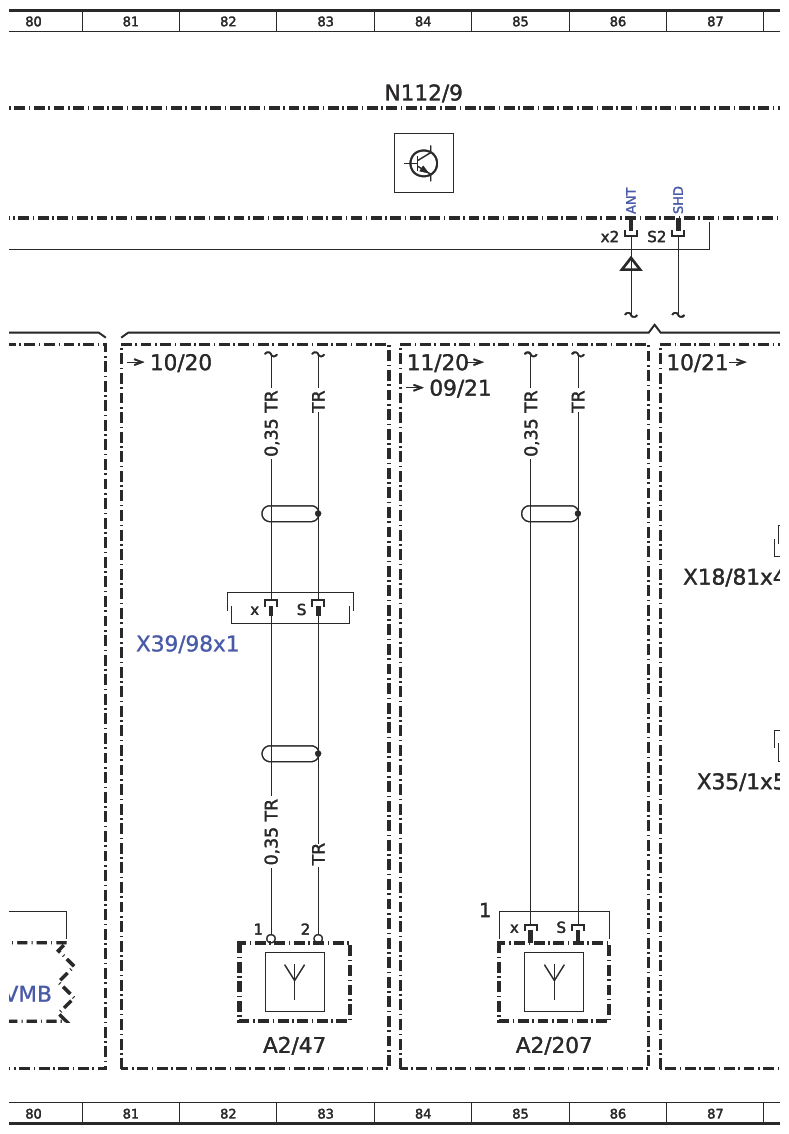

| A2/207 | GNSS antenna | 85L |

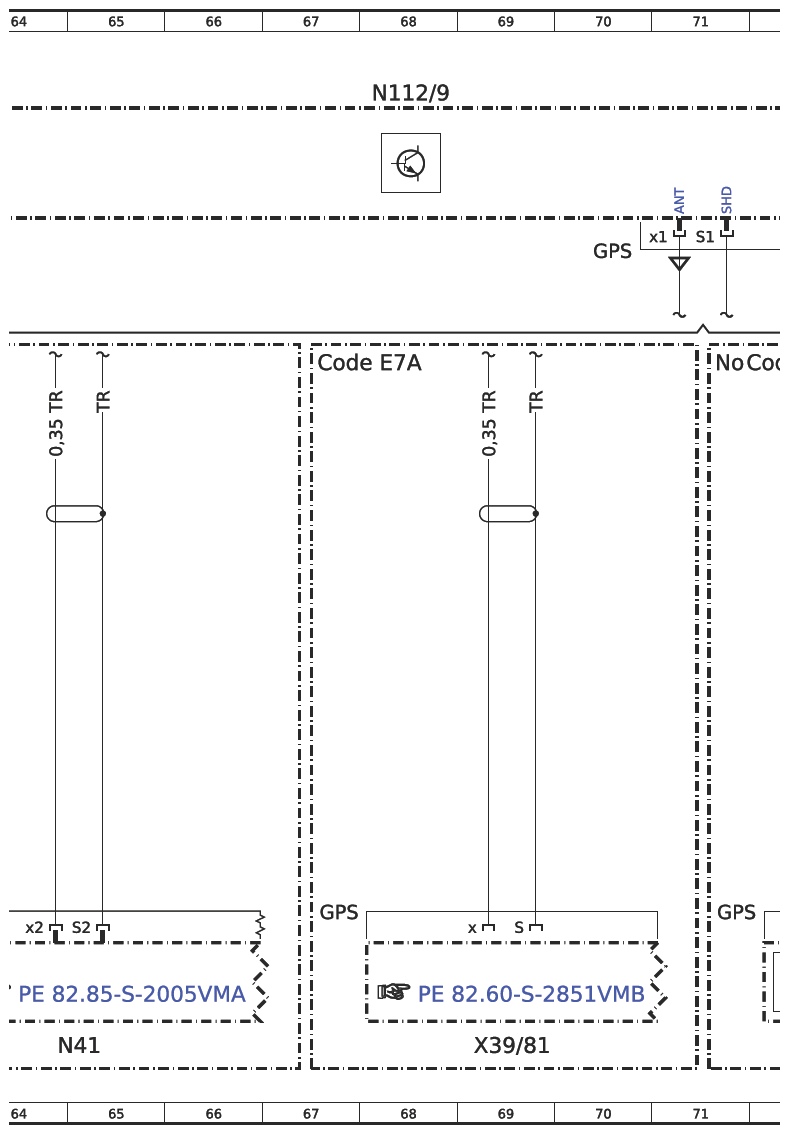

| A2/47 | GPS antenna | 83L |
| B25/39 | HERMES microphone | 52L |
| B25/4 | Hands-free system microphone | 56L |

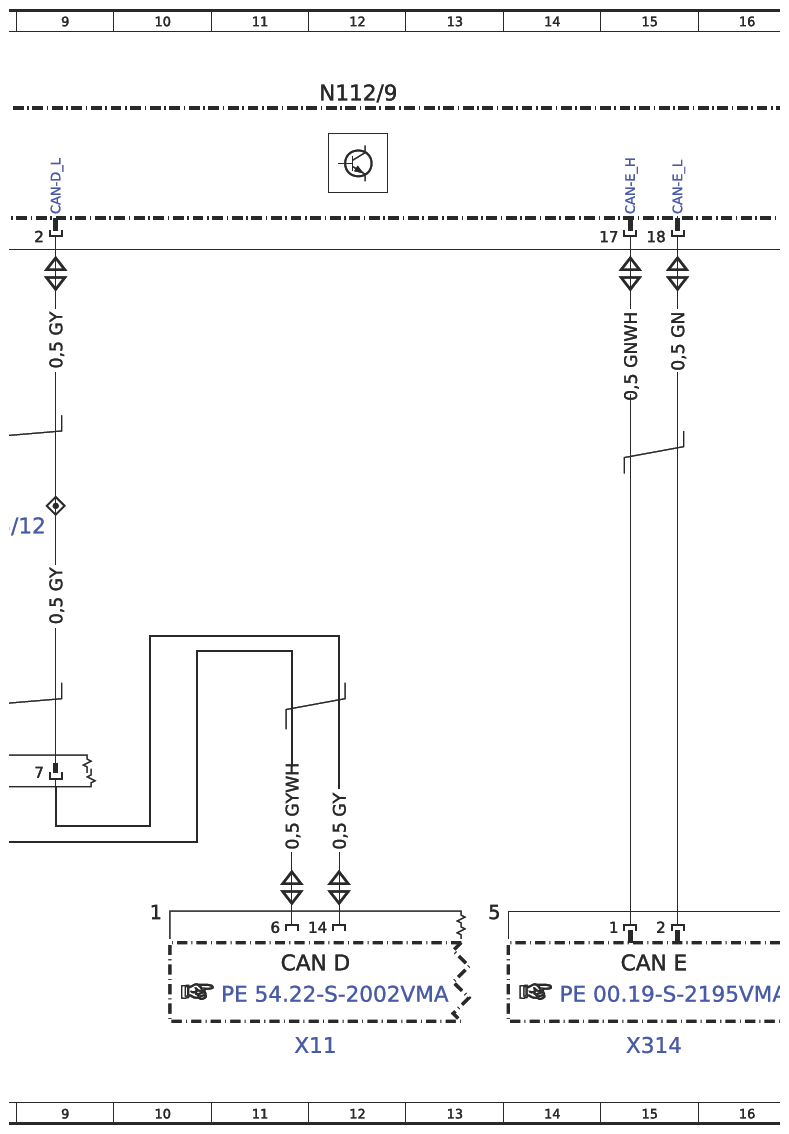

| CAN D | Diagnostic CAN | 11K |
| CAN E | Chassis CAN | 15K |
| Code E1N | Becker® MAP PILOT | 62D |
| Code E2R | Radio generation 2 | 44D |
| Code E2R | Radio generation 2 | 76D |
| Code E2R | Radio generation 2 | 58D |
| Code E2R | Radio generation 2 | 51D |
| Code E2R | Radio generation 2 | 54D |
| Code E2R | Radio generation 2 | 71D |
| Code E7A | Digital radio (DAB) pre-installation | 67D |
| Code E7A | Digital radio (DAB) pre-installation | 40D |
| Code ER0 | Radio preinstallation | 36D |
| Code EV6 | Preinstallation for Becker® MAP PILOT | 62D |
| Code L | Valid for left-hand drive vehicles | 5J |
| Code R | Valid for right-hand drive vehicles | 5J |
| Code S00 | Airbag control unit generation AB12 | 17D |
| Code S00 | Airbag control unit generation AB12 | 22D |
| Code S00 | Airbag control unit generation AB12 | 26D |
| Code SF2 | Electrically adjustable front passenger seat | 27H |
| Code SF2 | Electrically adjustable front passenger seat | 27H |
| Code SK5 | Automatic child seat recognition (ACSR) in front passenger seat | 22D |
| Code SK5 | Automatic child seat recognition (ACSR) in front passenger seat | 27D |

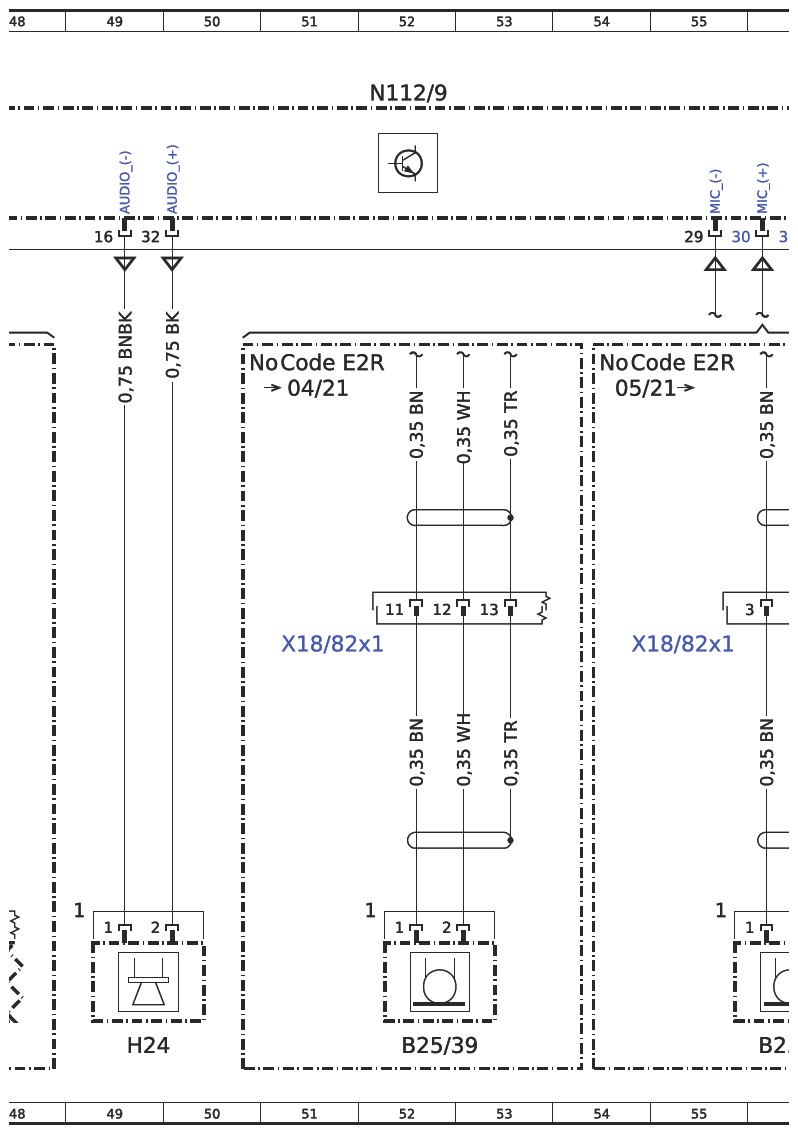

| H24 | HERMES speaker | 49L |
| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f85 | Fuse 85 | 2K |
| M21/4 | Left outside mirror | 92L |
| M21/4 | Left outside mirror | 109L |

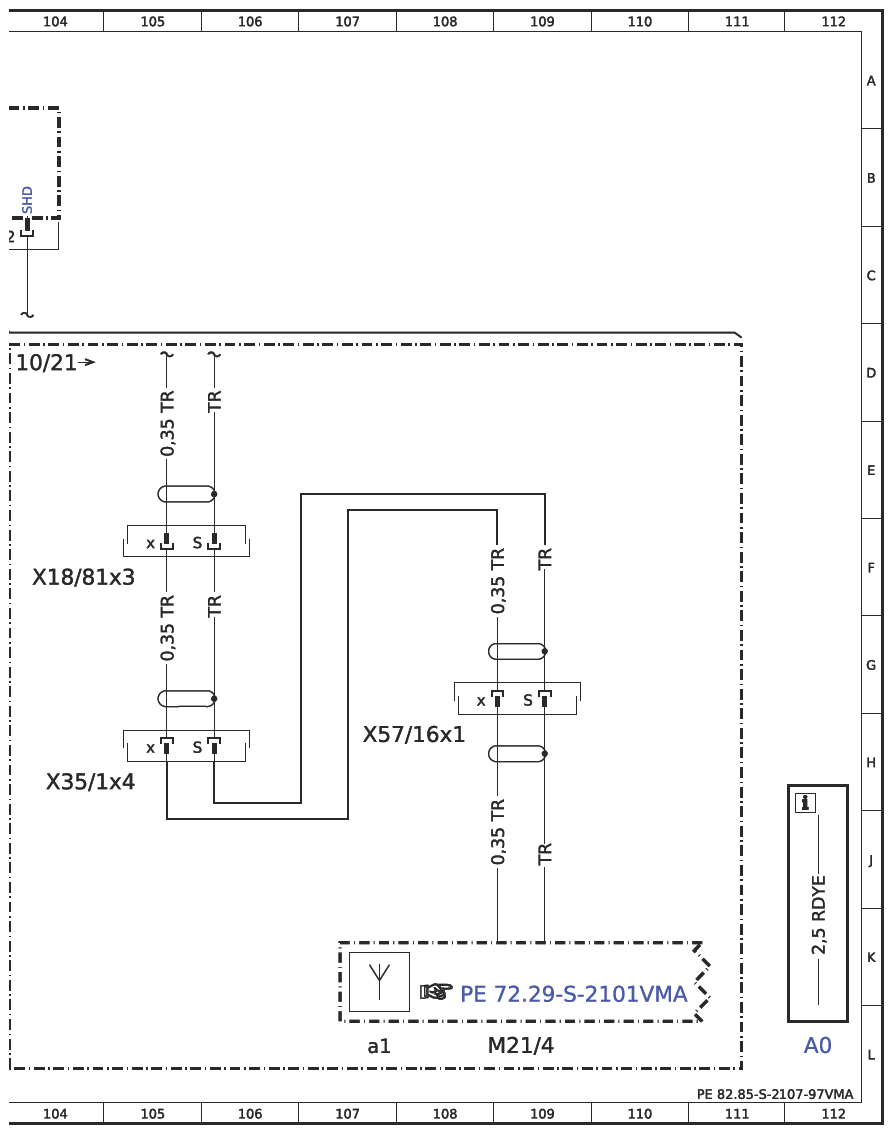

| M21/4a1 | LTE antenna | 107L |
| M21/4a2 | GNSS antenna | 90L |
| M21/5 | Right outside mirror | 101L |

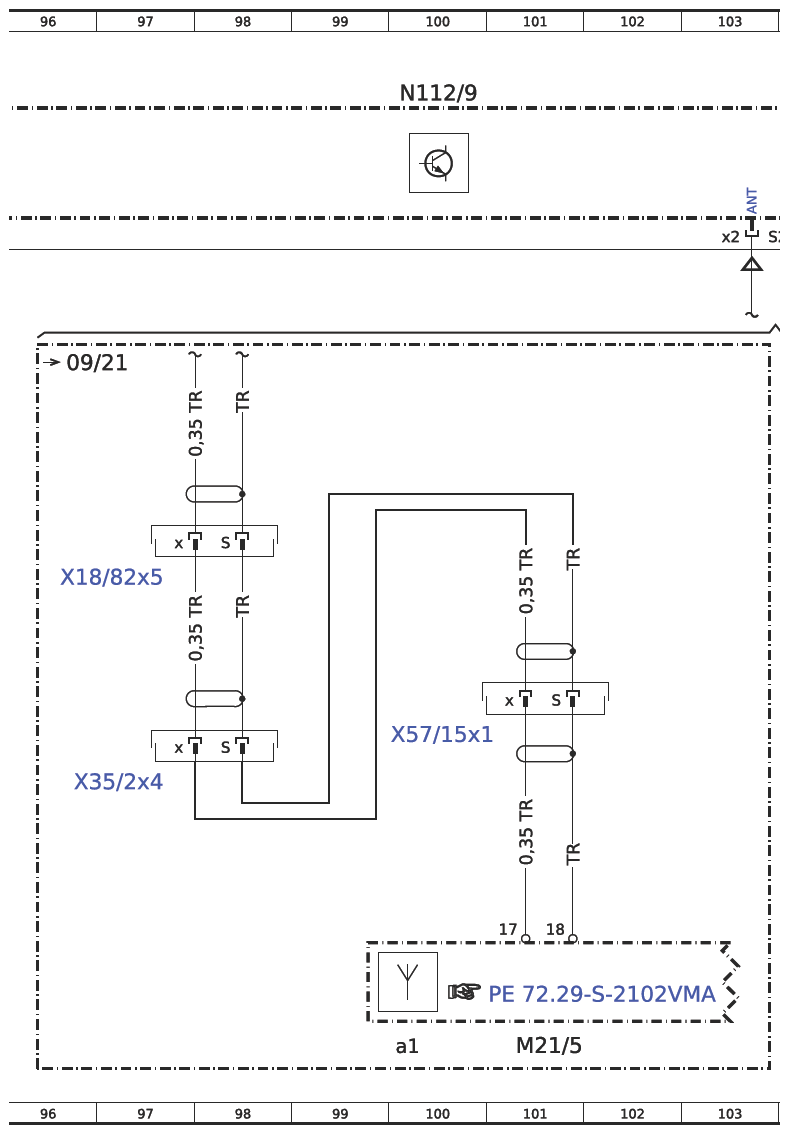

| M21/5a1 | Telephone antenna | 100L |

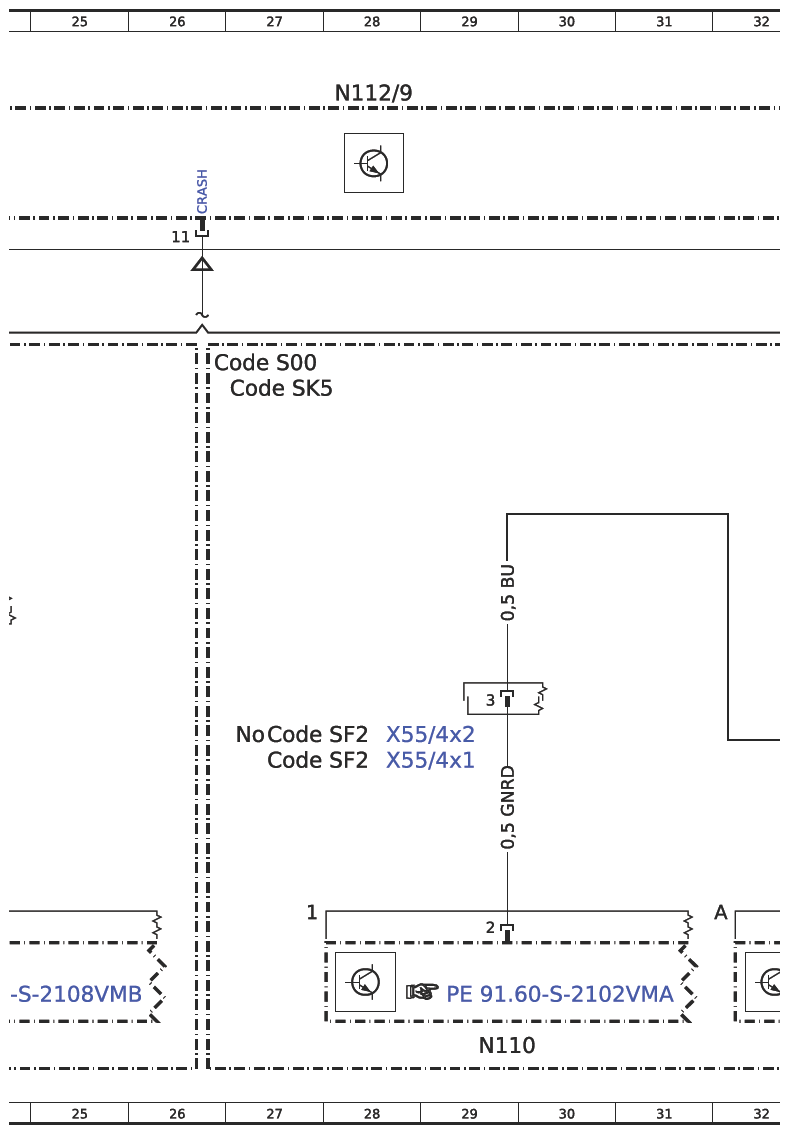

| N110 | Weight Sensing System (WSS) control unit | 29L |

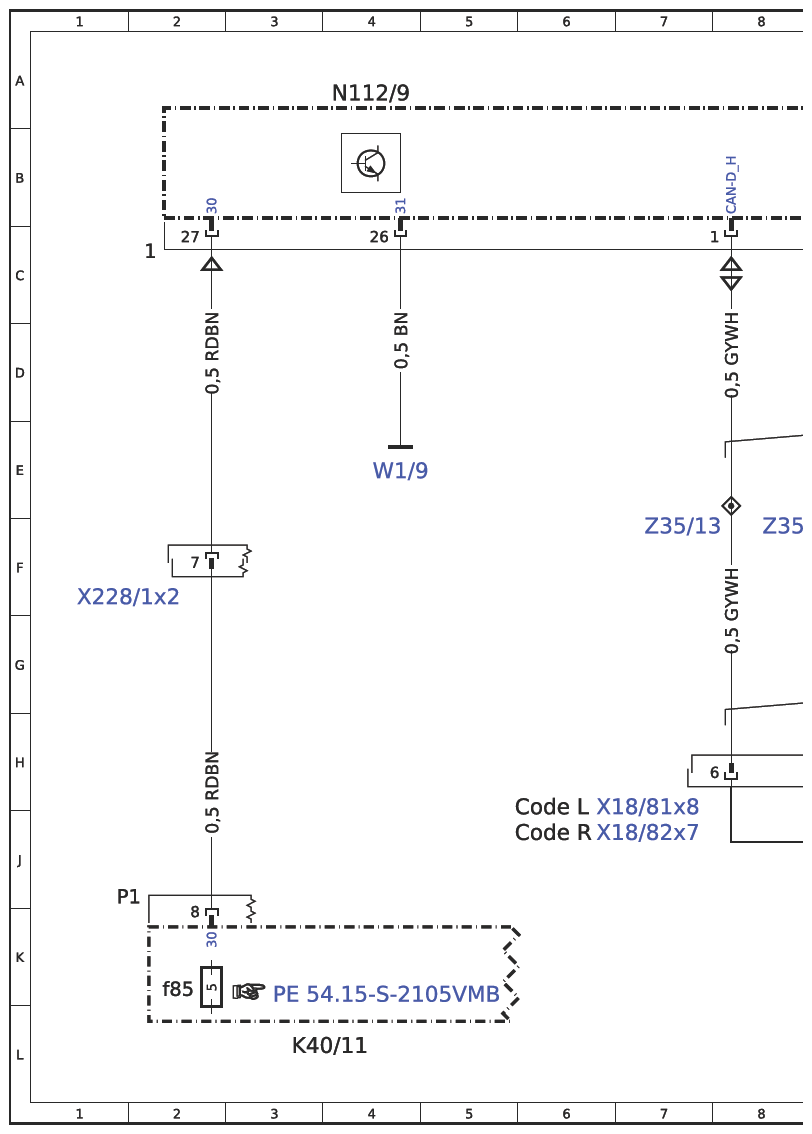

| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 44A |
| N112/9 | HERMES control unit | 60A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 68A |
| N112/9 | HERMES control unit | 76A |
| N112/9 | HERMES control unit | 84A |
| N112/9 | HERMES control unit | 52A |
| N112/9 | HERMES control unit | 92A |
| N112/9 | HERMES control unit | 100A |

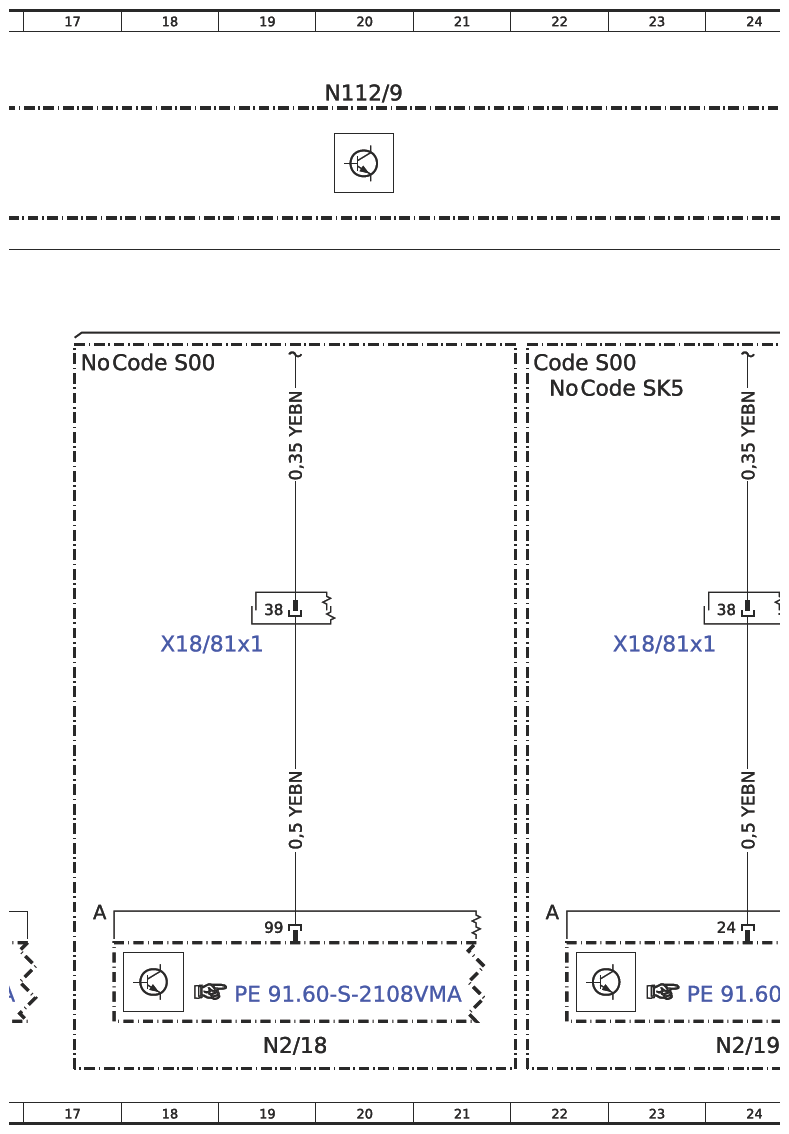

| N2/18 | Supplemental restraint system (SRS) control unit | 19L |
| N2/19 | Supplemental restraint system (SRS) control unit | 24L |
| N2/19 | Supplemental restraint system (SRS) control unit | 33L |
| N41 | Becker® MAP PILOT control unit | 65L |

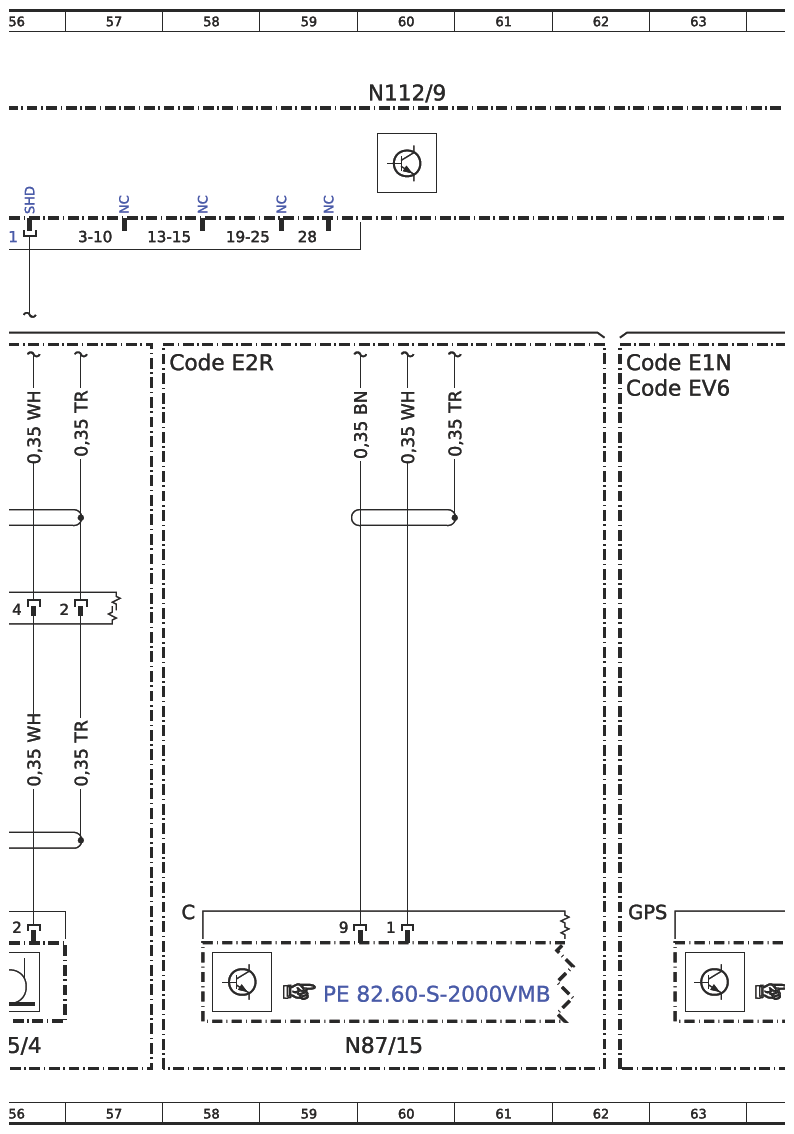

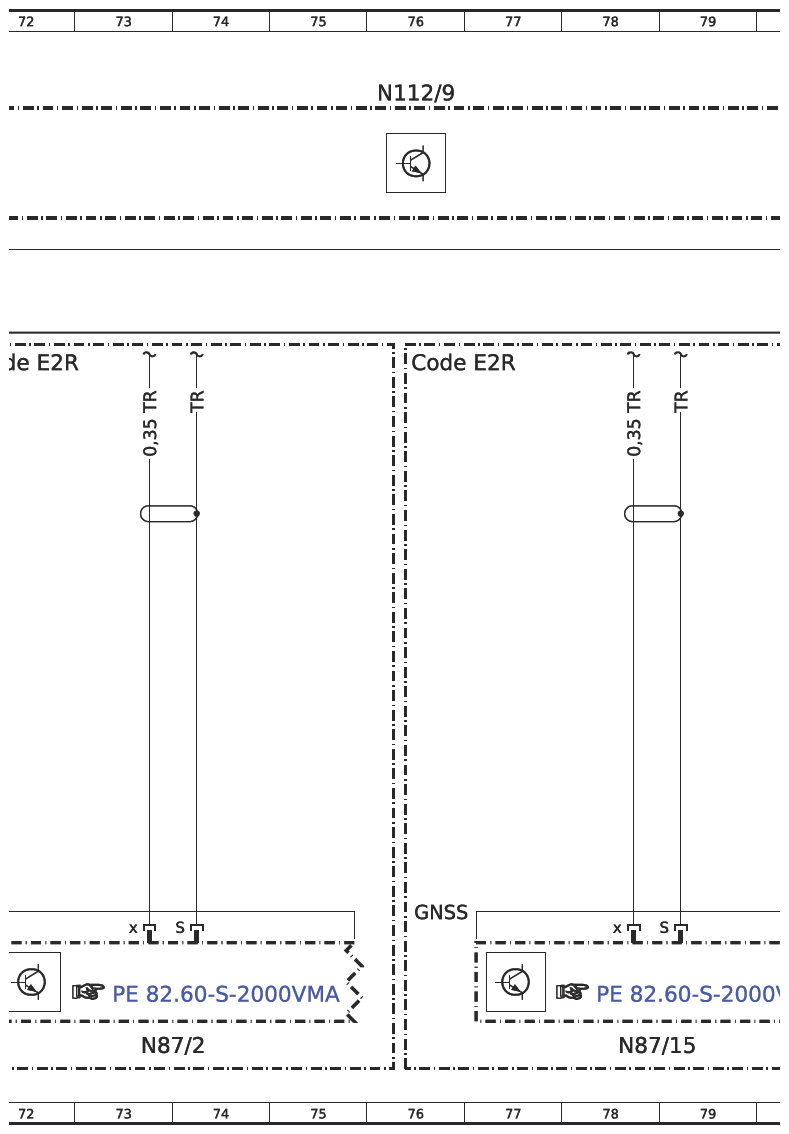

| N87/15 | Radio/radio navigation | 46L |
| N87/15 | Radio/radio navigation | 78L |
| N87/15 | Radio/radio navigation | 60L |
| N87/2 | Radio (Audio) | 73L |
| W1/9 | Right cockpit ground point | 4E |
| X1/83x1 | Left outside mirror GNSS antenna electrical connector | 91H |
| X11 | Diagnostic connector | 11L |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 19G |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 23G |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 33F |
| X18/81x3 | Left cockpit/main wiring harness electrical connector 3 | 104F |
| X18/81x4 | Left cockpit/main wiring harness electrical connector 4 | 87F |
| X18/81x8 | Left cockpit/main wiring harness electrical connector 8 | 7J |
| X18/82x1 | Right cockpit/main wiring harness electrical connector 1 | 51G |
| X18/82x1 | Right cockpit/main wiring harness electrical connector 1 | 55G |
| X18/82x5 | Right cockpit/main wiring harness electrical connector 5 | 97F |
| X18/82x7 | Right cockpit/main wiring harness electrical connector 7 | 7J |
| X228/1x2 | Cockpit wiring harness/fuse and relay module electrical connector 2 | 2F |
| X314 | Chassis CAN (CAN E) potential distributor electrical connector | 15L |
| X35/1x4 | Left front door electrical connector 4 | 104H |
| X35/1x5 | Left front door electrical connector 5 | 87H |
| X35/2x4 | Right front door electrical connector 4 | 97H |

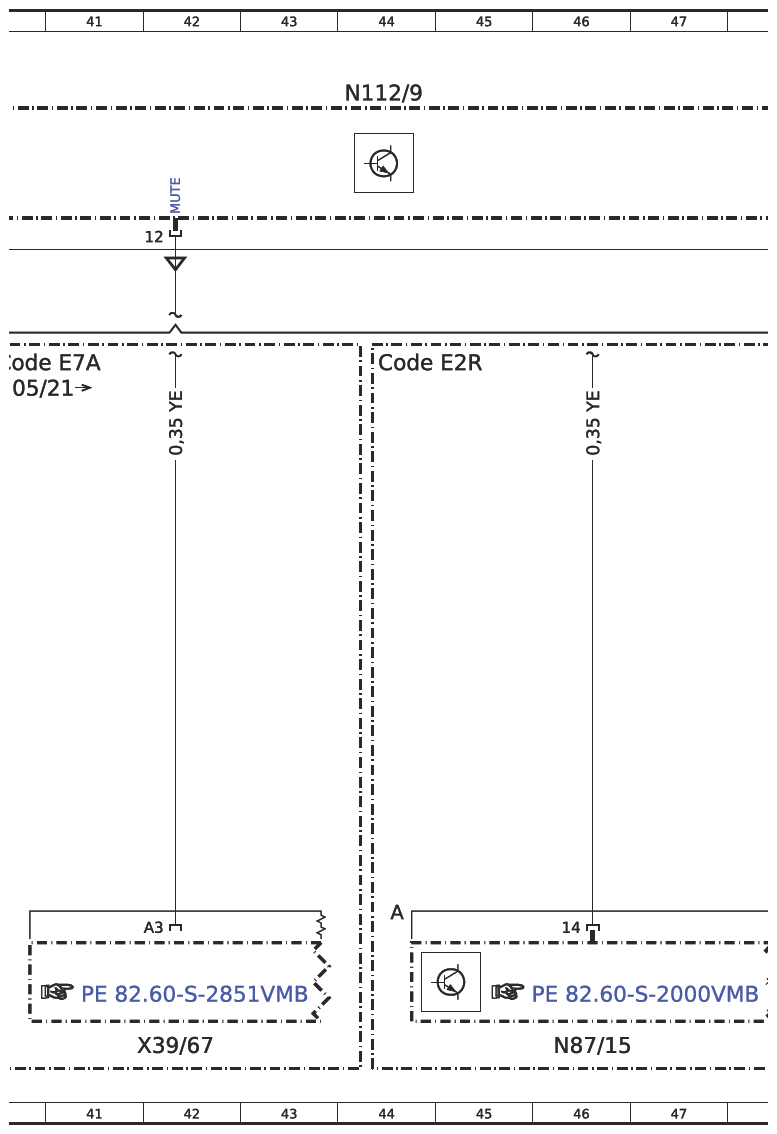

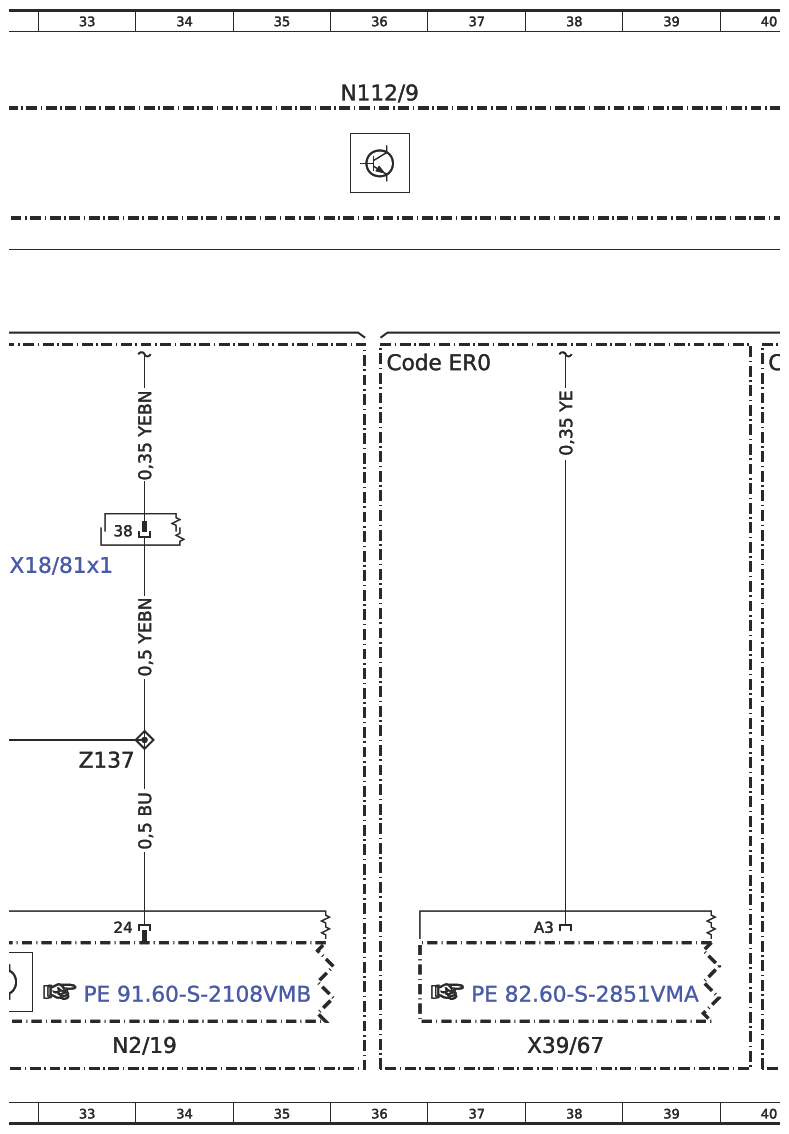

| X39/67 | Radio preinstallation electrical connector | 38L |
| X39/67 | Radio preinstallation electrical connector | 42L |
| X39/81 | Digital radio pre-installation electrical connector | 69L |
| X39/98x1 | GPS antenna electrical connector | 82G |
| X55/4x1 | Front passenger seat contact strip electrical connector | 29H |
| X55/4x2 | Front passenger seat contact strip electrical connector | 29H |
| X57/15x1 | Telephone antenna electrical connector | 100H |
| X57/16x1 | Left outside mirror LTE antenna electrical connector | 108H |
| Z137 | LIN for seat occupancy recognition end sleeve | 33H |
| Z35/12 | Diagnostic CAN low connector sleeve | 8F |
| Z35/13 | Diagnostic CAN high connector sleeve | 7F |
