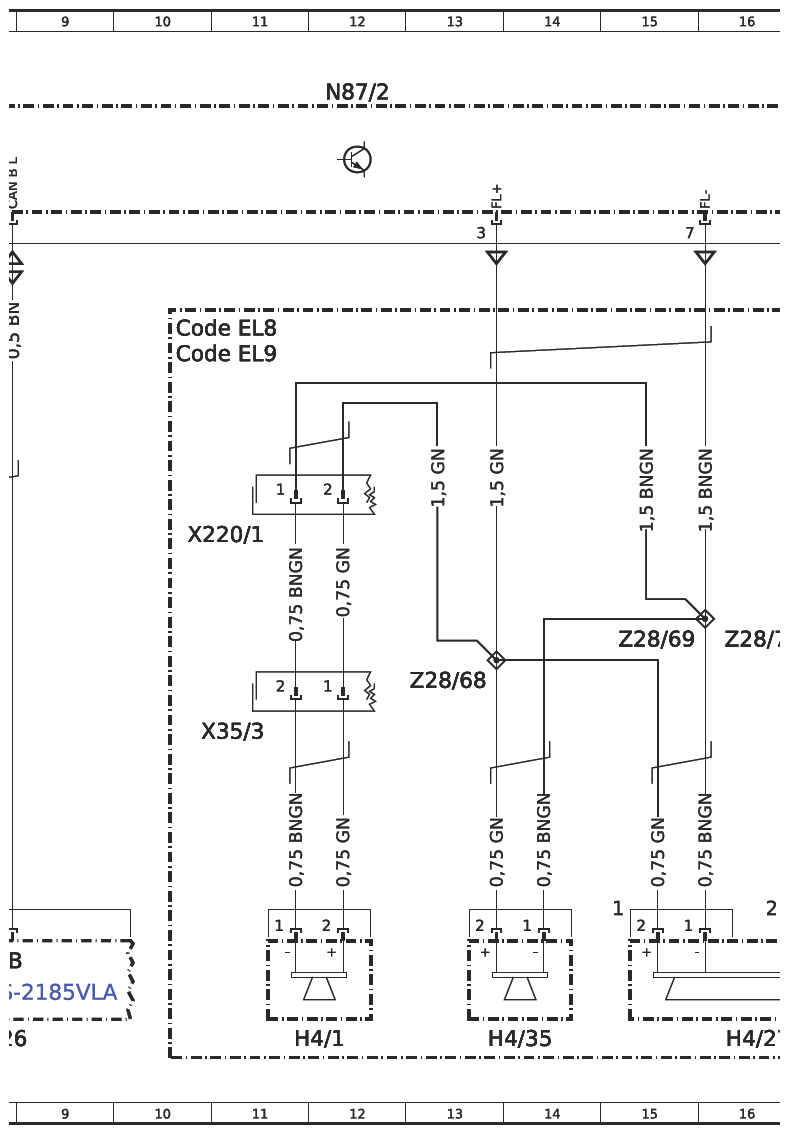

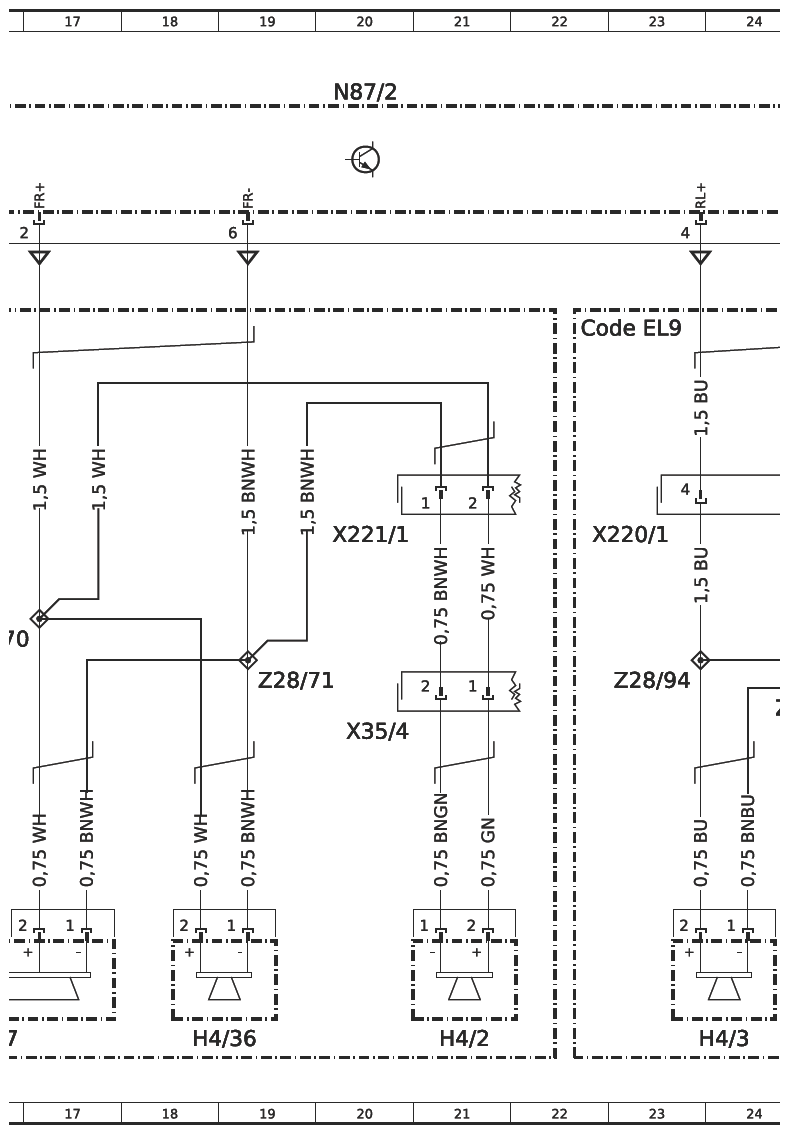

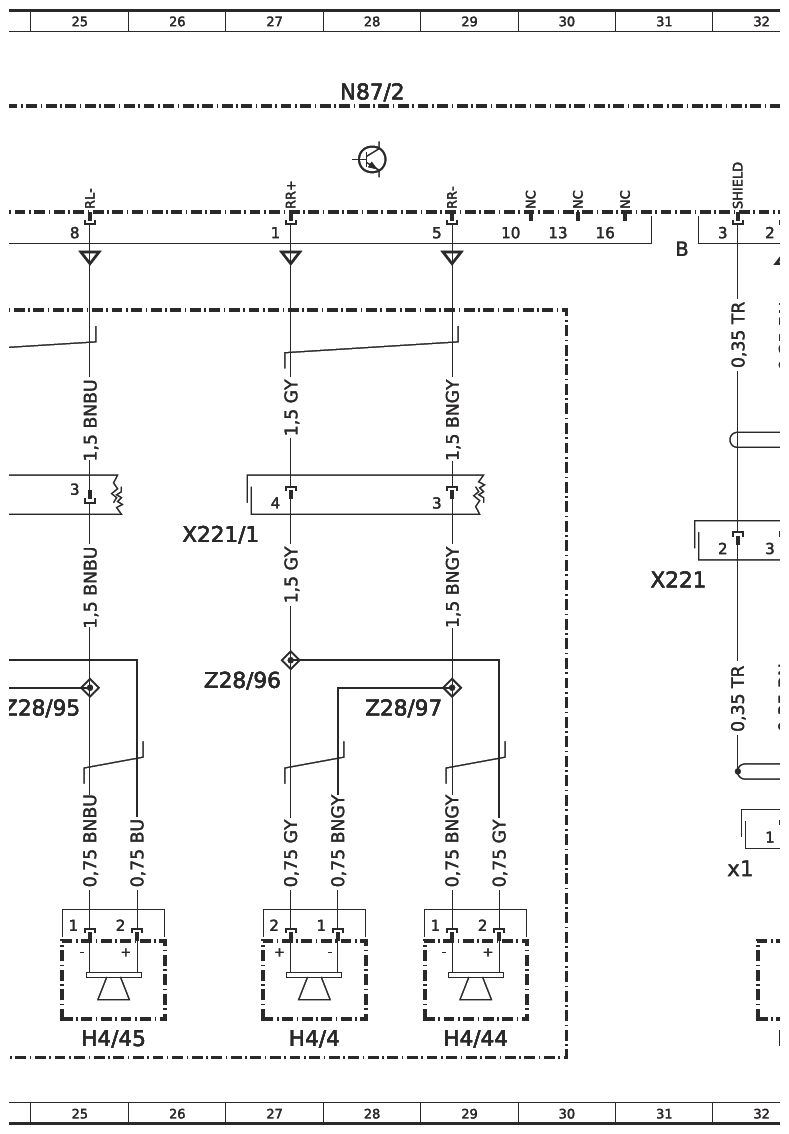

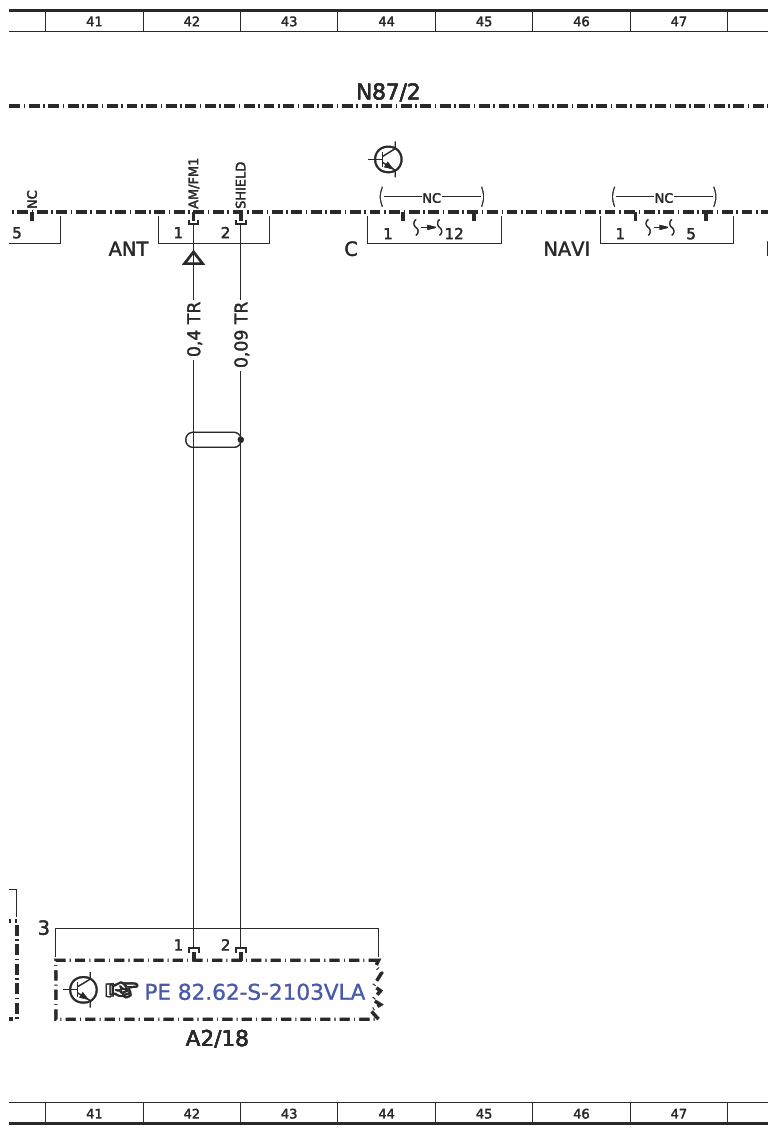

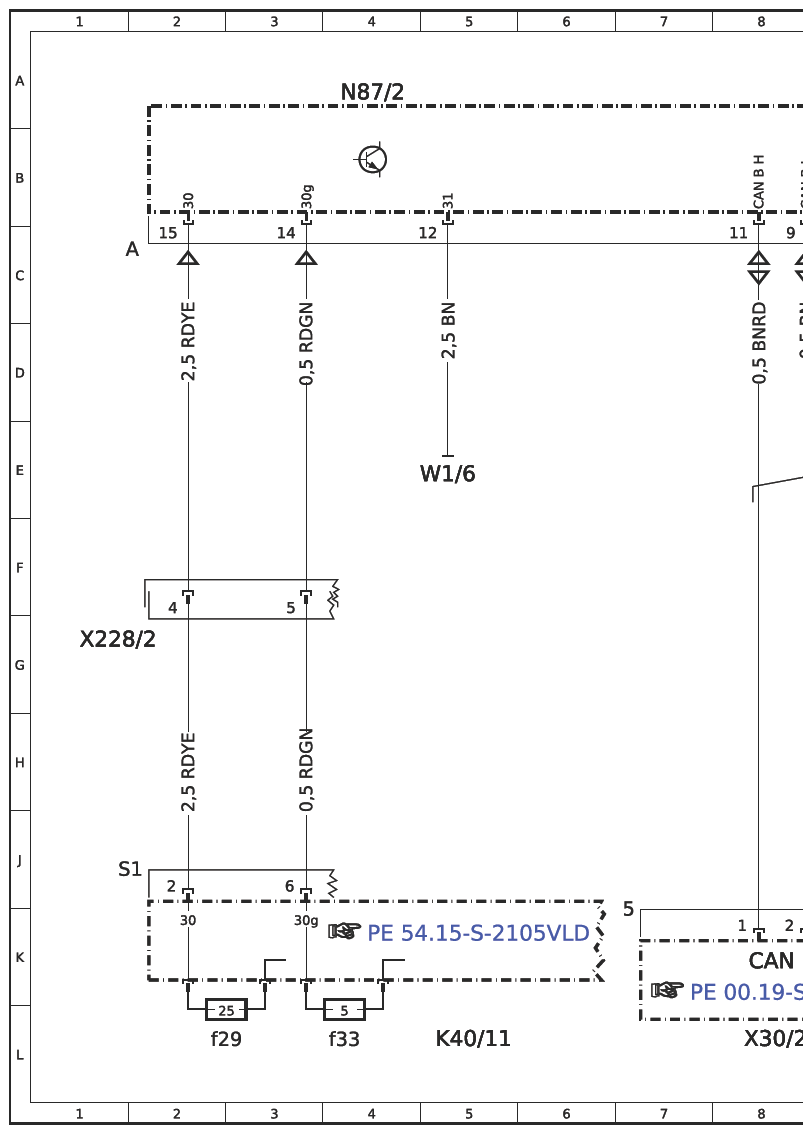

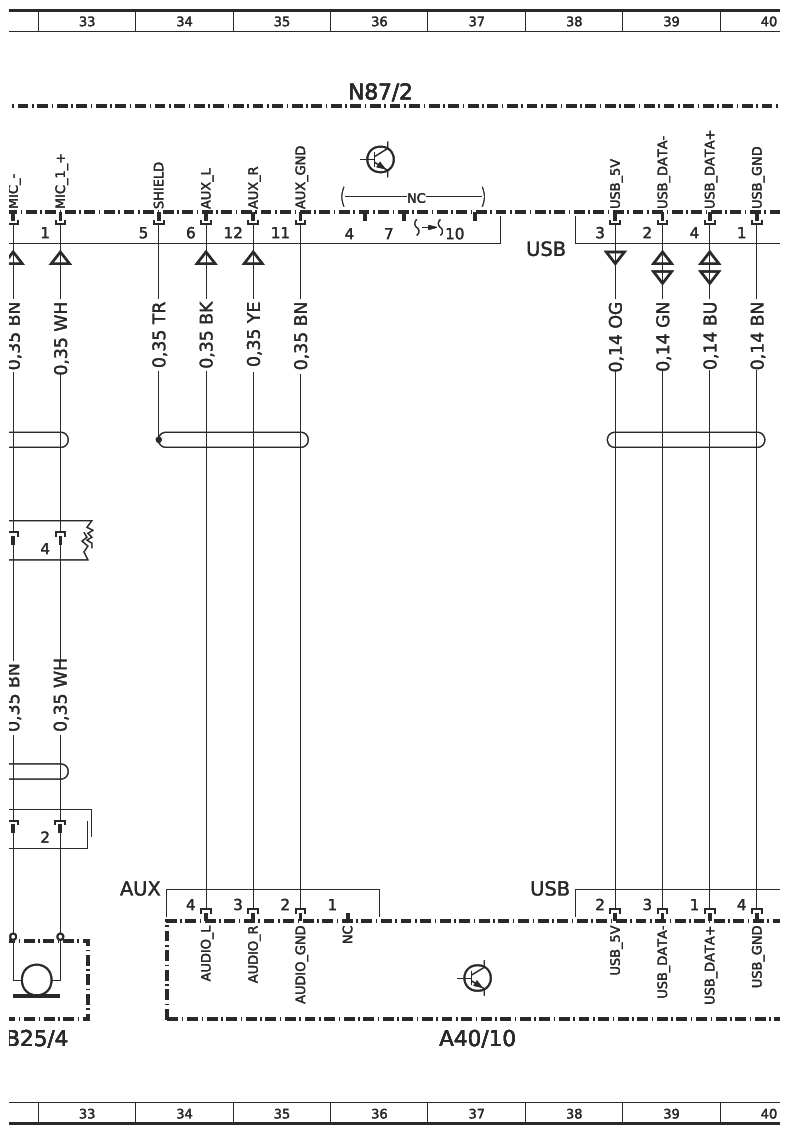

(Cockpit Management And Data System (COMAND) Control Unit Wiring Diagram - PE82.85-S-2101-97VLA)
Model 447.6 with code EN6 (Audio 10) with code ZL3 (National version for Latin America) except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) N87/2
Model 447.7 with code EN6 (Audio 10) with code ZL3 (National version for Latin America) except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) N87/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A2/18 | FM/AM antenna amplifier | 42L |
| A40/10 | USB/AUX connection | 37L |
| B25/4 | Hands-free system microphone | 32L |
| B25/4x1 | Hands-free system microphone electrical connector | 32J |
| CAN B | Interior CAN | 8K |
| Code EL8 | Front two-way speaker | 10D |
| Code EL9 | Front and rear two-way speakers | 22D |
| Code EL9 | Front and rear two-way speakers | 10D |
| H4/1 | Left front door bass/midrange speaker | 12L |
| H4/2 | Right front door bass/midrange speaker | 21L |
| H4/27 | Center instrument panel speaker | 16L |
| H4/3 | Left rear side wall speaker | 24L |
| H4/35 | Left instrument panel speaker | 14L |
| H4/36 | Right instrument panel speaker | 18L |
| H4/4 | Right rear side wall speaker | 27L |
| H4/44 | Right rear side wall tweeter | 29L |
| H4/45 | Left rear side wall tweeter | 25L |
| K40/11 | Firewall fuse and relay module | 5L |
| K40/11f29 | Fuse 29 | 2L |
| K40/11f33 | Fuse 33 | 4L |
| N87/2 | Radio (Audio) | 4A |
| N87/2 | Radio (Audio) | 12A |
| N87/2 | Radio (Audio) | 20A |
| N87/2 | Radio (Audio) | 28A |
| N87/2 | Radio (Audio) | 36A |
| N87/2 | Radio (Audio) | 44A |
| W1/6 | Cockpit ground point | 5E |
| X220/1 | Left main wiring harness/cockpit wiring harness electrical connector 2 | 23F |
| X220/1 | Left main wiring harness/cockpit wiring harness electrical connector 2 | 11F |
| X221 | Right main wiring harness/cockpit wiring harness electrical connector 1 | 31F |
| X221/1 | Right main wiring harness/cockpit wiring harness electrical connector 2 | 27F |
| X221/1 | Right main wiring harness/cockpit wiring harness electrical connector 2 | 20F |
| X228/2 | Cockpit wiring harness/fuse and relay module electrical connector 3 | 1G |
| X30/26 | Interior CAN (CAN B) potential distributor electrical connector | 8L |
| X35/3 | Left front electrical connector 2 | 11H |
| X35/4 | Right front electrical connector 2 | 20H |
| Z28/68 | Left cockpit speaker (+) connector sleeve | 13G |
| Z28/69 | Left cockpit speaker (-) connector sleeve | 15G |
| Z28/70 | Right cockpit speaker (+) connector sleeve | 16G |
| Z28/71 | Right cockpit speaker (-) connector sleeve | 19G |
| Z28/94 | Left side wall speaker (+) connector sleeve | 23G |
| Z28/95 | Left side wall speaker (-) connector sleeve | 25H |
| Z28/96 | Right side wall speaker (+) connector sleeve | 27G |
| Z28/97 | Right side wall speaker (-) connector sleeve | 28H |
