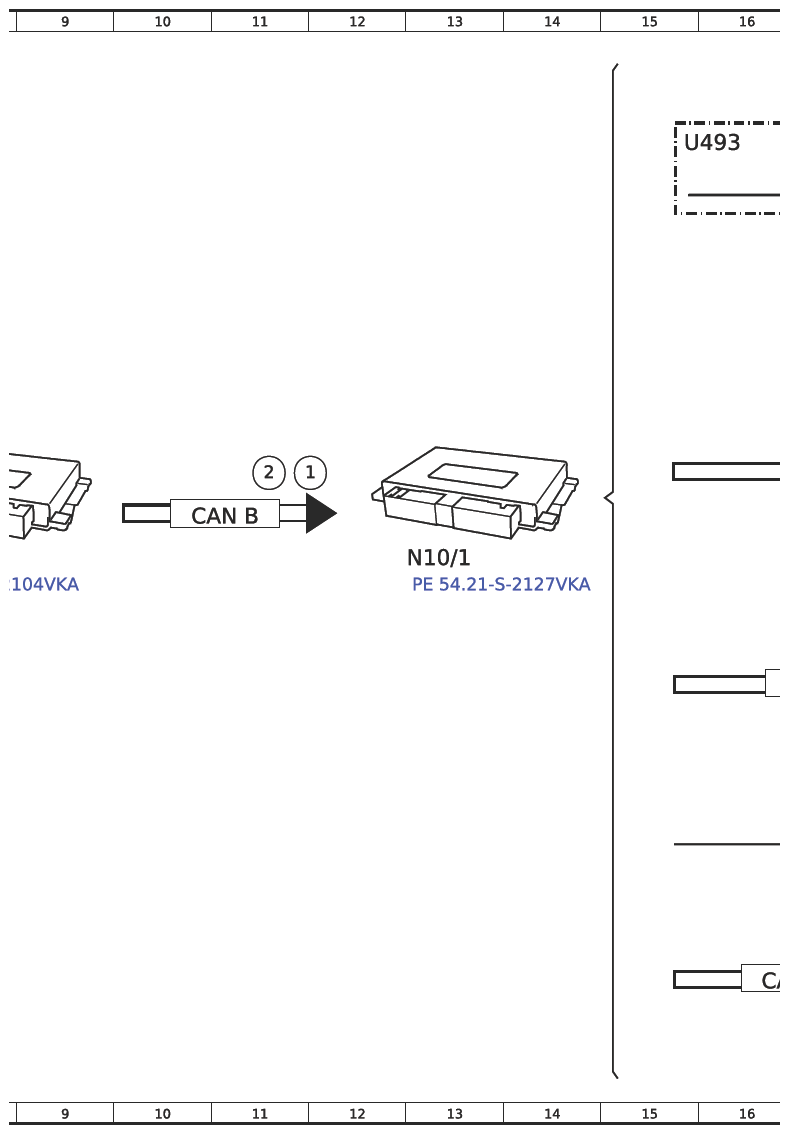

Function Schematic, Turn Signaling - PE82.10-S-2509-97A
Model 447 with code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Combination switch, status | 11E |
| 1 | Combination switch, status | 6E |
| 2 | Circuit 15, status | 11E |
| 3 | Left turn signal light, request | 17B |
| 4 | Left turn signal light, request | 22E |
| 4 | Left turn signal light, request | 33K |
| 4 | Left turn signal light, request | 18G |
| 4 | Left turn signal light, request | 24C |
| 5 | Flasher frequency, signal | 22E |
| 6 | Flasher frequency, signal | 21E |
| 6 | Flasher frequency, signal | 32K |
| 6 | Flasher frequency, signal | 17G |
| 6 | Flasher frequency, signal | 31E |
| 7 | Display, message | 38E |
| 8 | Speaker, actuation | 39G |
| A1 | Instrument cluster | 34D |
| A40/16 | Head unit/instrument cluster display cluster | 40F |
| CAN B | Interior CAN | 19E |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 16K |
| CAN B | Interior CAN | 17G |
| CAN B | Interior CAN | 24K |
| CAN B | Interior CAN | 31K |
| CAN HMI2 | User interface CAN 2 | 28E |
| CAN PER | Peripherals CAN | 23D |
| Code E57 | Electrical system for trailer socket | 34J |
| Code L45 | MULTIBEAM LED with High Beam Assist Plus | 21A |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 30H |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 30G |
| Code Q22 | Trailer hitch with non-removable ball head | 34J |
| Code Q50 | Trailer hitch with removable ball head | 34J |
| E1 | Left front lamp unit | 18C |
| E1/1 | Left front LED lamp unit | 30B |
| E1/1n9 | Left headlamp control unit | 23B |
| E2 | Right front lamp unit | 18C |
| E2/1 | Right front LED lamp unit | 30B |
| E2/1n9 | Right headlamp control unit | 23B |
| E22/1 | Left additional turn signal lamp | 25G |
| E22/2 | Right additional turn signal lamp | 25G |
| E3 | Left rear lamp unit | 31G |
| E3/1 | Left rear LED lamp unit | 31J |
| E4 | Right rear lamp unit | 31H |
| E4/1 | Right rear LED lamp unit | 31J |
| Flex E | Chassis FlexRay | 5F |
| H4/61 | Instrument cluster speaker | 40H |
| HSVL | High-speed video link | 37E |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 13F |
| N133/1 | Instrument cluster control unit | 34G |
| N28/1 | Trailer recognition (AAG) control unit | 34L |
| N69/3 | Left front door control unit | 19G |
| N69/4 | Right front door control unit | 19H |
| N73/8 | Electronic ignition lock (EZS) control unit | 7F |
| N73/8 | Electronic ignition lock (EZS) control unit | 23F |
| N80 | Steering column tube module (MRM) control unit | 2F |
| U493 | Valid for halogen lamp unit |
15B |
| X58 | Trailer socket (13-pin) | 40L |
