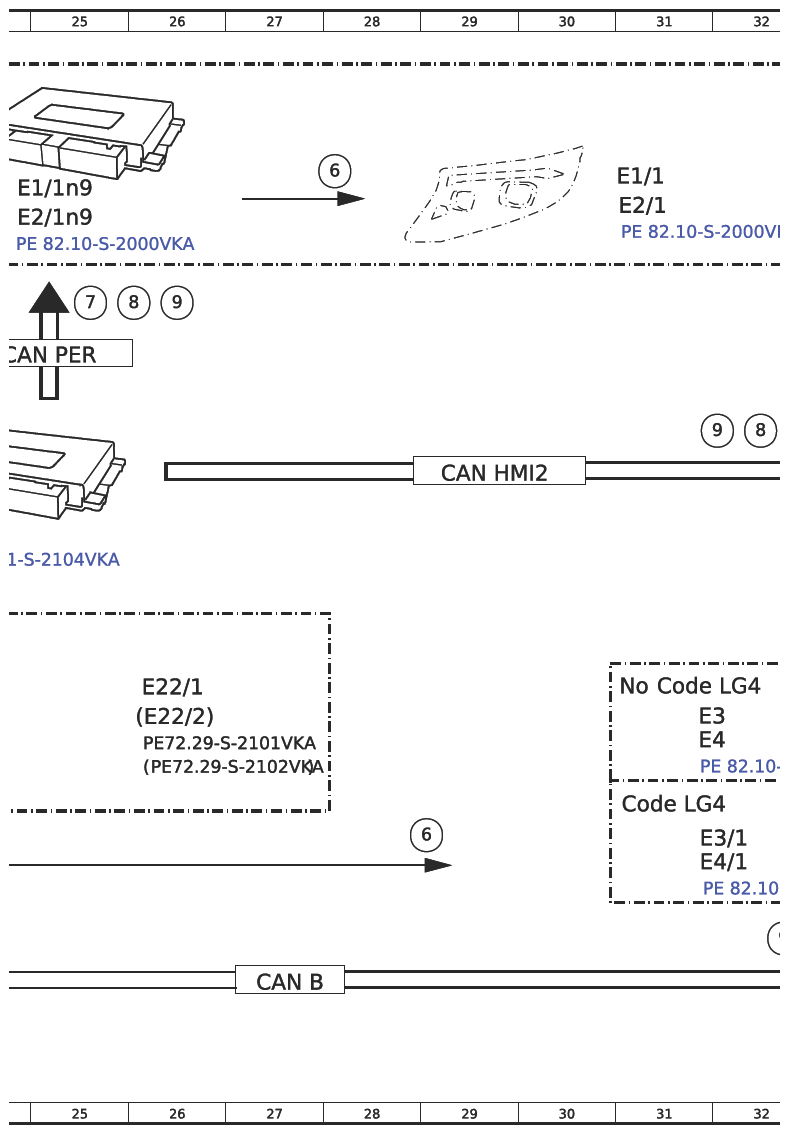

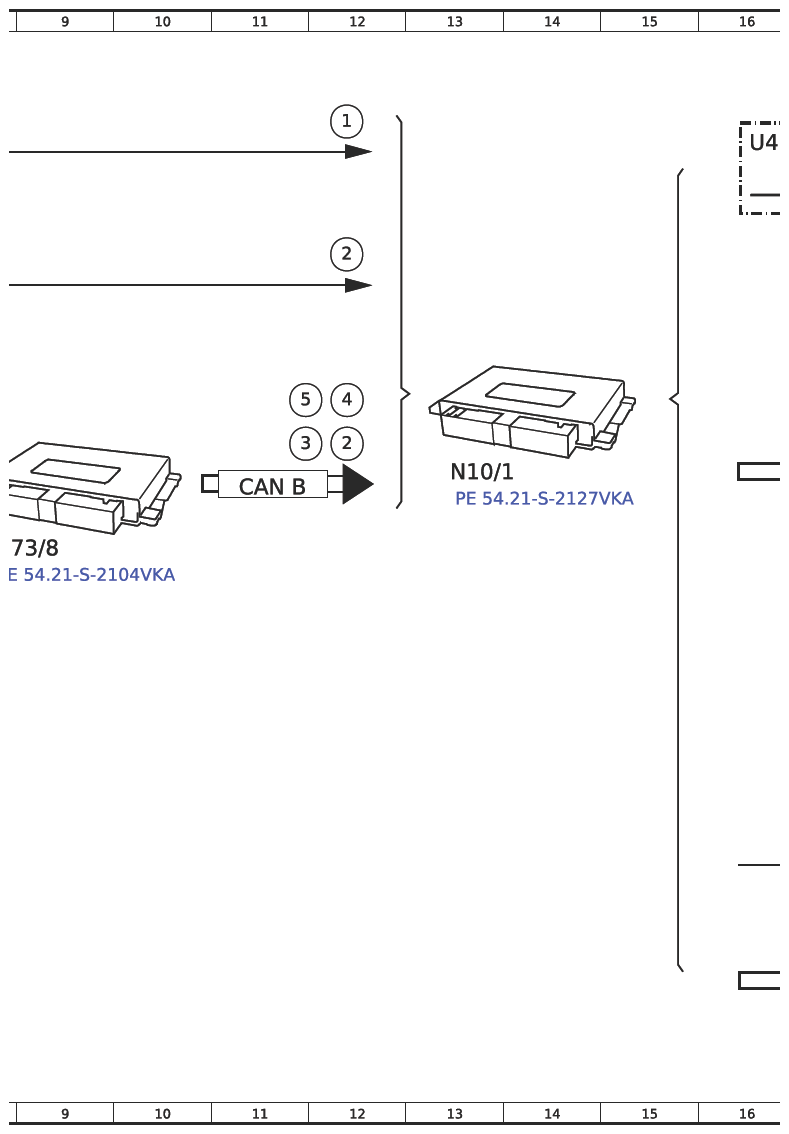

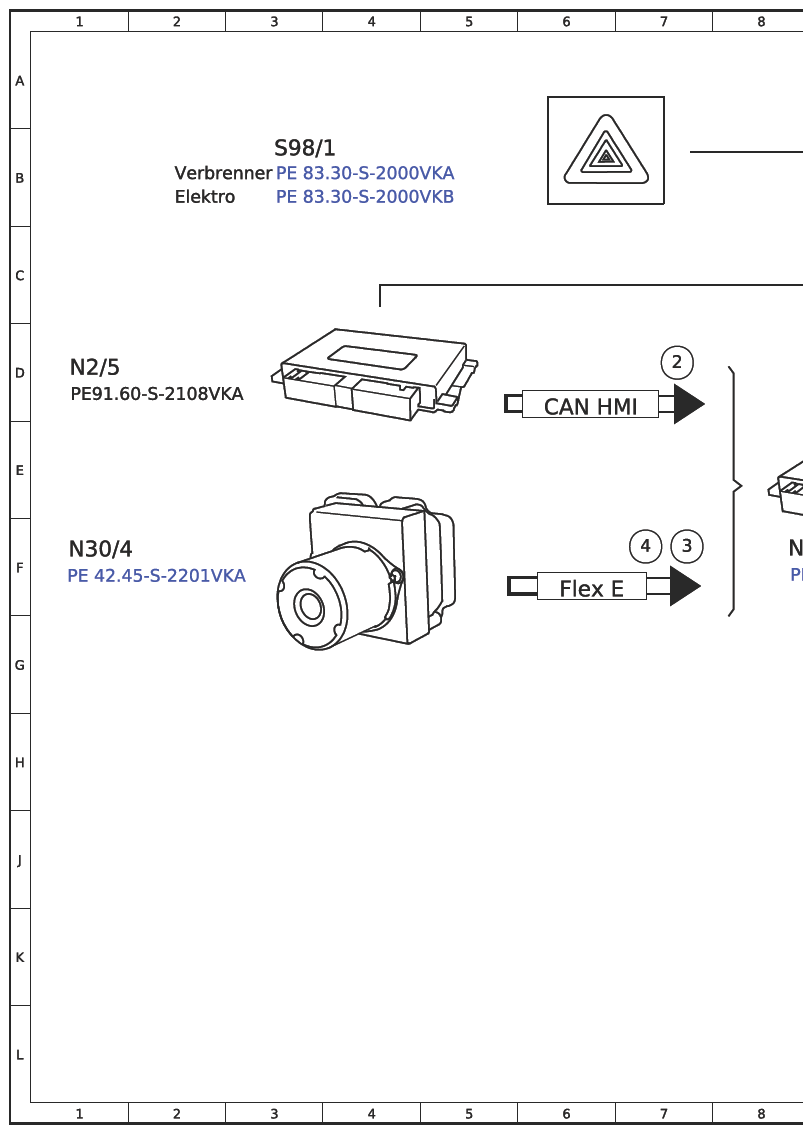

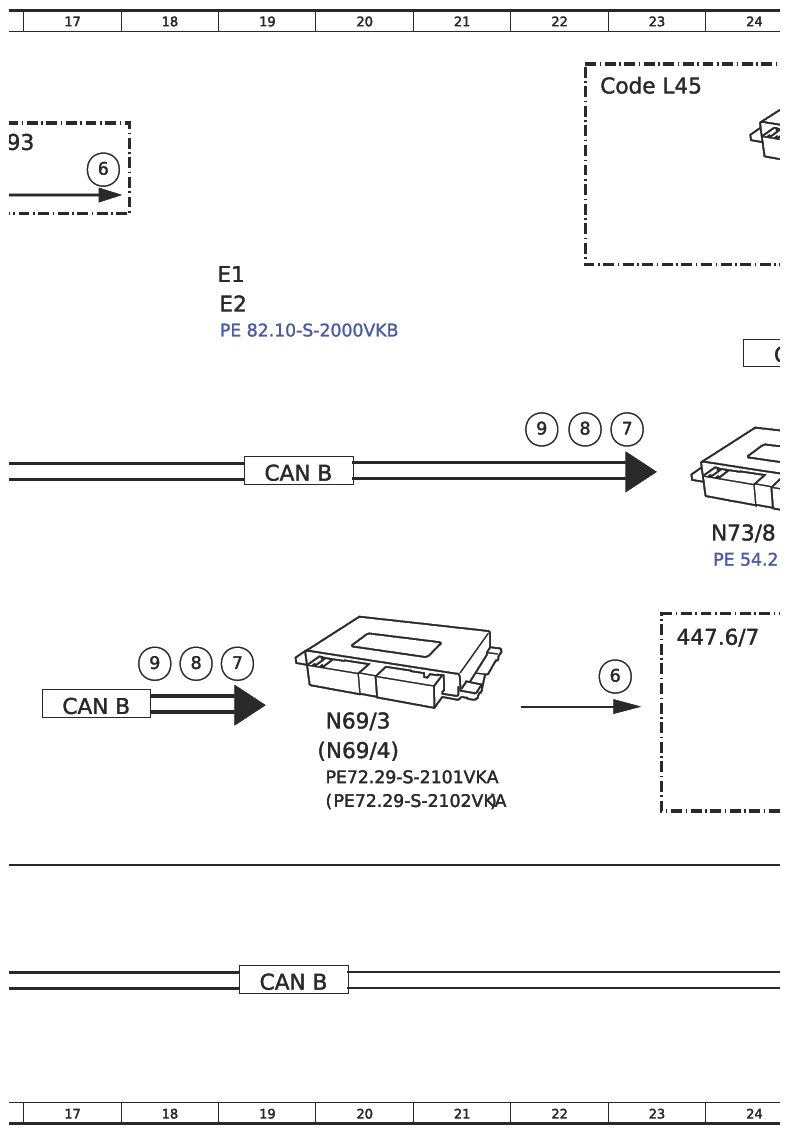

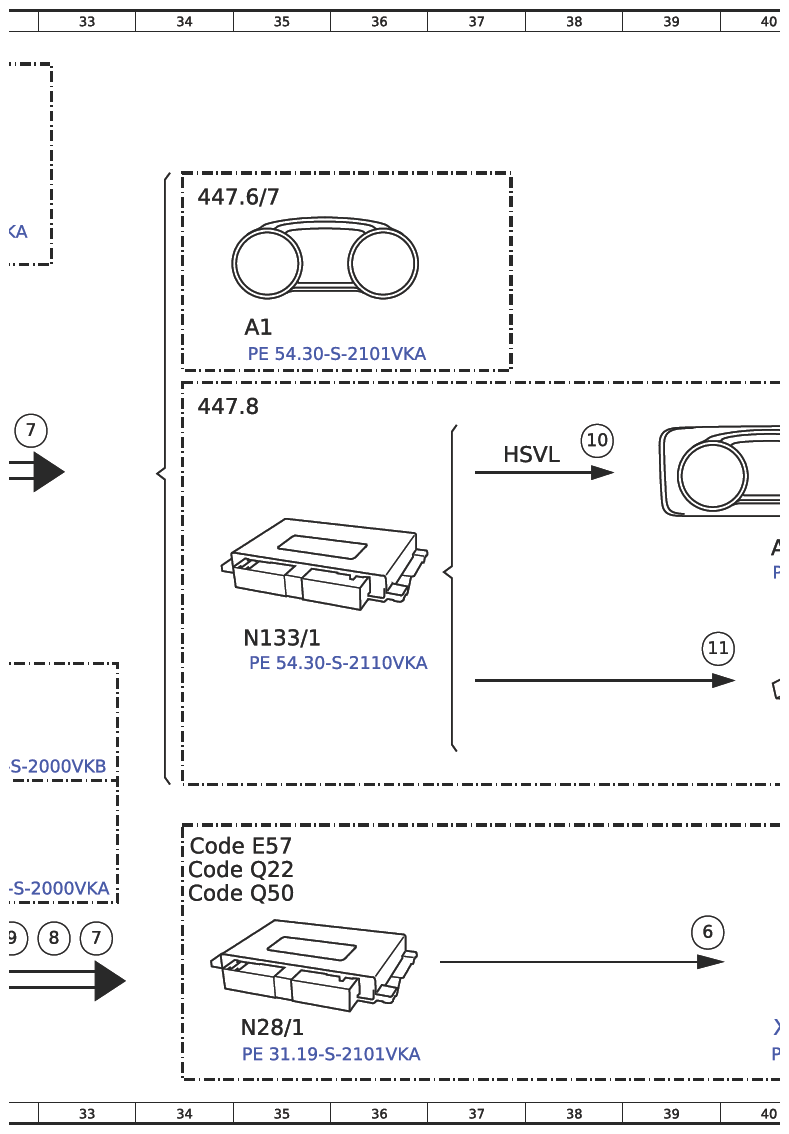

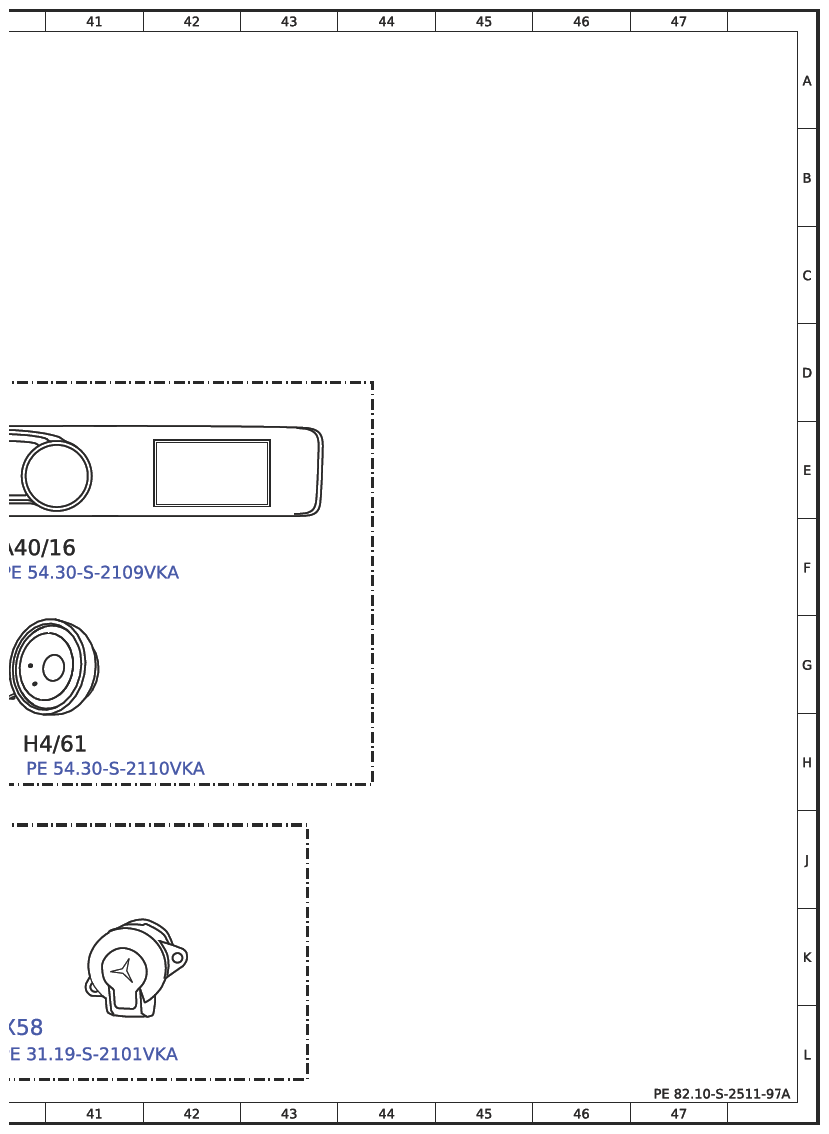

Function Schematic, Hazard Warning Flashing - PE82.10-S-2511-97A
Model 447 with code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Hazard warning system button, status | 12A |
| 10 | Display, message | 38E |
| 11 | Speaker, actuation | 39G |
| 2 | Crash, signal | 7D |
| 2 | Crash, signal | 12C |
| 2 | Crash, signal | 12E |
| 3 | Hazard warning flasher, request | 11E |
| 3 | Hazard warning flasher, request | 7F |
| 4 | Emergency stop, signal | 12D |
| 4 | Emergency stop, signal | 7F |
| 5 | Central locking (CL [ZV]), status | 11D |
| 6 | Turn signal light, actuation | 17B |
| 6 | Turn signal light, actuation | 28B |
| 6 | Turn signal light, actuation | 29J |
| 6 | Turn signal light, actuation | 23G |
| 6 | Turn signal light, actuation | 39K |
| 7 | Left turn signal light, request | 23E |
| 7 | Left turn signal light, request | 25C |
| 7 | Left turn signal light, request | 33K |
| 7 | Left turn signal light, request | 32E |
| 7 | Left turn signal light, request | 19G |
| 8 | Right turn signal light, request | 22E |
| 8 | Right turn signal light, request | 33K |
| 8 | Right turn signal light, request | 26C |
| 8 | Right turn signal light, request | 32E |
| 8 | Right turn signal light, request | 18G |
| 9 | Flasher frequency, signal | 22E |
| 9 | Flasher frequency, signal | 32K |
| 9 | Flasher frequency, signal | 26C |
| 9 | Flasher frequency, signal | 32E |
| 9 | Flasher frequency, signal | 18G |
| A1 | Instrument cluster | 35D |
| A40/16 | Head unit/instrument cluster display cluster | 40F |
| CAN B | Interior CAN | 19E |
| CAN B | Interior CAN | 11E |
| CAN B | Interior CAN | 19K |
| CAN B | Interior CAN | 27K |
| CAN B | Interior CAN | 17H |
| CAN HMI | User interface CAN | 6D |
| CAN HMI2 | User interface CAN 2 | 29E |
| CAN PER | Peripherals CAN | 24D |
| Code E57 | Electrical system for trailer socket | 34J |
| Code L45 | MULTIBEAM LED with High Beam Assist Plus | 22A |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 31J |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 31G |
| Code Q22 | Trailer hitch with non-removable ball head | 34J |
| Code Q50 | Trailer hitch with removable ball head | 34J |
| E1 | Left front lamp unit | 19C |
| E1/1 | Left front LED lamp unit | 31B |
| E1/1n9 | Left headlamp control unit | 24B |
| E2 | Right front lamp unit | 19C |
| E2/1 | Right front LED lamp unit | 31B |
| E2/1n9 | Right headlamp control unit | 24B |
| E22/1 | Left additional turn signal lamp | 26G |
| E22/2 | Right additional turn signal lamp | 26H |
| E3 | Left rear lamp unit | 31H |
| E3/1 | Left rear LED lamp unit | 32J |
| E4 | Right rear lamp unit | 31H |
| E4/1 | Right rear LED lamp unit | 32J |
| Flex E | Chassis FlexRay | 6F |
| H4/61 | Instrument cluster speaker | 40H |
| HSVL | High-speed video link | 37E |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 13E |
| N133/1 | Instrument cluster control unit | 35G |
| N2/5 | Supplemental restraint system (SRS) control unit | 1D |
| N28/1 | Trailer recognition (AAG) control unit | 35L |
| N30/4 | Electronic Stability Program (ESP) control unit | 1F |
| N69/3 | Left front door control unit | 20H |
| N69/4 | Right front door control unit | 20H |
| N73/8 | Electronic ignition lock (EZS) control unit | 8F |
| N73/8 | Electronic ignition lock (EZS) control unit | 24F |
| S98/1 | Front heater/air conditioning operating unit switch | 3B |
| U493 | Valid for halogen lamp unit | 16B |
| X58 | Trailer socket (13-pin) | 40L |
