Function Schematic For Intelligent Light System - PE82.10-S-2067-97TRB
Model 447.6/7 with code LG2 (LED Intelligent Light System) except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 13H |
| 1 | Engine running, signal | 8F |
| 1 | Engine running, signal | 5C |
| 1 | Engine running, signal | 11E |
| 1 | Engine running, signal | 13C |
| 1 | Engine running, signal | 35C |
| 10 | Low beams, actuation | 20B |
| 10 | Low beams, actuation | 15K |
| 10 | Low beams, actuation | 13G |
| 10 | Low beams, actuation | 13D |
| 10 | Low beams, actuation | 17B |
| 10 | Low beams, actuation | 28B |
| 10 | Low beams, actuation | 32B |
| 10 | Low beams, actuation | 36D |
| 11 | Active curve illumination actuator motor, actuation | 14C |
| 11 | Active curve illumination actuator motor, actuation | 21C |
| 11 | Active curve illumination actuator motor, actuation | 28C |
| 11 | Active curve illumination actuator motor, actuation | 36D |
| 12 | Standing/parking lights, actuation | 14D |
| 12 | Standing/parking lights, actuation | 17B |
| 12 | Standing/parking lights, actuation | 21B |
| 12 | Standing/parking lights, actuation | 29B |
| 12 | Standing/parking lights, actuation | 32B |
| 12 | Standing/parking lights, actuation | 36E |
| 13 | Light distribution actuator motor, actuation | 14D |
| 13 | Light distribution actuator motor, actuation | 20C |
| 13 | Light distribution actuator motor, actuation | 29C |
| 13 | Light distribution actuator motor, actuation | 36C |
| 14 | Headlamp range adjustment actuator motor, actuation | 14C |
| 14 | Headlamp range adjustment actuator motor, actuation | 20C |
| 14 | Headlamp range adjustment actuator motor, actuation | 29C |
| 14 | Headlamp range adjustment actuator motor, actuation | 36D |
| 15 | Increase light output, request | 16B |
| 15 | Increase light output, request | 32B |
| 16 | Yaw rate, signal | 8H |
| 16 | Yaw rate, signal | 12H |
| 16 | Yaw rate, signal | 36D |
| 2 | Rotary light switch, status | 15K |
| 3 | Intelligent Light System, status | 12F |
| 3 | Intelligent Light System, status | 13D |
| 3 | Intelligent Light System, status | 35D |
| 4 | Steering wheel angle, signal | 15G |
| 4 | Steering wheel angle, signal | 13D |
| 4 | Steering wheel angle, signal | 35D |
| 5 | Wheel speed, signal | 12G |
| 5 | Wheel speed, signal | 13C |
| 5 | Wheel speed, signal | 35E |
| 6 | Cornering illumination, actuation | 21E |
| 6 | Cornering illumination, actuation | 28E |
| 7 | Combination switch, status | 15H |
| 7 | Combination switch, status | 13D |
| 7 | Combination switch, status | 36C |
| 8 | Synchronization, signal | 13B |
| 8 | Synchronization, signal | 35B |
| 9 | Gear range, status | 6C |
| 9 | Gear range, status | 12E |
| A1/1 | Instrument cluster (KI) control unit | 6F |
| CAN B | Interior CAN | 13H |
| CAN C | Drive train CAN | 5C |
| CAN E | Chassis CAN | 7J |
| CAN E | Chassis CAN | 11J |
| CAN E | Chassis CAN | 10G |
| CAN E | Chassis CAN | 16J |
| CAN E | Chassis CAN | 10F |
| CAN G | Front end CAN | 13E |
| CAN G | Front end CAN | 19F |
| CAN G | Front end CAN | 19A |
| CAN G | Front end CAN | 28F |
| CAN G | Front end CAN | 28A |
| CAN G | Front end CAN | 35E |

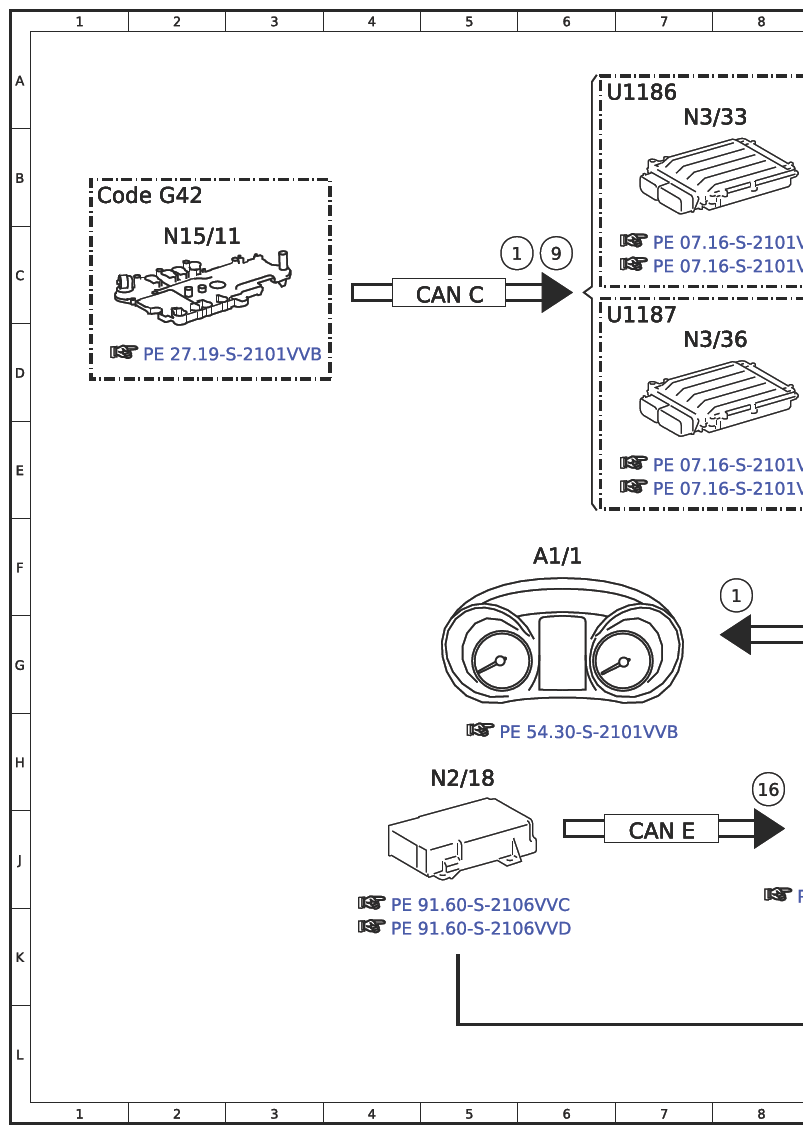

| Code G42 | 7G-TRONIC PLUS automatic transmission | 1B |

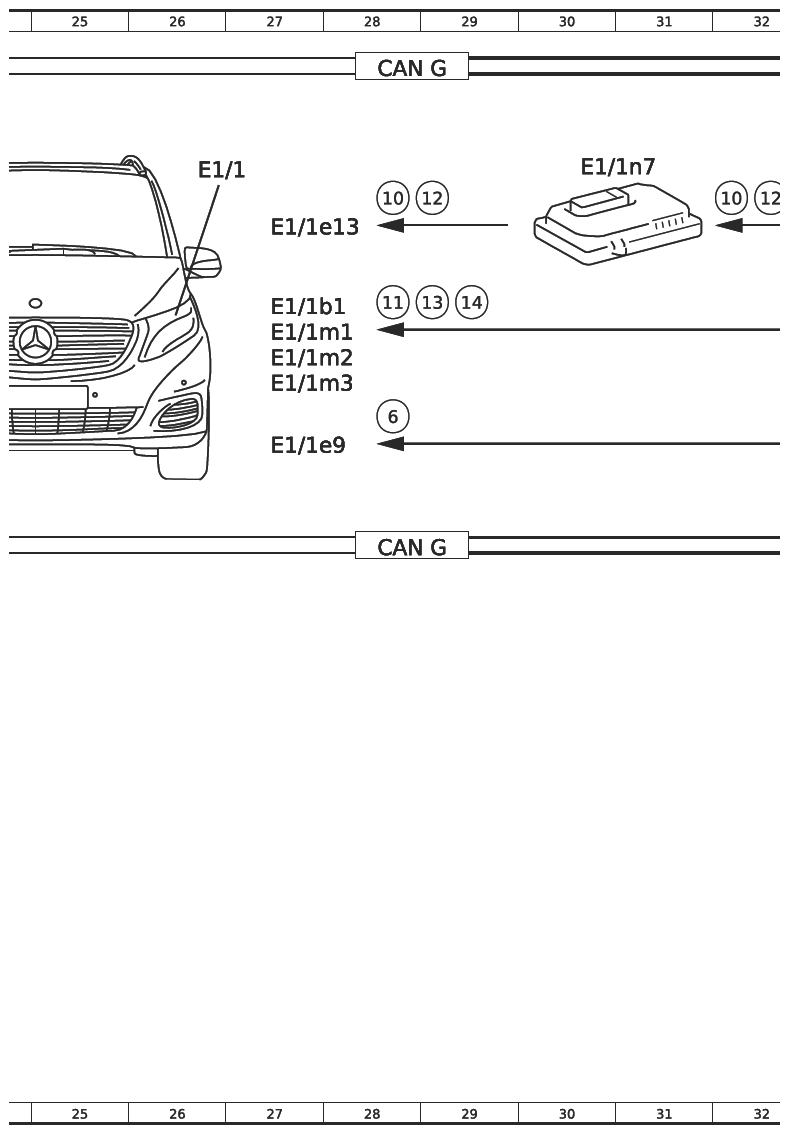

| E1/1 | Left front LED lamp unit | 26B |
| E1/1b1 | Left active curve illumination position sensor | 27C |
| E1/1e13 | Left parking/standing/daytime running light | 27C |
| E1/1e9 | Left cornering illumination | 27E |
| E1/1m1 | Left headlamp range adjustment actuator motor | 27D |
| E1/1m2 | Left active curve illumination actuator motor | 27D |
| E1/1m3 | Left light distribution actuator motor | 27D |
| E1/1n7 | Actuation module for left front exterior lights LED | 30B |

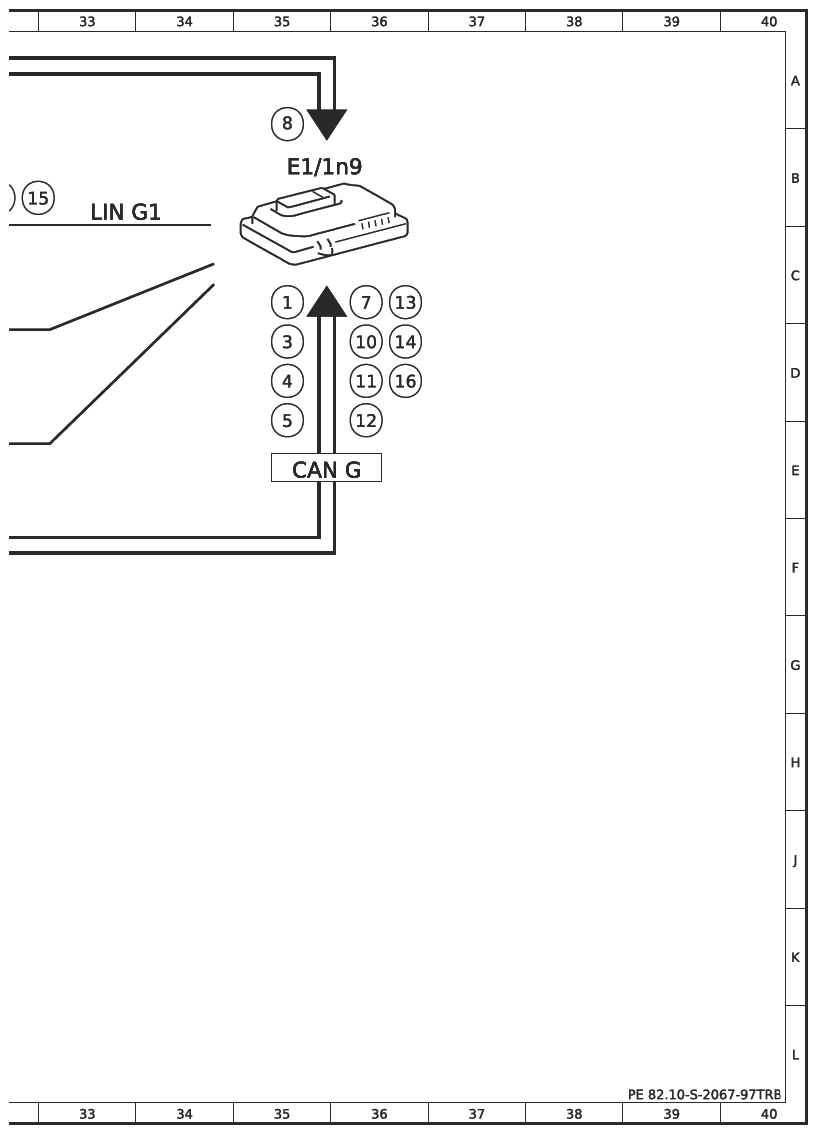

| E1/1n9 | Left headlamp control unit | 35B |

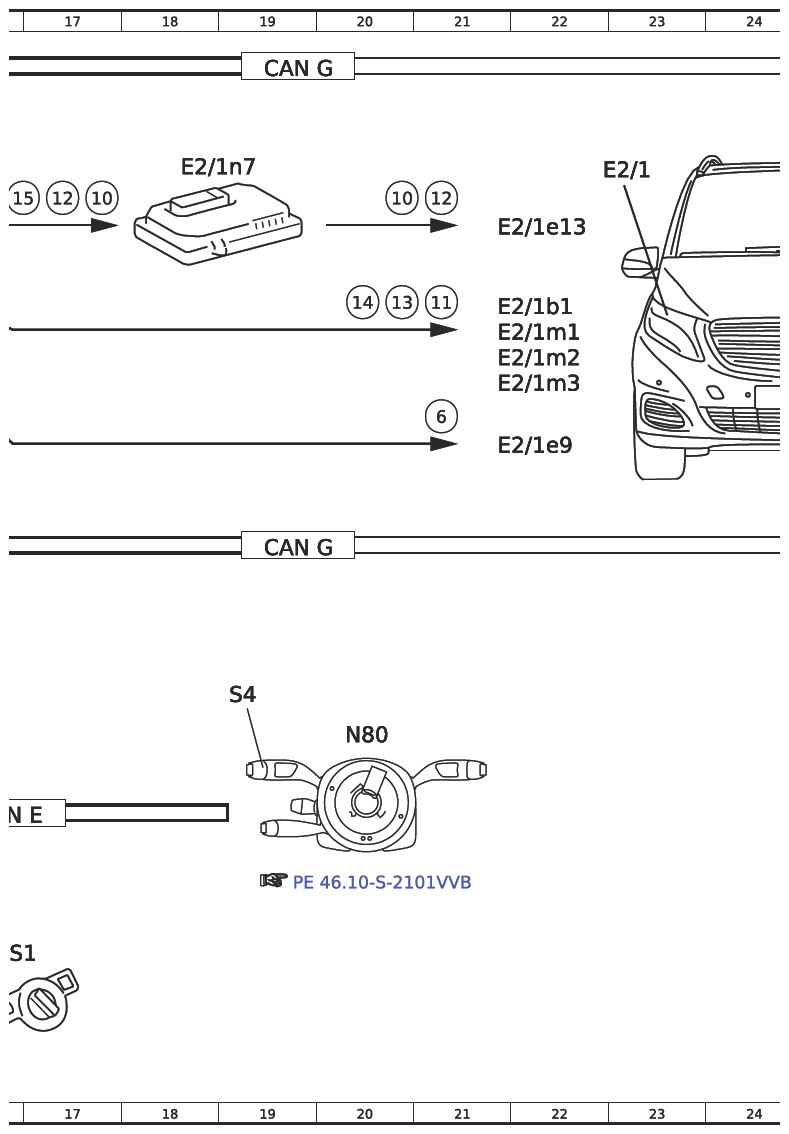

| E2/1 | Right front LED lamp unit | 22B |
| E2/1b1 | Right active curve illumination position sensor | 21C |
| E2/1e13 | Right parking/standing/daytime running light | 21C |
| E2/1e9 | Right cornering illumination | 21E |
| E2/1m1 | Right headlamp range adjustment actuator motor | 21D |
| E2/1m2 | Right active curve illumination actuator motor | 21D |
| E2/1m3 | Right light distribution actuator motor | 21D |
| E2/1n7 | Actuation module for right front exterior lights LED | 18B |
| E2/1n9 | Right headlamp control unit | 13B |
| LIN G1 | Left headlamp LIN | 33B |
| LIN G2 | Right headlamp LIN | 15B |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 13J |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 2C |
| N2/18 | Supplemental restraint system (SRS) control unit | 5H |
| N3/33 | CDI control unit | 7A |
| N3/36 | CDI control unit | 7D |
| N30/4 | Electronic Stability Program (ESP) control unit | 9H |
| N73 | Electronic ignition lock (EZS) control unit | 13E |
| N80 | Steering column tube module (MRM) control unit | 20H |
| S1 | Light switch | 16K |
| S4 | Combination switch | 19G |
| U1186 | Valid for engine 651.9 | 6A |
| U1187 | Valid for engine 622.9 | 6C |
