Electrical Function Schematic, Turn Signal Light Actuation - PE82.10-S-2055-97TRB
Model 447.6/7 except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 17E |
| 10 | Emergency braking, status | 17D |
| 10 | Emergency braking, status | 19D |
| 11 | Vehicle speed, signal | 18E |
| 11 | Vehicle speed, signal | 19D |
| 12 | Crash flashing, request | 18E |
| 12 | Crash flashing, request | 16B |
| 13 | ATA [EDW] flashing, request | 17H |
| 14 | Central locking (CL [ZV]), status | 18D |
| 2 | Turn signaling, request | 17E |
| 2 | Turn signaling, request | 11A |
| 2 | Turn signaling, request | 16A |
| 3 | Flasher frequency, signal | 14G |
| 3 | Flasher frequency, signal | 9D |
| 3 | Flasher frequency, signal | 17C |
| 4 | Turn signal light acoustic function check, actuation | 7C |
| 5 | Turn signal indicator lamp, actuation | 4D |
| 5 | Turn signal indicator lamp, actuation | 4D |
| 6 | Turn signal lamp, actuation | 8G |
| 6 | Turn signal lamp, actuation | 3G |
| 6 | Turn signal lamp, actuation | 12K |
| 6 | Turn signal lamp, actuation | 18C |
| 6 | Turn signal lamp, actuation | 27G |
| 6 | Turn signal lamp, actuation | 31G |
| 6 | Turn signal lamp, actuation | 35G |
| 6 | Turn signal lamp, actuation | 31E |
| 6 | Turn signal lamp, actuation | 29B |
| 6 | Turn signal lamp, actuation | 33A |
| 6 | Turn signal lamp, actuation | 35E |
| 7 | Hazard warning system button, status | 19G |
| 8 | Hazard warning flasher, request | 20G |
| 9 | Hazard warning system button indicator lamp, actuation | 22H |

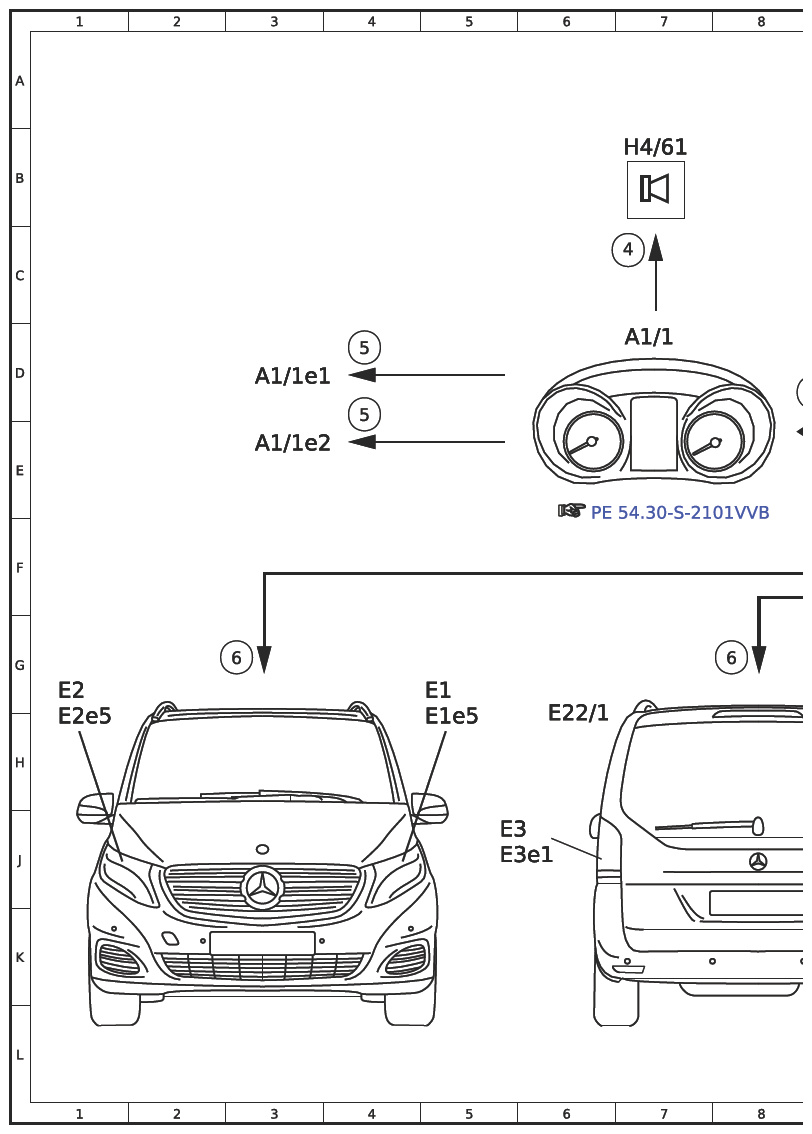

| A1/1 | Instrument cluster (KI) control unit | 7D |
| A1/1e1 | Left turn signal indicator light | 3D |
| A1/1e2 | Right turn signal indicator light | 3E |
| CAN B | Interior CAN | 17J |
| CAN B | Interior CAN | 15G |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 17D |
| CAN E | Chassis CAN | 20E |
| CAN E | Chassis CAN | 13C |
| CAN E | Chassis CAN | 15B |
| CAN G | Front end CAN | 27C |
| CAN G | Front end CAN | 21C |
| CAN G | Front end CAN | 27B |
| CAN G | Front end CAN | 21B |
| Code FY1 | Theft protection package | 16J |
| Code FZ5 | ATA I, anti-theft alarm system | 16K |
| Code LG2 | LED Intelligent Light System | 24A |
| Code Q22 | Trailer hitch with non-removable ball head | 11G |
| Code Q50 | Trailer hitch with removable ball head | 11G |
| E1 | Left front lamp unit | 5G |

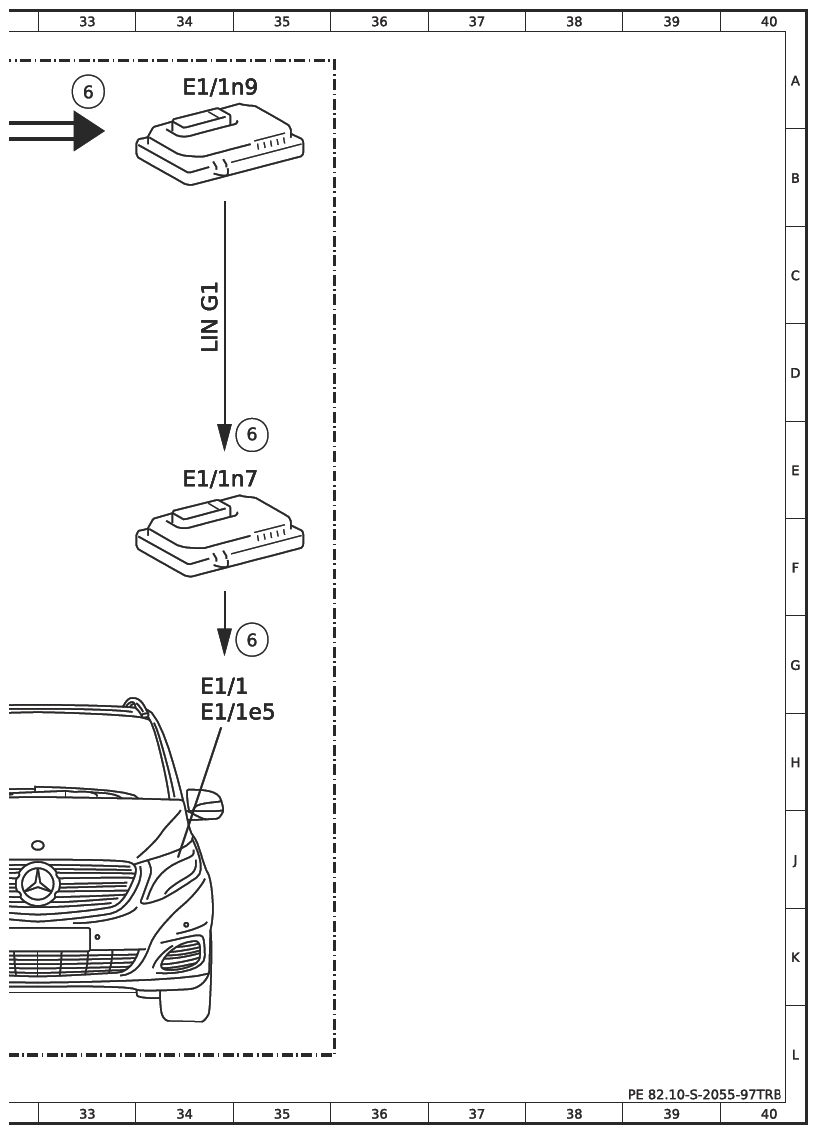

| E1/1 | Left front LED lamp unit | 34G |
| E1/1e5 | Left front turn signal lamp | 34H |
| E1/1n7 | Actuation module for left front exterior lights LED | 34E |
| E1/1n9 | Left headlamp control unit | 34A |
| E1e5 | Left front turn signal lamp | 5H |
| E2 | Right front lamp unit | 1G |

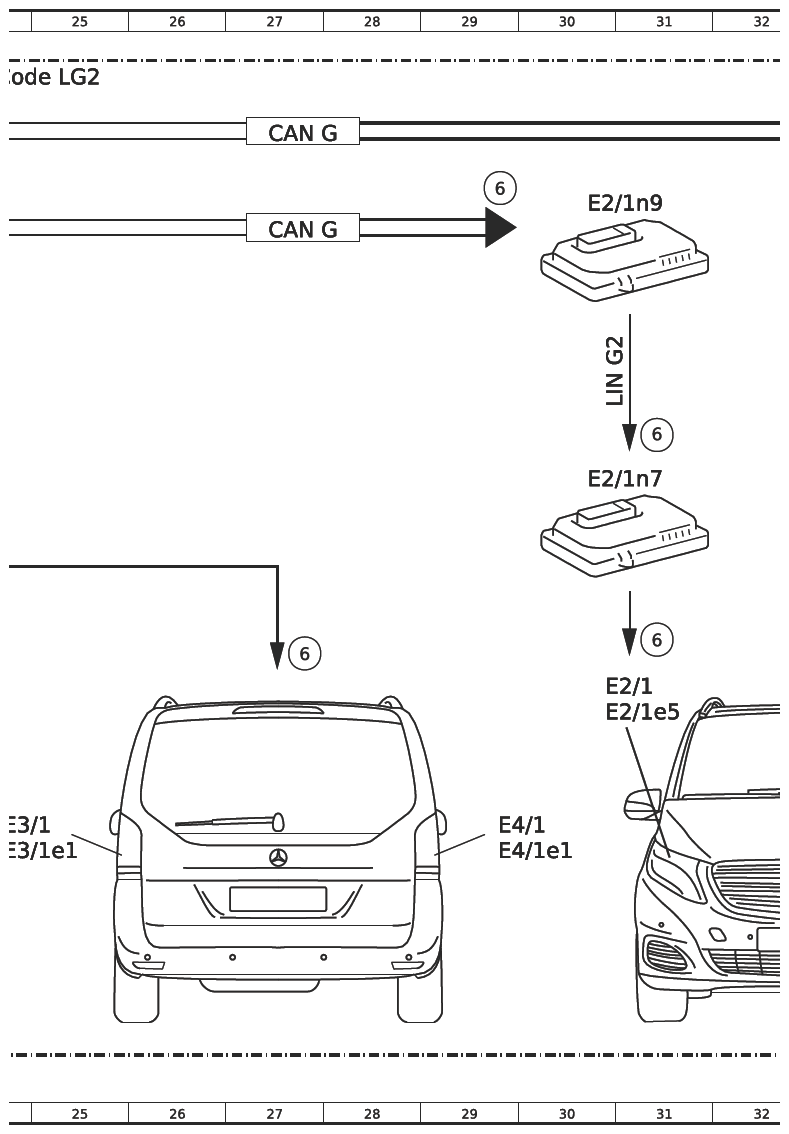

| E2/1 | Right front LED lamp unit | 30G |
| E2/1e5 | Right front turn signal lamp | 30H |
| E2/1n7 | Actuation module for right front exterior lights LED | 30E |
| E2/1n9 | Right headlamp control unit | 30B |
| E22/1 | Left additional turn signal lamp | 6H |
| E22/2 | Right additional turn signal lamp | 10H |
| E2e5 | Right front turn signal lamp | 1H |
| E3 | Left rear lamp unit | 5J |
| E3/1 | Left rear LED lamp unit | 24J |
| E3/1e1 | Left rear turn signal lamp | 24J |
| E3e1 | Left rear turn signal lamp | 5J |
| E4 | Right rear lamp unit | 10J |
| E4/1 | Right rear LED lamp unit | 29J |
| E4/1e1 | Right rear turn signal lamp | 29J |
| E4e1 | Right rear turn signal lamp | 10J |
| H4/61 | Instrument cluster speaker | 7B |
| LIN G1 | Left headlamp LIN | 34C |
| LIN G2 | Right headlamp LIN | 30D |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 17F |
| N2/18 | Supplemental restraint system (SRS) control unit | 10C |
| N26/6 | Anti-theft alarm system (ATA [EDW]) control unit | 18K |
| N28/1 | Trailer recognition (AAG) control unit | 12G |
| N30/4 | Electronic Stability Program (ESP) control unit | 22D |
| N72/1 | Upper control panel (UCP [OBF]) control unit | 21J |
| N72/1e4 | Hazard warning system indicator lamp | 20H |
| N72/1s4 | Hazard warning system button | 22H |

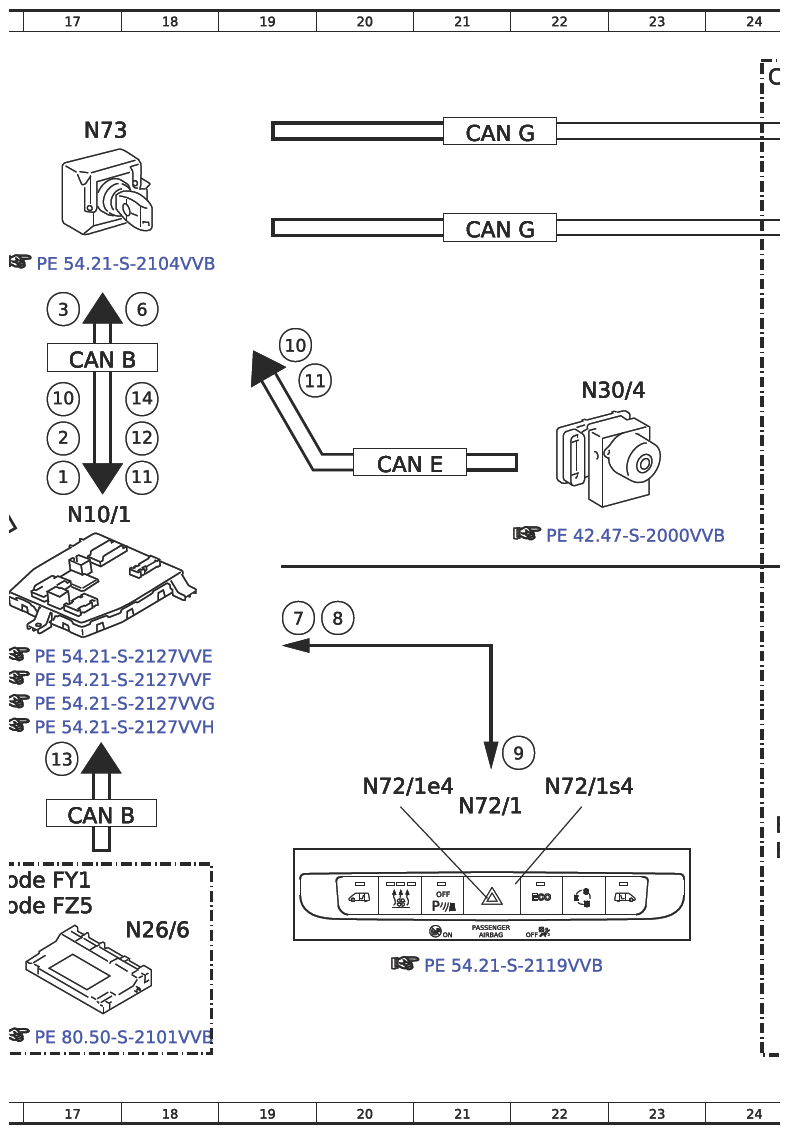

| N73 | Electronic ignition lock (EZS) control unit | 17B |

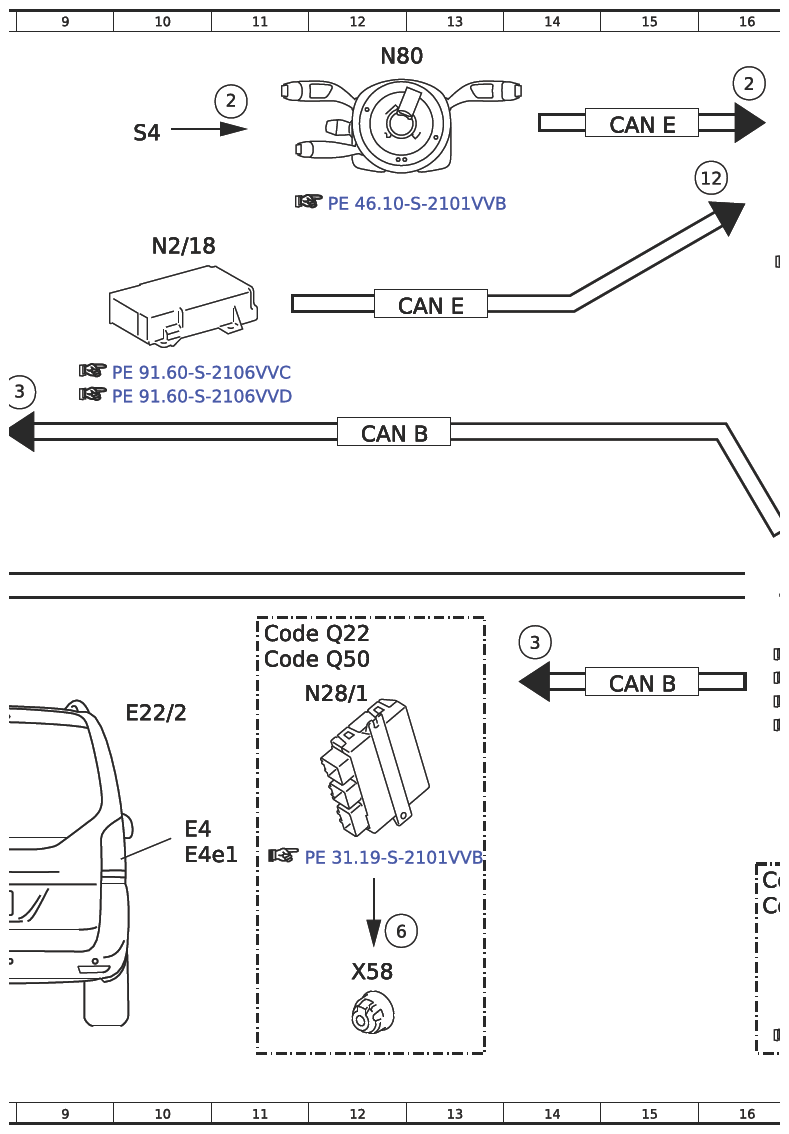

| N80 | Steering column tube module (MRM) control unit | 12A |
| S4 | Combination switch | 10B |
| X58 | Trailer socket (13-pin) | 12K |
