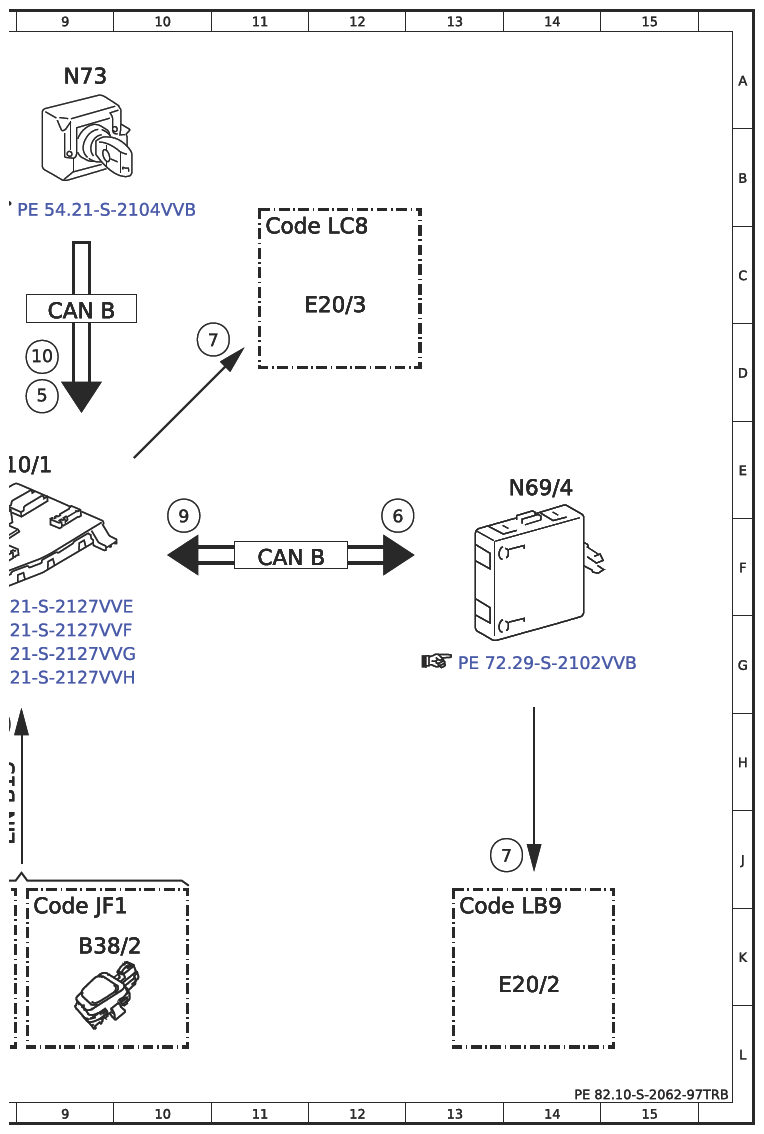

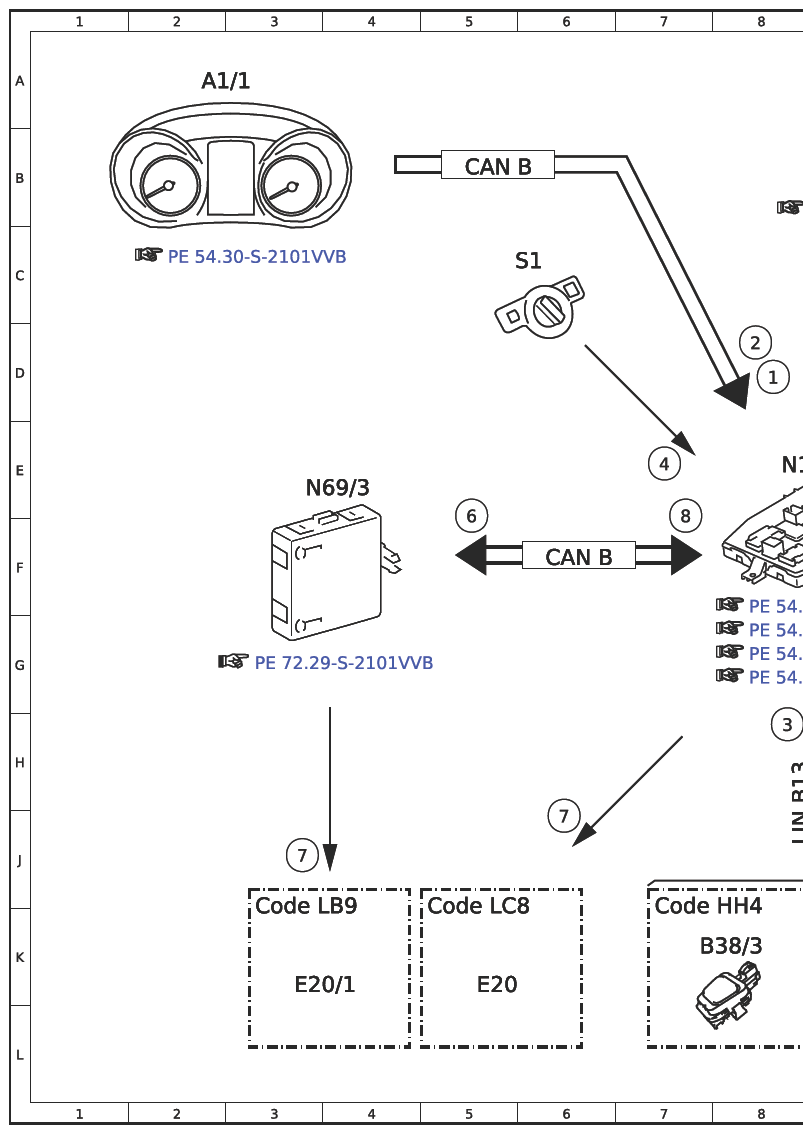

Electrical Function Schematic, Headlamp Switch-Off Delay (SWA) - PE82.10-S-2062-97TRB
Model 447.6/7 with code LP1 (Interior and ambient illumination for panel van) except code XM0 (Facelift)
Model 447.7 with code LP2 (Interior and ambient illumination for crewbus) except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior OFF delay function, status | 8D |
| 10 | Central locking (CL [ZV]), status | 9D |
| 2 | Locator lighting, status | 8D |
| 3 | Dusk setting, signal | 8H |
| 4 | Exterior lights switch, status | 7E |
| 5 | Circuit 15, status | 9D |
| 6 | Ambient lamp, request | 5F |
| 6 | Ambient lamp, request | 12F |
| 7 | Ambient lamp, actuation | 3J |
| 7 | Ambient lamp, actuation | 6J |
| 7 | Ambient lamp, actuation | 14J |
| 7 | Ambient lamp, actuation | 10D |
| 8 | Driver door, status | 7F |
| 9 | Front passenger door, status | 10F |
| A1/1 | Instrument cluster (KI) control unit | 2A |
| B38/2 | Humidity sensor/light sensor/rain sensor | 9K |
| B38/3 | Rain sensor/humidity sensor/light sensor | 8K |
| CAN B | Interior CAN | 6F |
| CAN B | Interior CAN | 5B |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 9C |
| Code HH4 | THERMOTRONIC automatic air conditioning | 7K |
| Code JF1 | Rain sensor | 9K |
| Code LB9 | Exit lamps | 3K |
| Code LB9 | Exit lamps | 13K |
| Code LC8 | Liftgate ambient illumination | 5K |
| Code LC8 | Liftgate ambient illumination | 11C |
| E20 | Liftgate front area illumination 1 | 5K |
| E20/1 | Liftgate ambient illumination 1 | 3K |
| E20/2 | Right exit and warning lamp | 14K |
| E20/3 | Liftgate ambient illumination 2 | 12C |
| LIN B13 | Roof LIN | 8H |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 8E |
| N69/3 | Left front door control unit | 4E |
| N69/4 | Right front door control unit | 14E |
| N73 | Electronic ignition lock (EZS) control unit | 9A |
| S1 | Light switch | 5C |
