Electrical Function Schematic For Front Fog Light Actuation - PE82.10-S-2056-97TRB
Model 447.6/7 except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 9D |
| 10 | Front fog lamps indicator lamp, request | 6D |
| 11 | Front fog lamps indicator lamp, actuation | 4B |
| 2 | Low beams, status | 10G |
| 3 | Front fog lamps, request | 9J |
| 3 | Front fog lamps, request | 10H |
| 3 | Front fog lamps, request | 14D |
| 4 | Front fog lamps, request | 3F |
| 5 | Rear fog light, request | 10H |
| 5 | Rear fog light, request | 9H |
| 6 | Trailer recognition, status | 12D |
| 7 | Rear fog light, actuation | 17F |
| 7 | Rear fog light, actuation | 18D |
| 8 | Rear fog light indicator lamp, request | 6D |
| 9 | Rear fog light indicator light, actuation | 3B |

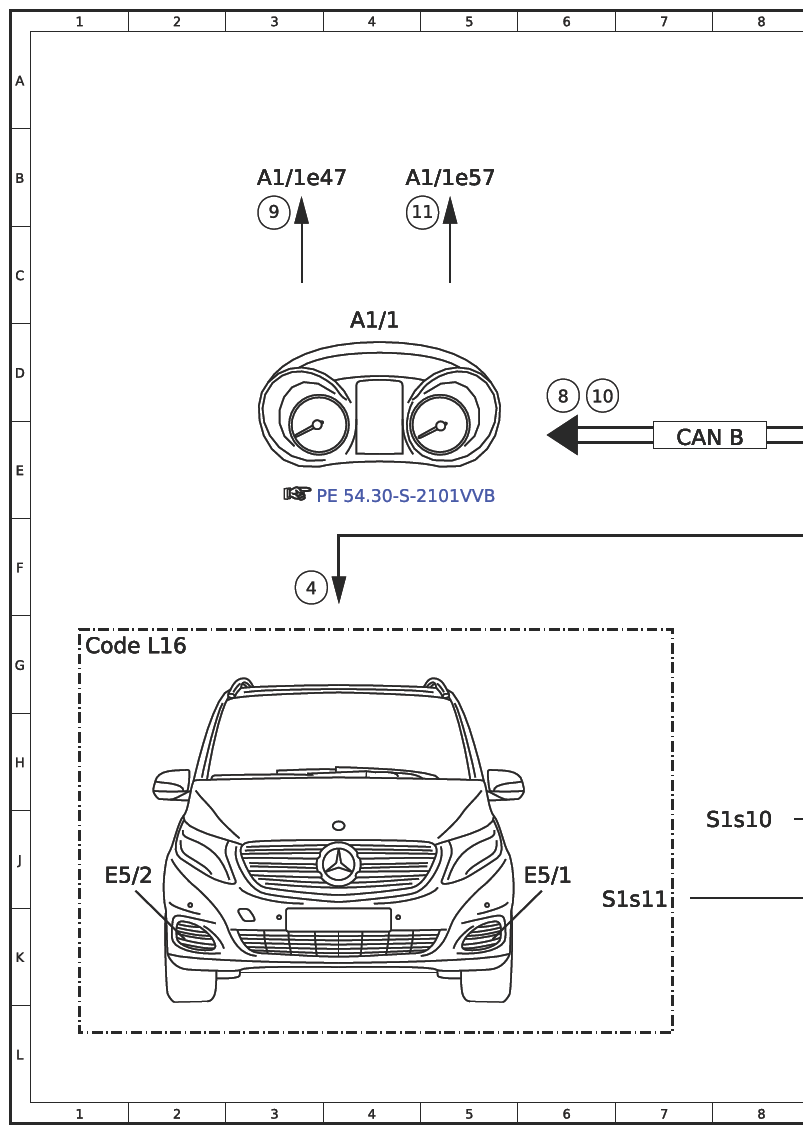

| A1/1 | Instrument cluster (KI) control unit | 4D |
| A1/1e47 | Rear fog lamp indicator lamp | 3B |
| A1/1e57 | Front fog lamps indicator lamp | 5B |
| CAN B | Interior CAN | 13E |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 10C |
| Code L16 | Halogen front fog lamps | 1G |

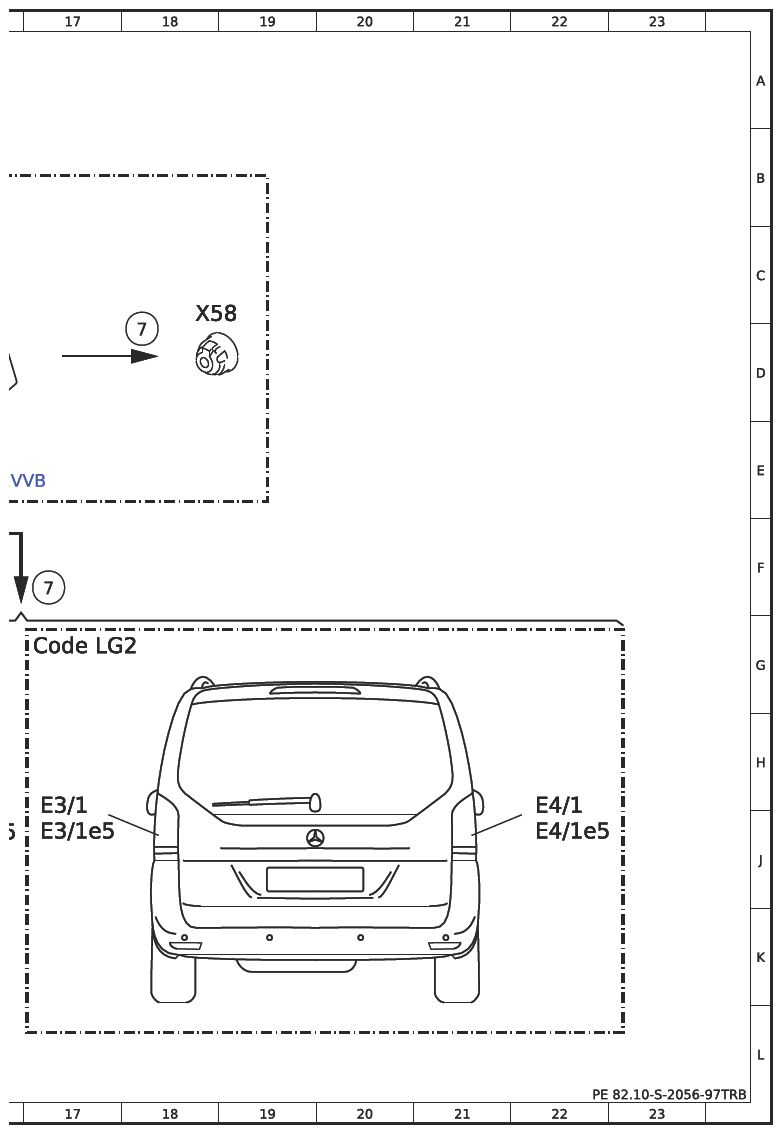

| Code LG2 | LED Intelligent Light System | 17G |
| Code Q22 | Trailer hitch with non-removable ball head | 14B |
| Code Q50 | Trailer hitch with removable ball head | 14B |
| E3 | Left rear lamp unit | 11J |
| E3/1 | Left rear LED lamp unit | 17J |
| E3/1e5 | Left rear fog lamp | 17J |
| E3e5 | Left rear fog lamp | 11J |
| E4 | Right rear lamp unit | 16J |
| E4/1 | Right rear LED lamp unit | 22J |
| E4/1e5 | Right rear fog lamp | 22J |
| E4e5 | Right rear fog lamp | 16J |
| E5/1 | Left fog lamp | 6J |
| E5/2 | Right fog lamp | 1J |

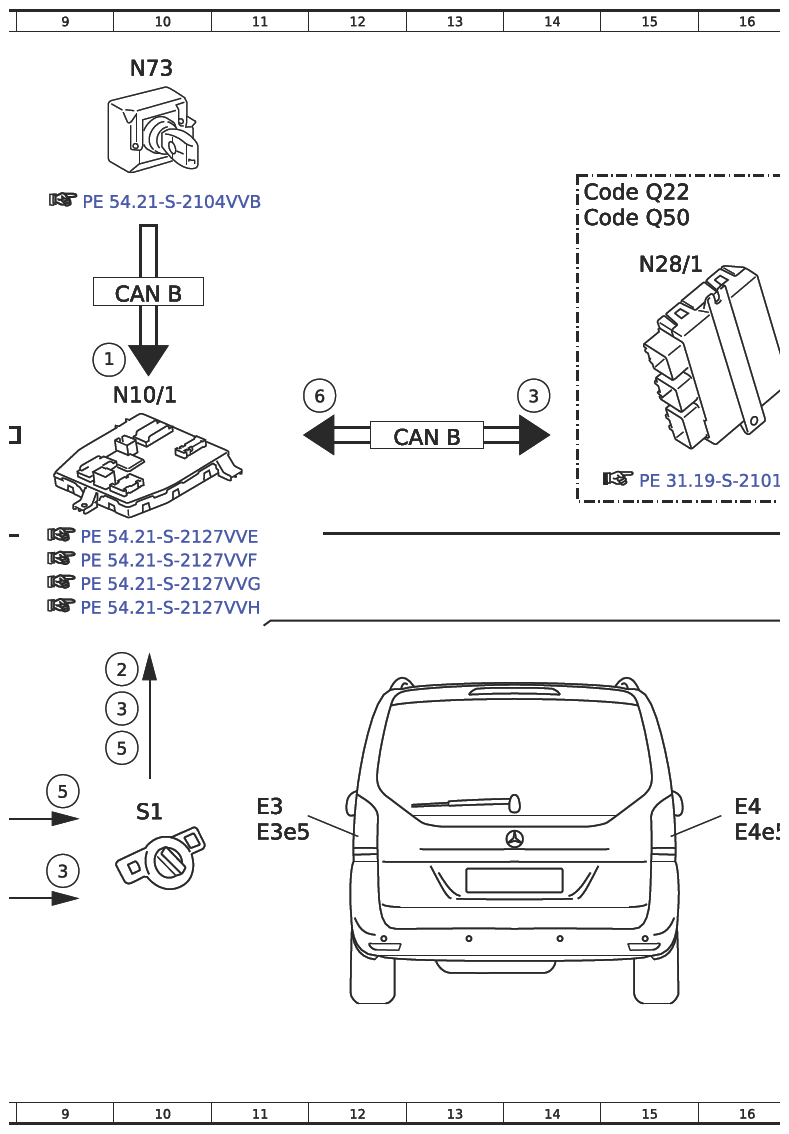

| N10/1 | Signal acquisition and actuation module (SAM) control unit | 10D |
| N28/1 | Trailer recognition (AAG) control unit | 15C |
| N73 | Electronic ignition lock (EZS) control unit | 10A |
| S1 | Light switch | 10J |
| S1s10 | Rear fog light button | 7J |
| S1s11 | Front fog lamp button | 6J |
| X58 | Trailer socket (13-pin) | 18C |
