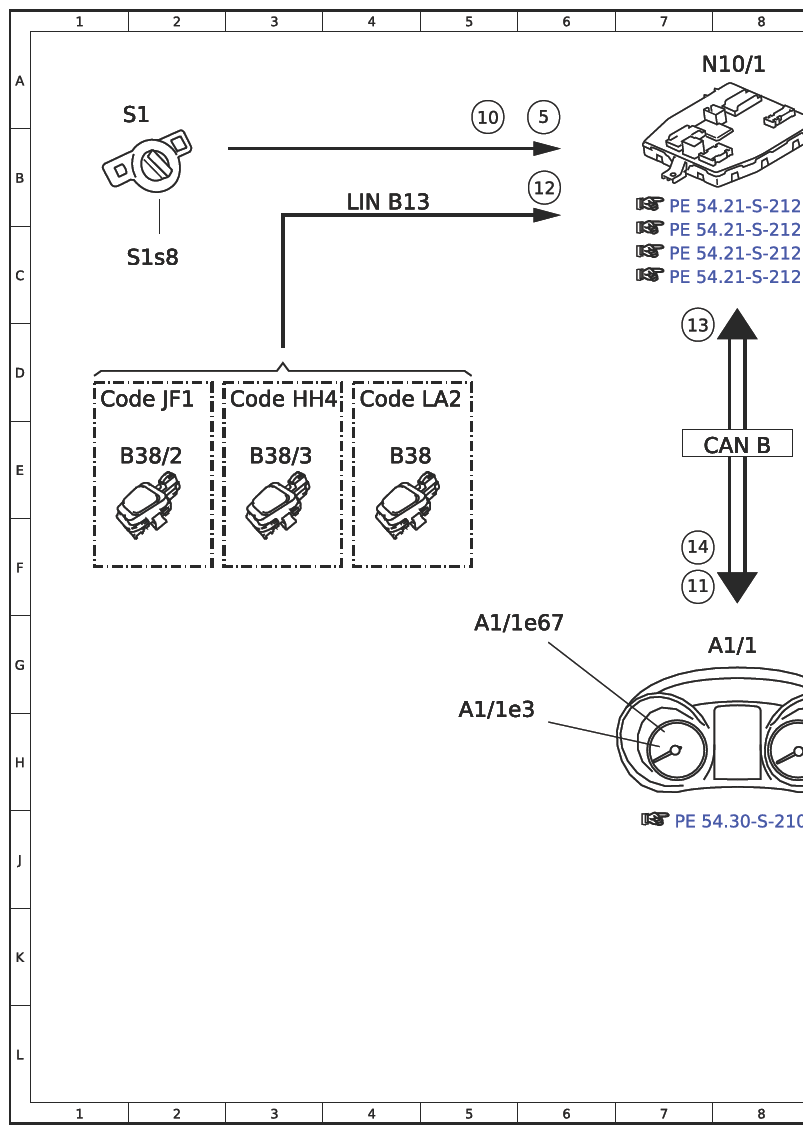

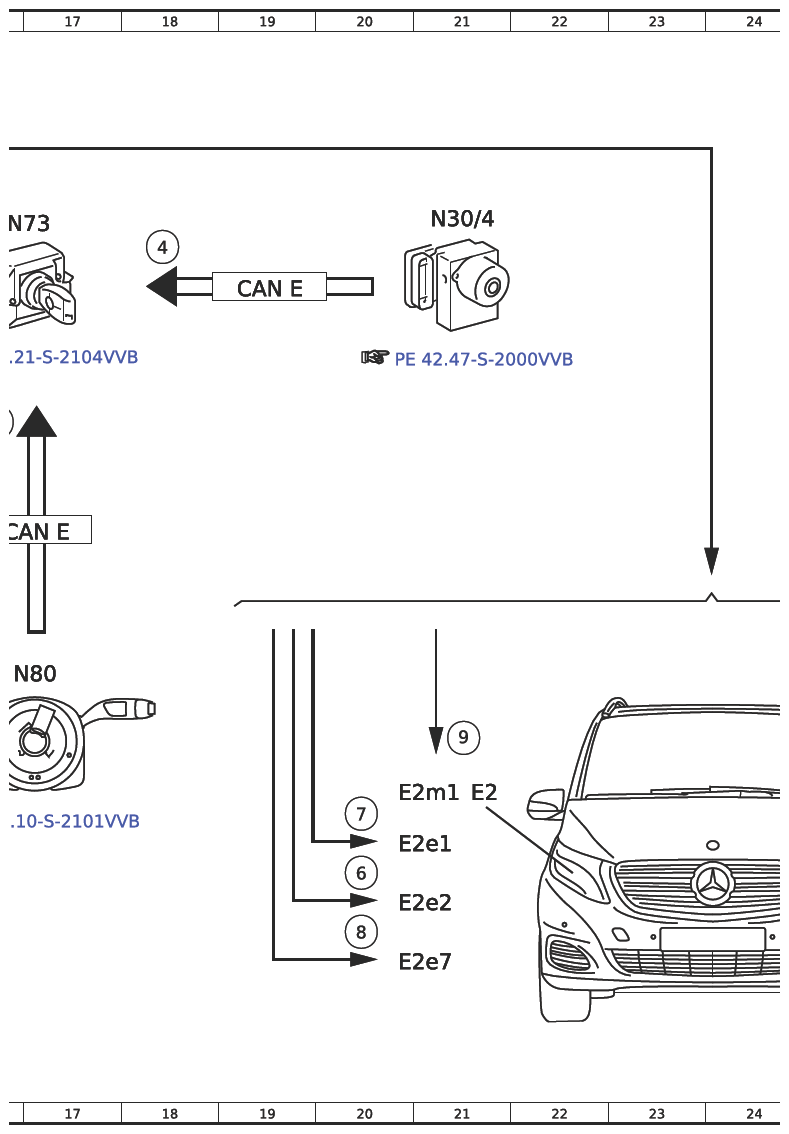

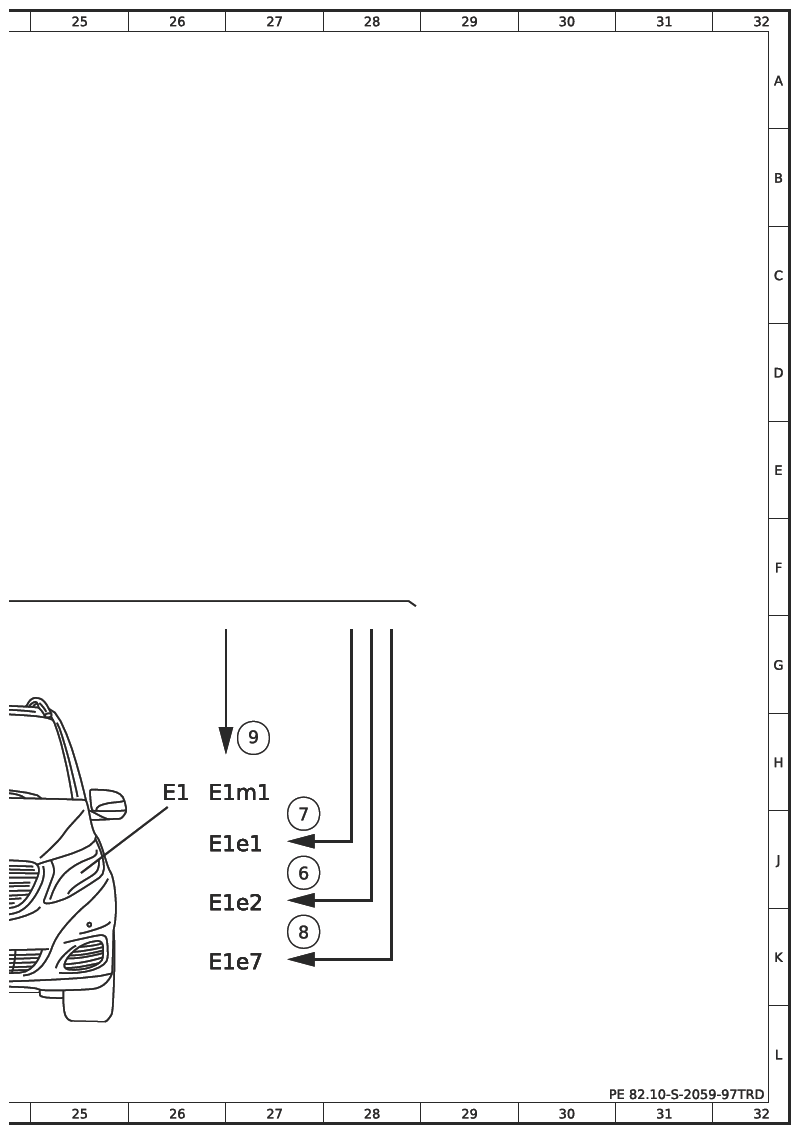

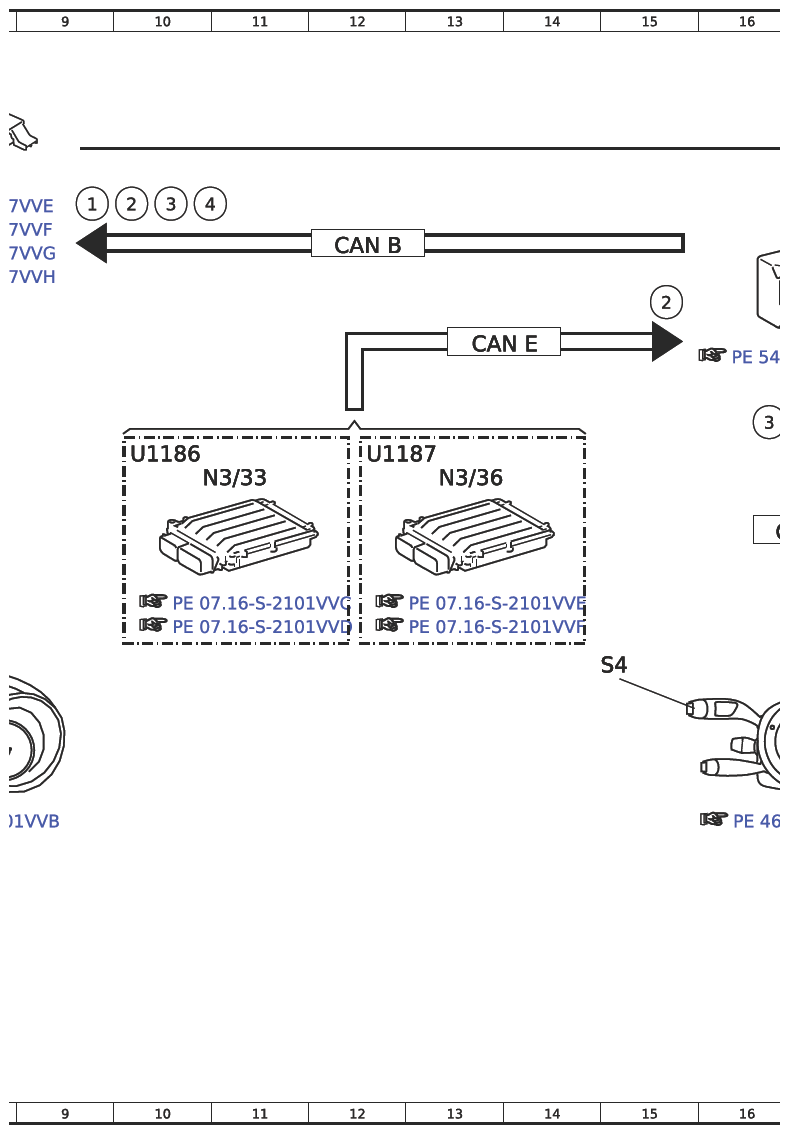

Electrical Function Schematic For Driving Light Actuation - PE82.10-S-2059-97TRD
Model 447.6/7 except code LG2 (LED Intelligent Light System) except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 9B |
| 10 | Headlamp range adjustment, status | 5A |
| 11 | High beams indicator lamp, request | 7F |
| 12 | Humidity sensor/light sensor/rain sensor/sun sensor, signal | 6B |
| 13 | Daytime running lights on, request | 7D |
| 14 | Low beams indicator lamp, request | 7F |
| 2 | Engine running, signal | 10B |
| 2 | Engine running, signal | 15C |
| 3 | Combination switch, status | 10B |
| 3 | Combination switch, status | 16E |
| 4 | Vehicle speed, signal | 10B |
| 4 | Vehicle speed, signal | 18C |
| 5 | Rotary light switch, status | 6A |
| 6 | Low beams, actuation | 20J |
| 6 | Low beams, actuation | 27J |
| 7 | High beams, actuation | 20J |
| 7 | High beams, actuation | 27J |
| 8 | Daytime running lights, actuation | 27K |
| 8 | Daytime running lights, actuation | 20K |
| 9 | Headlamp range adjustment actuator motor, actuation | 21H |
| 9 | Headlamp range adjustment actuator motor, actuation | 27H |
| A1/1 | Instrument cluster (KI) control unit | 8G |
| A1/1e3 | High beam indicator lamp | 5H |
| A1/1e67 | Low beam indicator lamp | 5G |
| B38 | Humidity and light sensor | 4E |
| B38/2 | Humidity sensor/light sensor/rain sensor | 2E |
| B38/3 | Humidity sensor/light sensor/rain sensor/sun sensor | 3E |
| CAN B | Interior CAN | 8E |
| CAN B | Interior CAN | 12C |
| CAN E | Chassis CAN | 16F |
| CAN E | Chassis CAN | 13D |
| CAN E | Chassis CAN | 19C |
| Code HH4 | THERMOTRONIC automatic air conditioning | 3D |
| Code JF1 | Rain sensor | 1D |
| Code LA2 | Auto on/off driving lights | 4D |
| E1 | Left front lamp unit | 26H |
| E1e1 | Left high beam | 26J |
| E1e2 | Left low beam | 26K |
| E1e7 | Left daytime running light | 26K |
| E1m1 | Left headlamp range adjustment actuator motor | 26H |
| E2 | Right front lamp unit | 21H |
| E2e1 | Right high beam | 20J |
| E2e2 | Right low beam | 20K |
| E2e7 | Right daytime running light | 20K |
| E2m1 | Right headlamp range adjustment actuator motor | 20H |
| LIN B13 | Roof LIN | 4B |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 8A |
| N3/33 | CDI control unit | 11E |
| N3/36 | CDI control unit | 13E |
| N30/4 | Electronic Stability Program (ESP) control unit | 21B |
| N73 | Electronic ignition lock (EZS) control unit | 16C |
| N80 | Steering column tube module (MRM) control unit | 17G |
| S1 | Light switch | 1A |
| S1s8 | Headlamp range controller | 1C |
| S4 | Combination switch | 15G |
| U1186 | Valid for engine 651.9 | 10E |
| U1187 | Valid for engine 622.9 | 12E |
