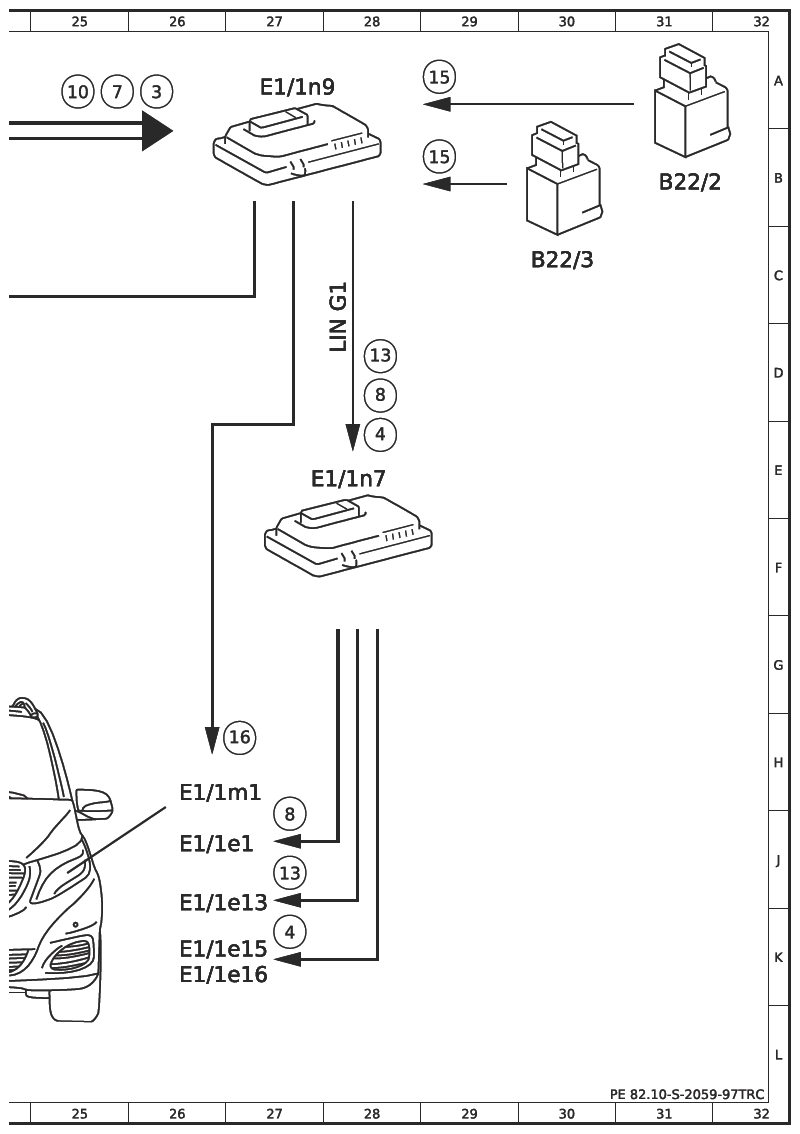

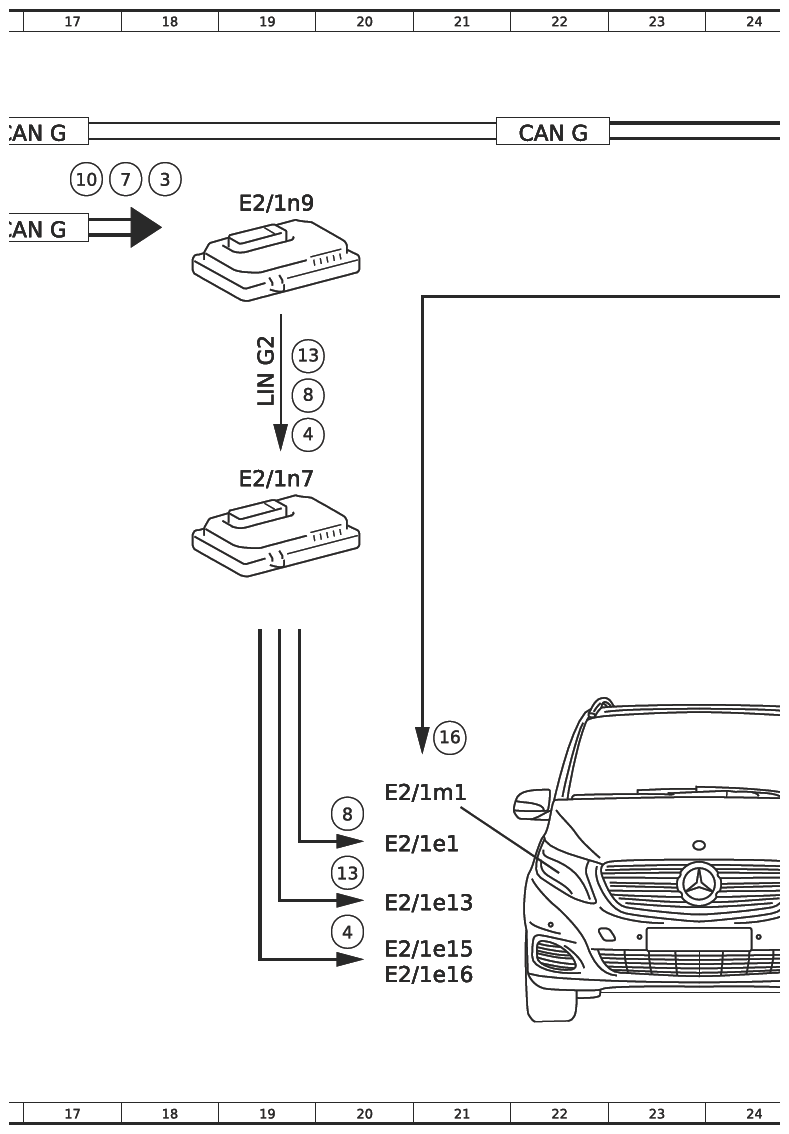

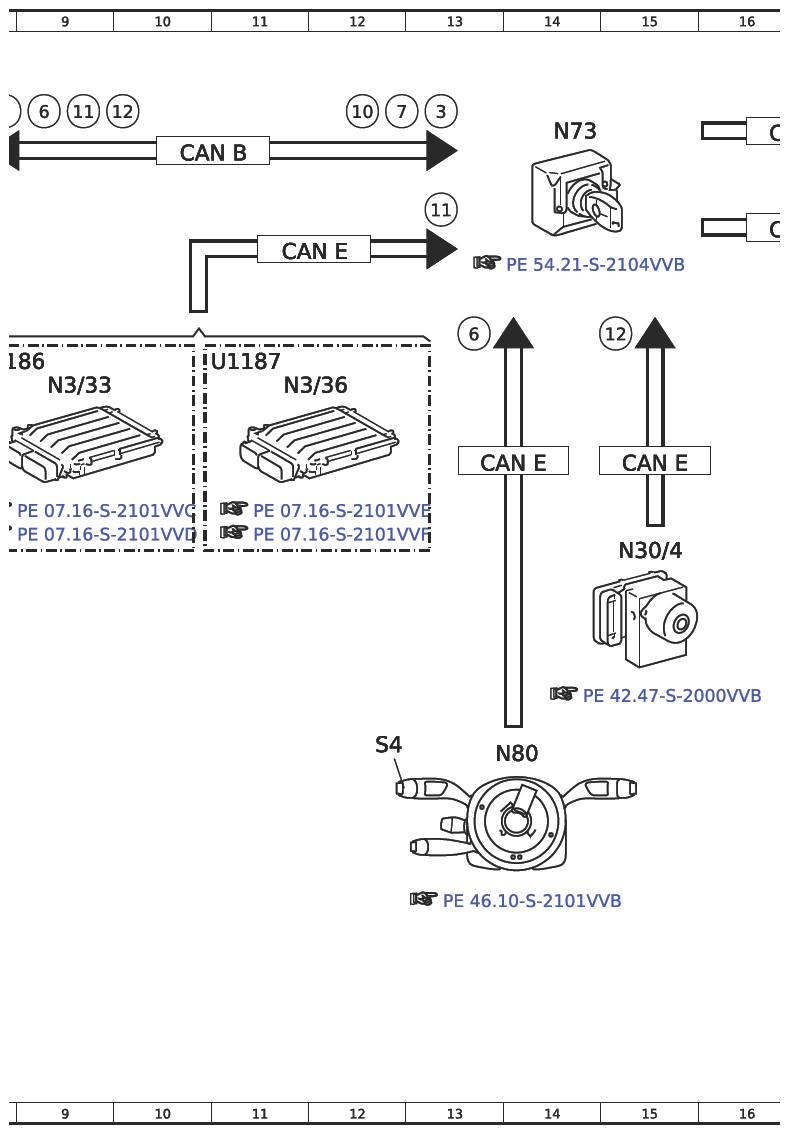

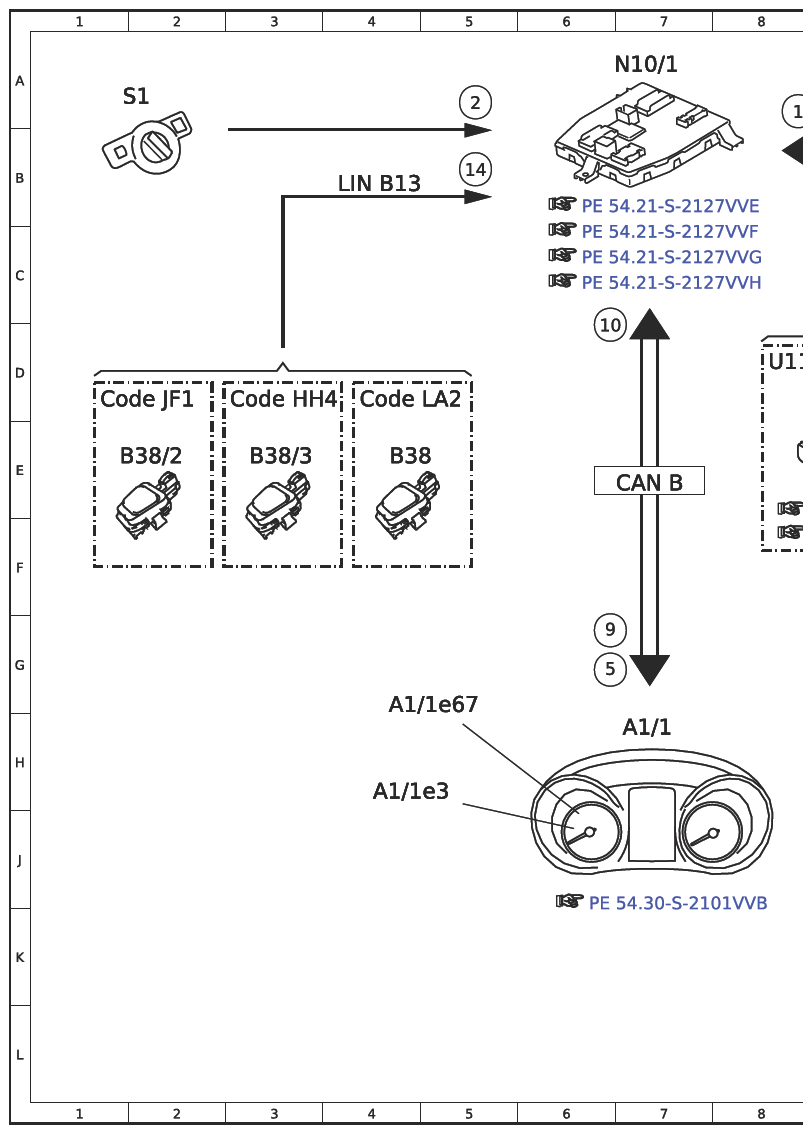

Electrical Function Schematic For Driving Light Actuation - PE82.10-S-2059-97TRC
Model 447.6/7 with code LG2 (LED Intelligent Light System) except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 8A |
| 10 | Daytime running lights on, request | 6D |
| 10 | Daytime running lights on, request | 12A |
| 10 | Daytime running lights on, request | 17B |
| 10 | Daytime running lights on, request | 25A |
| 11 | Engine running, signal | 13B |
| 11 | Engine running, signal | 9A |
| 12 | Vehicle speed, signal | 15D |
| 12 | Vehicle speed, signal | 10A |
| 13 | Daytime running lights, actuation | 20J |
| 13 | Daytime running lights, actuation | 27J |
| 13 | Daytime running lights, actuation | 19D |
| 13 | Daytime running lights, actuation | 28D |
| 14 | Humidity sensor/light sensor/rain sensor/sun sensor, signal | 5B |
| 15 | Level sensor, signal | 29B |
| 15 | Level sensor, signal | 29A |
| 16 | Headlamp range adjustment actuator motor, actuation | 27H |
| 16 | Headlamp range adjustment actuator motor, actuation | 21H |
| 2 | Rotary light switch, status | 5A |
| 3 | Low beams, request | 13A |
| 3 | Low beams, request | 18B |
| 3 | Low beams, request | 26A |
| 4 | Low beams, actuation | 20K |
| 4 | Low beams, actuation | 27K |
| 4 | Low beams, actuation | 19E |
| 4 | Low beams, actuation | 28E |
| 5 | Low beams indicator lamp, request | 6G |
| 6 | Combination switch, status | 13D |
| 6 | Combination switch, status | 9A |
| 7 | High beams ON, request | 12A |
| 7 | High beams ON, request | 18B |
| 7 | High beams ON, request | 25A |
| 8 | High beams, actuation | 20J |
| 8 | High beams, actuation | 27J |
| 8 | High beams, actuation | 19D |
| 8 | High beams, actuation | 28D |
| 9 | High beams indicator lamp, request | 6G |
| A1/1 | Instrument cluster (KI) control unit | 7H |
| A1/1e3 | High beam indicator lamp | 4H |
| A1/1e67 | Low beam indicator lamp | 4G |
| B22/2 | Front axle level sensor | 31B |
| B22/3 | Rear axle level sensor | 30C |
| B38 | Humidity and light sensor | 4E |
| B38/2 | Humidity sensor/light sensor/rain sensor | 2E |
| B38/3 | Humidity sensor/light sensor/rain sensor/sun sensor | 3E |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 10B |
| CAN E | Chassis CAN | 11C |
| CAN E | Chassis CAN | 15E |
| CAN E | Chassis CAN | 13E |
| CAN G | Front end CAN | 16B |
| CAN G | Front end CAN | 16C |
| CAN G | Front end CAN | 22B |
| Code HH4 | THERMOTRONIC automatic air conditioning | 3D |
| Code JF1 | Rain sensor | 1D |
| Code LA2 | Auto on/off driving lights | 4D |
| E1/1e1 | Left high beam | 26J |
| E1/1e13 | Left parking/standing/daytime running light | 26K |
| E1/1e15 | Left low beam (short range) | 26K |
| E1/1e16 | Left low beam (long range) | 26K |
| E1/1m1 | Left headlamp range adjustment actuator motor | 26H |
| E1/1n7 | Actuation module for left front exterior lights LED | 27E |
| E1/1n9 | Left headlamp control unit | 27A |
| E2/1e1 | Right high beam | 20J |
| E2/1e13 | Right parking/standing/daytime running light | 20K |
| E2/1e15 | Right low beam (short range) | 20K |
| E2/1e16 | Right low beam (long range) | 20K |
| E2/1m1 | Right headlamp range adjustment actuator motor | 20H |
| E2/1n7 | Actuation module for right front exterior lights LED | 19E |
| E2/1n9 | Right headlamp control unit | 19B |
| LIN B13 | Roof LIN | 4B |
| LIN G1 | Left headlamp LIN | 28C |
| LIN G2 | Right headlamp LIN | 19D |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 7A |
| N3/33 | CDI control unit | 9D |
| N3/36 | CDI control unit | 11D |
| N30/4 | Electronic Stability Program (ESP) control unit | 15F |
| N73 | Electronic ignition lock (EZS) control unit | 14B |
| N80 | Steering column tube module (MRM) control unit | 14H |
| S1 | Light switch | 1A |
| S4 | Combination switch | 12H |
| U1186 | Valid for engine 651.9 | 8D |
| U1187 | Valid for engine 622.9 | 10D |
