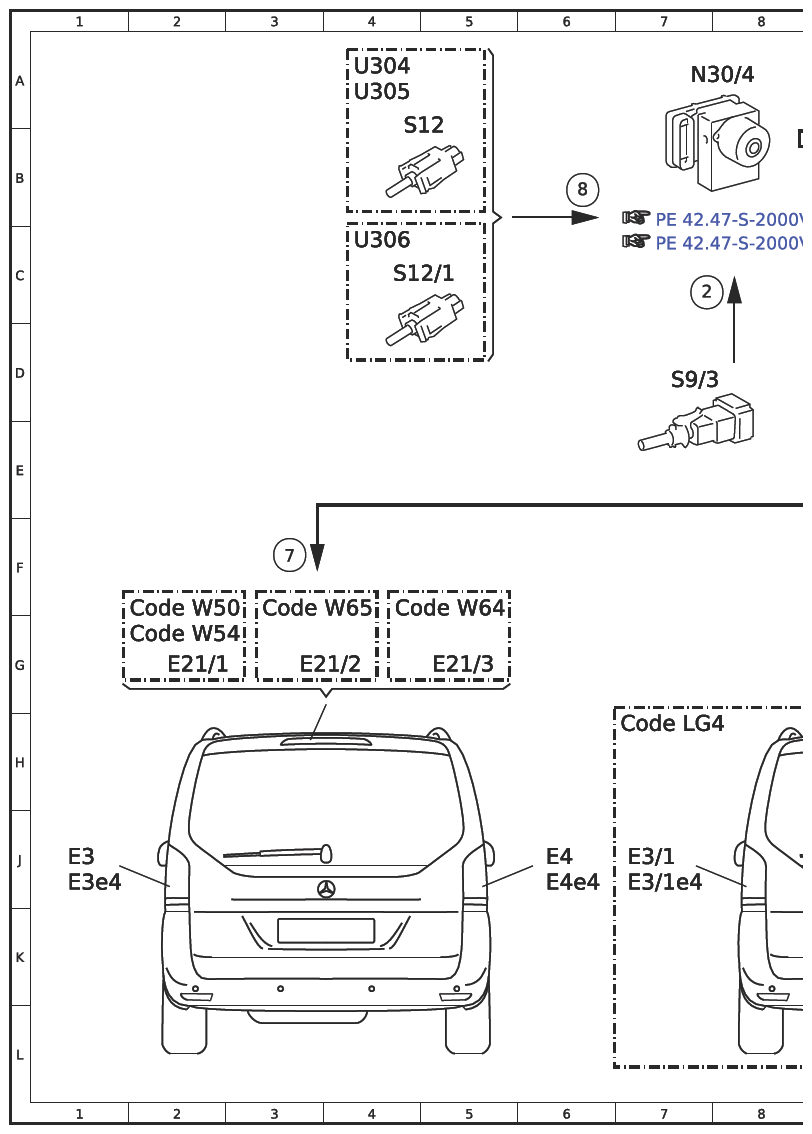

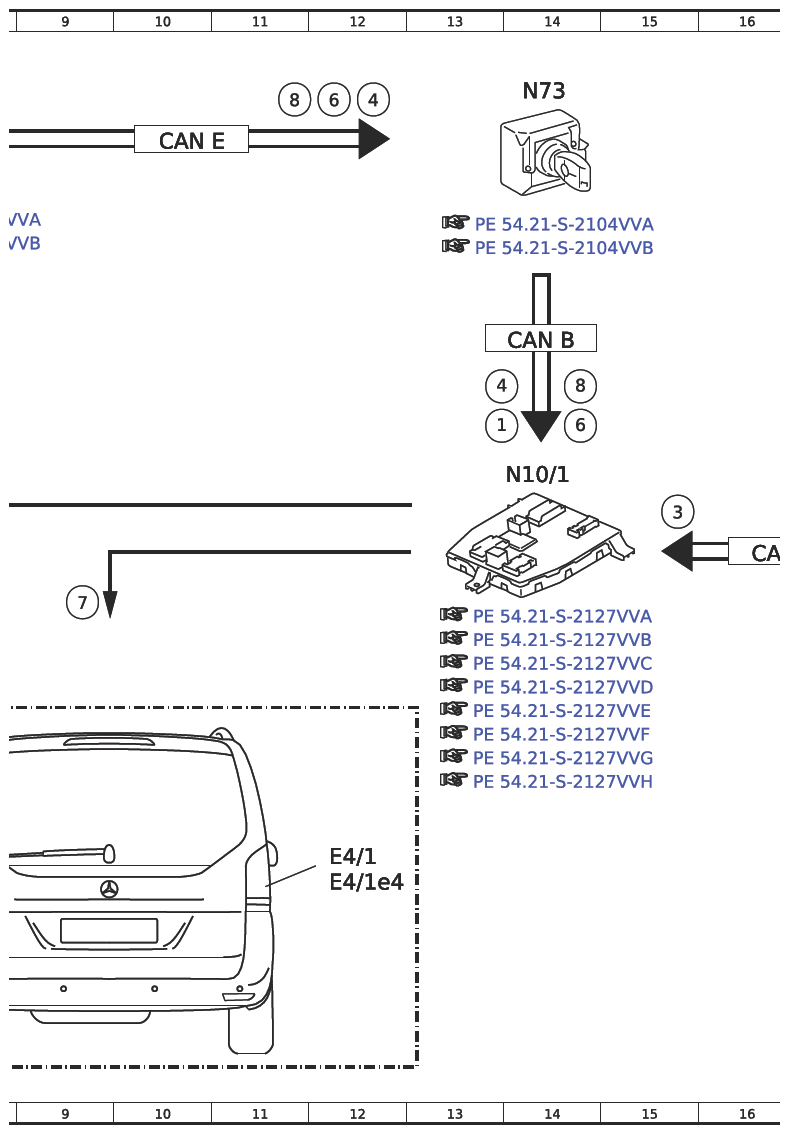

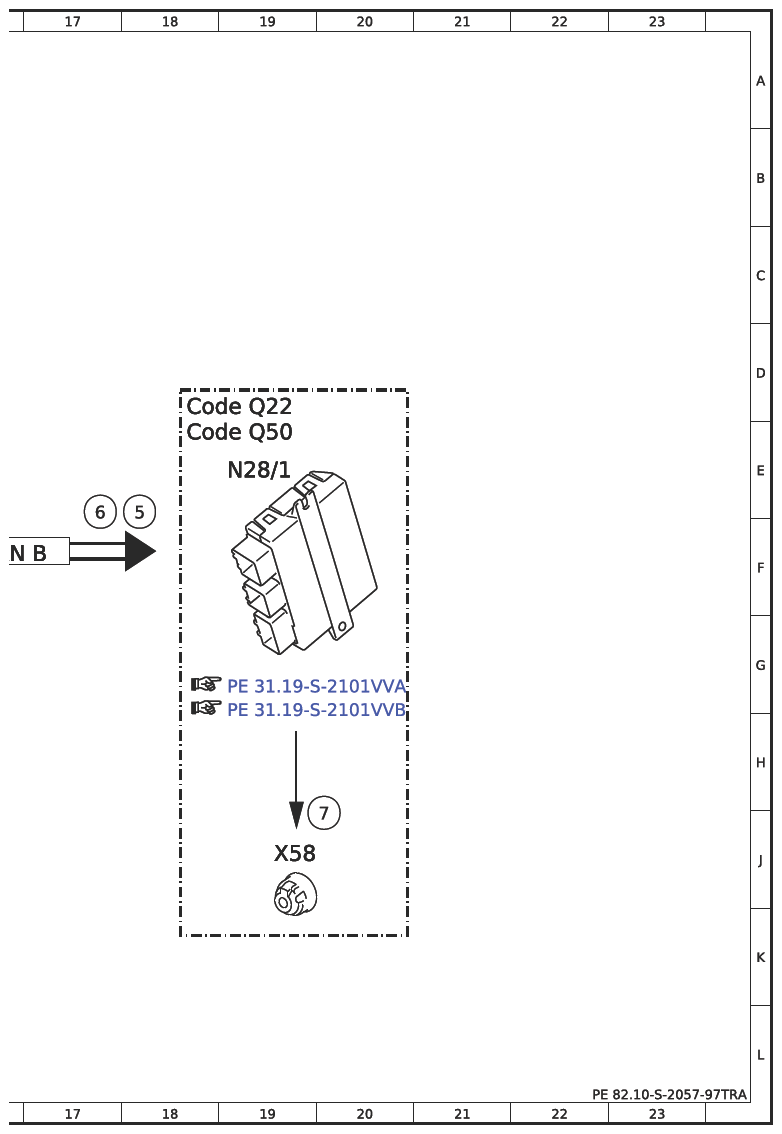

Electrical Function Schematic For Brake Light Actuation - PE82.10-S-2057-97TRA
Model 447.6/7/8 except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13E |
| 2 | Brake light switch, status | 7C |
| 3 | Trailer recognition, status | 15E |
| 4 | Emergency braking, status | 12A |
| 4 | Emergency braking, status | 13D |
| 5 | Flashing brake lights, request | 18E |
| 6 | Brake lights, request | 12A |
| 6 | Brake lights, request | 14E |
| 6 | Brake lights, request | 17E |
| 7 | Brake lights, actuation | 9F |
| 7 | Brake lights, actuation | 3F |
| 7 | Brake lights, actuation | 20J |
| 8 | Parking brake indicator switch, status | 6B |
| 8 | Parking brake indicator switch, status | 11A |
| 8 | Parking brake indicator switch, status | 14D |
| CAN B | Interior CAN | 16F |
| CAN B | Interior CAN | 14D |
| CAN E | Chassis CAN | 10B |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 7H |
| Code Q22 | Trailer hitch with non-removable ball head | 18D |
| Code Q50 | Trailer hitch with removable ball head | 18E |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 2F |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 2G |
| Code W64 | Separately opening rear window | 4F |
| Code W65 | Liftgate | 3F |
| E21/1 | Rear-end door third brake light | 2G |
| E21/2 | Liftgate third brake light | 3G |
| E21/3 | Third brake light, Big-Flip window | 5G |
| E3 | Left rear lamp unit | 1J |
| E3/1 | Left rear LED lamp unit | 7J |
| E3/1e4 | Left stop lamp | 7J |
| E3e4 | Left taillight and brake light | 1J |
| E4 | Right rear lamp unit | 6J |
| E4/1 | Right rear LED lamp unit | 12J |
| E4/1e4 | Right stop lamp | 12J |
| E4e4 | Right taillight and brake light | 6J |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 14E |
| N28/1 | Trailer recognition (AAG) control unit | 19E |
| N30/4 | Electronic Stability Program (ESP) control unit | 7A |
| N73 | Electronic ignition lock (EZS) control unit | 14A |
| S12 | Parking brake indicator switch | 4B |
| S12/1 | Electric parking brake indicator switch | 4C |
| S9/3 | Stop lamp switch | 7D |
| U304 | Valid for model 447.6 | 4A |
| U305 | Valid for model 447.7 | 4A |
| U306 | Valid for model 447.8 | 4C |
| X58 | Trailer socket (13-pin) | 19J |
