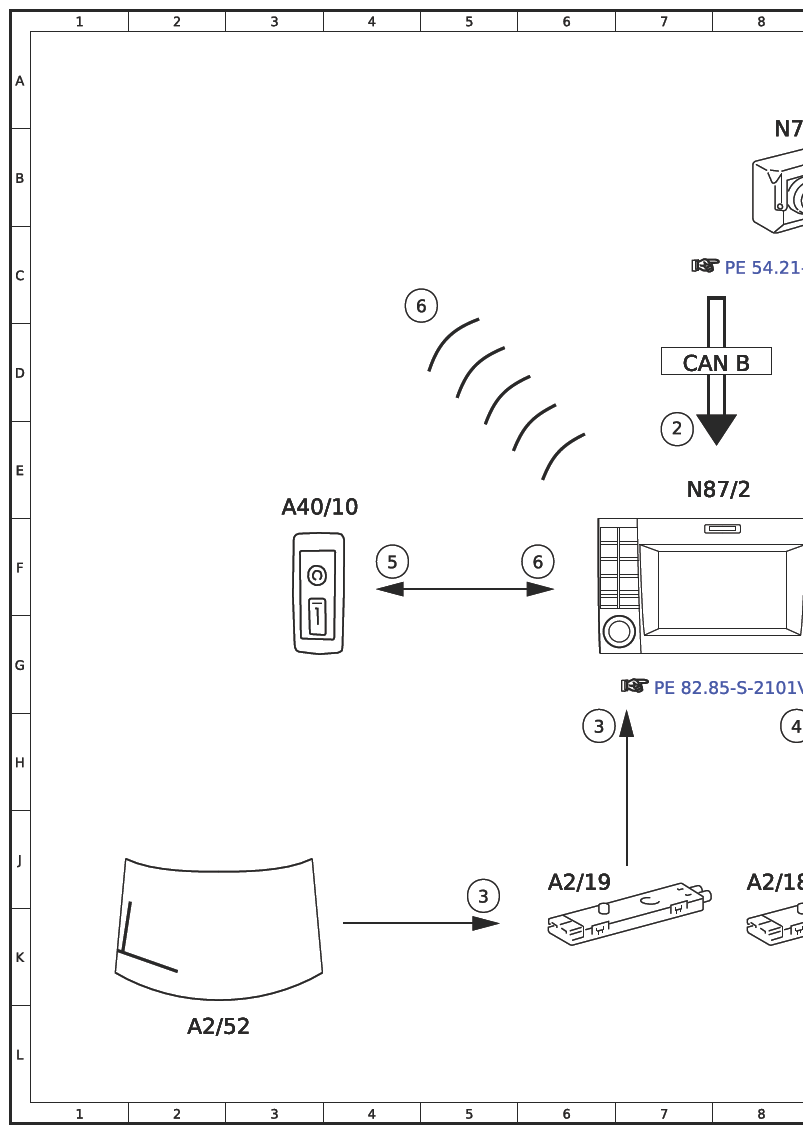

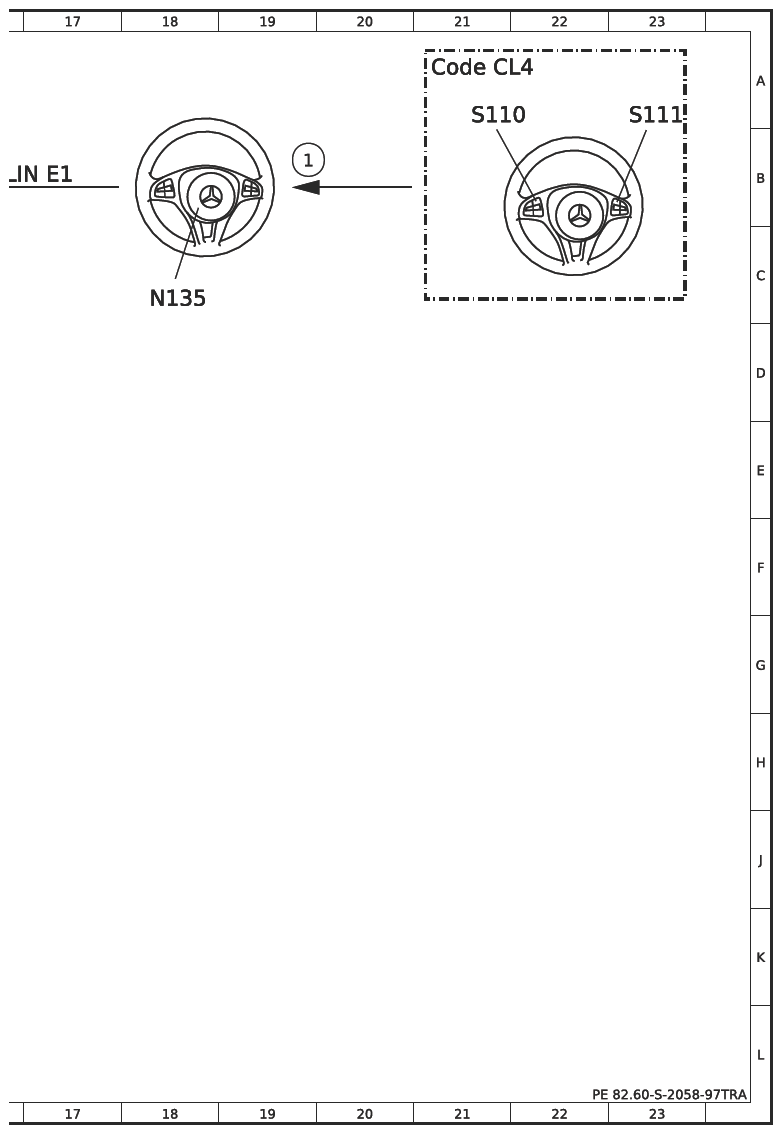

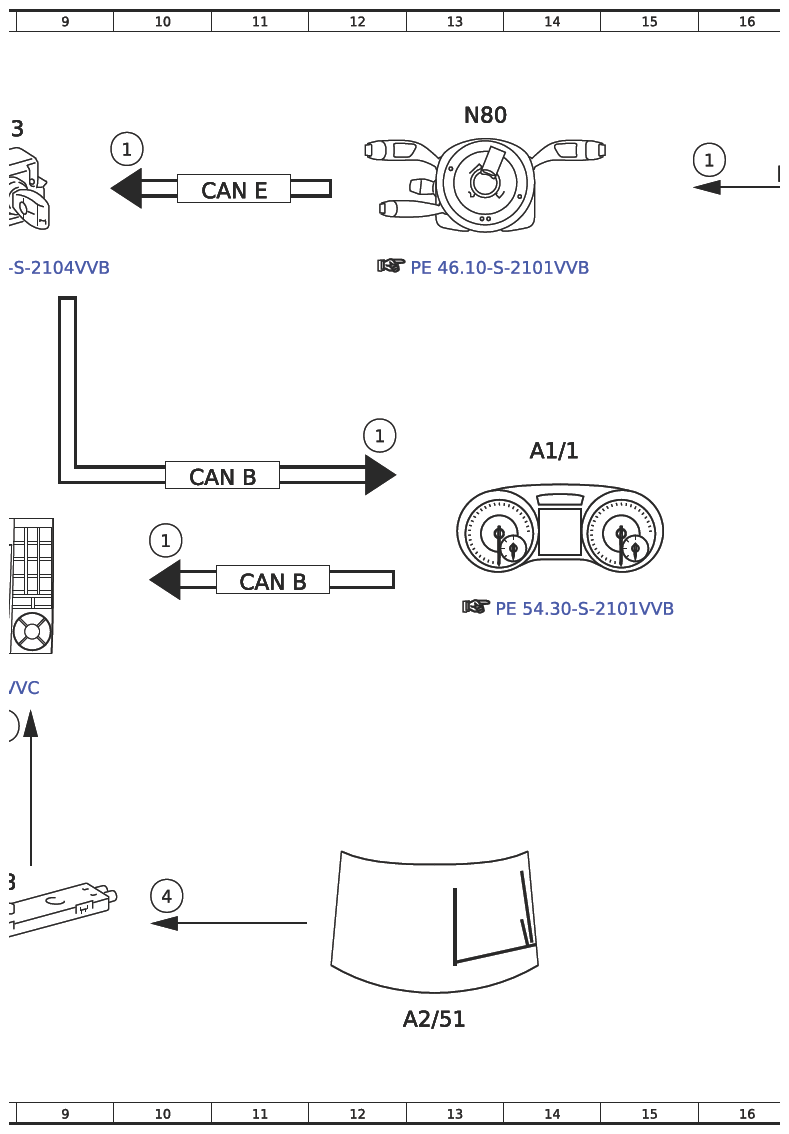

Electrical Function Diagram For Audio Mode, Function - PE82.60-S-2058-97TRA
Model 447.6/7 except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 10F |
| 1 | Multifunction steering wheel button group, signal | 12E |
| 1 | Multifunction steering wheel button group, signal | 10B |
| 1 | Multifunction steering wheel button group, signal | 16B |
| 1 | Multifunction steering wheel button group, signal | 19B |
| 2 | Circuit 15R, status | 7E |
| 3 | FM antenna, signal | 5J |
| 3 | FM antenna, signal | 6H |
| 4 | AM/FM antenna, signal | 8H |
| 4 | AM/FM antenna, signal | 10J |
| 5 | Operation, signal | 4F |
| 6 | Audio, signal | 4C |
| 6 | Audio, signal | 6F |
| A1/1 | Instrument cluster (KI) control unit | 14E |
| A2/18 | FM/AM antenna amplifier | 8J |
| A2/19 | FM 2/DAB antenna amplifier | 6J |
| A2/51 | FM/AM antenna | 13L |
| A2/52 | FM antenna | 2L |
| A40/10 | USB/AUX connection | 3E |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 7D |
| CAN B | Interior CAN | 10E |
| CAN E | Chassis CAN | 11B |
| Code CL4 | Multifunction steering wheel with trip computer | 21A |
| LIN E1 | Steering LIN | 16B |
| N135 | Steering wheel electronics | 18C |
| N73 | Electronic ignition lock (EZS) control unit | 8B |
| N80 | Steering column tube module (MRM) control unit | 13A |
| N87/2 | Radio (Audio) | 7E |
| S110 | Left multifunction steering wheel button group | 21A |
| S111 | Right multifunction steering wheel button group | 23A |
