Remove/Install Speaker In Side Paneling (Rear) - AR82.62-S-7837E
Model 447.7/8
With Code EL9 (Two-way loudspeaker system in front and rear)
Model 447.8
With Code E65 (Burmester® surround sound system)
Model 448.8
With Code E65 (Burmester® surround sound system)
Model 448
With Code EL9 (Two-way loudspeaker system in front and rear)
| Remove/install | |||
| 1 | Remove respective side paneling (3) in rear | Model 447.7, 448.7 with code EL9 (Two-way loudspeaker system in front and rear) with code V23 (Interior trim, premium version) Model 447.8, 448.8 with code E65 (Burmester® surround sound system) Model 447.8, 448.8 with code EL9 (Two-way loudspeaker system in front and rear) |
AR68.30-S-4780E |

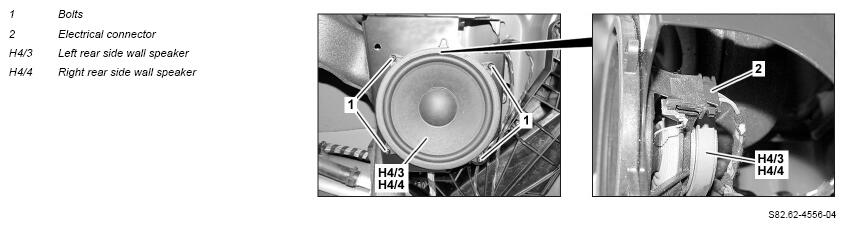

| 2 | Remove bolts (1) | If left rear sidewall speaker (H4/3) or right rear sidewall speaker (H4/4) is removed. | |
| 3 | Remove left rear sidewall speaker (H4/3) or right rear sidewall speaker (H4/4) and disconnect electrical connector (2) | ||

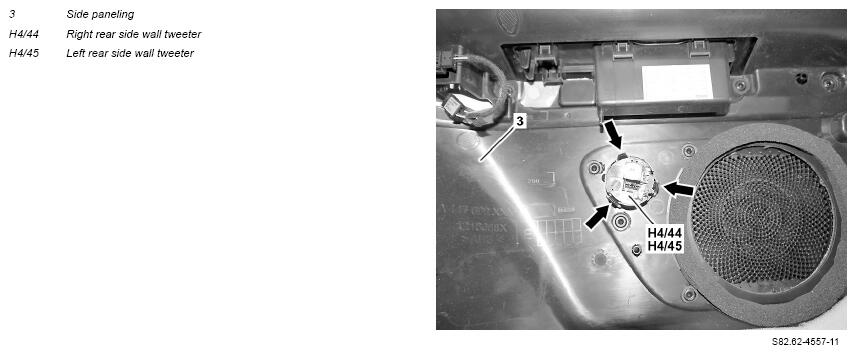

| 4 | Release catch hooks (arrows) and remove right rear sidewall tweeter (H4/44) or left rear sidewall tweeter (H4/45) from side paneling (3) | ||
| 5 | Install in the reverse order | ||
| Check | |||
| 6 | Perform function check of speaker system |
