Wiring Diagram For Electronic Stability Program (ESP(R)) - PE42.45-S-2201-97VKA
Model 447 with code XM7 (MOPF II) N30/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |

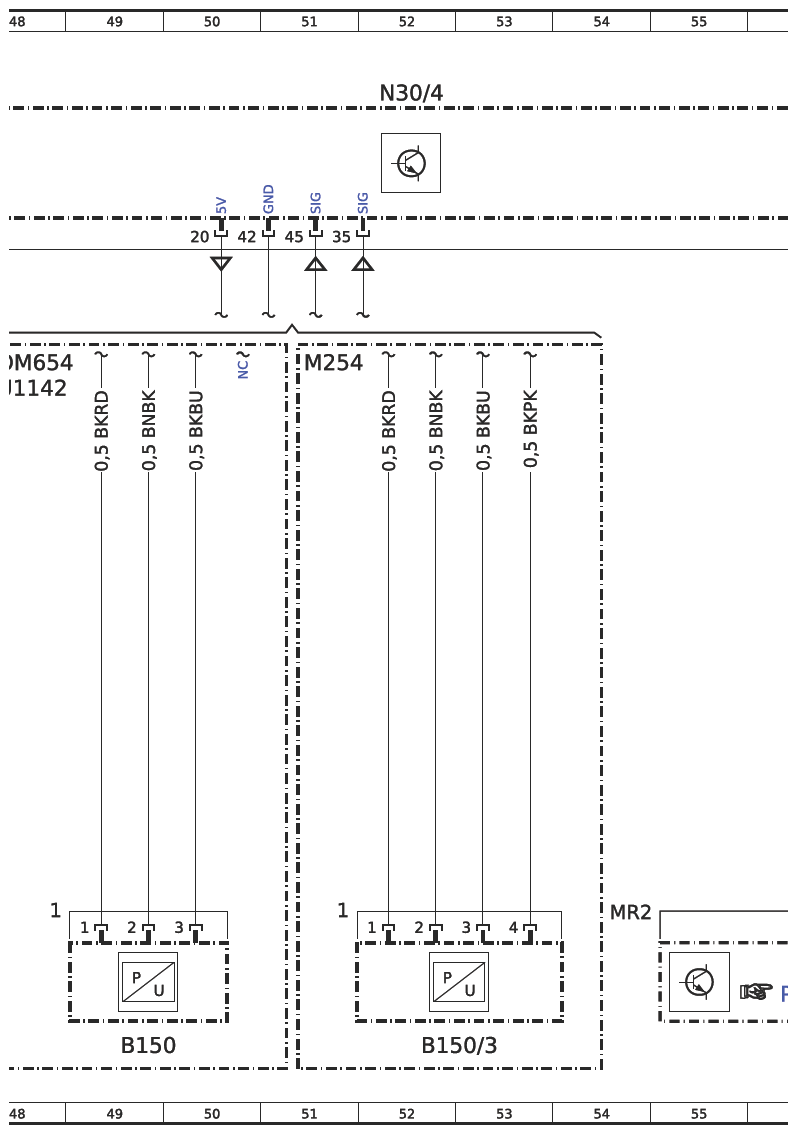

| B150 | ESP® control unit brake vacuum sensor | 49L |
| B150/3 | Brake vacuum sensor | 52L |

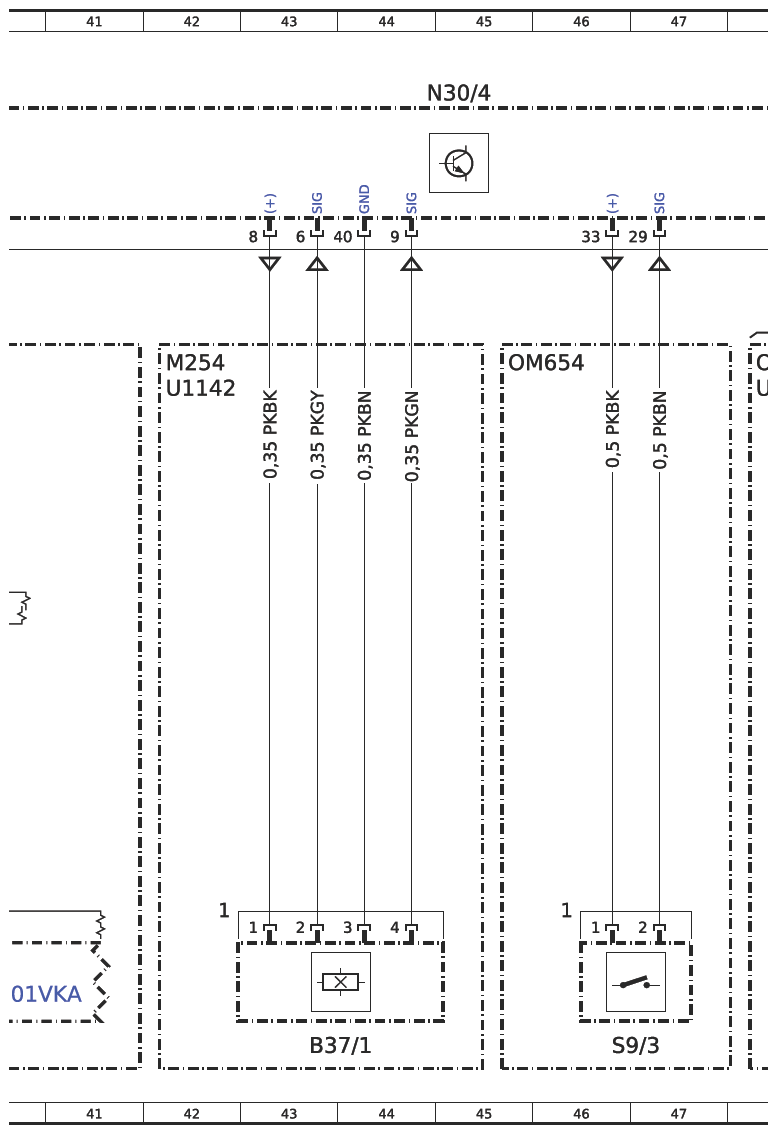

| B37/1 | Pedal angle sensor | 43L |
| CAN H | Vehicle dynamics CAN | 30K |
| Code B25 | Electric parking brake | 32D |

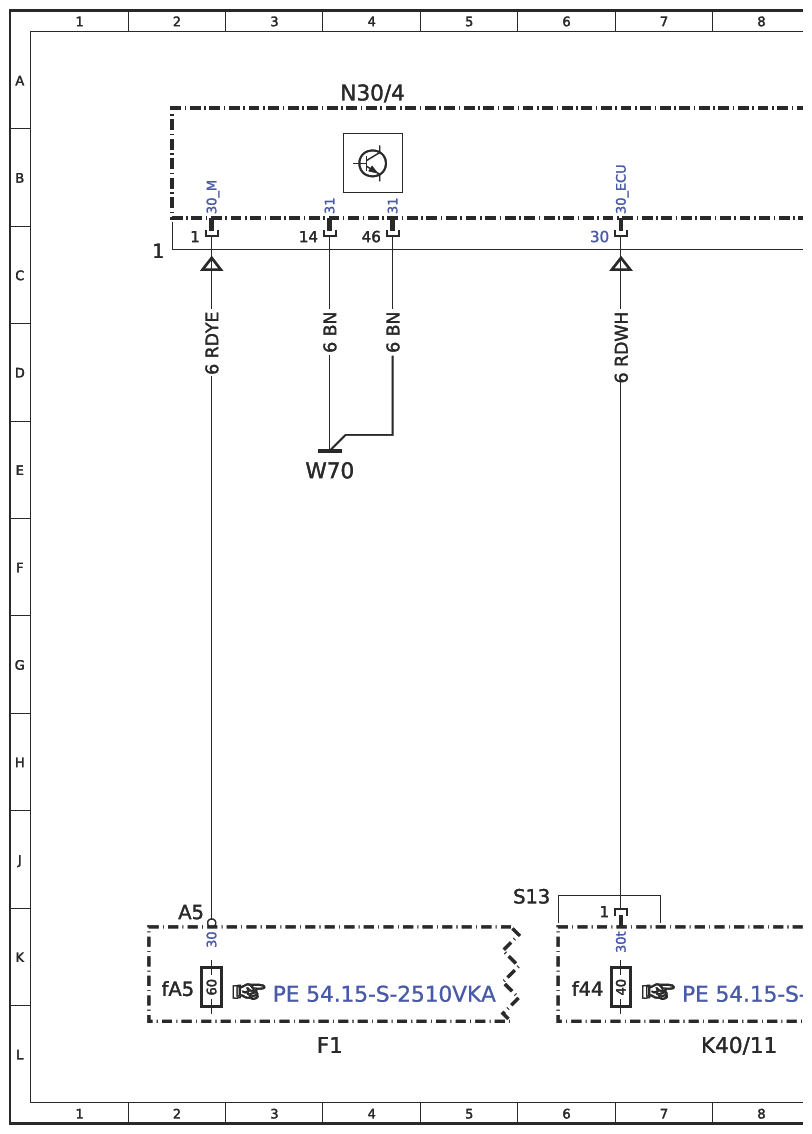

| F1 | Pre-fuse box | 4L |
| F1fA5 | Pre-fuse A5 | 2K |

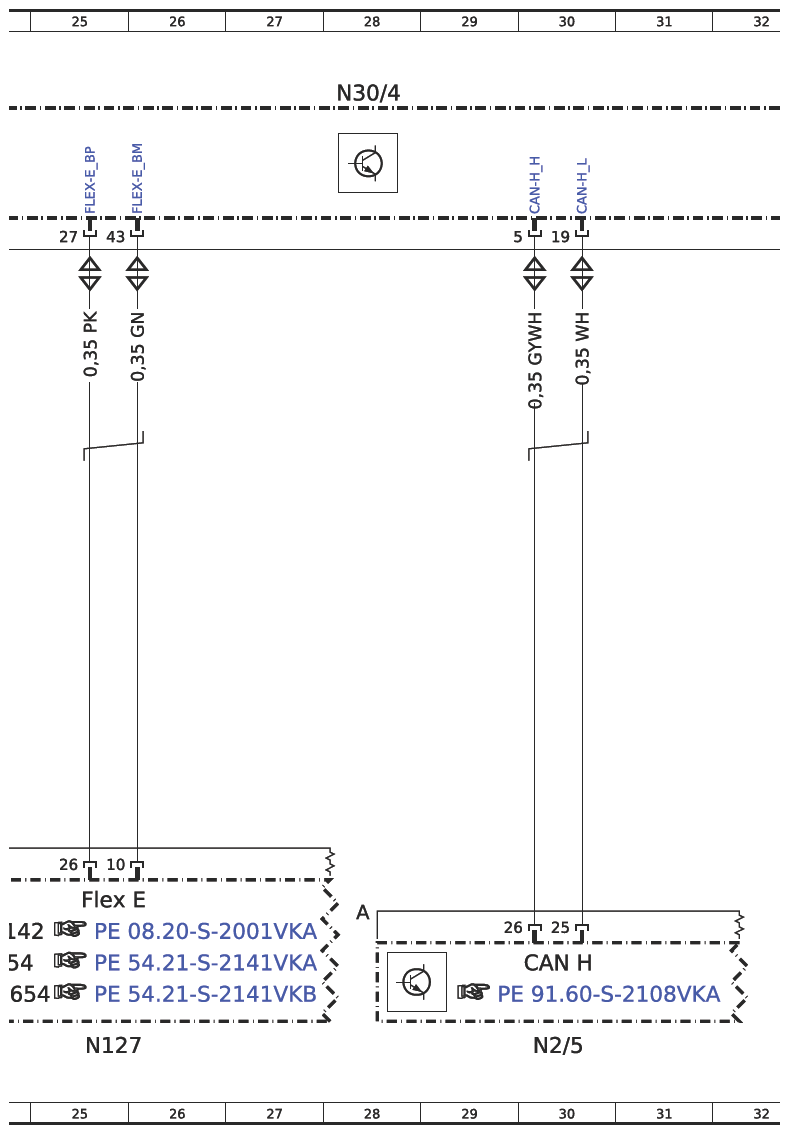

| Flex E | Chassis FlexRay | 21K |
| Flex E | Chassis FlexRay | 25J |

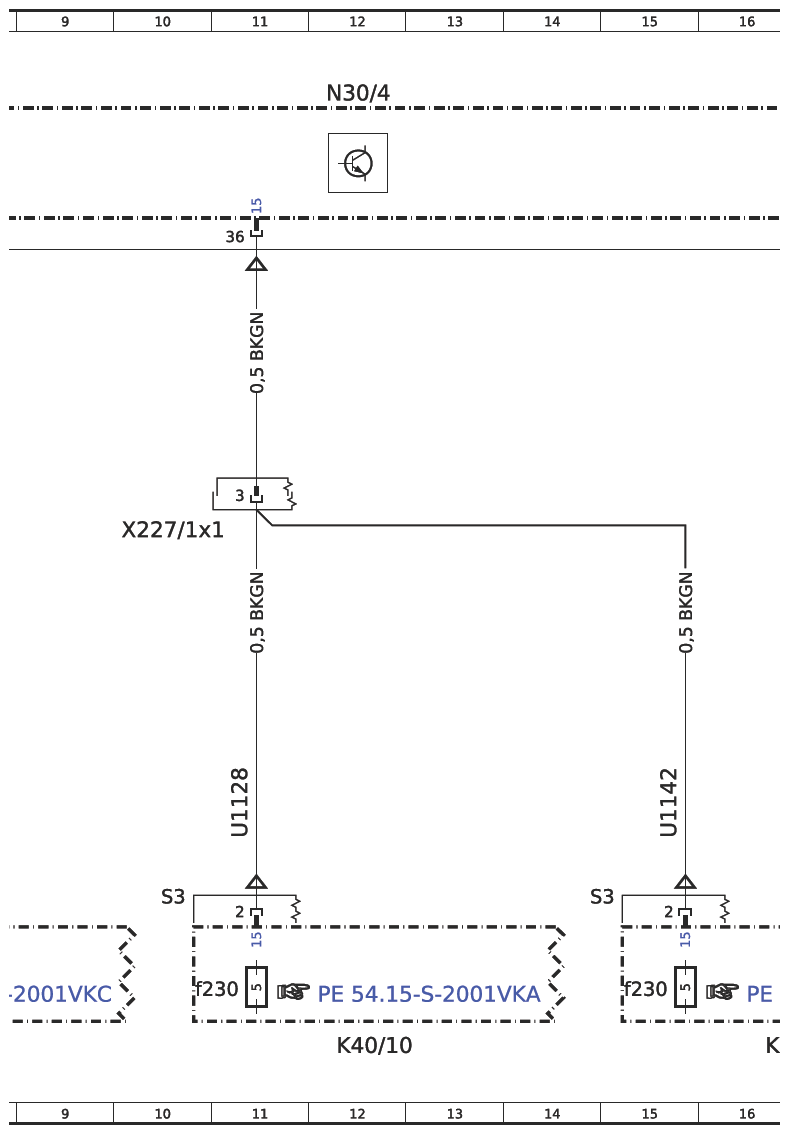

| K40/10 | Engine compartment fuse and relay module | 12L |
| K40/10 | Engine compartment fuse and relay module | 16L |
| K40/10f230 | Fuse 230 | 11K |
| K40/10f230 | Fuse 230 | 15K |
| K40/11 | Firewall fuse and relay module | 8L |
| K40/11f44 | Fuse 44 | 6K |

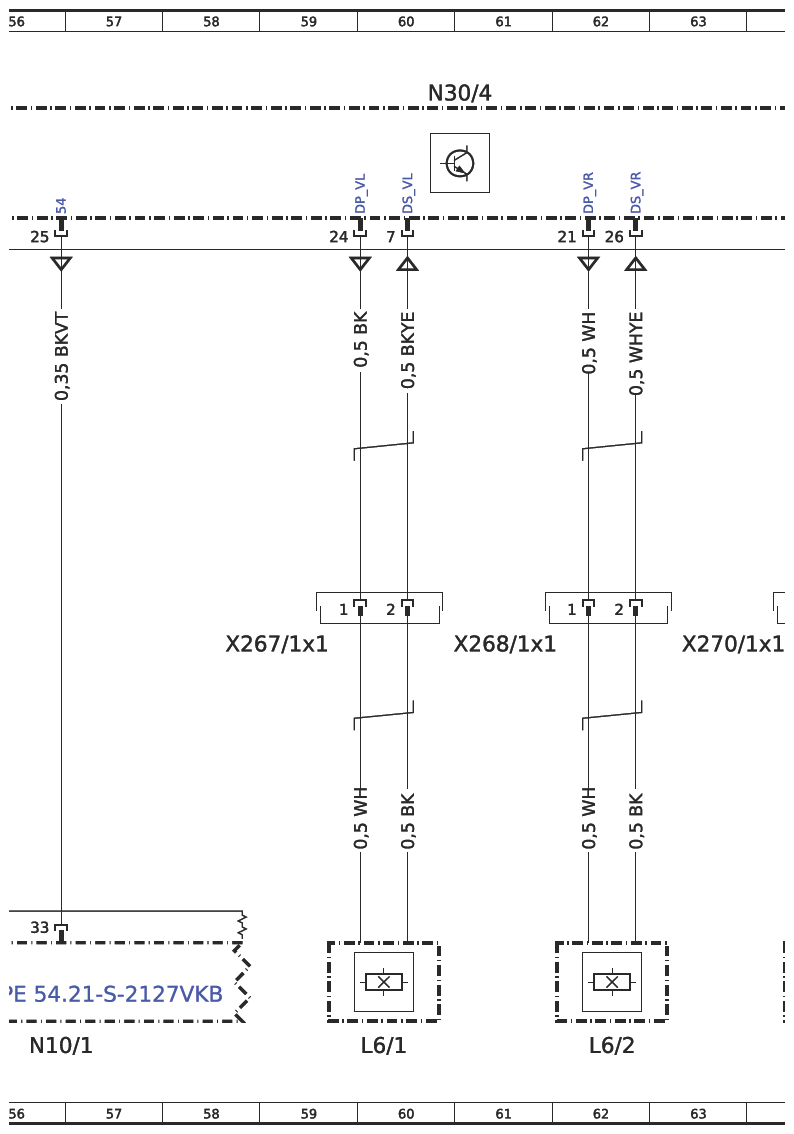

| L6/1 | Left front axle rpm sensor | 60L |
| L6/2 | Right front axle rpm sensor | 62L |

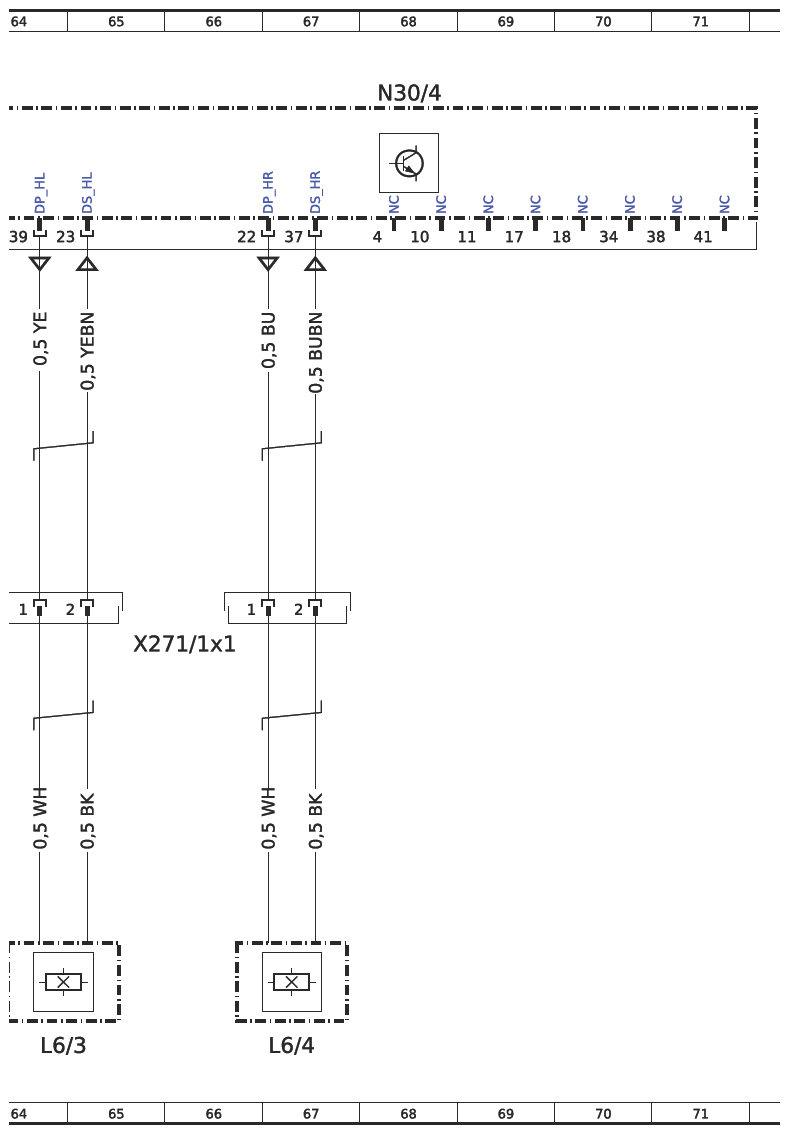

| L6/3 | Left rear axle rpm sensor | 64L |
| L6/4 | Right rear axle rpm sensor | 67L |

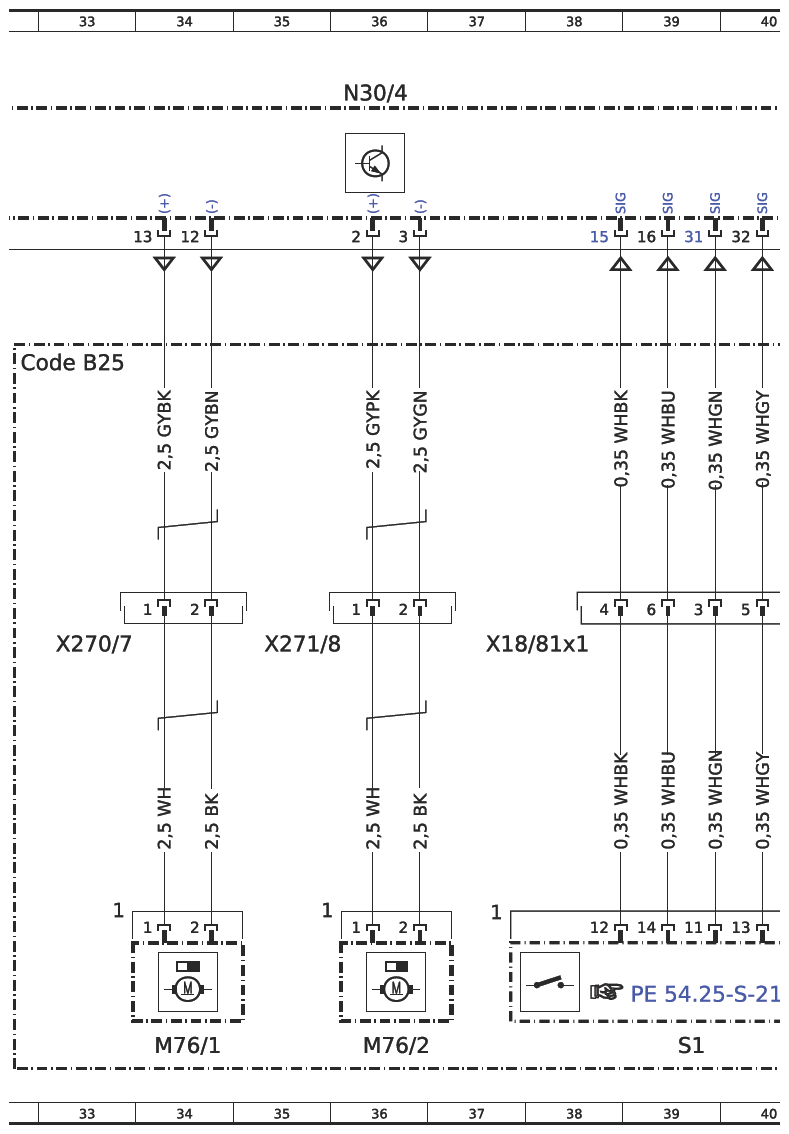

| M76/1 | Left electric parking brake actuator motor | 34L |
| M76/2 | Right electric parking brake actuator motor | 36L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 56L |
| N127 | Drivetrain control unit | 25L |
| N2/5 | Supplemental restraint system (SRS) control unit | 30L |
| N30/4 | Electronic Stability Program (ESP) control unit | 4A |
| N30/4 | Electronic Stability Program (ESP) control unit | 12A |
| N30/4 | Electronic Stability Program (ESP) control unit | 20A |
| N30/4 | Electronic Stability Program (ESP) control unit | 36A |
| N30/4 | Electronic Stability Program (ESP) control unit | 45A |
| N30/4 | Electronic Stability Program (ESP) control unit | 52A |
| N30/4 | Electronic Stability Program (ESP) control unit | 60A |
| N30/4 | Electronic Stability Program (ESP) control unit | 68A |
| N30/4 | Electronic Stability Program (ESP) control unit | 28A |

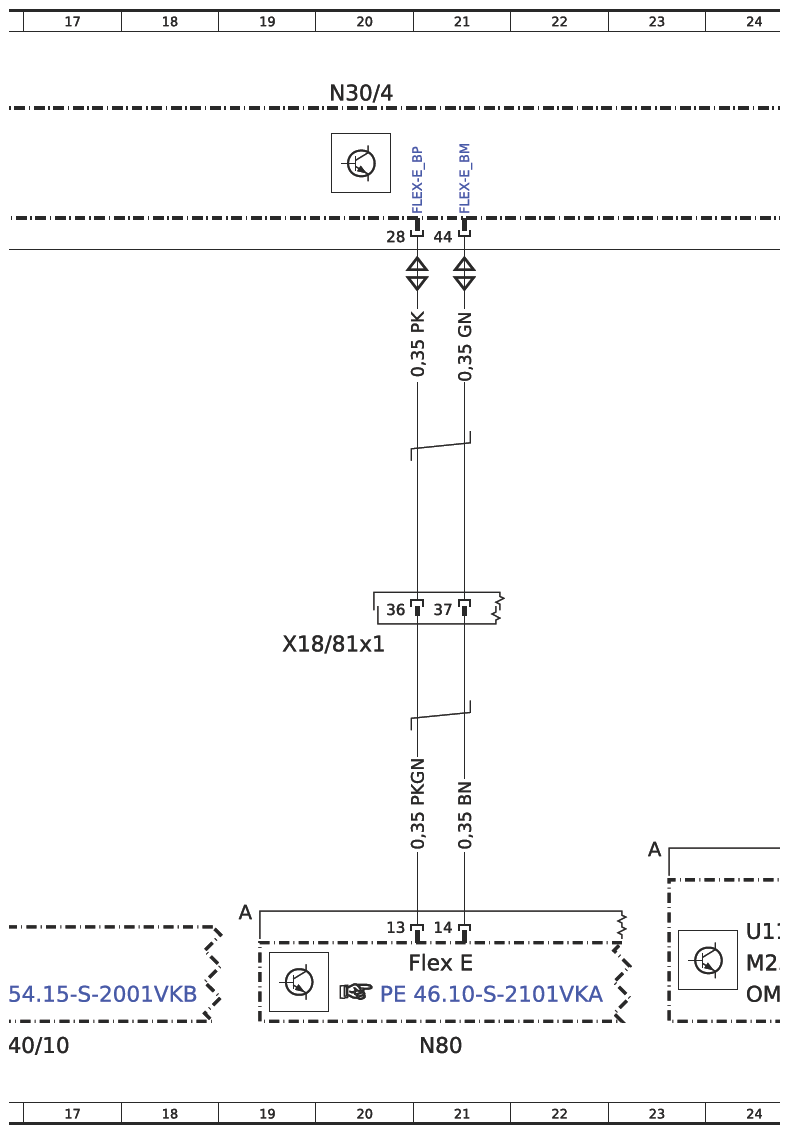

| N80 | Steering column tube module (MRM) control unit | 21L |
| S1 | Light switch | 39L |
| S9/3 | Stop lamp switch | 46L |
| U1128 | Valid for combustion engine | 11J |
| U1142 | Valid for electric vehicle | 15J |
| U1142 | Valid for electric vehicle | 42D |
| U1142 | Valid for electric vehicle | 48D |
| U1142 | Valid for electric vehicle | 24K |
| W70 | Electronic Stability Program ground point | 3E |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 38G |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 20G |
| X227/1x1 | Main wiring harness/fuse and relay module electrical connector 1 | 10F |
| X267/1x1 | Left front axle rpm sensor electrical connector | 59G |
| X268/1x1 | Right front axle rpm sensor electrical connector | 61G |
| X270/1x1 | Left rear axle rpm sensor electrical connector | 63G |
| X270/7 | Left rear axle parking brake electrical connector | 33G |
| X271/1x1 | Right rear axle rpm sensor electrical connector | 66G |
| X271/8 | Right rear axle parking brake electrical connector | 35G |
