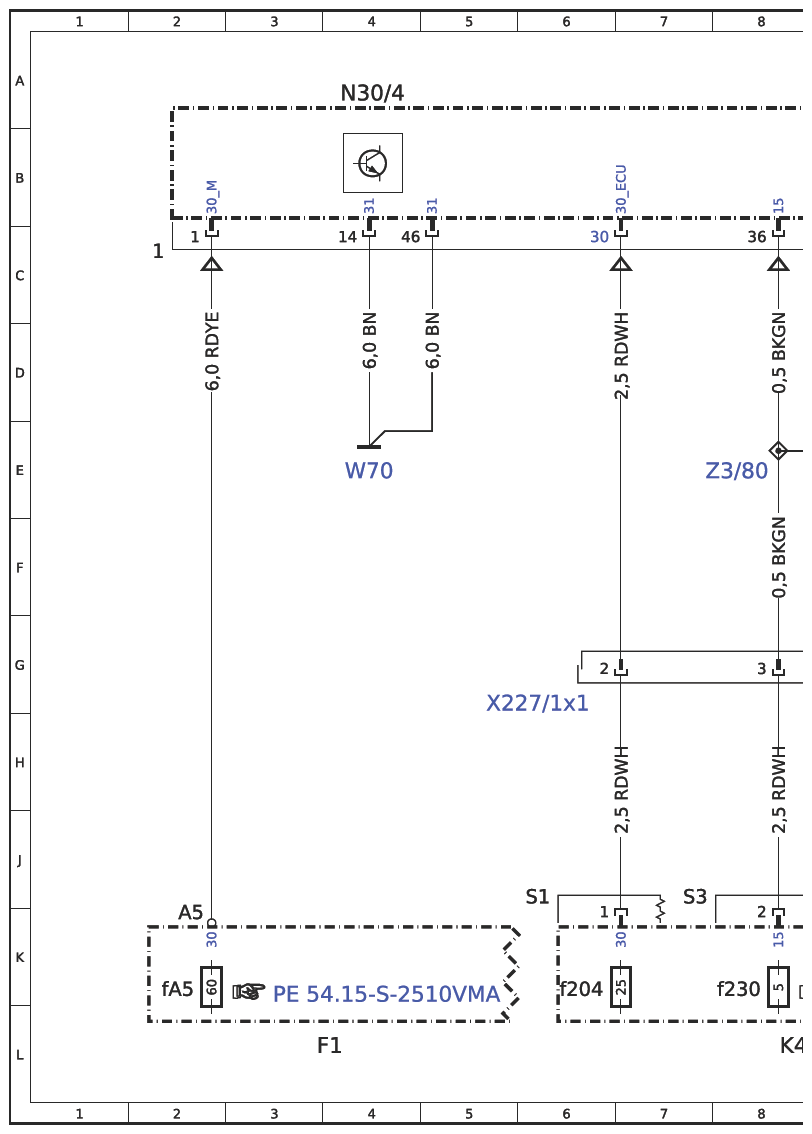

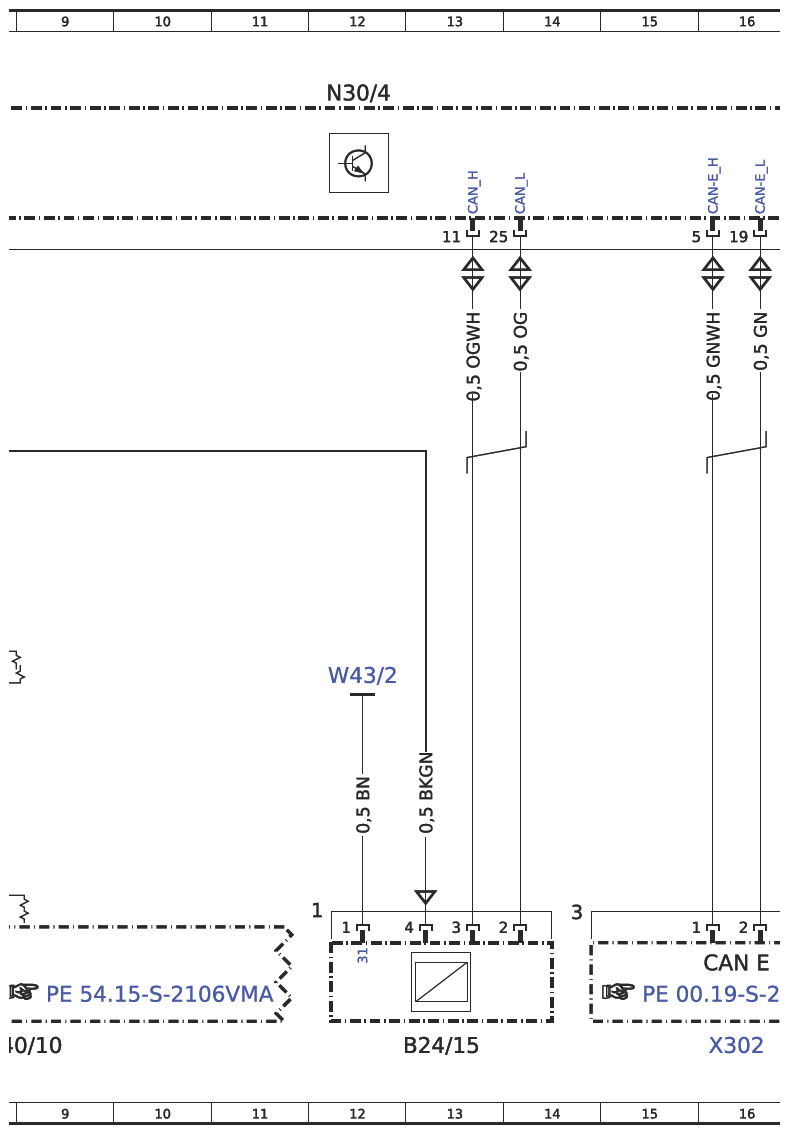

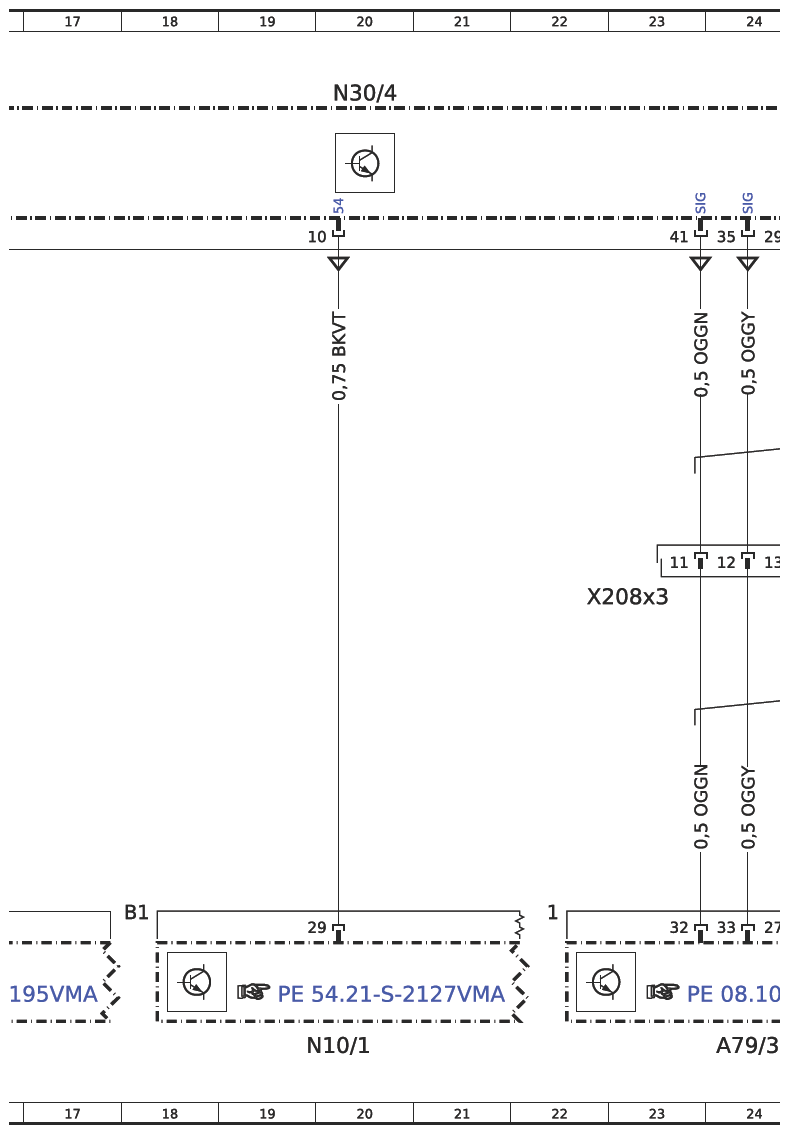

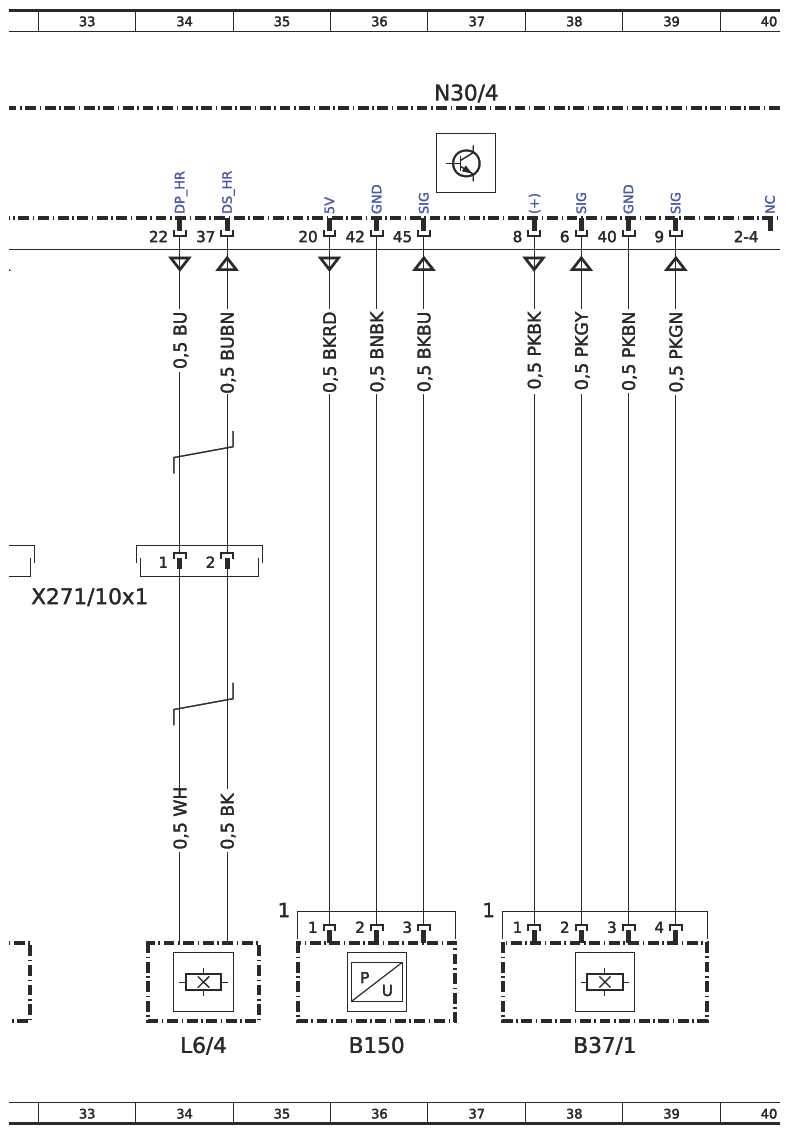

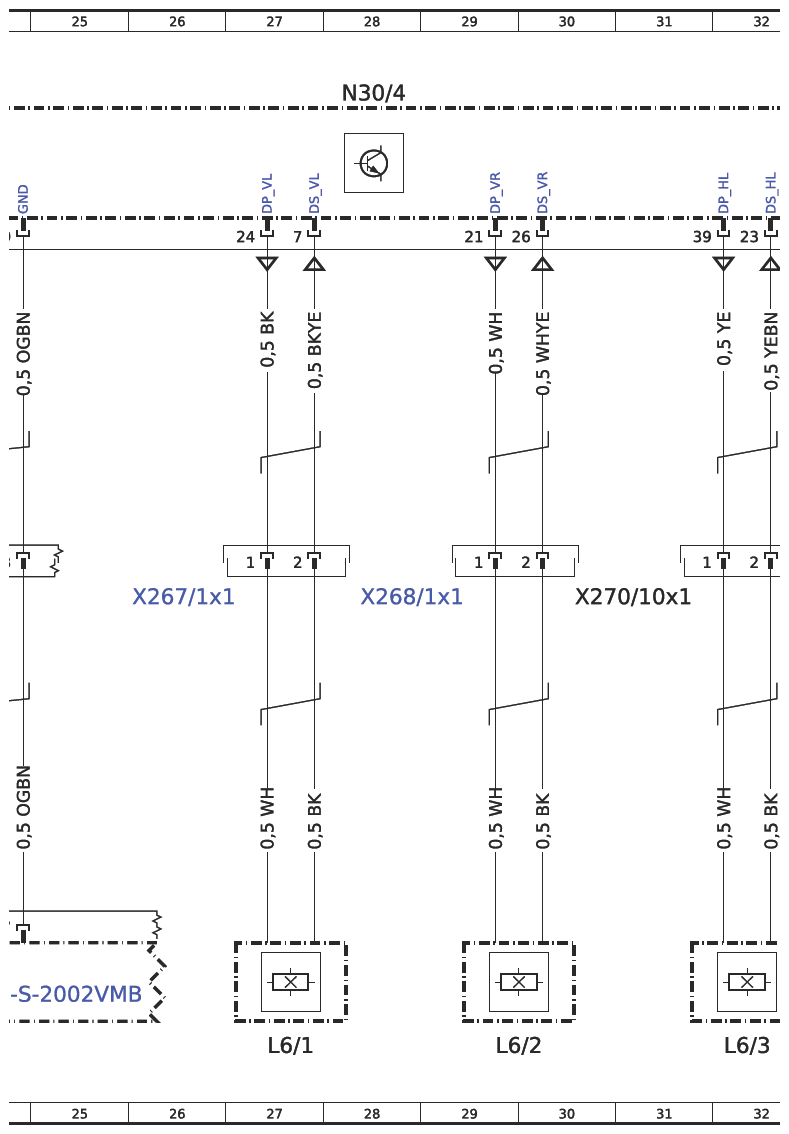

(Wiring Diagram For Electronic Stability Program (ESP(R)) - PE42.45-S-2201-97VMB)
Model 447.6 with code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code XM7 (MOPF II) Control unit N30/4
Model 447.7 with code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code XM7 (MOPF II) Control unit N30/4
Model 447.7 with code ME4 (Electric motor 145 kW) except code XM7 (MOPF II) Control unit N30/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A79/3 | Power electronics control unit | 24L |
| B150 | ESP® control unit brake vacuum sensor | 36L |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 13L |
| B37/1 | Pedal angle sensor | 38L |
| CAN E | Chassis CAN | 16K |
| F1 | Pre-fuse box | 4L |
| F1fA5 | Pre-fuse A5 | 2K |
| K40/10 | Engine compartment fuse and relay module | 8L |
| K40/10f204 | Fuse 204 | 6K |
| K40/10f230 | Fuse 230 | 8K |
| L6/1 | Left front axle rpm sensor | 27L |
| L6/2 | Right front axle rpm sensor | 29L |
| L6/3 | Left rear axle rpm sensor | 32L |
| L6/4 | Right rear axle rpm sensor | 34L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 20L |
| N30/4 | Electronic Stability Program (ESP) control unit | 4A |
| N30/4 | Electronic Stability Program (ESP) control unit | 12A |
| N30/4 | Electronic Stability Program (ESP) control unit | 44A |
| N30/4 | Electronic Stability Program (ESP) control unit | 20A |
| N30/4 | Electronic Stability Program (ESP) control unit | 28A |
| N30/4 | Electronic Stability Program (ESP) control unit | 37A |
| W43/2 | Right vehicle interior firewall ground point | 12G |
| W70 | Electronic Stability Program ground point | 4E |
| X208x3 | Electric machine electrical connector 3 | 23F |
| X227/1x1 | Main wiring harness/fuse and relay module electrical connector 1 | 6G |
| X267/1x1 | Left front axle rpm sensor electrical connector | 26F |
| X268/1x1 | Right front axle rpm sensor electrical connector | 29F |
| X270/10x1 | Left rear axle rpm sensor electrical connector | 31F |
| X271/10x1 | Right rear axle rpm sensor electrical connector | 33F |
| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 16L |
| Z3/80 | ESP® tml. 15 end sleeve | 8E |
