Remove/Install Door Catch - AR72.10-S-2100E
Model 447
Model 448
Shown On right side of vehicle
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Notice | Notes on carrying out repair work in the vehicle interior | AH68.00-D-0001-01KOS | |
| Remove/install | |||
| 1 | Remove trim (1) | Remove left paneling (1) | AR68.30-S-4020E |
| Remove right paneling (1) | AR68.30-S-4030E | ||

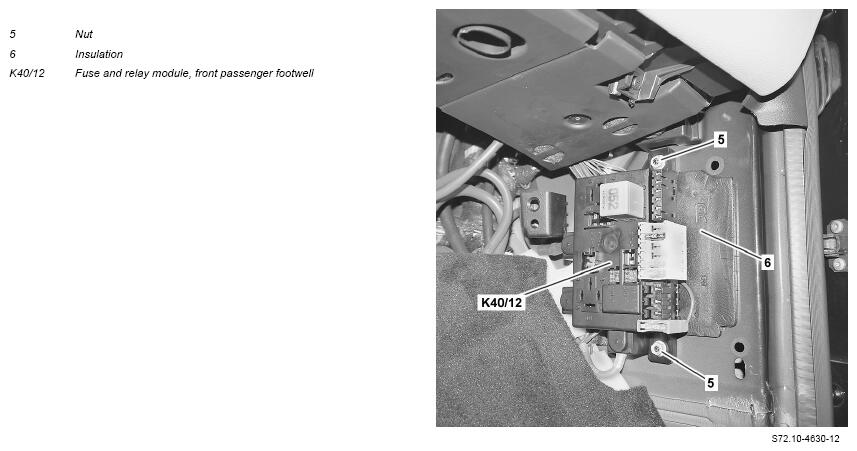

| 2 | Unscrew nuts (5) | When removing door holder (4) on passenger side. | |
| 3 | Remove insulation (6) | ||
| 4 | Remove fuse and relay module, passenger side (K40/12) and lay down to side | When removing door holder (4) on passenger side. | |

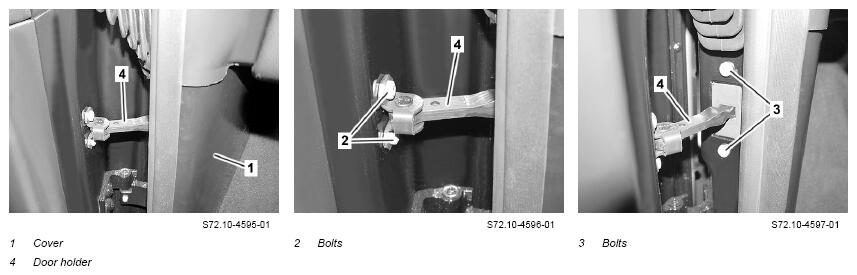

| 5 | Unscrew screws/bolts (2) | *BA72.10-Z-1002-01KOG | |
| 6 | Remove bolts (3) | *BA72.10-Z-1001-01KOG | |
| 7 | Remove door holder (4) toward inside | ||
| 8 | Install in the reverse order |
FRONT DOOR
| Number | Designation | Model 447, 448 | |
|---|---|---|---|
| BA72.10-Z-1001-01KOG | Bolt, door holder at A-pillar | Nm | 9 |
FRONT DOOR
| Number | Designation | Model 447, 448 | |
|---|---|---|---|
| BA72.10-Z-1002-01KOG | Bolt of door holder to door | Nm | 14 |
