Wiring Diagram For Parktronic System (PTS) Control Unit - PE54.65-S-2101-97VMA
Model 447.6/7 with code EZ8 (PARKTRONIC Park Assist) with code ME0 (Electric motor 85 kW) except code XM7 (MOPF II) N62
Model 447.6 with code EZ8 (PARKTRONIC Park Assist) with code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code XM7 (MOPF II) N62
Model 447.7 with code EZ7 (Active Parking Assist) with code EZ8 (PARKTRONIC Park Assist) with code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code XM7 (MOPF II) N62
Model 447.7 with code EZ7 (Active Parking Assist) with code EZ8 (PARKTRONIC Park Assist) with code ME4 (Electric motor 145 kW) except code XM7 (MOPF II) N62
| Code: | Designation: | Position: |
|---|---|---|

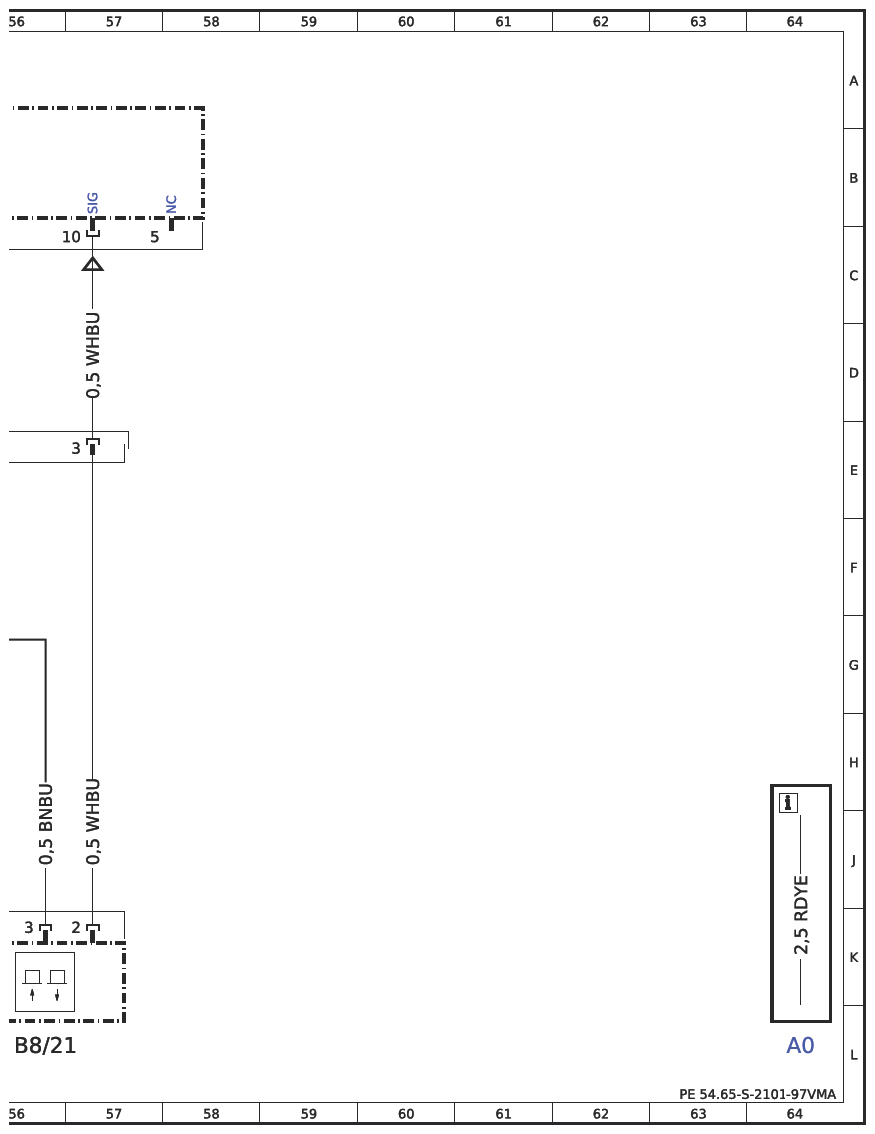

| A0 | Color code key | 64L |
| A44/12 | Center rear PARKTRONIC warning element | 16L |

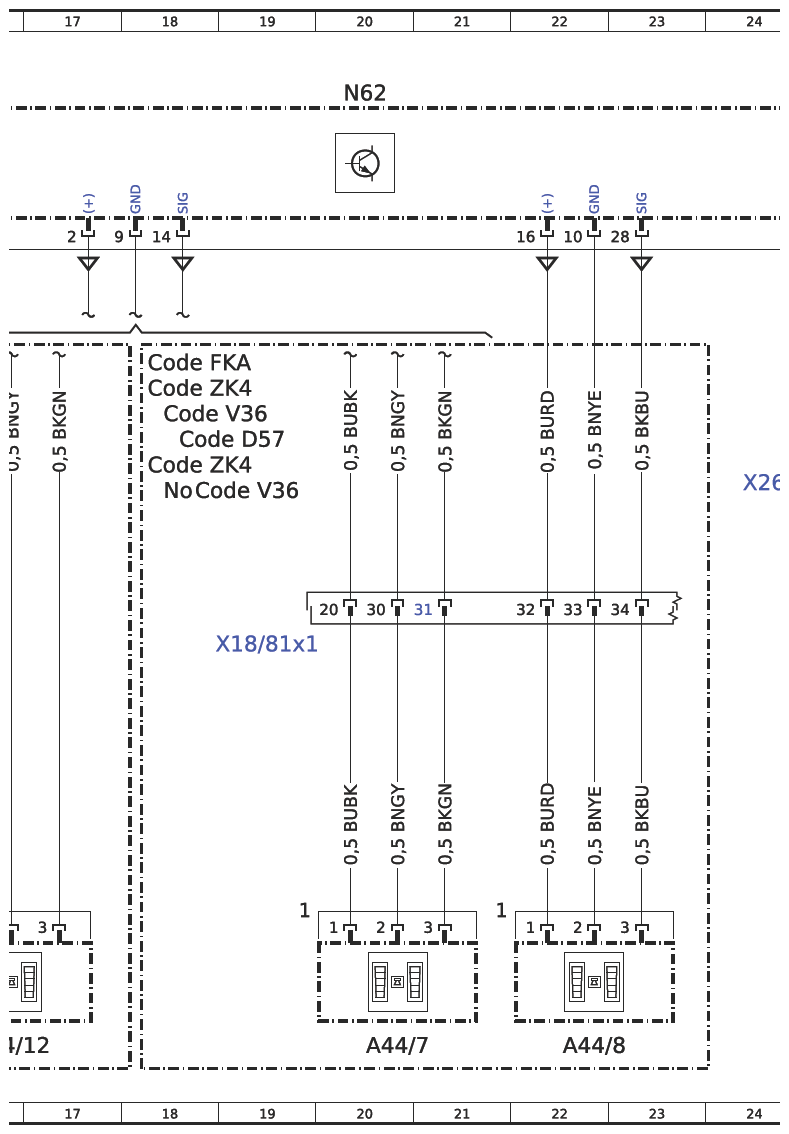

| A44/7 | Left front PARKTRONIC warning element | 20L |
| A44/8 | Right front PARKTRONIC warning element | 22L |

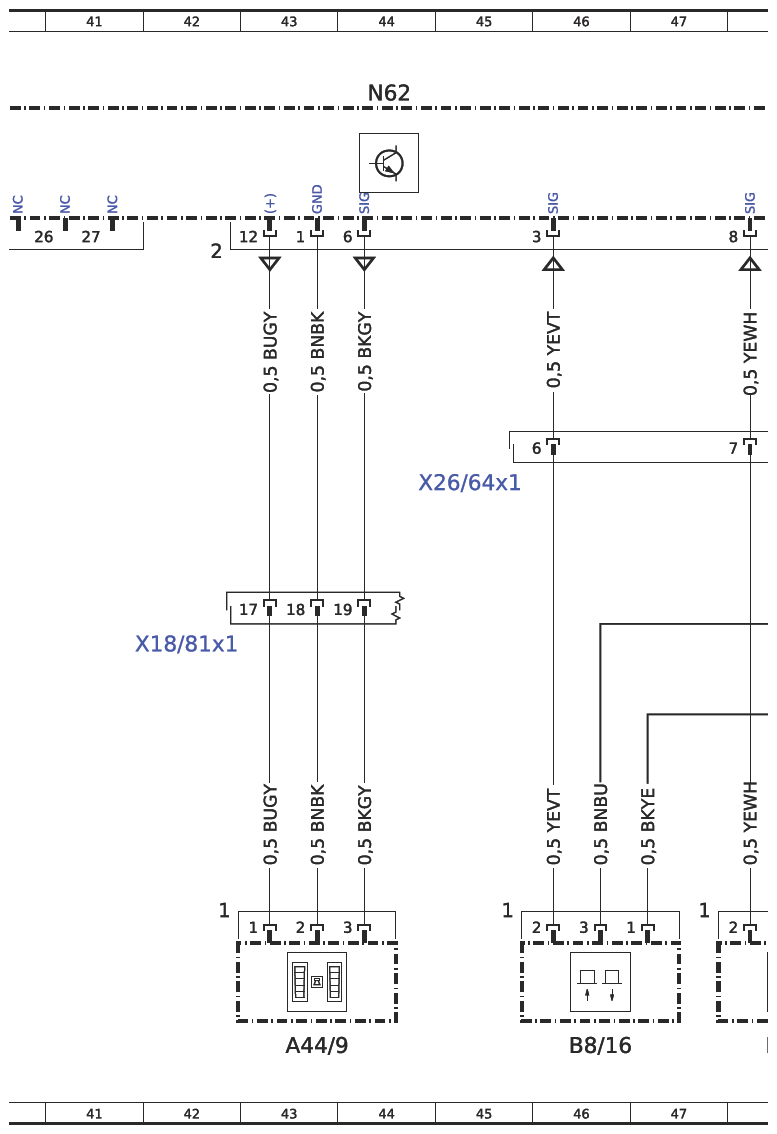

| A44/9 | Center front PARKTRONIC warning element | 43L |

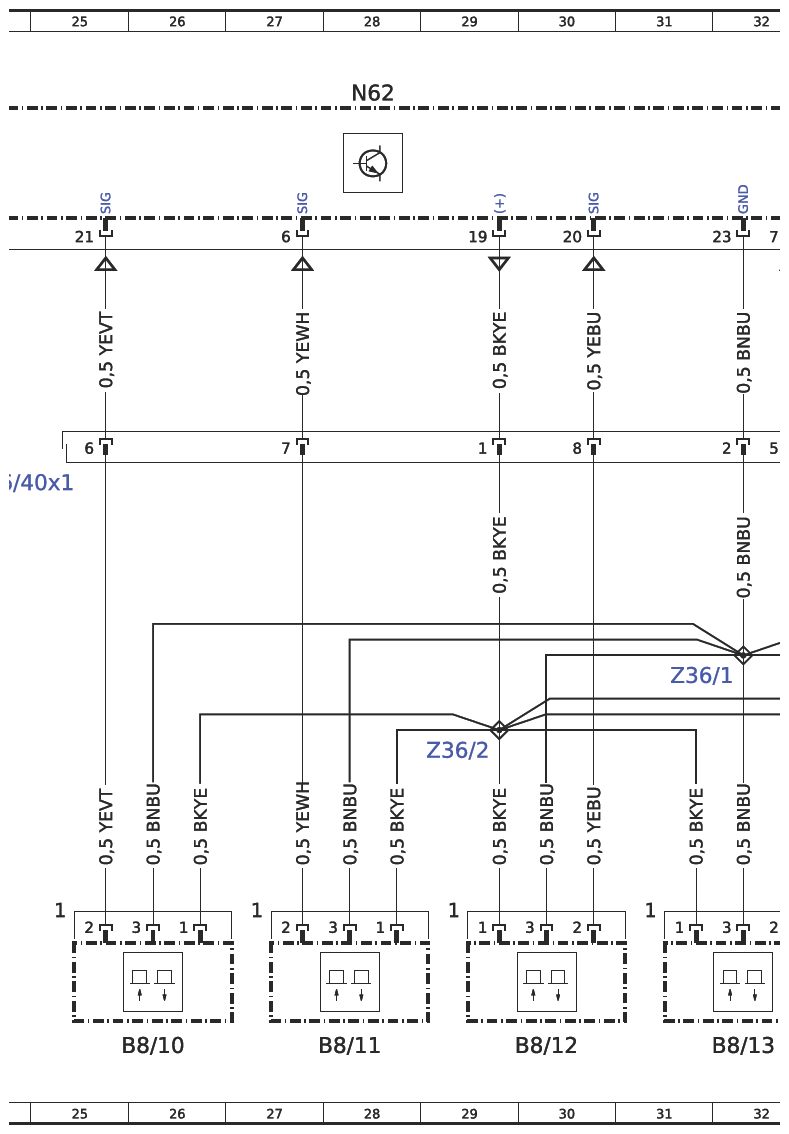

| B8/10 | Parktronic sensor, inner left rear | 26L |
| B8/11 | PARKTRONIC sensor, center left rear | 28L |
| B8/12 | Parktronic sensor, outer left rear | 30L |
| B8/13 | Parktronic sensor, inner right rear | 32L |

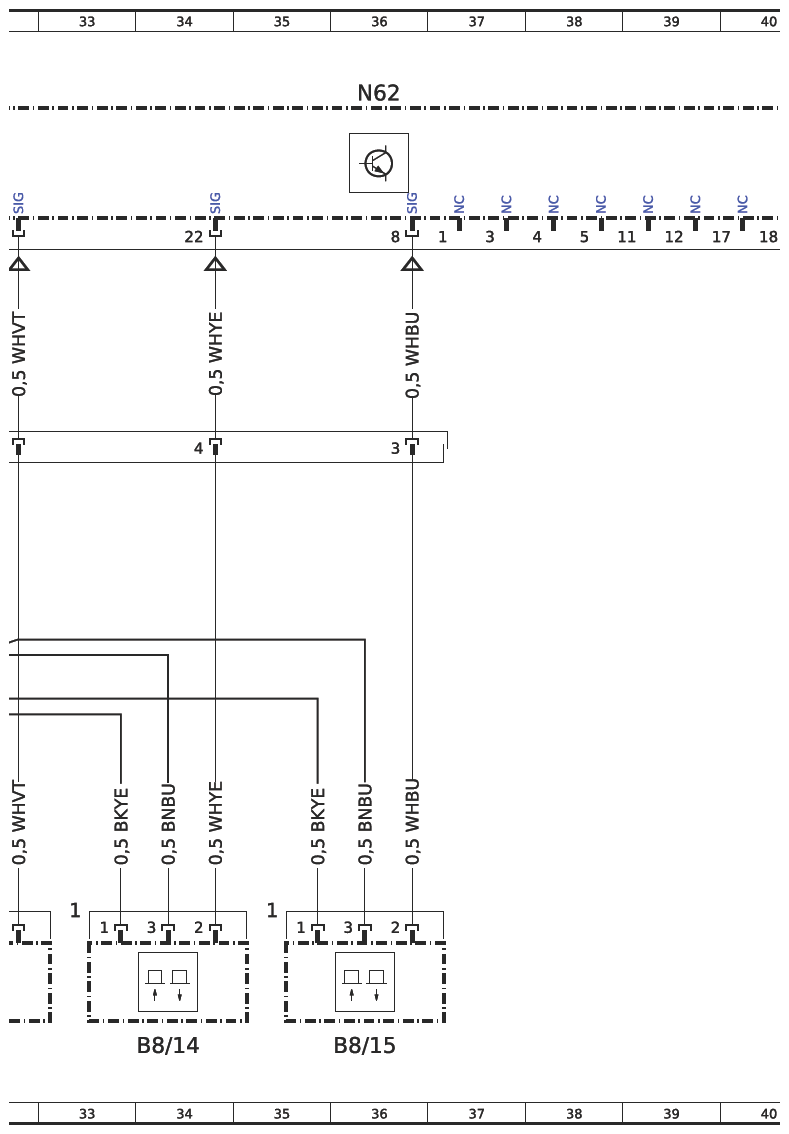

| B8/14 | PARKTRONIC sensor, center right rear | 34L |
| B8/15 | Parktronic sensor, outer right rear | 36L |
| B8/16 | PARKTRONIC sensor, inner left front | 46L |

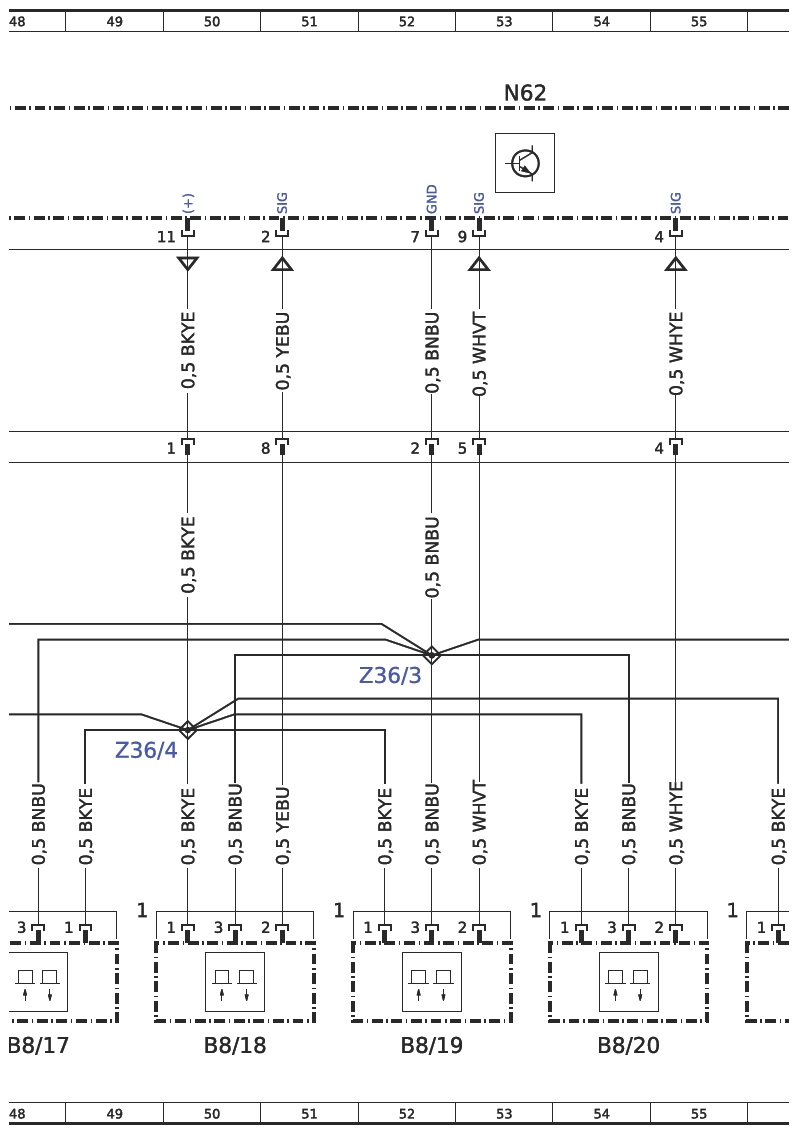

| B8/17 | PARKTRONIC sensor, center left front | 48L |
| B8/18 | PARKTRONIC sensor, outer left front | 50L |
| B8/19 | PARKTRONIC sensor, inner right front | 52L |
| B8/20 | PARKTRONIC sensor, center right front | 54L |
| B8/21 | PARKTRONIC sensor, outer right front | 56L |
| CAN E | Chassis CAN | 8K |
| CAN E | Chassis CAN | 12K |
| Code D57 | Full-width partition wall at C-pillar with window | 14E |
| Code D57 | Full-width partition wall at C-pillar with window | 18E |
| Code FKA | Panel van | 18D |
| Code L | Valid for left-hand drive vehicles | 4E |
| Code M7E | Electric motor 150 kW/battery 60 kWh (usable) | 10D |
| Code M8E | Electric motor 85 kW/battery 60 kWh (usable) | 10E |
| Code ME0 | Electric motor 85 kW | 6D |
| Code ME4 | Electric motor 145 kW | 10D |
| Code R | Valid for right-hand drive vehicles | 5E |
| Code V36 | Headliner | 18E |
| Code V36 | Headliner | 18E |
| Code V36 | Headliner | 14D |
| Code ZK4 | Mixto | 14D |
| Code ZK4 | Mixto | 18E |
| Code ZK4 | Mixto | 18D |
| Code ZQ8 | Tourer PRO | 14E |

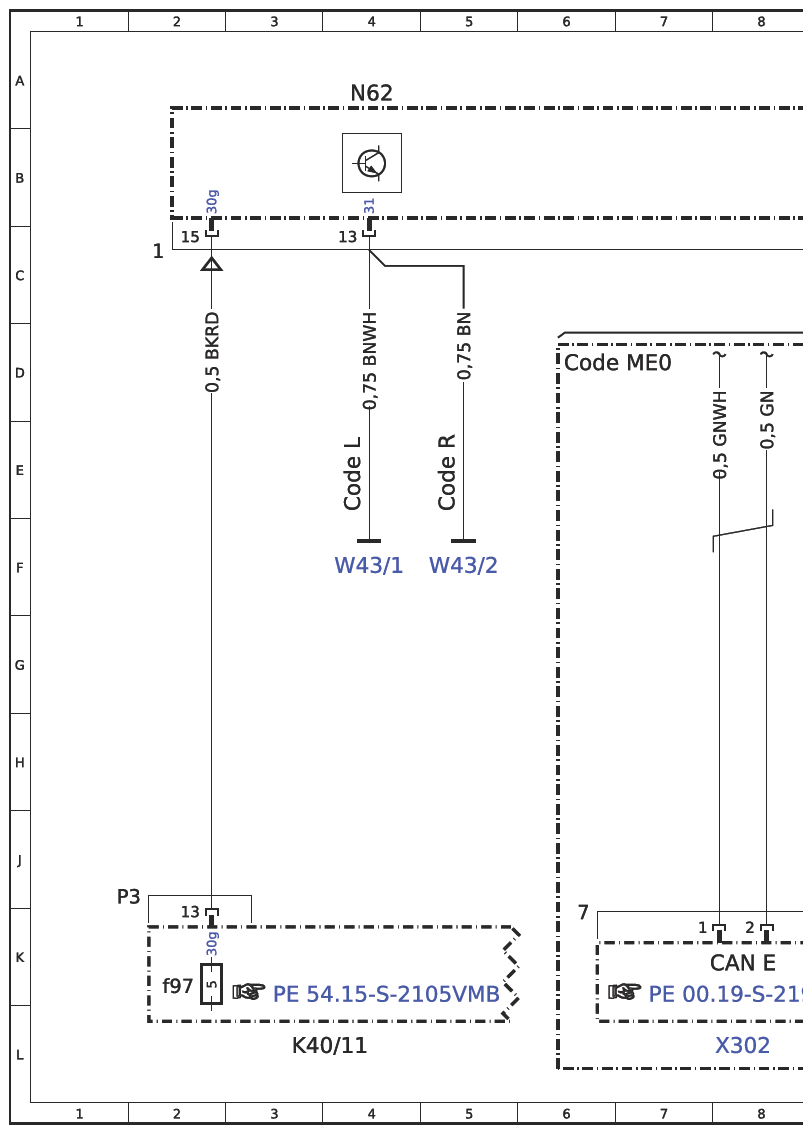

| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f97 | Fuse 97 | 2K |
| N62 | Parktronic control unit (PTS) | 4A |
| N62 | Parktronic control unit (PTS) | 12A |
| N62 | Parktronic control unit (PTS) | 20A |
| N62 | Parktronic control unit (PTS) | 28A |
| N62 | Parktronic control unit (PTS) | 36A |
| N62 | Parktronic control unit (PTS) | 44A |
| N62 | Parktronic control unit (PTS) | 53A |
| W43/1 | Left vehicle interior firewall ground point | 4F |
| W43/2 | Right vehicle interior firewall ground point | 5F |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 19G |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 42G |
| X26/40x1 | Rear bumper PARKTRONIC electrical connector | 25E |
| X26/64x1 | Front bumper electrical connector 1 | 45E |
| X302 | Chassis CAN (CAN E) potential distributor electrical connector | 8L |

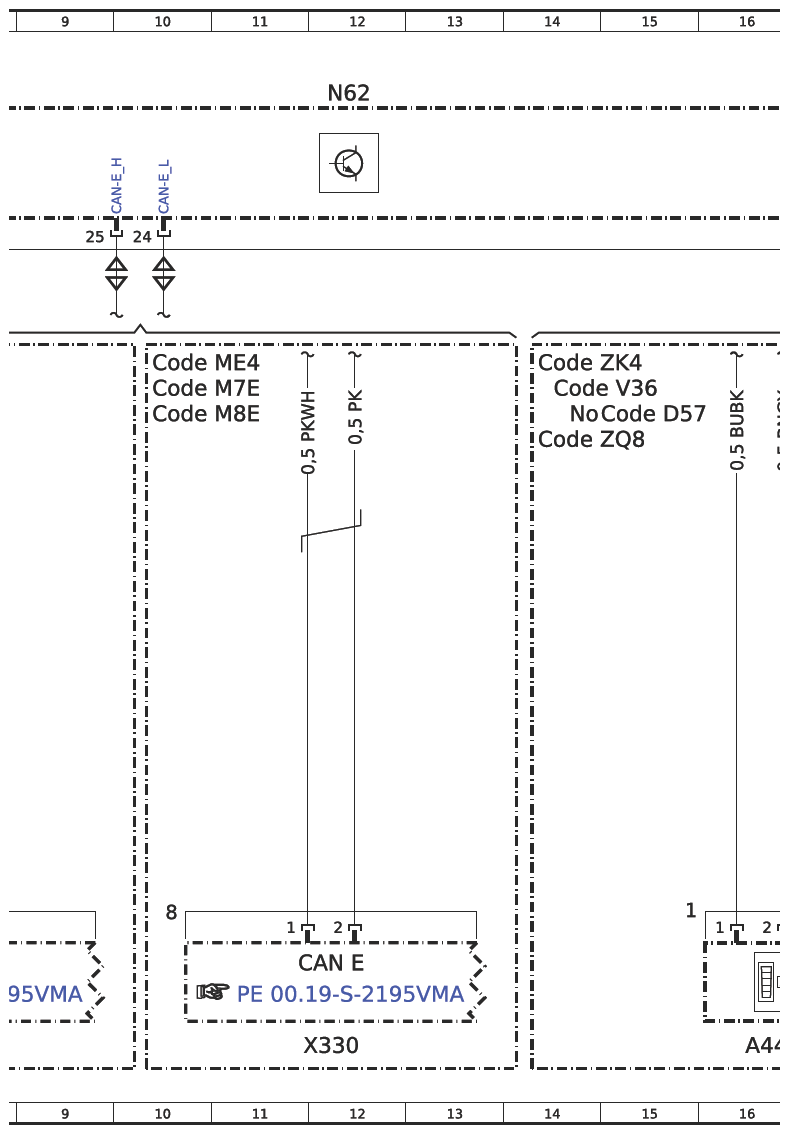

| X330 | CAN for suspension (CAN E) potential distributor electrical connector | 12L |
| Z36/1 | Rear sensors ground connection connector sleeve | 31G |
| Z36/2 | Rear sensors power supply connector sleeve | 29H |
| Z36/3 | Front sensors ground connection connector sleeve | 52G |
| Z36/4 | Front sensors power supply connector sleeve | 49H |
