Wiring Diagram For Parameterizable Special Module (PSM) - PE54.21-S-2500-97VKA
Model 447 with code XM7 (MOPF II) N26/16
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 56L |
| CAN B | Interior CAN | 47K |

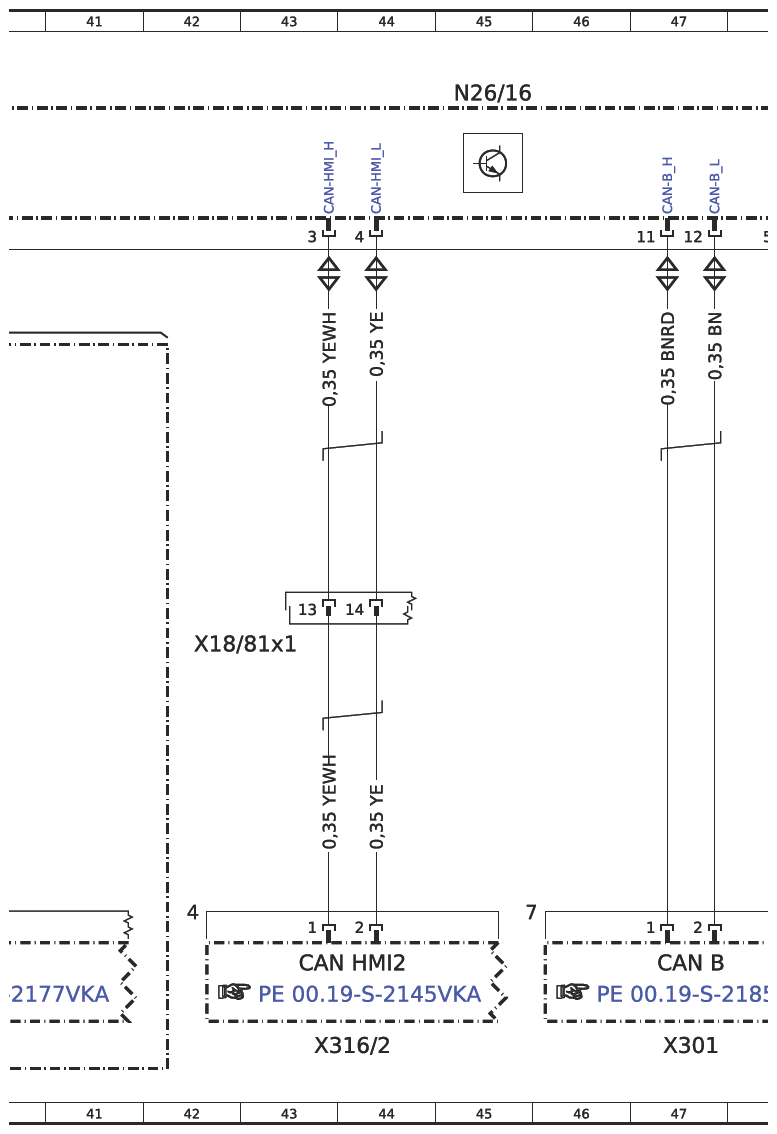

| CAN HMI2 | User interface CAN 2 | 43K |

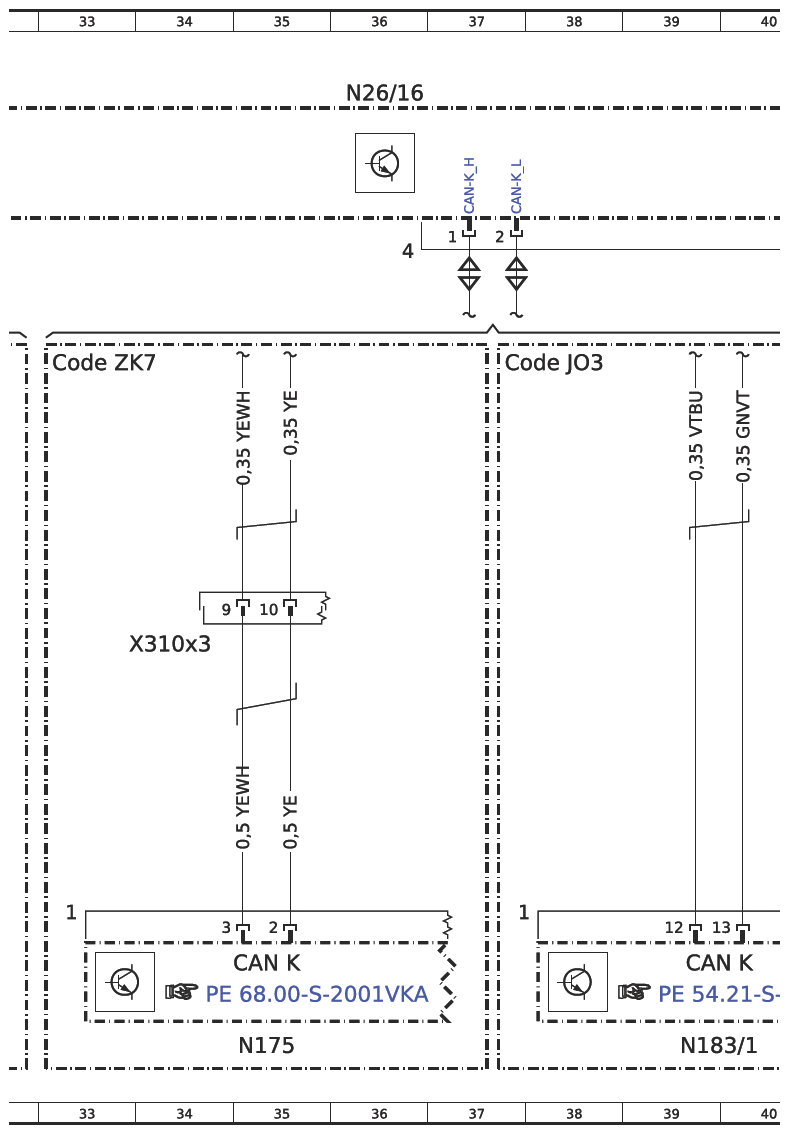

| CAN K | CAN for multifunctions | 39K |
| CAN K | CAN for multifunctions | 35K |

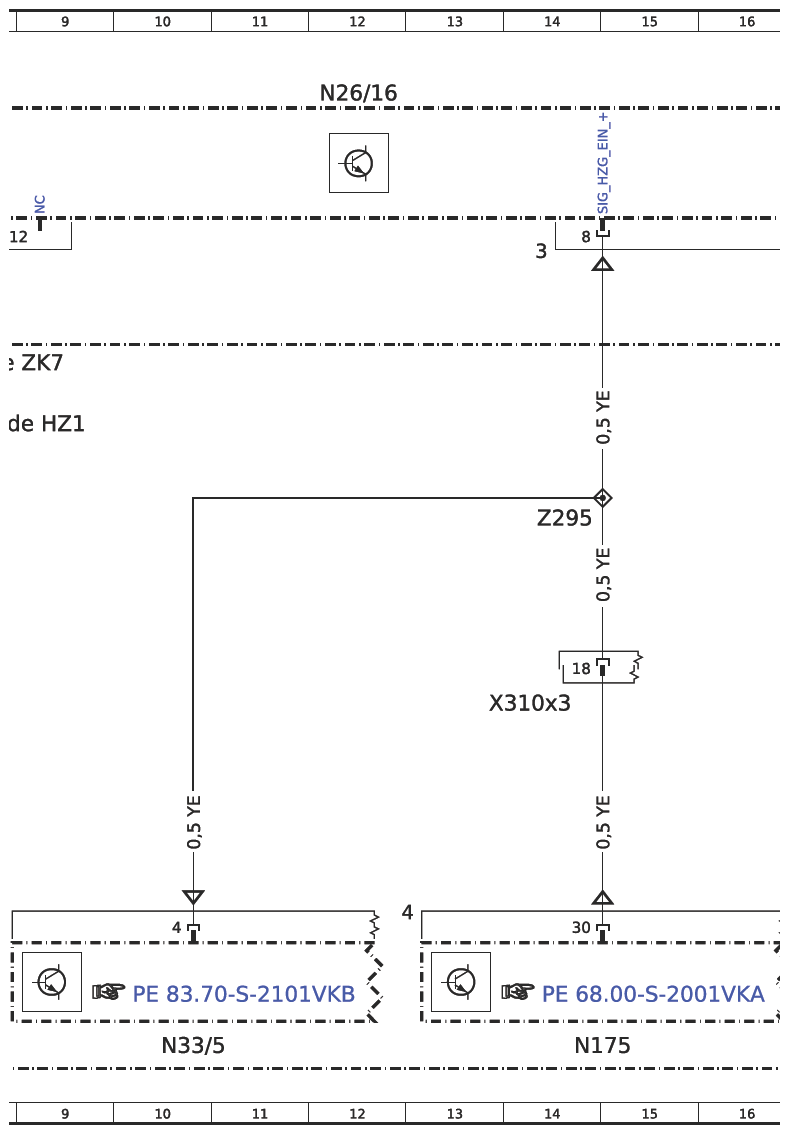

| Code HZ1 | Auxiliary air heater with timer and temperature control | 8E |

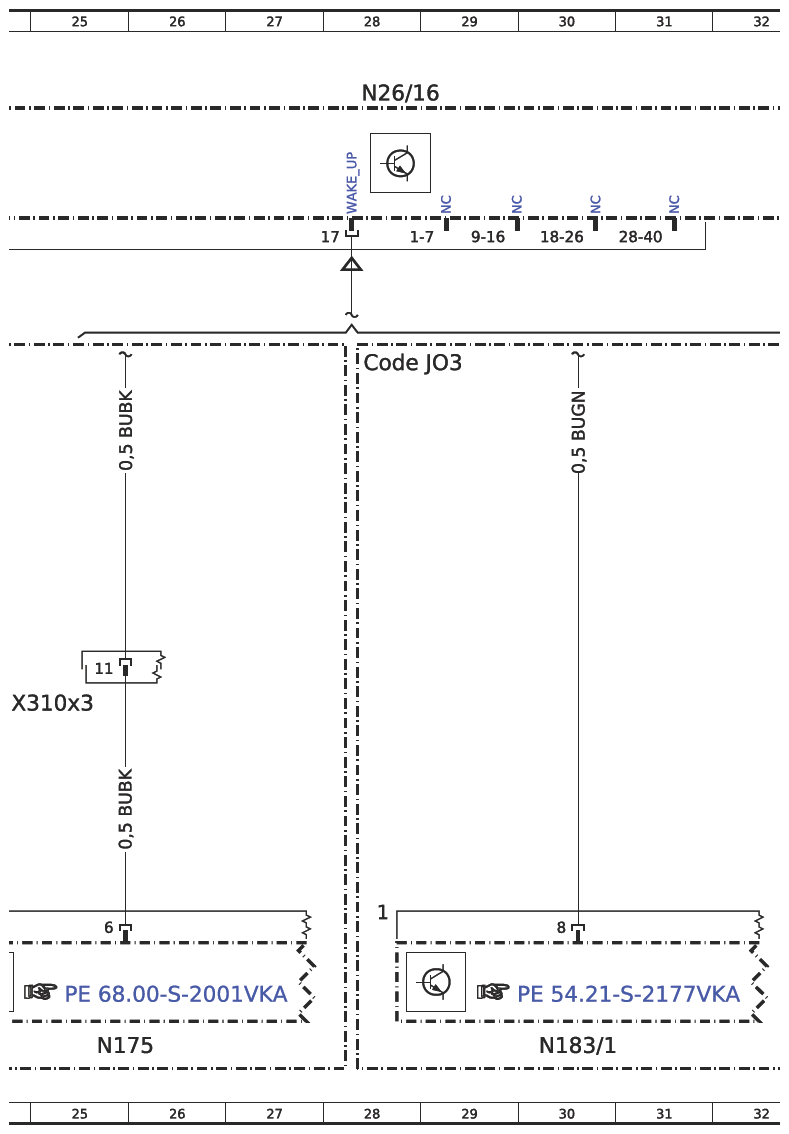

| Code J03 | OLU Connect Unit | 37D |
| Code J03 | OLU Connect Unit | 28D |

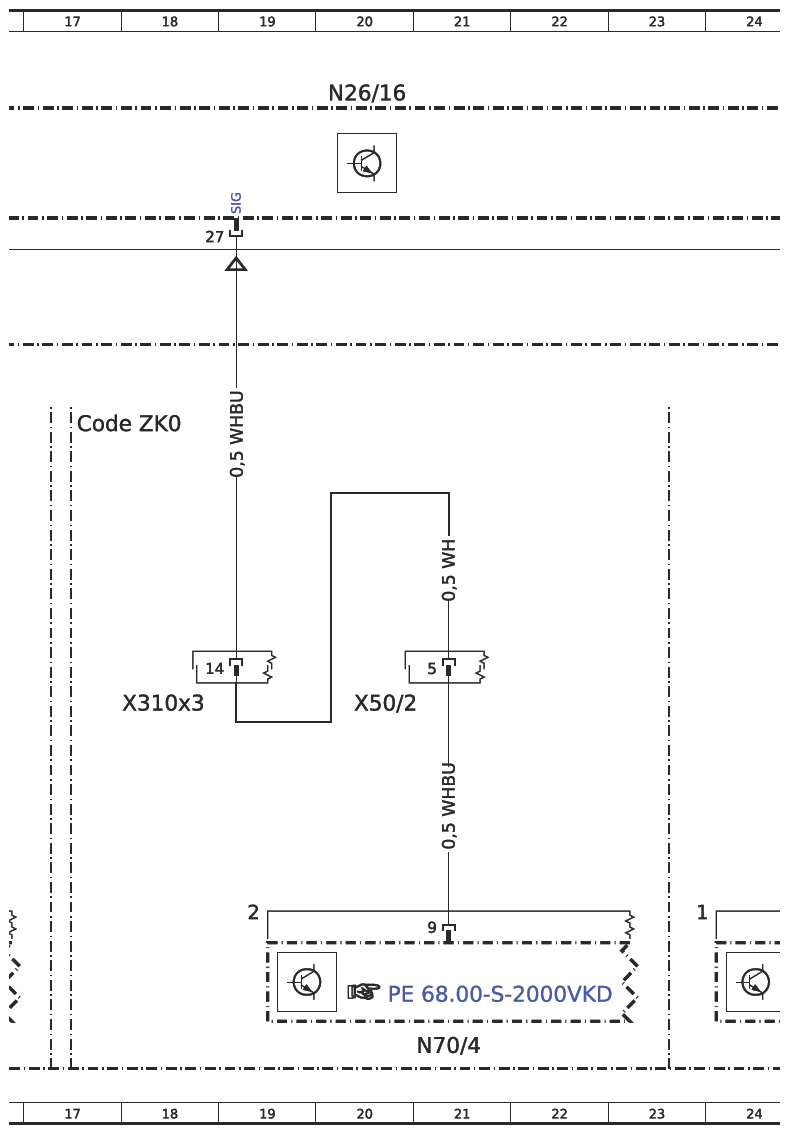

| Code ZKO | EASY UP pop-up roof, electrohydraulic | 17E |
| Code ZK7 | Marco Polo | 33D |
| Code ZK7 | Marco Polo | 8D |

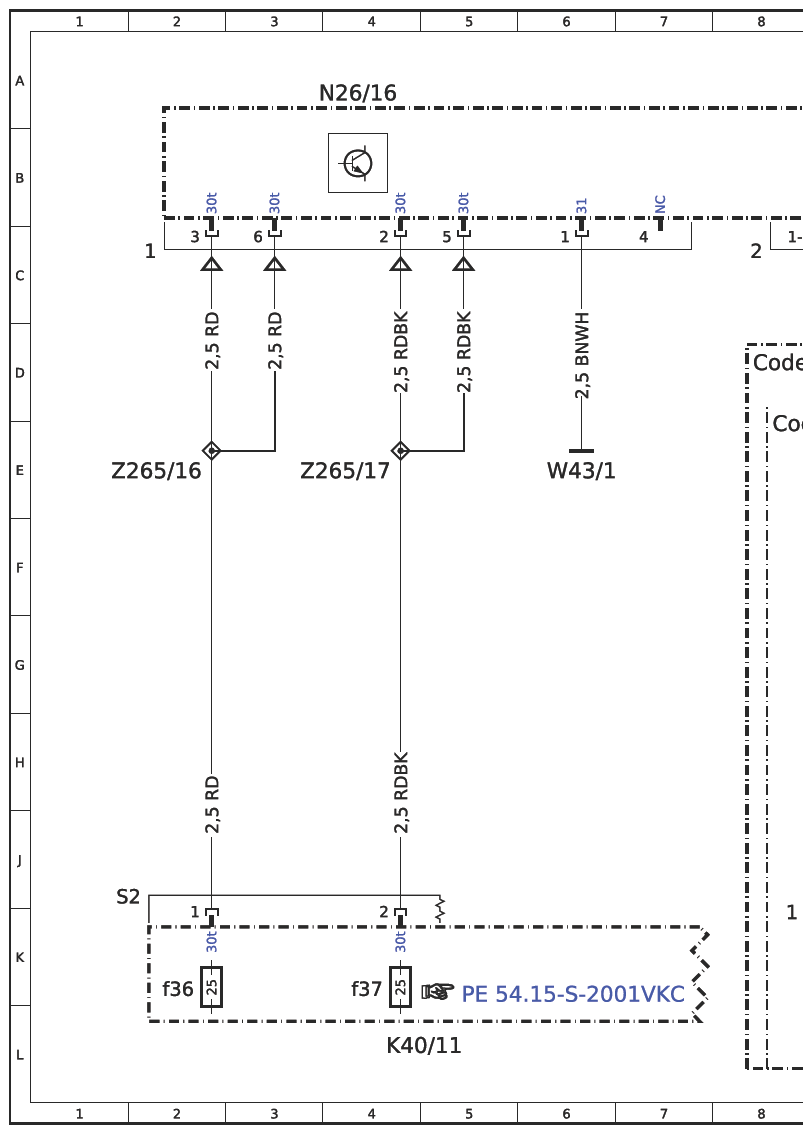

| K40/11 | Firewall fuse and relay module | 4L |
| K40/11f36 | Fuse 36 | 2K |
| K40/11f37 | Fuse 37 | 4K |
| N175 | MB Advanced Control control unit | 35L |
| N175 | MB Advanced Control control unit | 25L |
| N175 | MB Advanced Control control unit | 14L |
| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 39L |
| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 30L |
| N26/16 | Parameterizable special module (PSM) control unit | 4A |
| N26/16 | Parameterizable special module (PSM) control unit | 45A |
| N26/16 | Parameterizable special module (PSM) control unit | 28A |
| N26/16 | Parameterizable special module (PSM) control unit | 36A |
| N26/16 | Parameterizable special module (PSM) control unit | 12A |
| N26/16 | Parameterizable special module (PSM) control unit | 20A |
| N33/5 | Warm air stationary heater control unit (WLSTH) | 10L |
| N70/4 | Pop-up roof control unit | 21L |
| W43/1 | Left vehicle interior firewall ground point | 6E |
| X18/81x1 | Left cockpit/main wiring harness electrical connector 1 | 43G |
| X301 | Interior CAN (CAN B) potential distributor electrical connector | 47L |
| X310x3 | Electrical connector 3 (Westfalia) | 14G |
| X310x3 | Electrical connector 3 (Westfalia) | 34G |
| X310x3 | Electrical connector 3 (Westfalia) | 25G |
| X310x3 | Electrical connector 3 (Westfalia) | 18G |
| X316/2 | User interface CAN 2 (CAN HMI2) potential distributor electrical connector | 43L |
| X50/2 | Kitchen module electrical connector (floor) | 20G |
| Z265/16 | Terminal 30t connector sleeve | 2E |
| Z265/17 | Terminal 30t connector sleeve | 4E |
| Z295 | Stationary heater connector sleeve | 14F |
