Trailer Maneuvering Stabilization, Function Schematic - PE54.65-S-2507-97A
Model 447 with code XM7 (MOPF II) with code 553 (Trailer Maneuvering Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 30C |
| 1 | Engine running, signal | 17C |
| 10 | Processed image data, signal | 50C |
| 10 | Processed image data, signal | 30K |
| 11 | - | 30L |
| 12 | - | 36C |
| 12 | - | 43C |
| 13 | - | 44F |
| 14 | Service brake braking torque, request | 43F |
| 15 | Electric power steering, request | 44H |
| 2 | Drivetrain operational, signal | 30C |
| 3 | Transmission position, signal | 29C |
| 4 | - | 30F |
| 4 | - | 15E |
| 5 | Operation, signal | 30F |
| 5 | Operation, signal | 14E |
| 6 | Trailer recognition, status | 29F |
| 6 | Trailer recognition, status | 15G |
| 7 | Speed, turn rate and lateral acceleration, signal | 30G |
| 7 | Speed, turn rate and lateral acceleration, signal | 15H |
| 7 | Speed, turn rate and lateral acceleration, signal | 23G |
| 8 | Reverse gear, status | 29F |
| 9 | Wheel speed, signal | 30G |
| A26/17 | Head unit | 7E |
| A26/17 | Head unit | 45D |

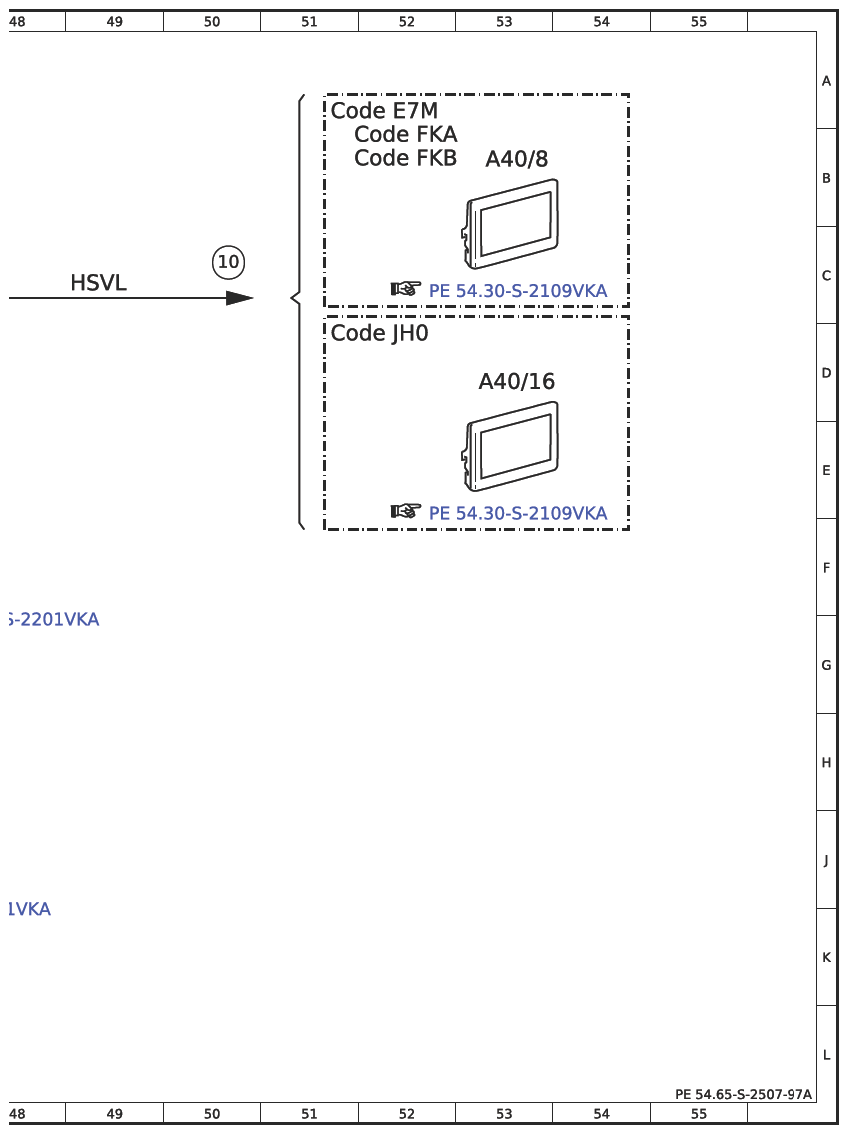

| A40/16 | Head unit/instrument cluster display cluster | 53D |
| A40/8 | Audio/COMAND display control unit | 53B |
| B84/36 | Rear reversing camera/360° camera | 20K |
| CAN B | Interior CAN | 13G |
| CAN C1 | Engine CAN | 12C |
| CAN HMI | User interface CAN | 13H |
| CAN HMI2 | User interface CAN 2 | 13F |
| CAN HMI2 | User interface CAN 2 | 42C |
| Code E57 | Electrical system for trailer socket | 5G |
| Code E7M | MBUX multimedia system | 5E |
| Code E7M | MBUX multimedia system | 51A |
| Code EZ5 | Parking package | 20J |
| Code EZ5 | Parking package | 31D |
| Code EZ6 | Parking package with 360° camera | 20J |
| Code EZ6 | Parking package with 360° camera | 31E |
| Code FKA | Panel van | 51B |
| Code FKB | Vito Mixto and Tourer | 51B |
| Code JB6 | Parking package with 360° camera | 20J |
| Code JB6 | Parking package with 360° camera | 31E |
| Code JB7 | Parking Package with reversing camera | 20J |
| Code JB7 | Parking Package with reversing camera | 31E |
| Code JH0 | Display package | 51D |
| Code Q22 | Trailer hitch with non-removable ball head | 5G |
| Code Q50 | Trailer hitch with removable ball head | 5G |

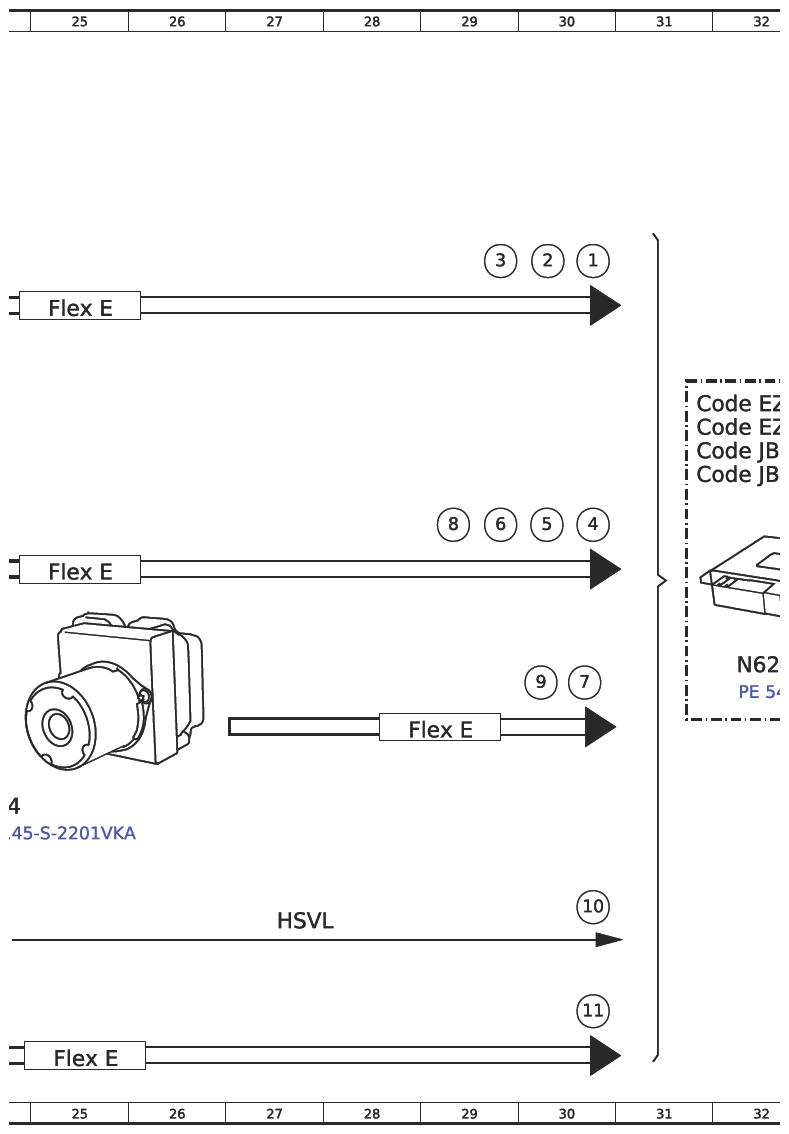

| Flex E | Chassis FlexRay | 25F |
| Flex E | Chassis FlexRay | 35C |
| Flex E | Chassis FlexRay | 29H |
| Flex E | Chassis FlexRay | 25C |
| Flex E | Chassis FlexRay | 25L |
| Flex E | Chassis FlexRay | 38F |
| Flex E | Chassis FlexRay | 38H |
| HSVL | High-speed video link | 49C |
| HSVL | High-speed video link | 27K |

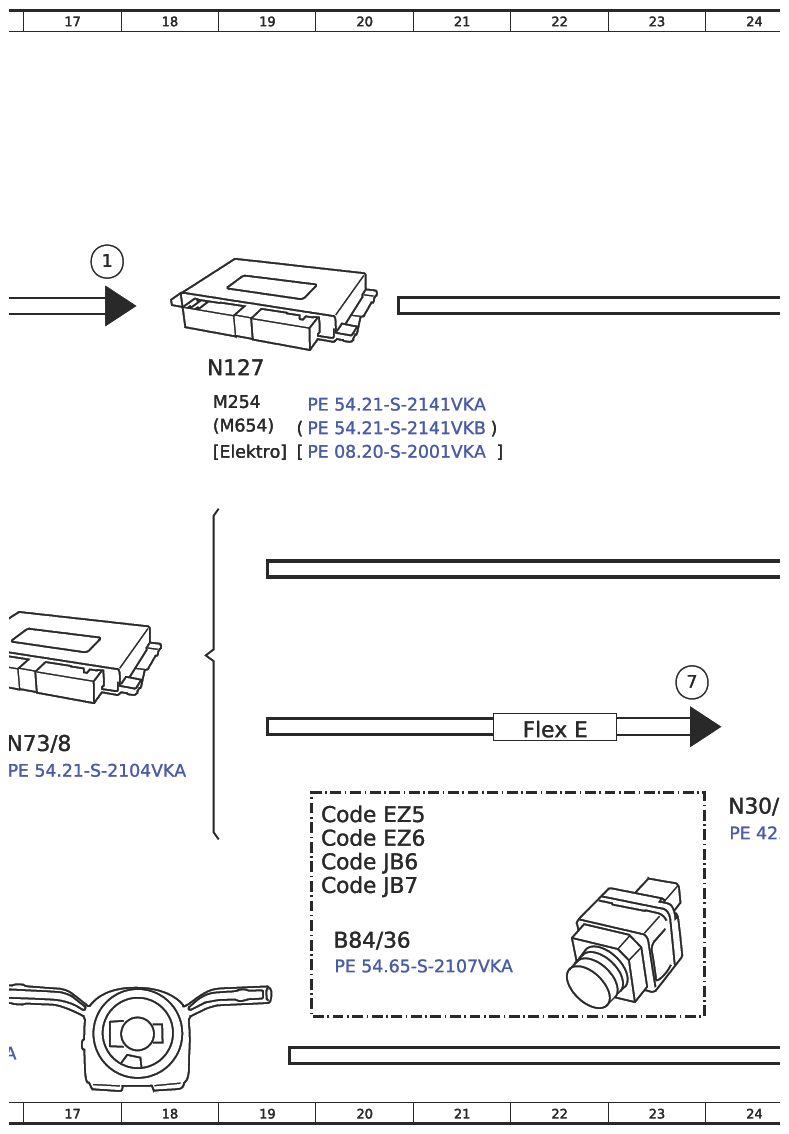

| N127 | Drivetrain control unit | 19D |
| N2/5 | Supplemental restraint system (SRS) control unit | 7H |
| N28/1 | Trailer recognition (AAG) control unit | 7G |

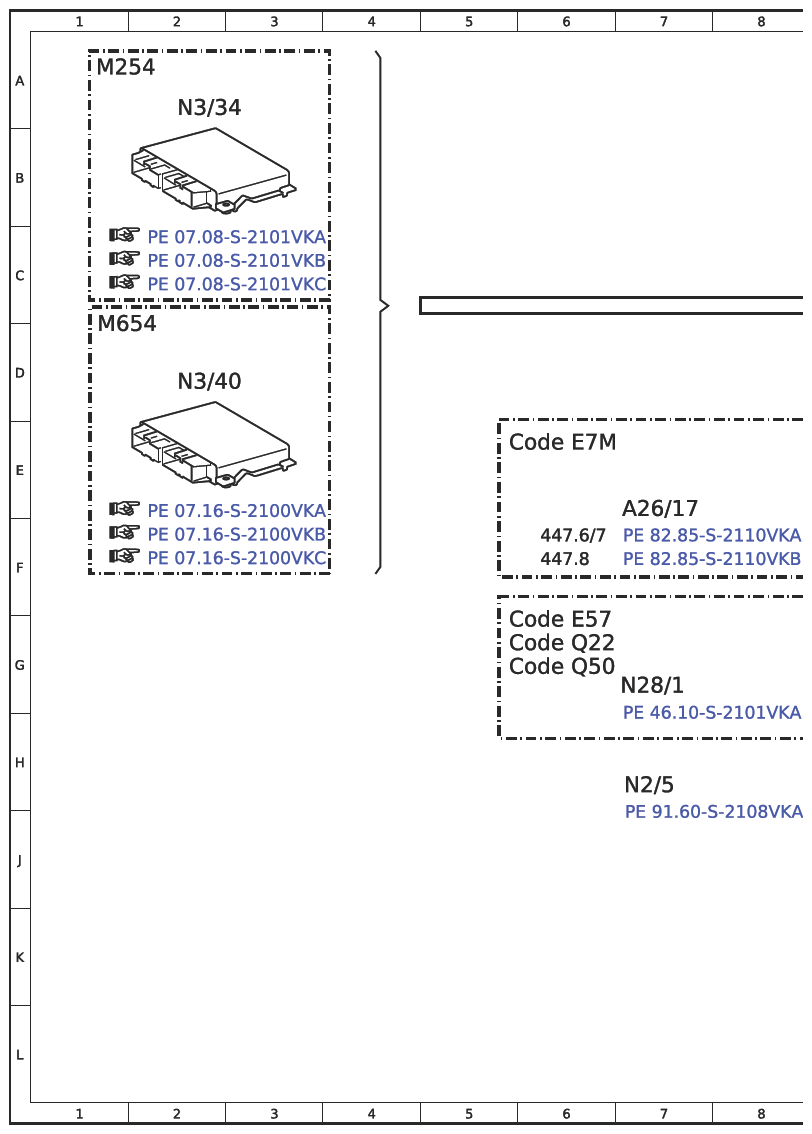

| N3/34 | ME-SFI [ME] control unit | 2A |
| N3/40 | CDI control unit | 2D |
| N30/4 | Electronic Stability Program (ESP) control unit | 24J |

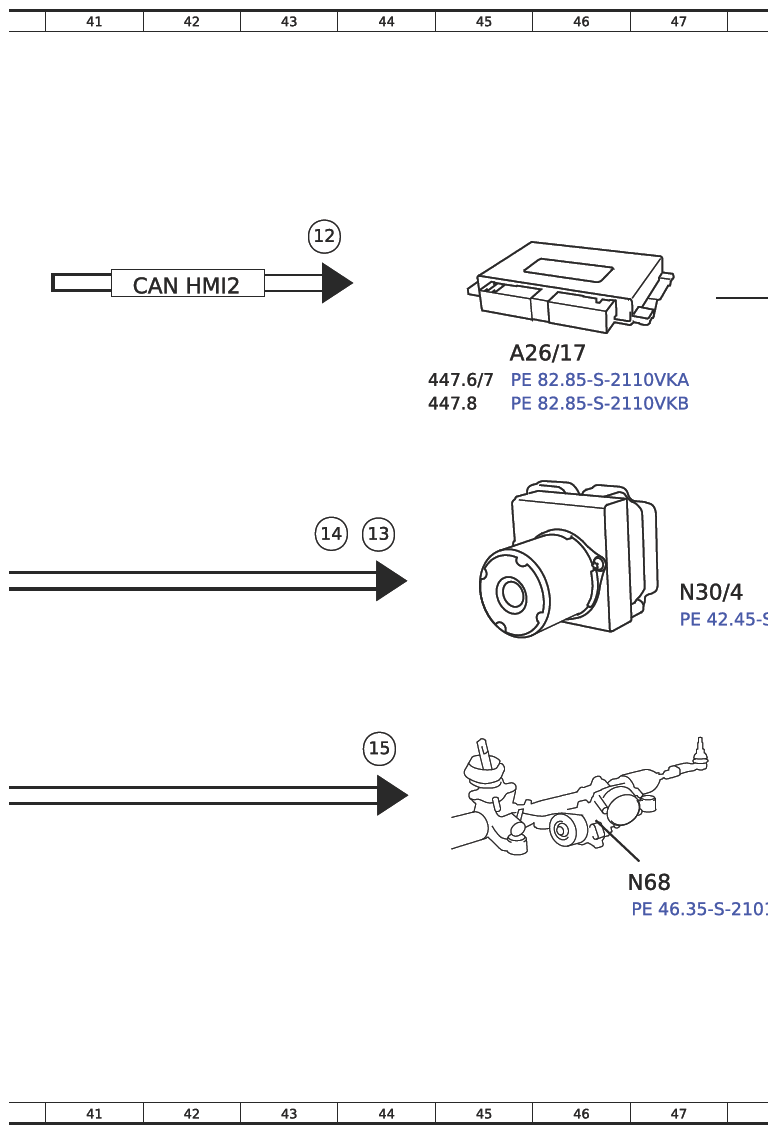

| N30/4 | Electronic Stability Program (ESP) control unit | 47F |
| N62/3 | Parking system control unit | 32G |
| N68 | Electrical power steering (ES) control unit | 47J |
| N73/8 | Electronic ignition lock (EZS) control unit | 16H |

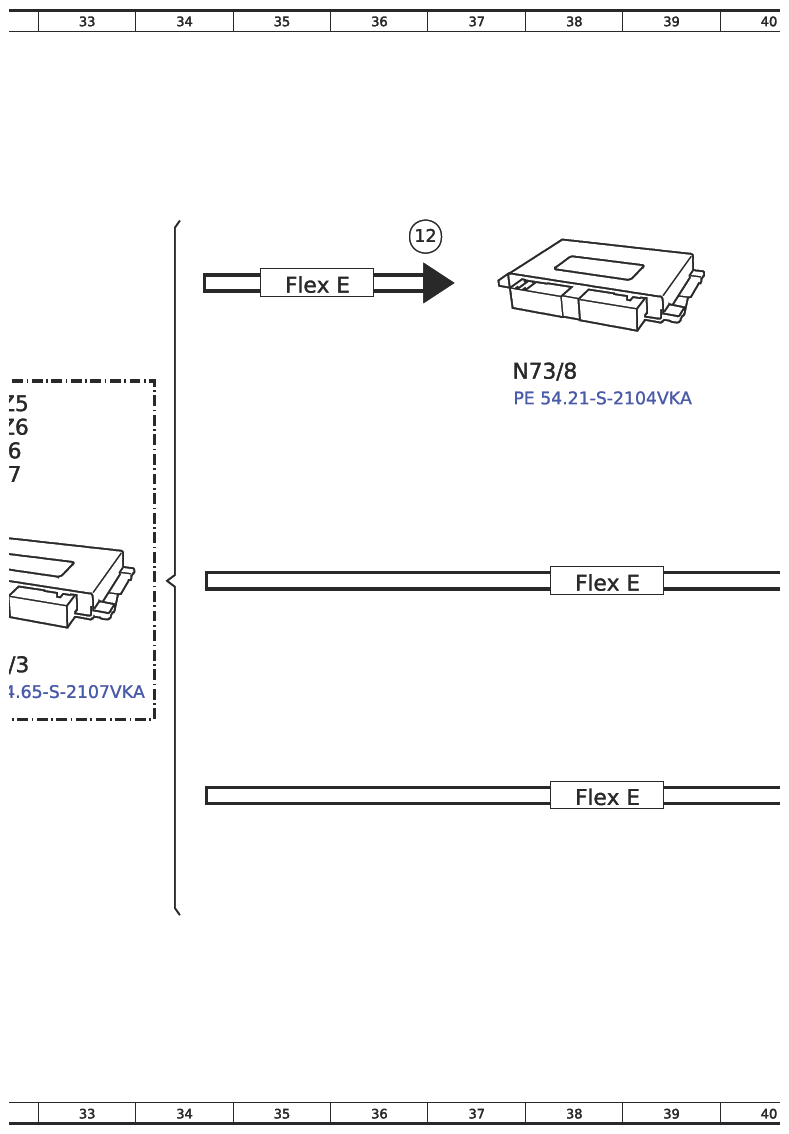

| N73/8 | Electronic ignition lock (EZS) control unit | 37D |

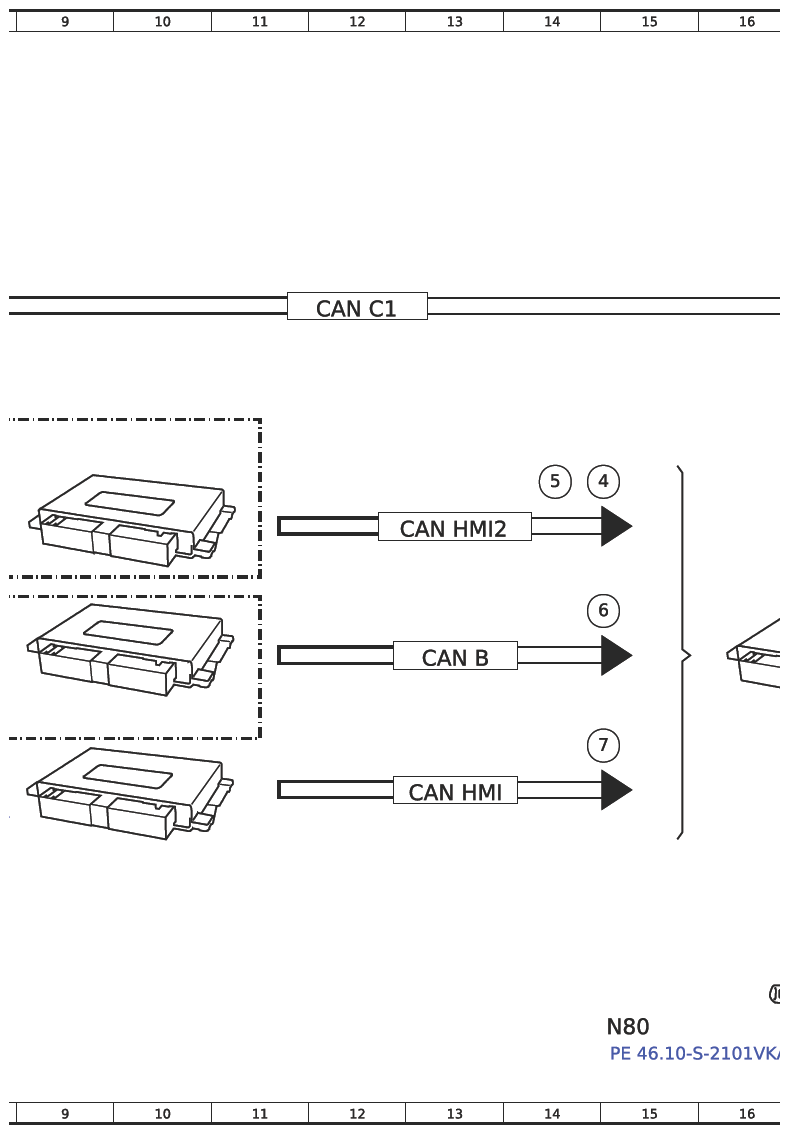

| N80 | Steering column tube module (MRM) control unit | 15L |
