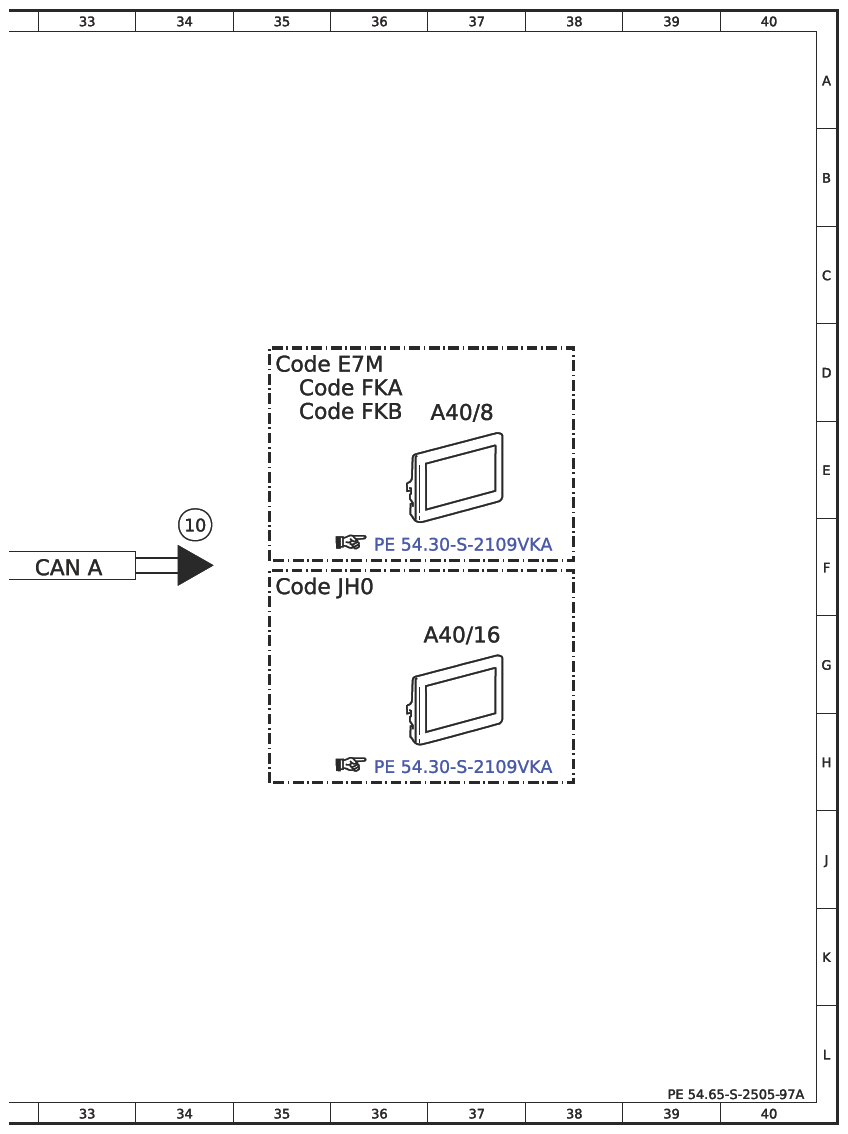

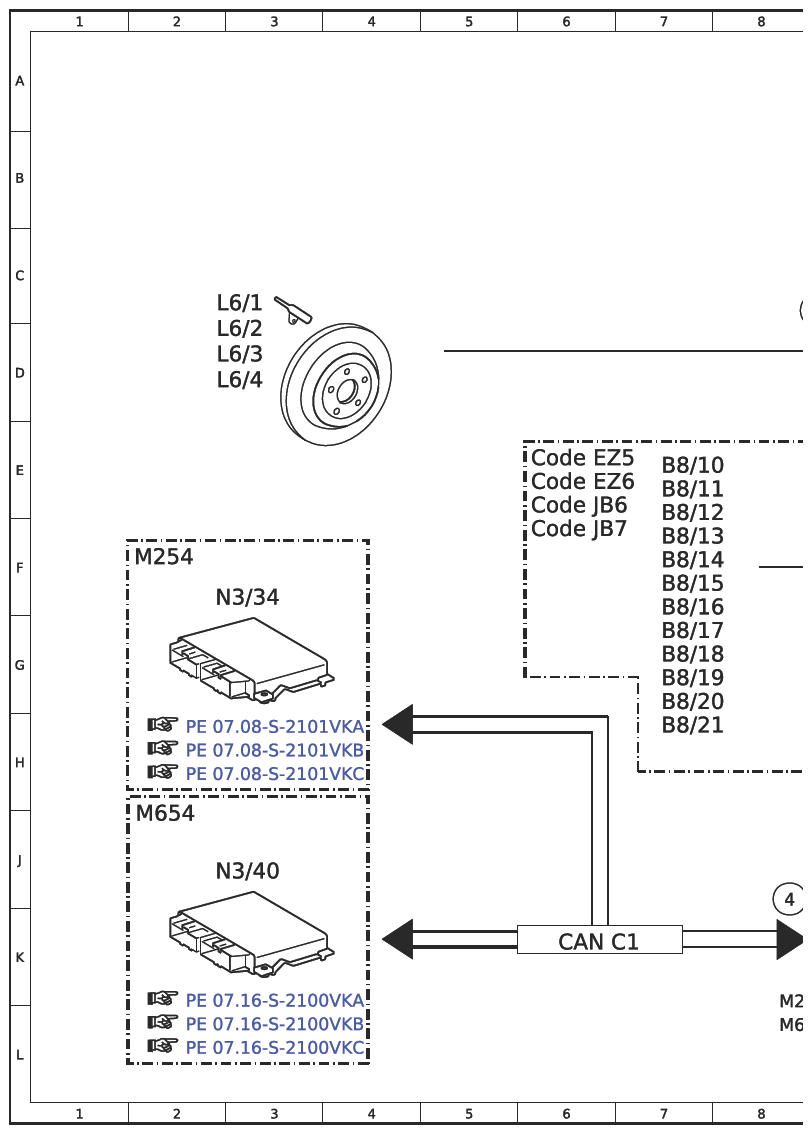

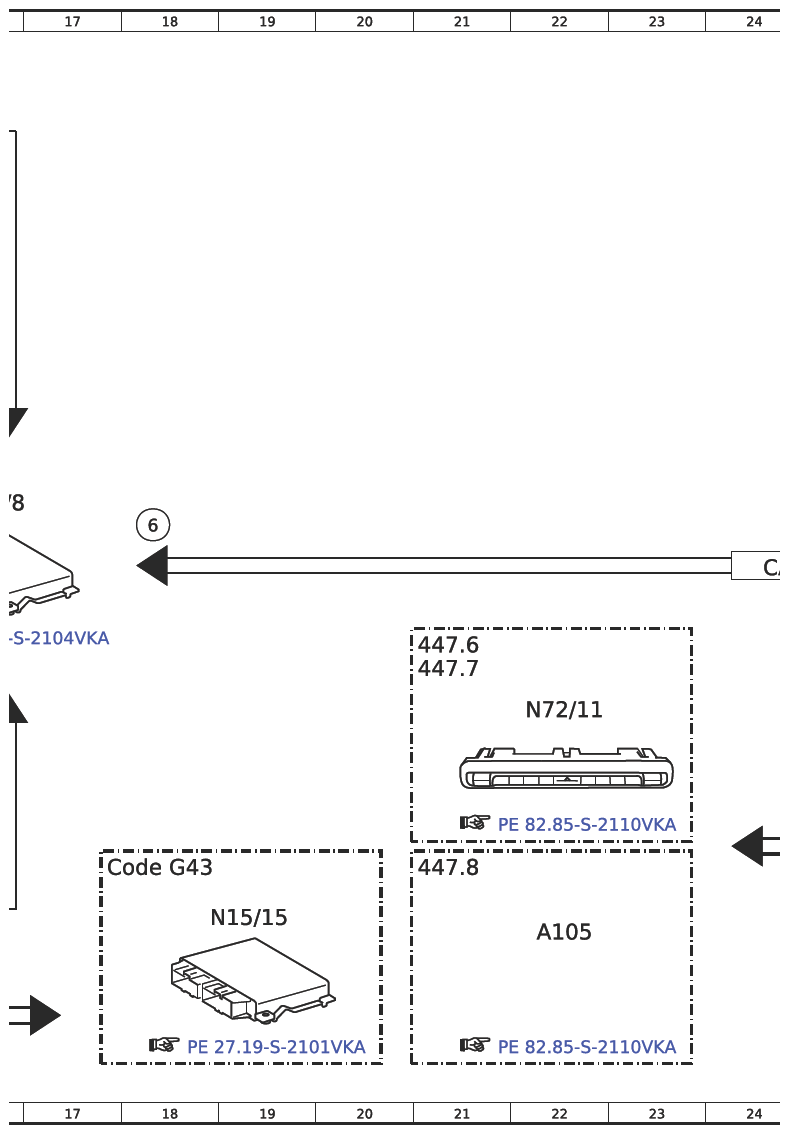

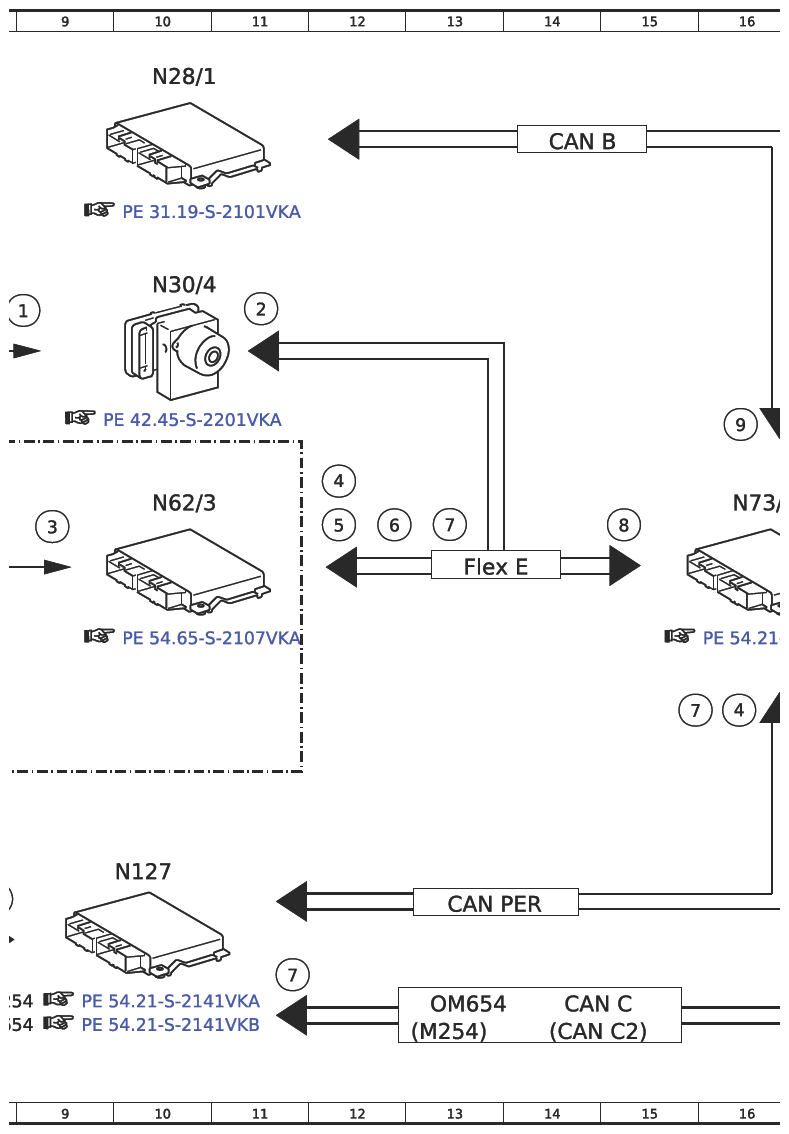

Start-Off Assistance, Function Schematic - PE54.65-S-2505-97A
Model 447 with code EZ7 (Active Parking Assist) with code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 9C |
| 10 | Display, message | 34F |
| 2 | Service brake braking torque, request | 11C |
| 3 | Parking system distance sensors, signal | 9F |
| 4 | Engine running, signal | 8J |
| 4 | Engine running, signal | 16H |
| 4 | Engine running, signal | 12E |
| 5 | Wheel speed, signal | 12F |
| 6 | Start-off support, request | 29G |
| 6 | Start-off support, request | 18F |
| 6 | Start-off support, request | 12F |
| 7 | Gear range, status | 13F |
| 7 | Gear range, status | 11K |
| 7 | Gear range, status | 15H |
| 8 | Parktronic (PTS), status | 28F |
| 8 | Parktronic (PTS), status | 15F |
| 9 | Trailer recognition, status | 16E |
| A105 | Touchpad | 22K |
| A26/17 | Head unit | 30E |
| A40/16 | Head unit/instrument cluster display cluster | 37G |
| A40/8 | Audio/COMAND display control unit | 37D |
| B8/10 | Parktronic sensor, inner left rear | 7E |
| B8/11 | PARKTRONIC sensor, center left rear | 7E |
| B8/12 | Parktronic sensor, outer left rear | 7F |
| B8/13 | Parktronic sensor, inner right rear | 7F |
| B8/14 | PARKTRONIC sensor, center right rear | 7F |
| B8/15 | Parktronic sensor, outer right rear | 7F |
| B8/16 | PARKTRONIC sensor, inner left front | 7F |
| B8/17 | PARKTRONIC sensor, center left front | 7G |
| B8/18 | PARKTRONIC sensor, outer left front | 7G |
| B8/19 | PARKTRONIC sensor, inner right front | 7G |
| B8/20 | PARKTRONIC sensor, center right front | 7G |
| B8/21 | PARKTRONIC sensor, outer right front | 7H |
| CAN A | Telematics CAN | 33F |
| CAN A | Telematics CAN | 27J |
| CAN B | Interior CAN | 14B |
| CAN C | Drive train CAN | 14L |
| CAN C1 | Engine CAN | 6K |
| CAN C2 | Powertrain CAN 2 | 14L |
| CAN HMI2 | User interface CAN 2 | 24F |
| CAN PER | Peripherals CAN | 13K |
| Code E7M | MBUX multimedia system | 35D |
| Code EZ5 | Parking package | 6E |
| Code EZ6 | Parking package with 360° camera | 6E |
| Code FKA | Panel van | 35D |
| Code FKB | Vito Mixto and Tourer | 35D |
| Code G43 | 9G-TRONIC | 17J |
| Code JB6 | Parking package with 360° camera | 6E |
| Code JB7 | Parking Package with reversing camera | 6F |
| Code JH0 | Display package | 35F |
| Flex E | Chassis FlexRay | 13F |
| L6/1 | Left front axle rpm sensor | 2C |
| L6/2 | Right front axle rpm sensor | 2D |
| L6/3 | Left rear axle rpm sensor | 2D |
| L6/4 | Right rear axle rpm sensor | 2D |
| N127 | Drivetrain control unit | 10J |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 19K |
| N28/1 | Trailer recognition (AAG) control unit | 10A |
| N3/34 | ME-SFI [ME] control unit | 3F |
| N3/40 | CDI control unit | 3J |
| N30/4 | Electronic Stability Program (ESP) control unit | 10C |
| N62/3 | Parking system control unit | 10E |
| N72/11 | Head unit control panel control unit | 22H |
| N73/8 | Electronic ignition lock (EZS) control unit | 16E |
