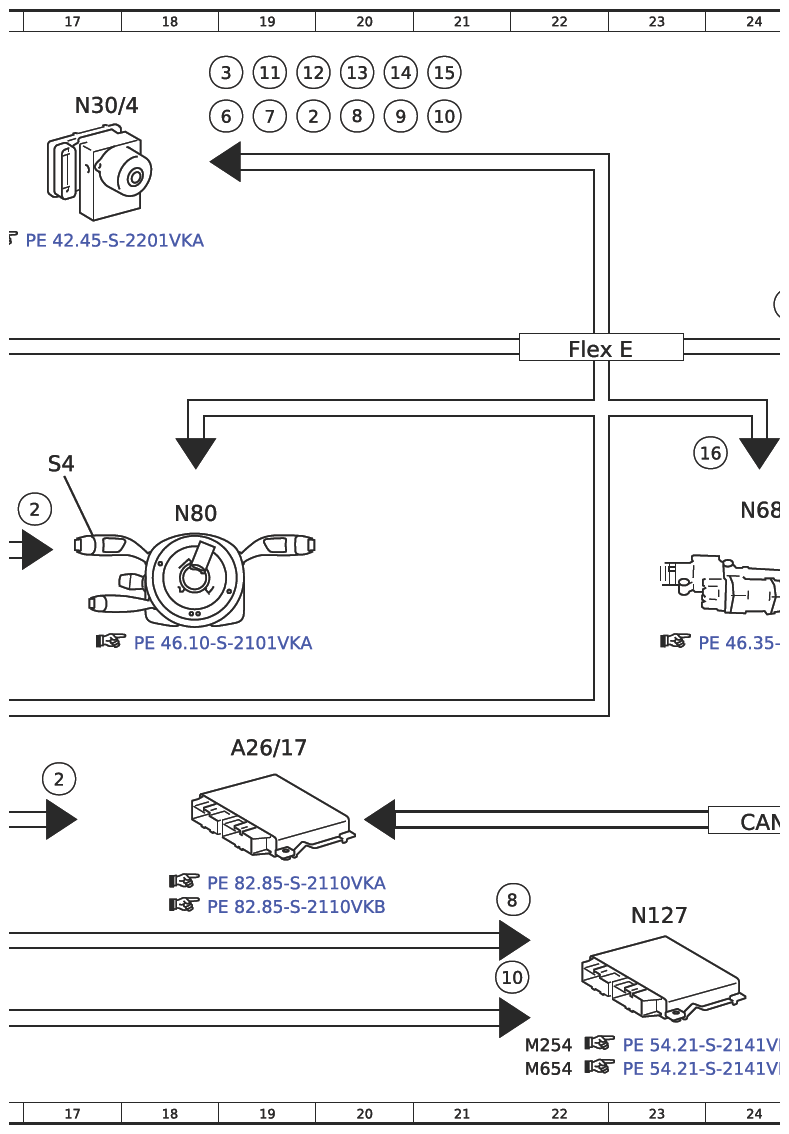

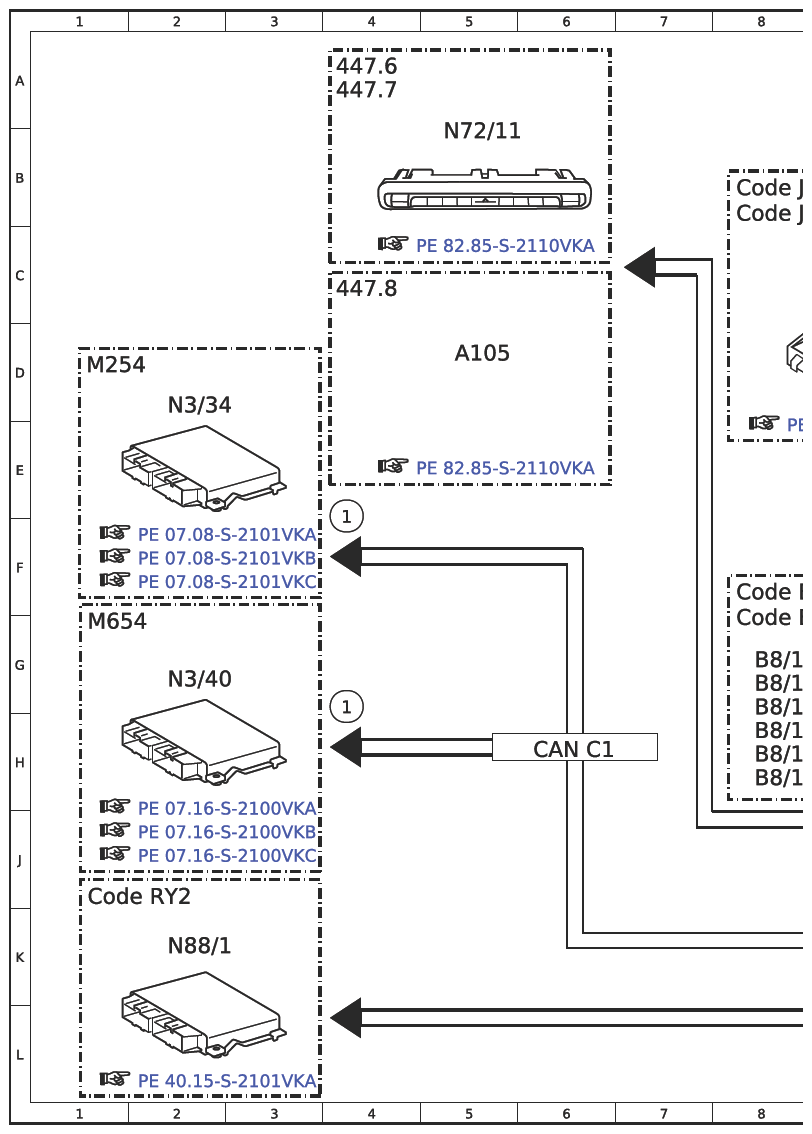

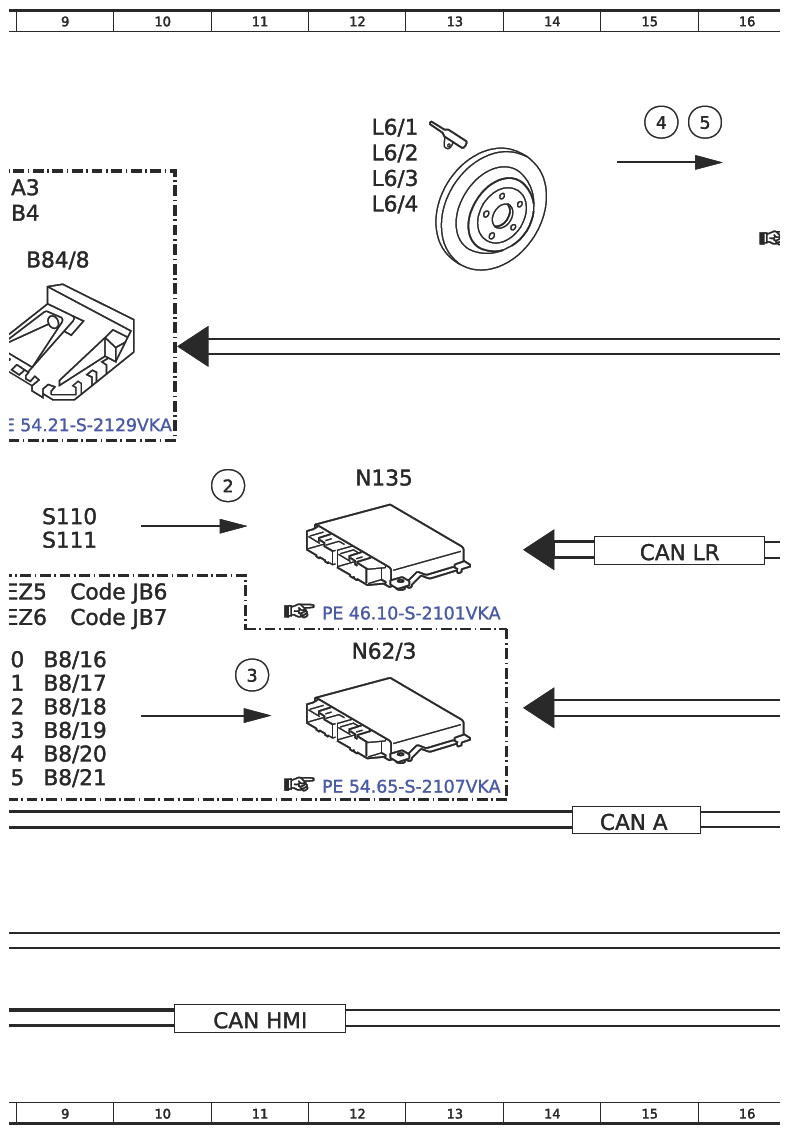

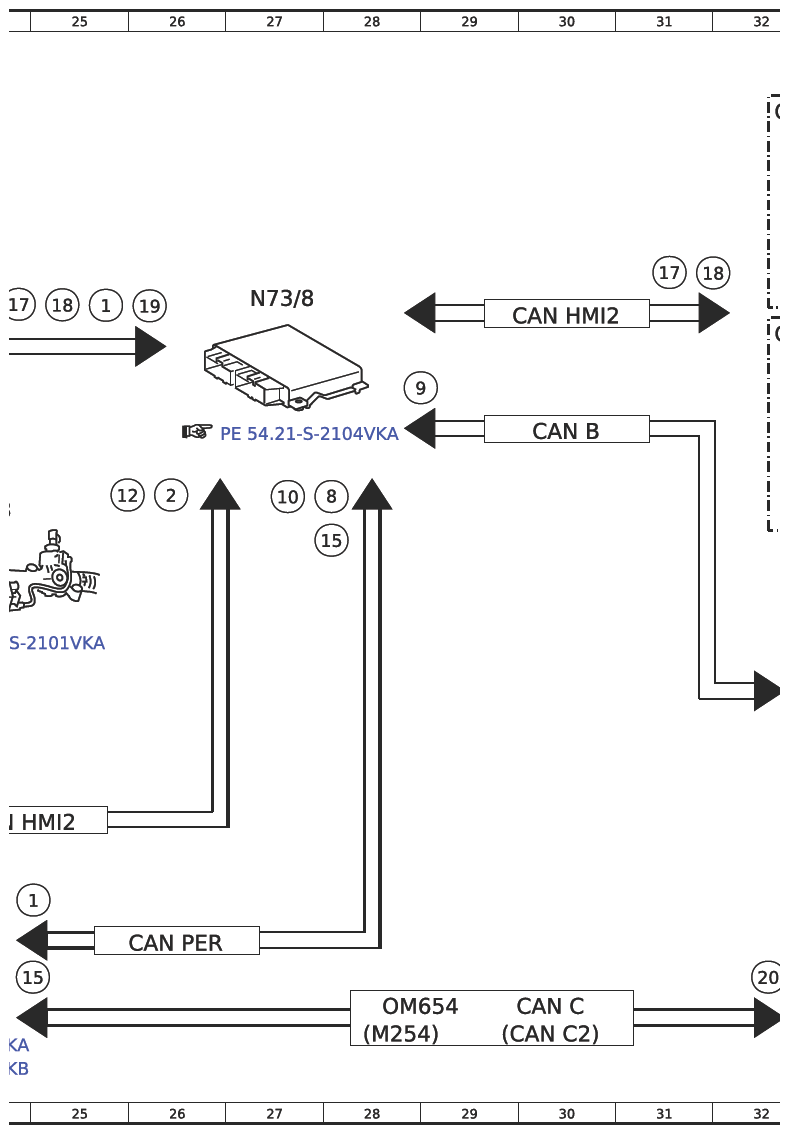

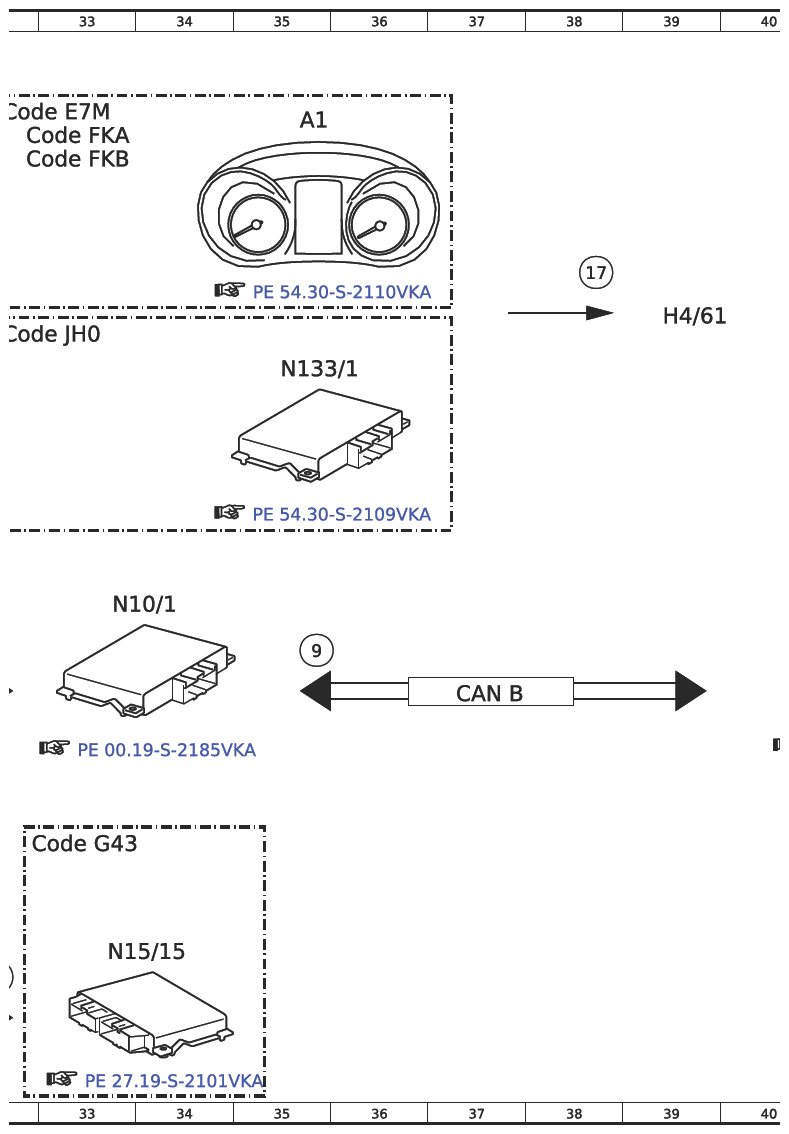

Specify Steering Torque, Function Schematic - PE54.71-S-2504-97A
Model 447 with code CA3 (Active Steering Assist) with code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine torque, increase request | 24J |
| 1 | Engine torque, increase request | 25C |
| 1 | Engine torque, increase request | 4F |
| 1 | Engine torque, increase request | 4G |
| 10 | Tire pressure sensor, signal | 27E |
| 10 | Tire pressure sensor, signal | 21K |
| 10 | Tire pressure sensor, signal | 21A |
| 11 | Electric power steering (ES), status | 19A |
| 12 | GPS, signal | 25E |
| 12 | GPS, signal | 19A |
| 13 | Wheel angle, signal | 20A |
| 14 | Steering wheel angle, signal | 20A |
| 15 | Gear range, status | 24K |
| 15 | Gear range, status | 28F |
| 15 | Gear range, status | 21A |
| 16 | Steering torque, request | 23E |
| 17 | Warning tone, request | 24C |
| 17 | Warning tone, request | 31C |
| 17 | Warning tone, request | 38C |
| 18 | Display, message | 25C |
| 18 | Display, message | 31C |
| 19 | Alternator, signal | 26C |
| 2 | Active Lane Keeping Assist mode, request | 17E |
| 2 | Active Lane Keeping Assist mode, request | 11E |
| 2 | Active Lane Keeping Assist mode, request | 17H |
| 2 | Active Lane Keeping Assist mode, request | 26E |
| 2 | Active Lane Keeping Assist mode, request | 19A |
| 20 | Transmission control, request | 32K |
| 3 | Parking system distance sensors, signal | 11G |
| 3 | Parking system distance sensors, signal | 19A |
| 4 | Wheel rotation direction, signal | 15B |
| 5 | Wheel speed, signal | 16B |
| 6 | Processed image data, signal | 19A |
| 7 | Turn signal lamp, status | 19A |
| 8 | Engine running, signal | 28E |
| 8 | Engine running, signal | 21J |
| 8 | Engine running, signal | 20A |
| 9 | Trailer recognition, status | 35G |
| 9 | Trailer recognition, status | 28D |
| 9 | Trailer recognition, status | 20A |
| A1 | Instrument cluster | 35A |
| A105 | Touchpad | 5D |
| A26/17 | Head unit | 19H |
| B8/10 | Parktronic sensor, inner left rear | 8G |
| B8/11 | PARKTRONIC sensor, center left rear | 8G |
| B8/12 | Parktronic sensor, outer left rear | 8H |
| B8/13 | Parktronic sensor, inner right rear | 8H |
| B8/14 | PARKTRONIC sensor, center right rear | 8H |
| B8/15 | Parktronic sensor, outer right rear | 8H |
| B8/16 | PARKTRONIC sensor, inner left front | 9G |
| B8/17 | PARKTRONIC sensor, center left front | 9G |
| B8/18 | PARKTRONIC sensor, outer left front | 9H |
| B8/19 | PARKTRONIC sensor, inner right front | 9H |
| B8/20 | PARKTRONIC sensor, center right front | 9H |
| B8/21 | PARKTRONIC sensor, outer right front | 9H |
| B84/8 | Multifunction camera (MFK) control unit | 9C |
| CAN A | Telematics CAN | 15J |
| CAN B | Interior CAN | 37G |
| CAN B | Interior CAN | 30E |
| CAN C | Drive train CAN | 30L |
| CAN C1 | Engine CAN | 6H |
| CAN C2 | Powertrain CAN 2 | 30L |
| CAN HMI | User interface CAN | 11L |
| CAN HMI2 | User interface CAN 2 | 30C |
| CAN HMI2 | User interface CAN 2 | 24J |
| CAN LR | Steering wheel CAN | 15F |
| CAN PER | Peripherals CAN | 26K |
| Code E7M | MBUX multimedia system | 32A |
| Code EZ5 | Parking package | 8F |
| Code EZ6 | Parking package with 360° camera | 8G |
| Code FKA | Panel van | 32B |
| Code FKB | Vito Mixto and Tourer | 32B |
| Code G43 | 9G-TRONIC | 32J |
| Code JA3 | Intelligent body control | 8B |
| Code JB4 | Active Lane Keeping Assist | 8B |
| Code JB6 | Parking package with 360° camera | 9F |
| Code JB7 | Parking Package with reversing camera | 9G |
| Code JH0 | Display package | 32D |
| Code RY2 | Tire pressure monitor on FA and RA, wireless | 1J |
| Flex E | Chassis FlexRay | 22D |
| H4/61 | Instrument cluster speaker | 39C |
| L6/1 | Left front axle rpm sensor | 12B |
| L6/2 | Right front axle rpm sensor | 12B |
| L6/3 | Left rear axle rpm sensor | 12B |
| L6/4 | Right rear axle rpm sensor | 12B |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 33F |
| N127 | Drivetrain control unit | 23K |
| N133/1 | Instrument cluster control unit | 35D |
| N135 | Steering wheel electronics | 12E |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 33K |
| N28/1 | Trailer recognition (AAG) control unit | 41G |
| N3/34 | ME-SFI [ME] control unit | 2D |
| N3/40 | CDI control unit | 2G |
| N30/4 | Electronic Stability Program (ESP) control unit | 17A |
| N62/3 | Parking system control unit | 12G |
| N68 | Electrical power steering (ES) control unit | 24E |
| N72/11 | Head unit control panel control unit | 5B |
| N73/8 | Electronic ignition lock (EZS) control unit | 27C |
| N80 | Steering column tube module (MRM) control unit | 18F |
| N88/1 | Tire pressure monitor (RDK) control unit | 2K |
| S110 | Left multifunction steering wheel button group | 9F |
| S111 | Right multifunction steering wheel button group | 9F |
| S4 | Combination switch | 17E |
