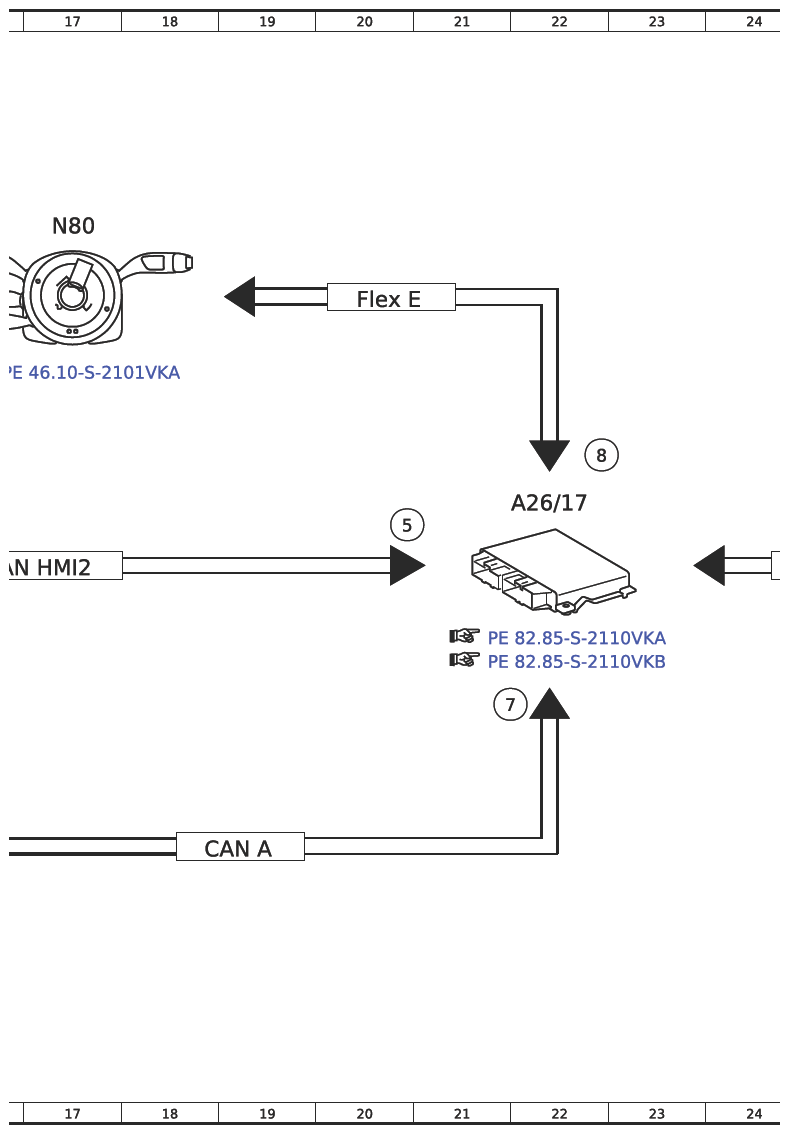

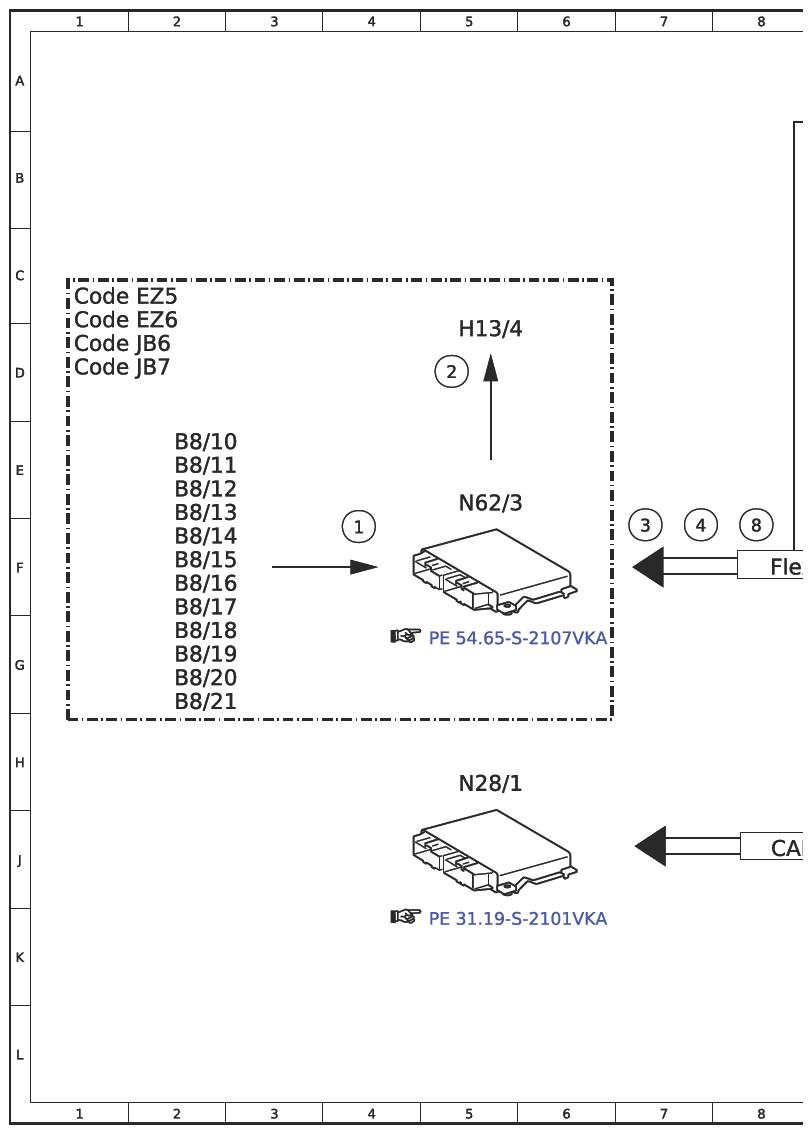

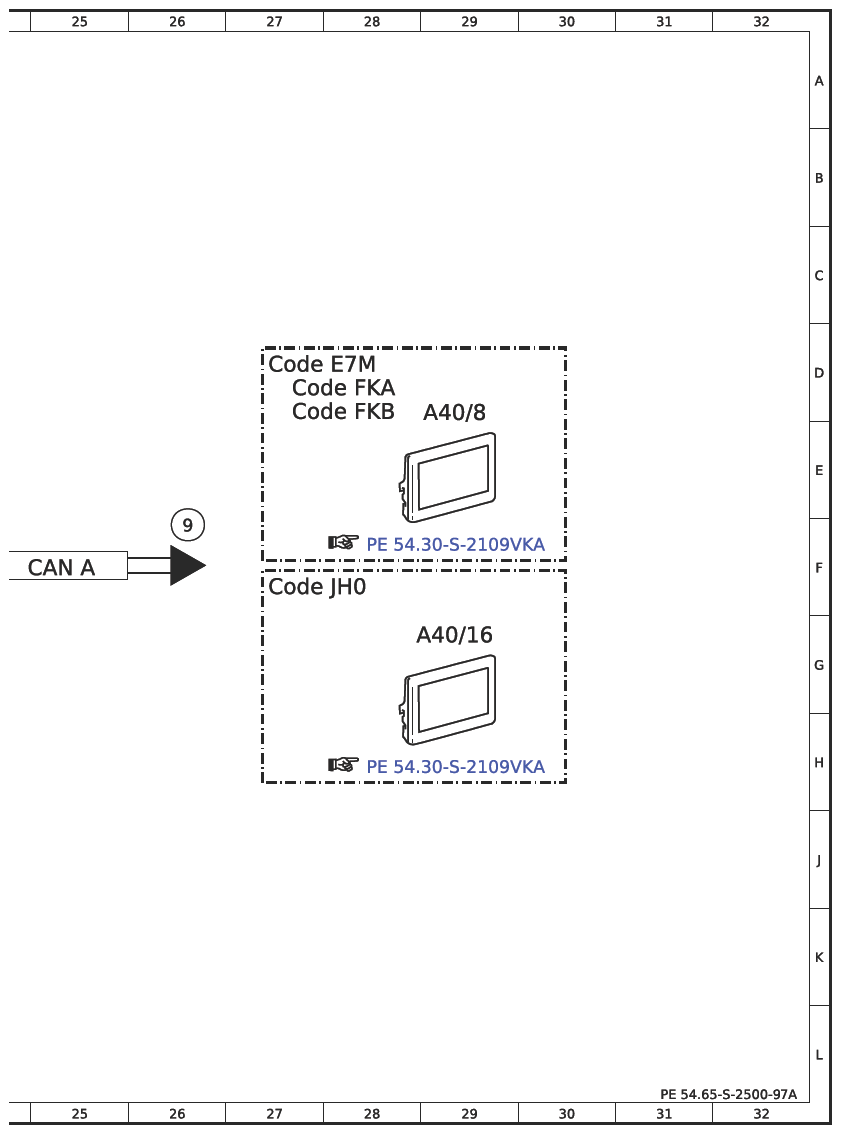

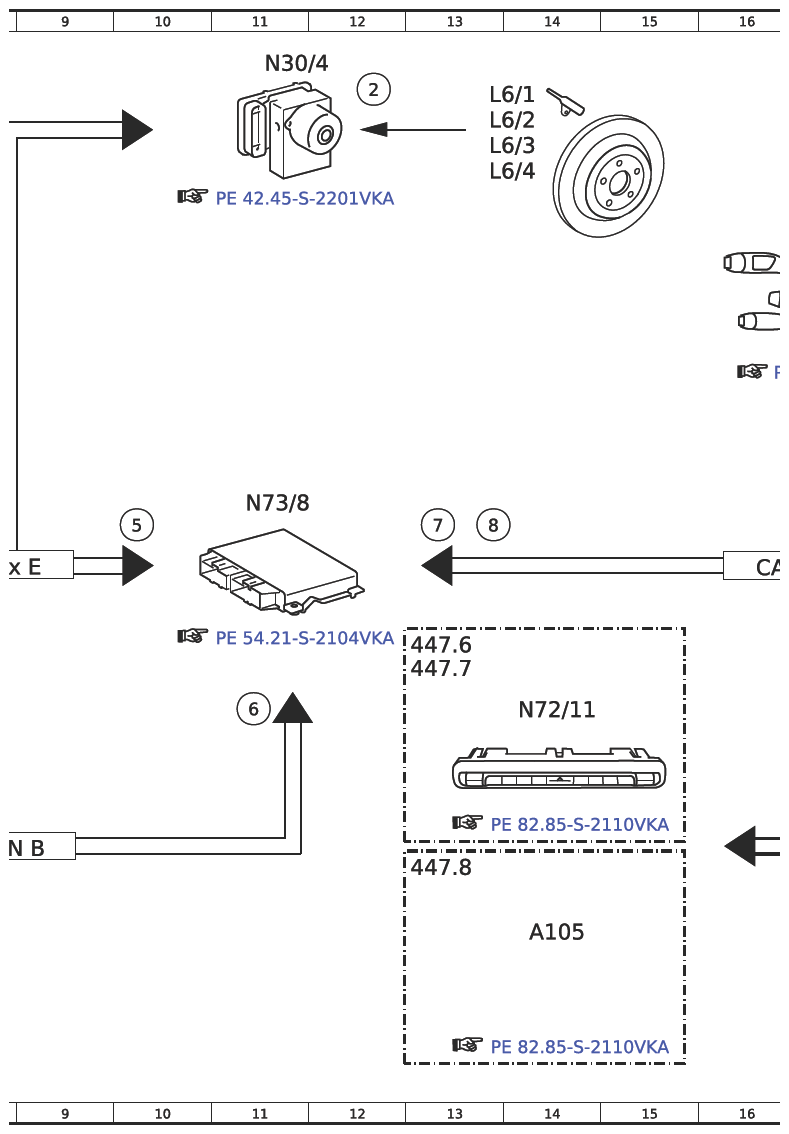

Monitor Surroundings, Function Schematic - PE54.65-S-2500-97A
Model 447 with code EZ7 (Active Parking Assist) with code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Parking system distance sensors, signal | 4F |
| 2 | Wheel speed, signal | 5D |
| 3 | Wheel speed, signal | 7F |
| 4 | "OFF" button, status | 7F |
| 5 | Parktronic (PTS), status | 20F |
| 5 | Parktronic (PTS), status | 10F |
| 6 | Trailer recognition, status | 11H |
| 7 | "OFF" button, status | 21G |
| 7 | "OFF" button, status | 13F |
| 8 | Steering wheel angle sensor, signal | 22E |
| 8 | Steering wheel angle sensor, signal | 13F |
| 8 | Steering wheel angle sensor, signal | 8F |
| 9 | Display, message | 26F |
| A105 | Touchpad | 14K |
| A26/17 | Head unit | 22E |
| A40/16 | Head unit/instrument cluster display cluster | 29G |
| A40/8 | Audio/COMAND display control unit | 29D |
| B8/10 | Parktronic sensor, inner left rear | 2E |
| B8/11 | PARKTRONIC sensor, center left rear | 2E |
| B8/12 | Parktronic sensor, outer left rear | 2E |
| B8/13 | Parktronic sensor, inner right rear | 2F |
| B8/14 | PARKTRONIC sensor, center right rear | 2F |
| B8/15 | Parktronic sensor, outer right rear | 2F |
| B8/16 | PARKTRONIC sensor, inner left front | 2F |
| B8/17 | PARKTRONIC sensor, center left front | 2F |
| B8/18 | PARKTRONIC sensor, outer left front | 2G |
| B8/19 | PARKTRONIC sensor, inner right front | 2G |
| B8/20 | PARKTRONIC sensor, center right front | 2G |
| B8/21 | PARKTRONIC sensor, outer right front | 2G |
| CAN A | Telematics CAN | 25F |
| CAN A | Telematics CAN | 19J |
| CAN B | Interior CAN | 8J |
| CAN HMI2 | User interface CAN 2 | 16F |
| Code E7M | MBUX multimedia system | 27D |
| Code EZ5 | Parking package | 1C |
| Code EZ6 | Parking package with 360° camera | 1D |
| Code FKA | Panel van | 27D |
| Code FKB | Vito Mixto and Tourer | 27D |
| Code JB6 | Parking package with 360° camera | 1D |
| Code JB7 | Parking Package with reversing camera | 1D |
| Code JH0 | Display package | 27F |
| Flex E | Chassis FlexRay | 8F |
| Flex E | Chassis FlexRay | 20C |
| H13/4 | Parking assistance systems warning buzzer | 5D |
| L6/1 | Left front axle rpm sensor | 13A |
| L6/2 | Right front axle rpm sensor | 13A |
| L6/3 | Left rear axle rpm sensor | 13B |
| L6/4 | Right rear axle rpm sensor | 13B |
| N28/1 | Trailer recognition (AAG) control unit | 5H |
| N30/4 | Electronic Stability Program (ESP) control unit | 11A |
| N62/3 | Parking system control unit | 5E |
| N72/11 | Head unit control panel control unit | 14H |
| N73/8 | Electronic ignition lock (EZS) control unit | 11E |
| N80 | Steering column tube module (MRM) control unit | 17C |
