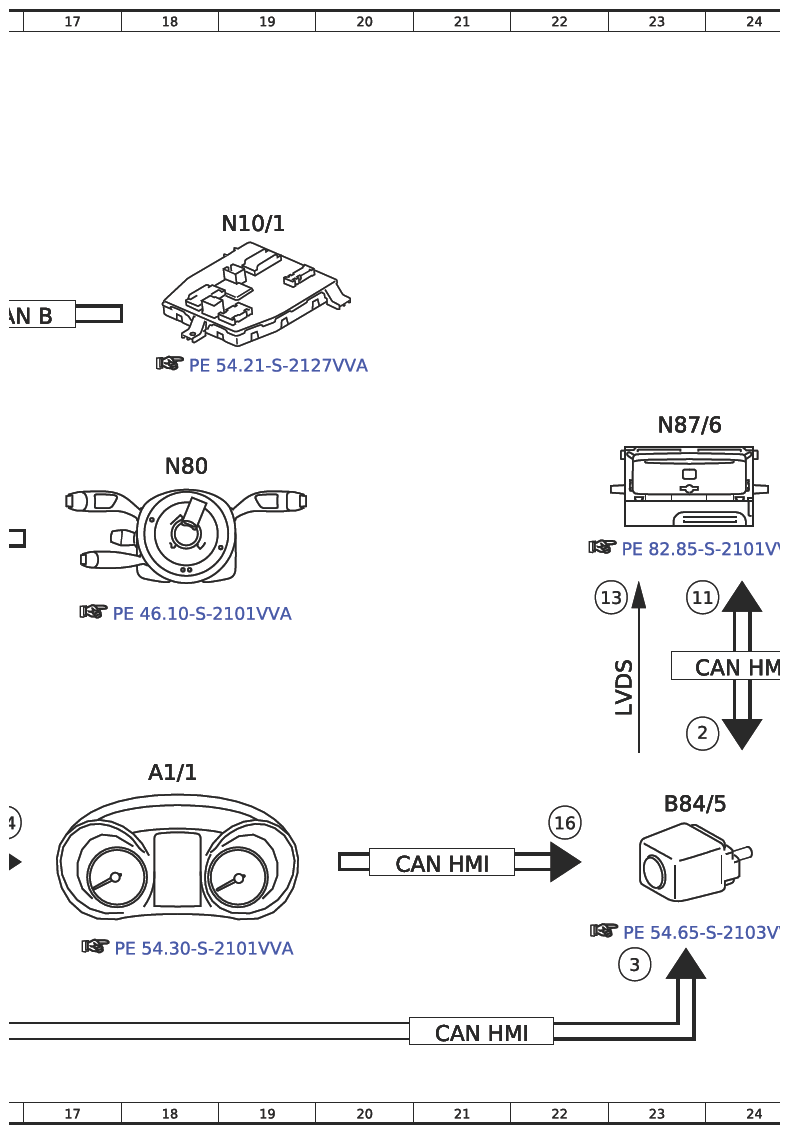

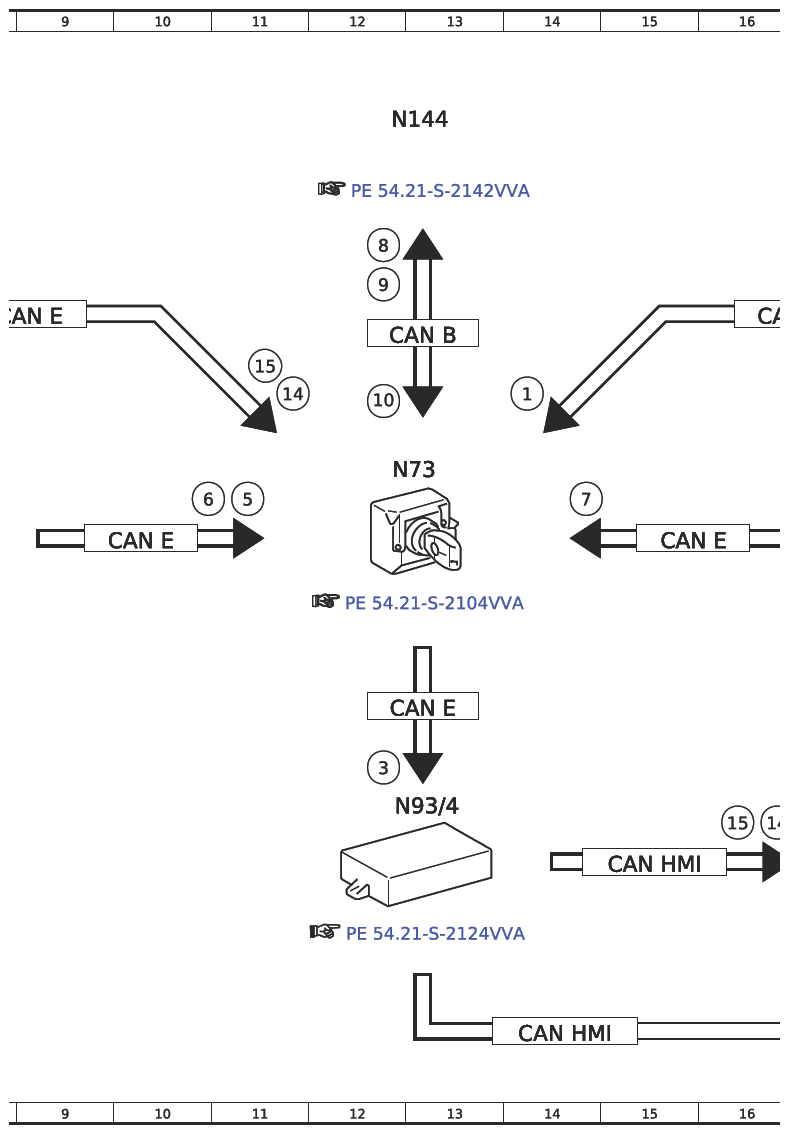

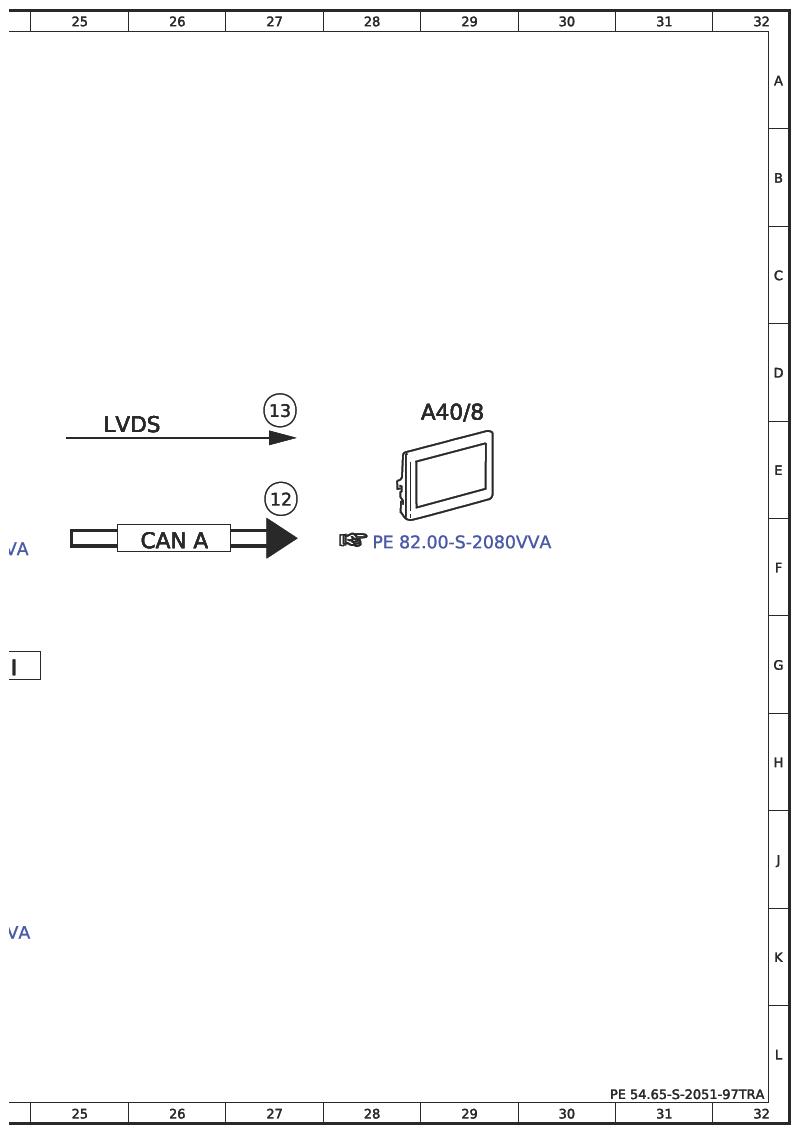

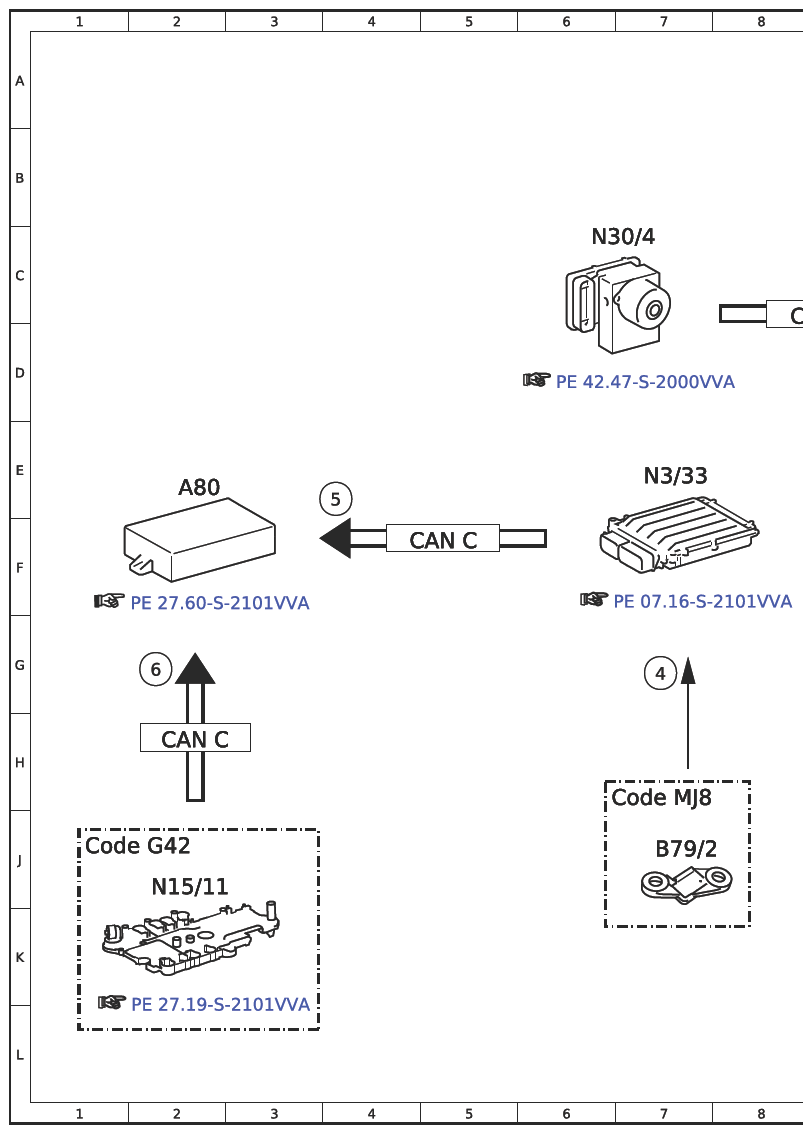

Electrical Function Schematic, Backup Camera - PE54.65-S-2051-97TRA
Model 447 with code FR8 (Rear view camera) except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Status tailgate | 14D |
| 10 | Switch motor rear camera cover. Status | 12D |
| 11 | Display rear view camera, request | 23F |
| 12 | Audio/COMAND display, control | 27E |
| 13 | Data transmission video signal low voltage differential signal, Signal | 22F |
| 13 | Data transmission video signal low voltage differential signal, signal | 27D |
| 14 | Wheel rotation direction, signal | 16Y |
| 14 | Wheel rotation direction, Signal | 11D |
| 15 | Wheel speed, signal | 16Y |
| 15 | Wheel speed, signal | 11D |
| 16 | Vehicle speed, signal | 22J |
| 2 | Reversing camera function, status | 23H |
| 3 | Terminal 15, Status | 23K |
| 3 | Terminal 15, status | 12H |
| 4 | Position sensor central shift shaft manual transmission, signal | 7G |
| 5 | Reverse gear, Status | 4E |
| 5 | Reverse gear, status | 11E |
| 6 | Gear status | 2G |
| 6 | Gear Status | 10E |
| 7 | Steering wheel angle, signal | 14E |
| 8 | Open rear camera cover, request | 12C |
| 9 | Close the camera cover at the back, request | 12C |
| A1/1 | Instrument cluster control unit (KI) | 18H |
| A40/8 | Audio/COMAND Display control unit | 29D |
| A80 | Control unit intelligent servo module (ISM) for DIRECT SELECT | 2E |
| B79/2 | Position sensor neutral position transmission | 7J |
| B84/5 | Reversing camera control unit (RFK) | 23Y |
| CAN A | Telematics CAN | 26F |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 16D |
| CAN C | Drive CAN | 2H |
| CAN C | Drive CAN | 5F |
| CAN E | Chassis CAN | 13H |
| CAN E | Chassis CAN | 15F |
| CAN E | Chassis CAN | 10F |
| CAN E | Chassis CAN | 9D |
| CAN HMI | User interface CAN | 15Y |
| CAN HMI | User interface CAN | 14L |
| CAN HMI | User interface CAN | 21L |
| CAN HMI | User interface CAN | 21Y |
| CAN HMI | User interface CAN | 24G |
| Code G42 | Automatic transmission 7G-TRONIC PLUS | 1Y |
| Code MJ8 | ECO Start-stop function | 6H |
| LVDS | Low Voltage Differential Signal | 23G |
| LVDS | Low Voltage Differential Signal | 25E |
| N10/1 | Control unit signal acquisition and control module (SAM) | 19C |
| N144 | Control unit camera cover (KAB) | 13A |
| N15/11 | Control unit for fully integrated transmission control (VGS) | 2J |
| N3/33 | Control unit CDI | 7E |
| N30/4 | Electronic stability program (ESP) control unit | 6C |
| N73 | Electronic ignition lock control unit (EZS) | 13E |
| N80 | Control unit casing pipe module (MRM) | 18E |
| N87/6 | Radio (Audio/COMAND) | 23E |
| N93/4 | Gateway for user interface CAN | 12Y |
