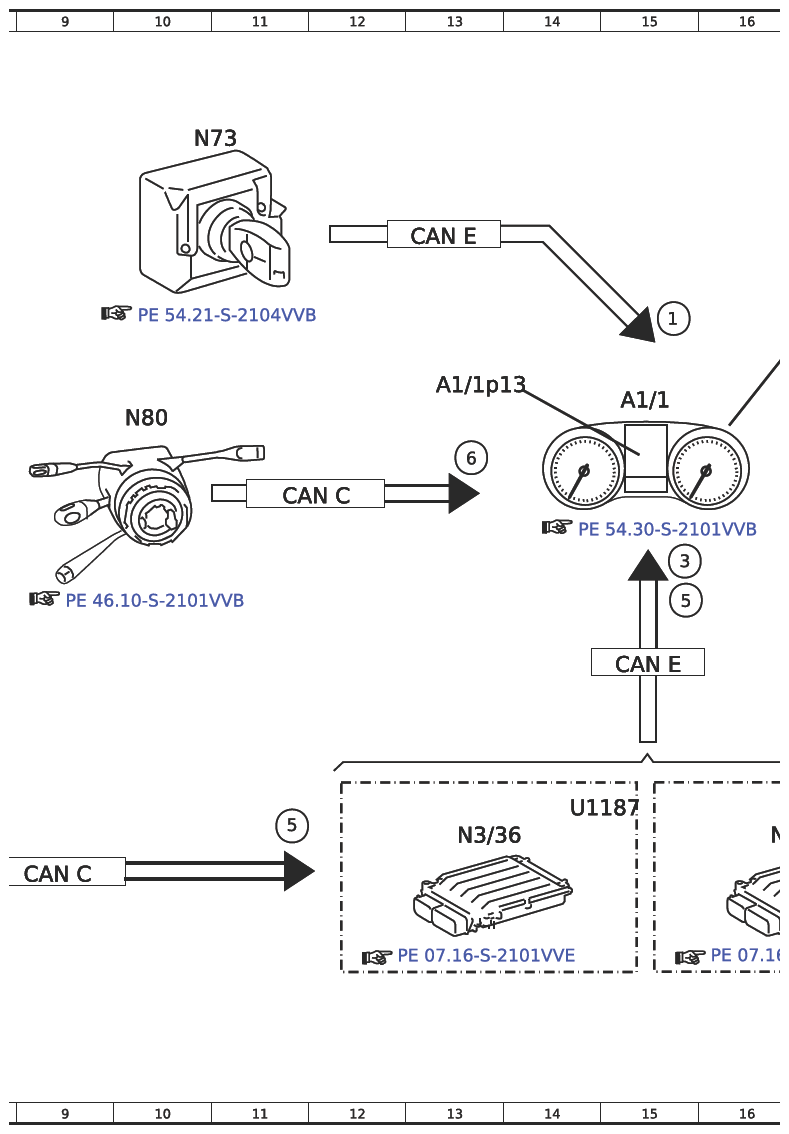

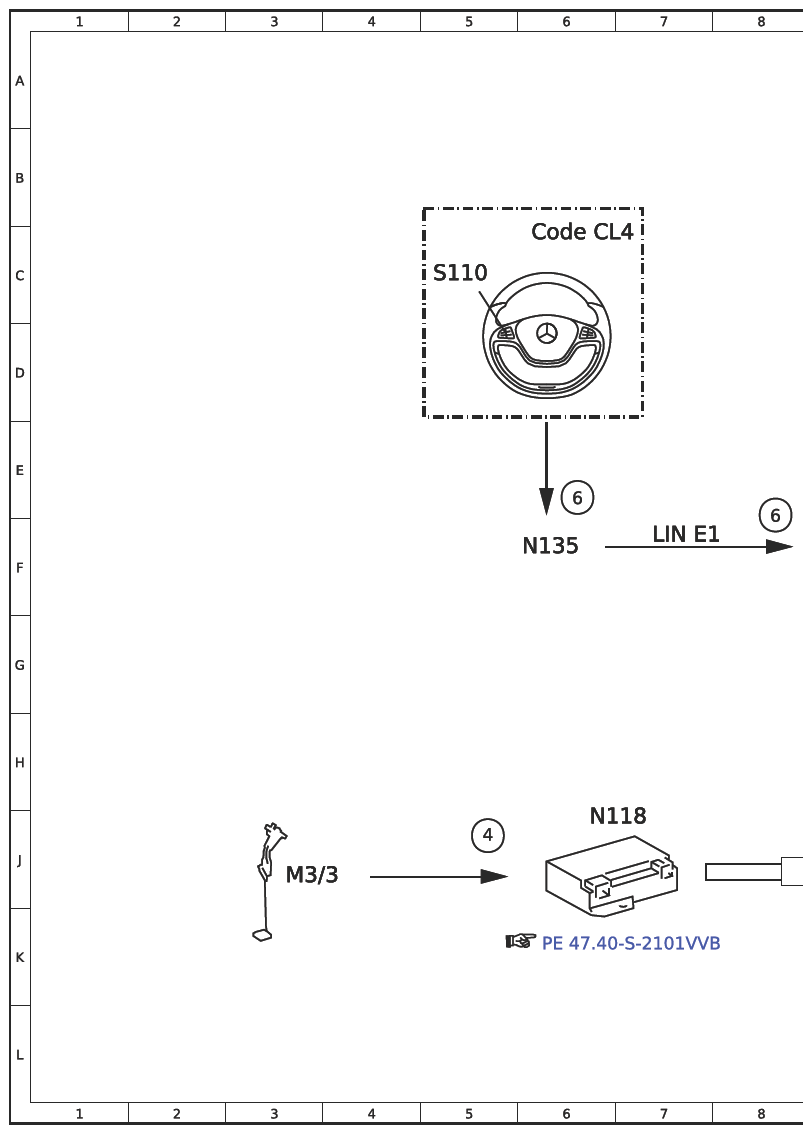

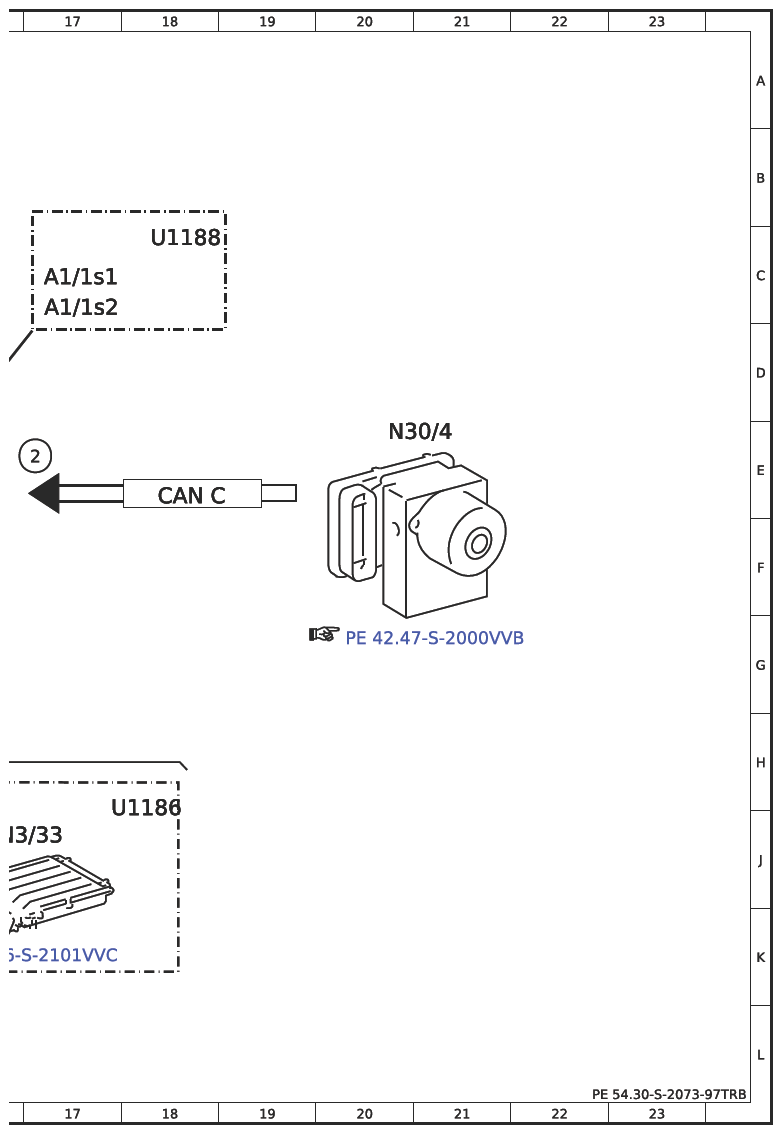

Electrical Function Schematic Of Instrument Cluster (IC) Control Unit, Trip Computer - PE54.30-S-2073-97TRB
Model 447.6/7 except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15D |
| 2 | Wheel speed, signal | 17E |
| 3 | Fuel consumption, signal | 15F |
| 4 | Fuel tank fuel level indicator fill level sensor, signal | 5J |
| 5 | Fuel level, signal | 15F |
| 5 | Fuel level, signal | 11J |
| 6 | Multifunction steering wheel button group, signal | 8F |
| 6 | Multifunction steering wheel button group, signal | 6E |
| 6 | Multifunction steering wheel button group, signal | 13E |
| A1/1 | Instrument cluster (KI) control unit | 15D |
| A1/1p13 | Multifunction display | 13D |
| A1/1s1 | Reset button | 17C |
| A1/1s2 | Menu button | 17C |
| CAN C | Drive train CAN | 9J |
| CAN C | Drive train CAN | 11E |
| CAN C | Drive train CAN | 18E |
| CAN E | Chassis CAN | 15G |
| CAN E | Chassis CAN | 13C |
| Code CL4 | Multifunction steering wheel with trip computer | 6C |
| LIN E1 | Steering LIN | 7F |
| M3/3 | Fuel pump with fuel feed module | 3J |
| N118 | Fuel system control unit (FSCU) | 6J |
| N135 | Steering wheel electronics | 6F |
| N3/33 | CDI control unit | 16J |
| N3/36 | CDI control unit | 13J |
| N30/4 | Electronic Stability Program (ESP) control unit | 20E |
| N73 | Electronic ignition lock (EZS) control unit | 10B |
| N80 | Steering column tube module (MRM) control unit | 10E |
| S110 | Left multifunction steering wheel button group | 5C |
| U1186 | - | 17J |
| U1187 | - | 14J |
| U1188 | - | 18C |
