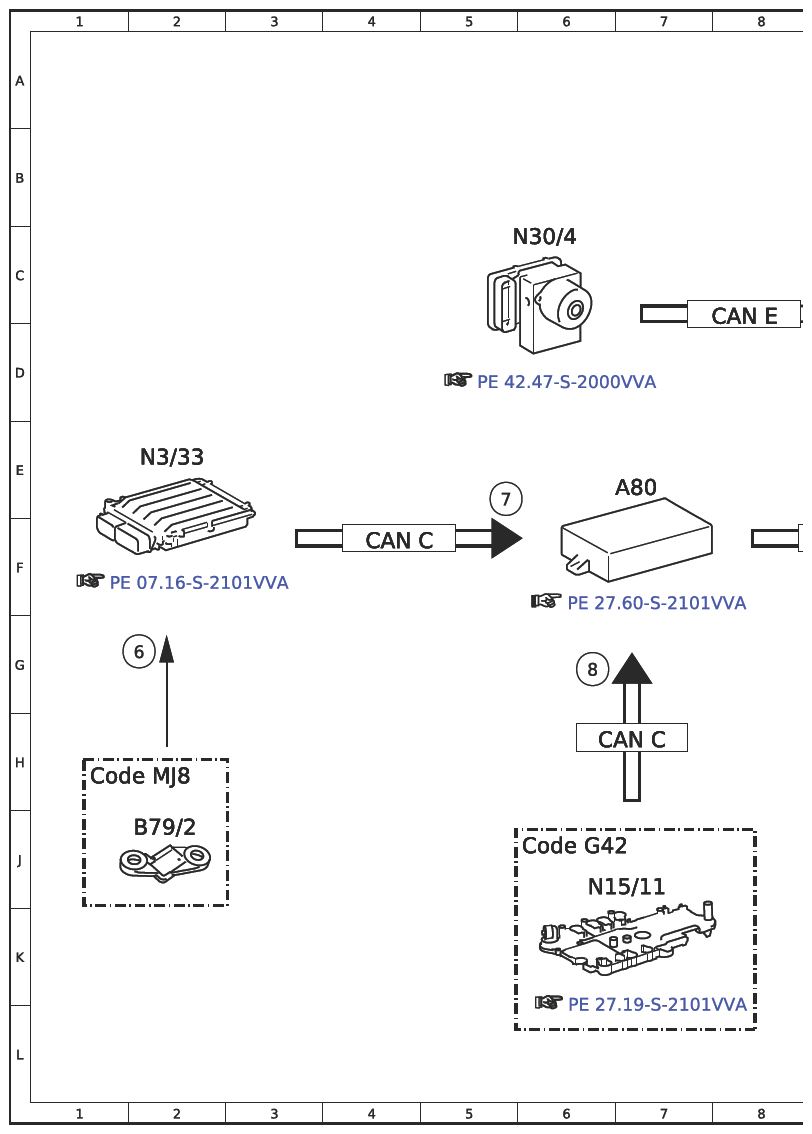

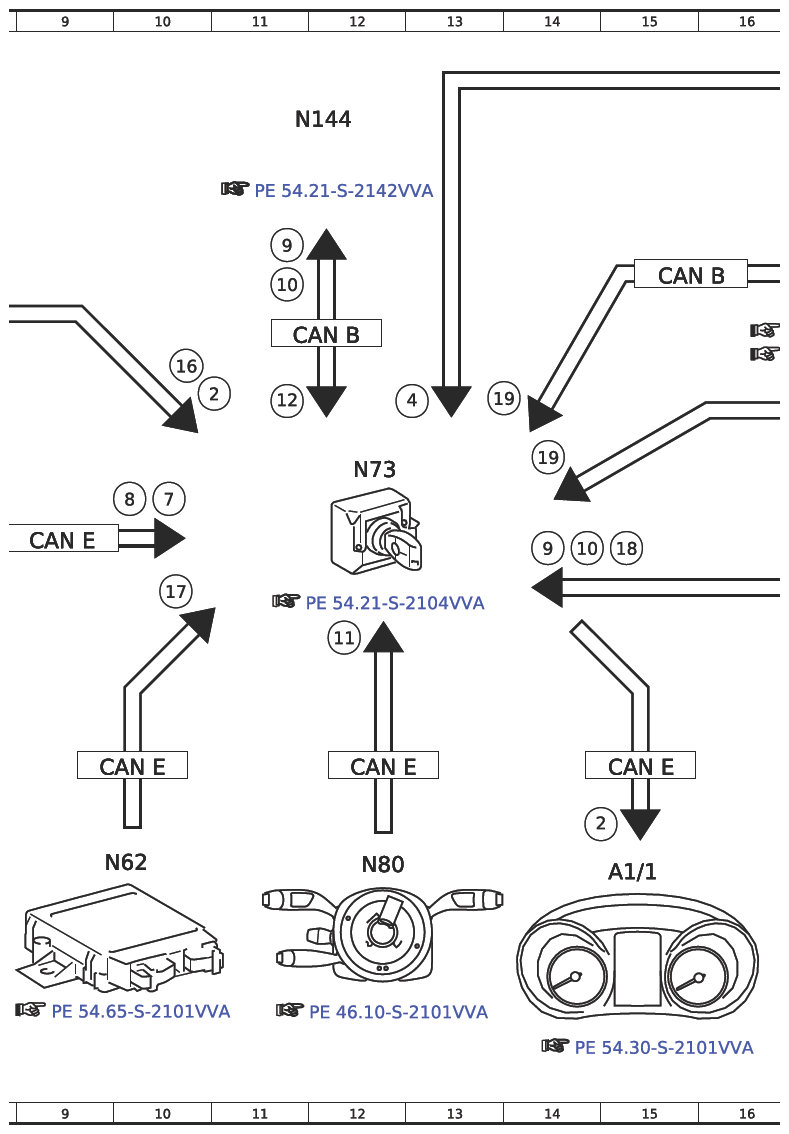

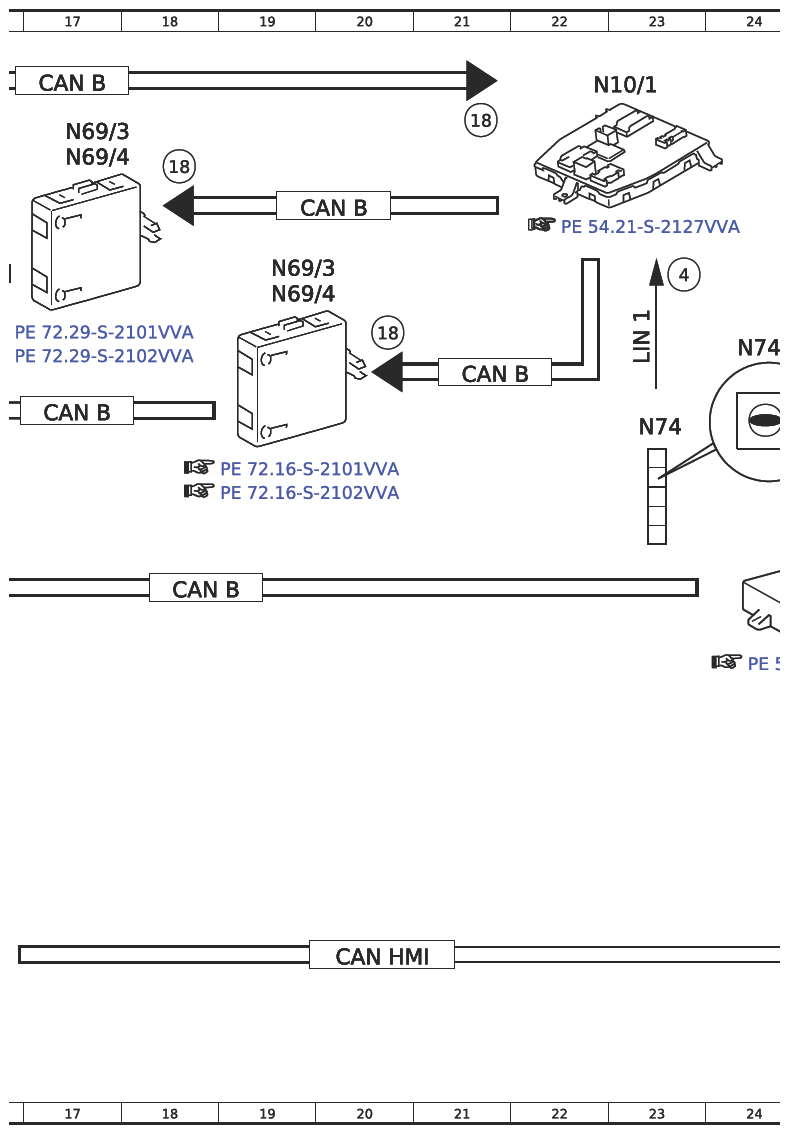

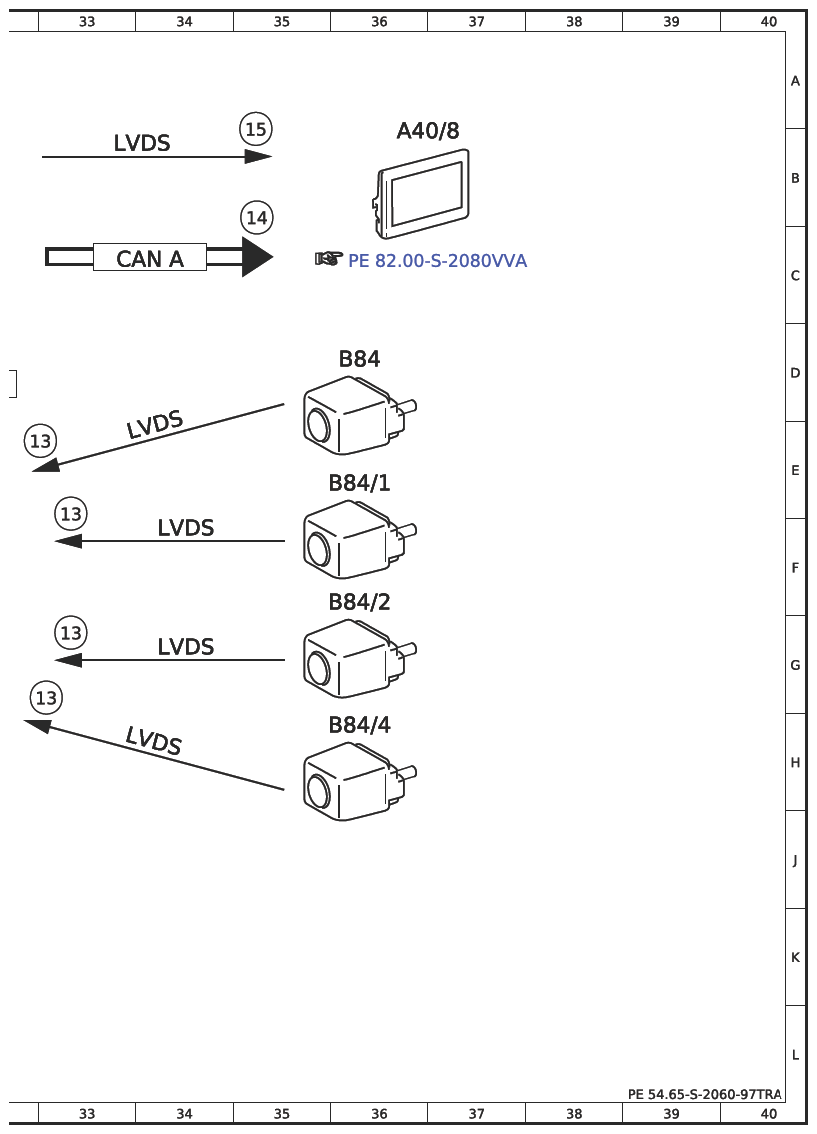

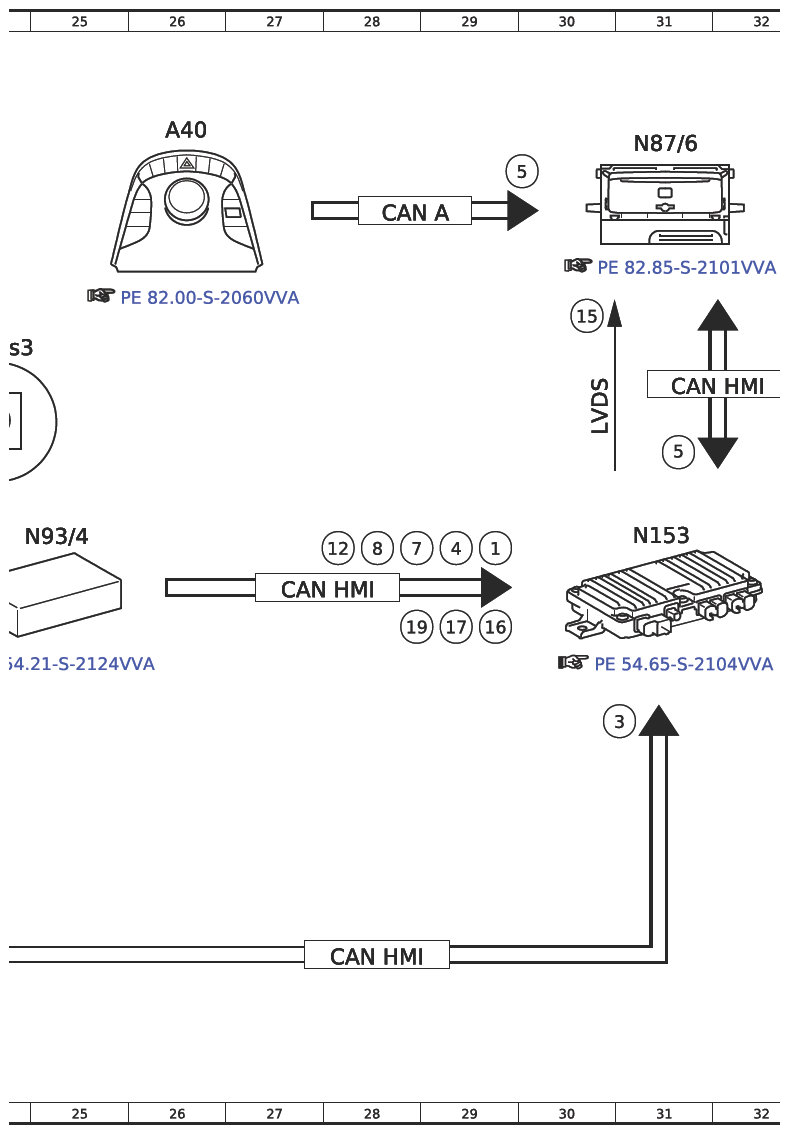

Electrical Function Schematic For 360 Degree Viewing System - PE54.65-S-2060-97TRA
Model 447 with code JS1 (360° camera (SURROUND VIEW)) except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Terminal 15, status | 29F |
| 10 | Close rear camera cover, request | 14F |
| 10 | Close the camera cover at the back, request | 11C |
| 11 | Steering wheel angle, signal | 12G |
| 12 | Switch motor camera cover rear, status | 11D |
| 12 | Switch motor rear camera cover, Status | 28F |
| 13 | Camera image, signal | 33G |
| 13 | Camera image, signal | 33G |
| 13 | Camera image, Signal | 33F |
| 13 | Camera image, signal | 32E |
| 14 | Audio/COMAND display, control | 35B |
| 15 | Processed image data, Signal | 30C |
| 15 | Processed image data, signal | 35B |
| 16 | Wheel angle, signal | 10D |
| 16 | Wheel angle, Signal | 29G |
| 17 | Parking system, status | 10F |
| 17 | Parking system, status | 29G |
| 18 | Ambient light, request | 15F |
| 18 | Ambient light, request | 20D |
| 18 | Ambient light, request | 18B |
| 18 | Ambient light, request | 21A |
| 19 | Switch rotary latch door, status | 14E |
| 19 | Switch rotary latch door, status | 13D |
| 19 | Switch rotary latch door, Status | 28G |
| 2 | Wheel speed, signal | 14Y |
| 2 | Wheel speed, signal | 11D |
| 3 | Vehicle speed, Signal | 31H |
| 4 | Button 360° camera, status | 13D |
| 4 | Button 360° camera, status | 23C |
| 4 | Button 360° camera, Status | 29F |
| 5 | Function 360° camera, status | 31E |
| 5 | Function 360° camera, status | 30B |
| 6 | Position sensor central shift shaft manual transmission, Signal | 2G |
| 7 | Reverse gear engaged, signal | 5E |
| 7 | Reverse gear engaged, signal | 10E |
| 7 | Reverse gear engaged, Signal | 28F |
| 8 | Select lever position, status | 6G |
| 8 | Select lever position, status | 10E |
| 8 | Select lever position, Status | 28F |
| 9 | Open rear camera cover, request | 14F |
| 9 | Open rear camera cover, request | 11C |
| A1/1 | Instrument cluster control unit (AI) | 15Y |
| A40 | Central operating unit control unit (ZBE) | 26B |
| A40/8 | Audio/COMAND Display control unit | 36B |
| A80 | Control unit intelligent servo module (ISM) for DIRECT SELECT | 7E |
| B79/2 | Position sensor neutral position transmission | 2J |
| B84 | 360° front camera | 36D |
| B84/1 | 360° camera exterior mirror left | 36E |
| B84/2 | 360° camera outside mirror right | 36F |
| B84/4 | 360° rear camera | 36H |
| CAN A | Telematics CAN | 28B |
| CAN A | Telematics CAN | 34C |
| CAN B | Interior CAN | 15C |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 21D |
| CAN B | Interior CAN | 18F |
| CAN B | Interior CAN | 17D |
| CAN B | Interior CAN | 20B |
| CAN B | Interior CAN | 17A |
| CAN C | Drive CAN | 7H |
| CAN C | Drive CAN | 4F |
| CAN E | Chassis CAN | 15H |
| CAN E | Chassis CAN | 12H |
| CAN E | Chassis CAN | 10H |
| CAN E | Chassis CAN | 9F |
| CAN E | Chassis CAN | 8D |
| CAN HMI | User interface CAN | 28K |
| CAN HMI | User interface CAN | 20K |
| CAN HMI | User interface CAN | 27F |
| CAN HMI | User interface CAN | 31D |
| Code G42 | Automatic transmission 7G-TRONIC PLUS | 6Y |
| Code MJ8 | ECO start-stop function | 1H |
| LIN 1 | Instrument panel LIN | 23D |
| LVDS | Low Voltage Differential Signal | 34H |
| LVDS | Low Voltage Differential Signal | 34F |
| LVDS | Low Voltage Differential Signal | 34G |
| LVDS | Low Voltage Differential Signal | 30D |
| LVDS | Low Voltage Differential Signal | 34E |
| LVDS | Low Voltage Differential Signal | 33B |
| N10/1 | Control unit signal acquisition and control module (SAM) | 23A |
| N144 | Control unit camera cover (KAB) | 12A |
| N15/11 | Control unit fully integrated transmission control (VGS) | 6Y |
| N153 | Control unit 360° camera | 31F |
| N3/33 | CDI control unit | 2E |
| N30/4 | Control unit Electronic stability program (ESP) | 6C |
| N62 | Parktronic control unit (PTS) | 9J |
| N69/3 | Left front door control unit | 19C |
| N69/3 | Front door control unit left | 17B |
| N69/4 | Front door control unit, right | 19C |
| N69/4 | Front door control unit, right | 17B |
| N73 | Electronic ignition lock control unit (EZS) | 12E |
| N74 | Control unit control panel for driver assistance systems | 23E |
| N74s3 | 360° camera button | 24D |
| N80 | Steering column tube module (MRM) control unit | 12Y |
| N87/6 | Radio (Audio/COMAND) | 31B |
| N93/4 | Gateway for User Interface CAN | 24F |
