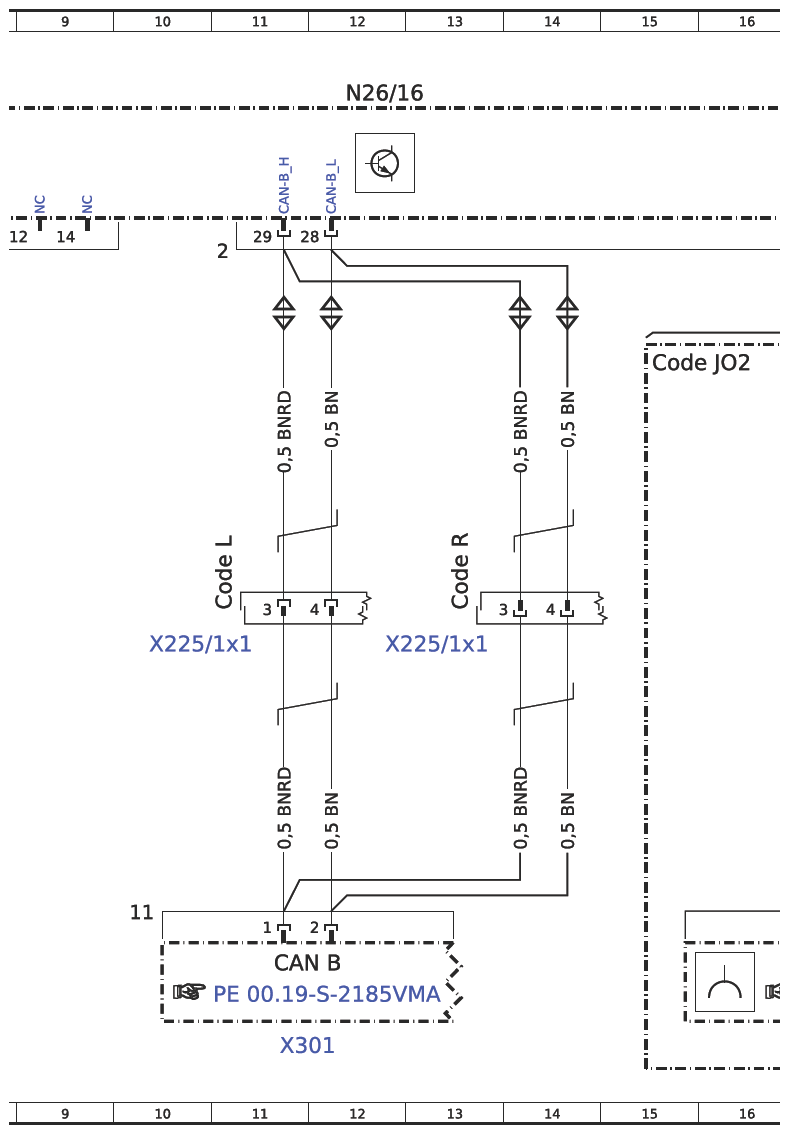

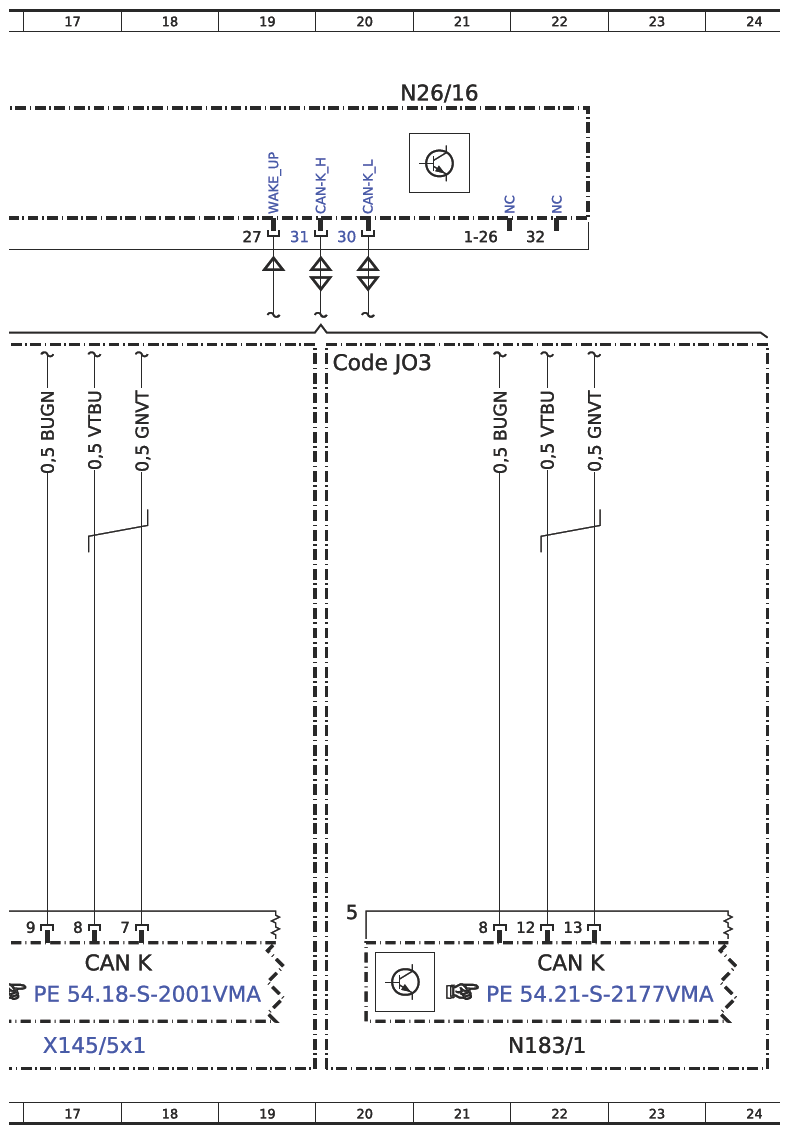

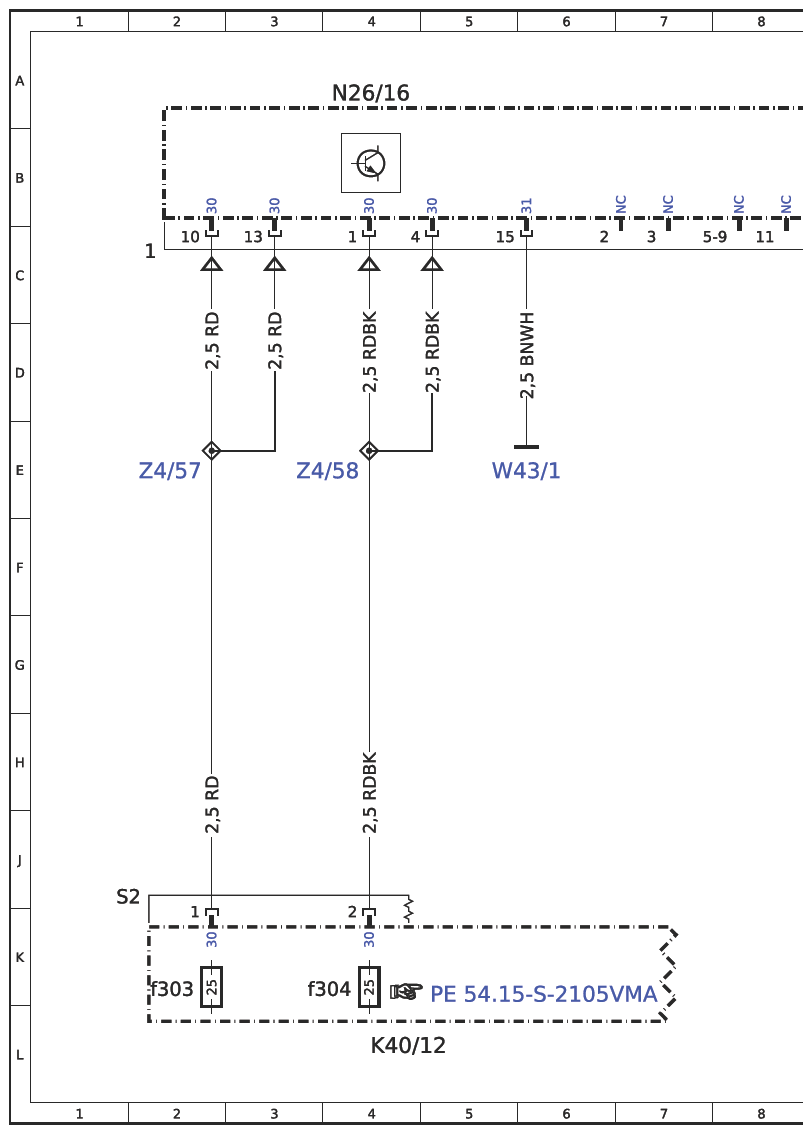

(Wiring Diagram For Parameterizable Special Module (PSM) - PE54.21-S-2500-97VMB)
Model 447.6 with code ED5 (Parameterizable special module) with code JO2 (OLU pre-installation) with code JO3 (OLU Connect Unit) with code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code XM7 (MOPF II) N26/16
Model 447.6 with code ED5 (Parameterizable special module) with code JO2 (OLU pre-installation) with code JO3 (OLU Connect Unit) with code ME0 (Electric motor 85 kW) except code XM7 (MOPF II) N26/16
Model 447.7 with code ED5 (Parameterizable special module) with code JO2 (OLU pre-installation) with code JO3 (OLU Connect Unit) with code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code XM7 (MOPF II) N26/16
Model 447.7 with code ED5 (Parameterizable special module) with code JO2 (OLU pre-installation) with code JO3 (OLU Connect Unit) with code ME4 (Electric motor 145 kW) except code XM7 (MOPF II) N26/16
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 32L |
| CAN B | Interior CAN | 11K |
| CAN K | CAN for multifunctions | 22K |
| CAN K | CAN for multifunctions | 17K |
| Code J02 | OLU pre-installation | 15D |
| Code J03 | OLU Connect Unit | 20D |
| Code L | Valid for left-hand drive vehicles | 11F |
| Code R | Valid for right-hand drive vehicles | 13F |
| K40/12 | Fuse and relay module, front passenger footwell | 4L |
| K40/12f303 | Fuse 303 | 2K |
| K40/12f304 | Fuse 304 | 4K |
| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 22L |
| N26/16 | Parameterizable special module (PSM) control unit | 4A |
| N26/16 | Parameterizable special module (PSM) control unit | 12A |
| N26/16 | Parameterizable special module (PSM) control unit | 21A |
| W43/1 | Left vehicle interior firewall ground point | 5E |
| X145/5x1 | OLU 1 body manufacturer electrical connector | 17L |
| X225/1 x1 | Main wiring harness/firewall main wiring harness 1 electrical connector | 10G |
| X225/1 x1 | Main wiring harness/firewall main wiring harness 1 electrical connector | 13G |
| X301 | Interior CAN (CAN B) potential distributor electrical connector | 11L |
| Z4/57 | PSM tml. 30 end sleeve 1 | 2E |
| Z4/58 | PSM tml. 30 end sleeve 2 | 4E |
