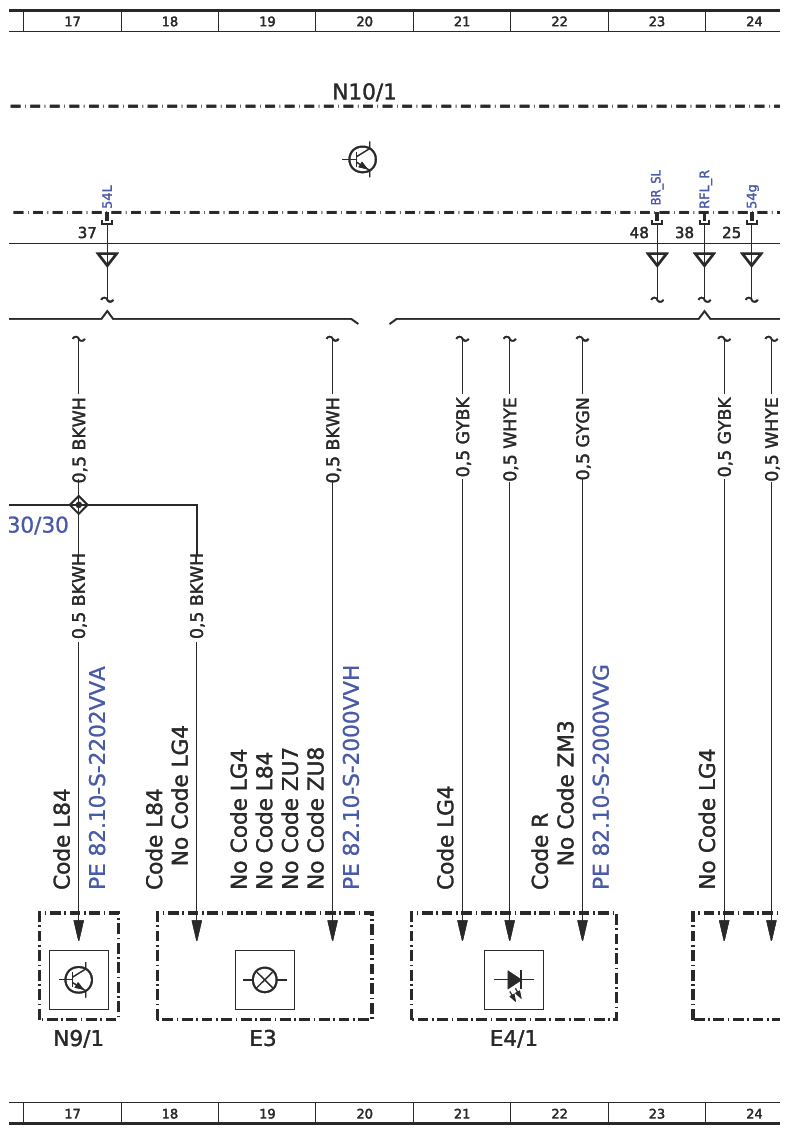

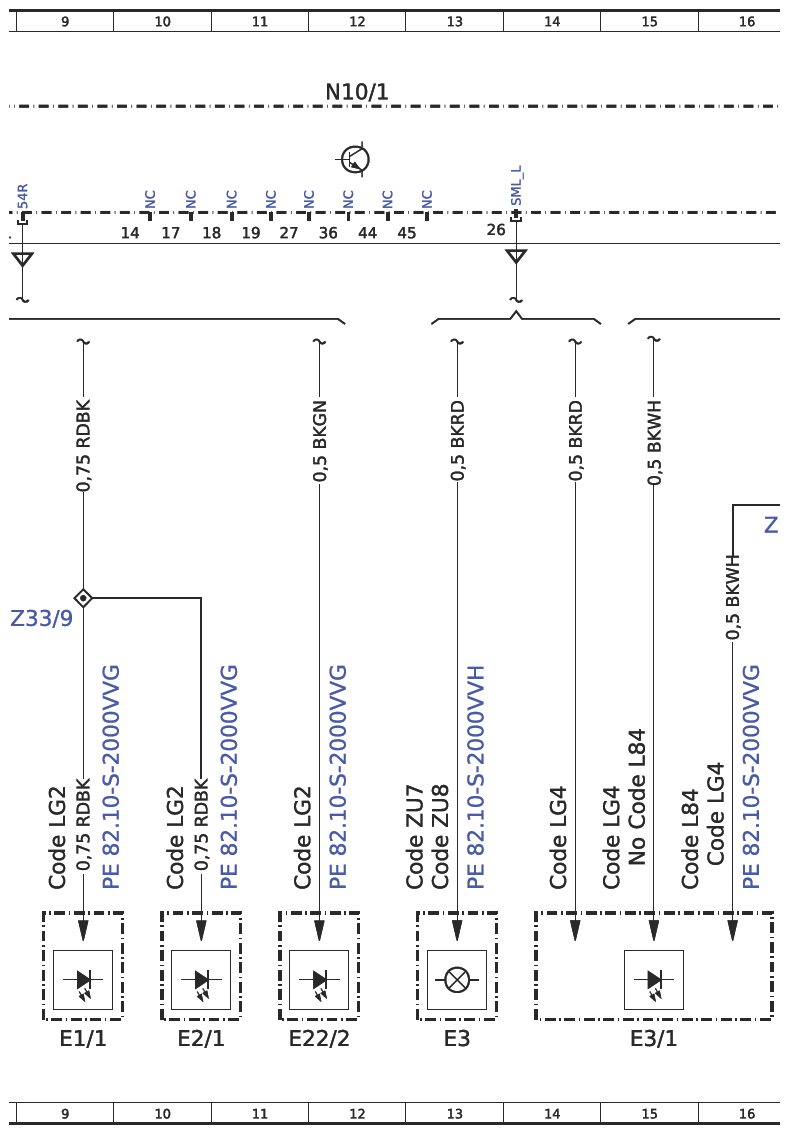

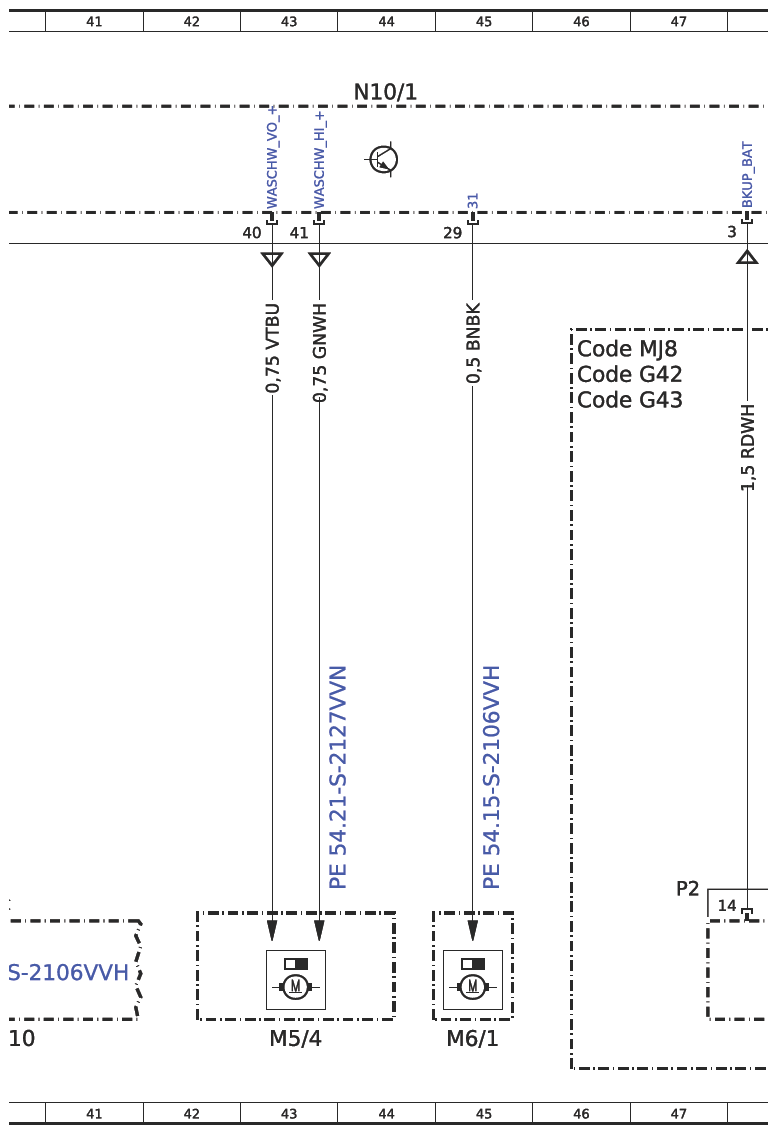

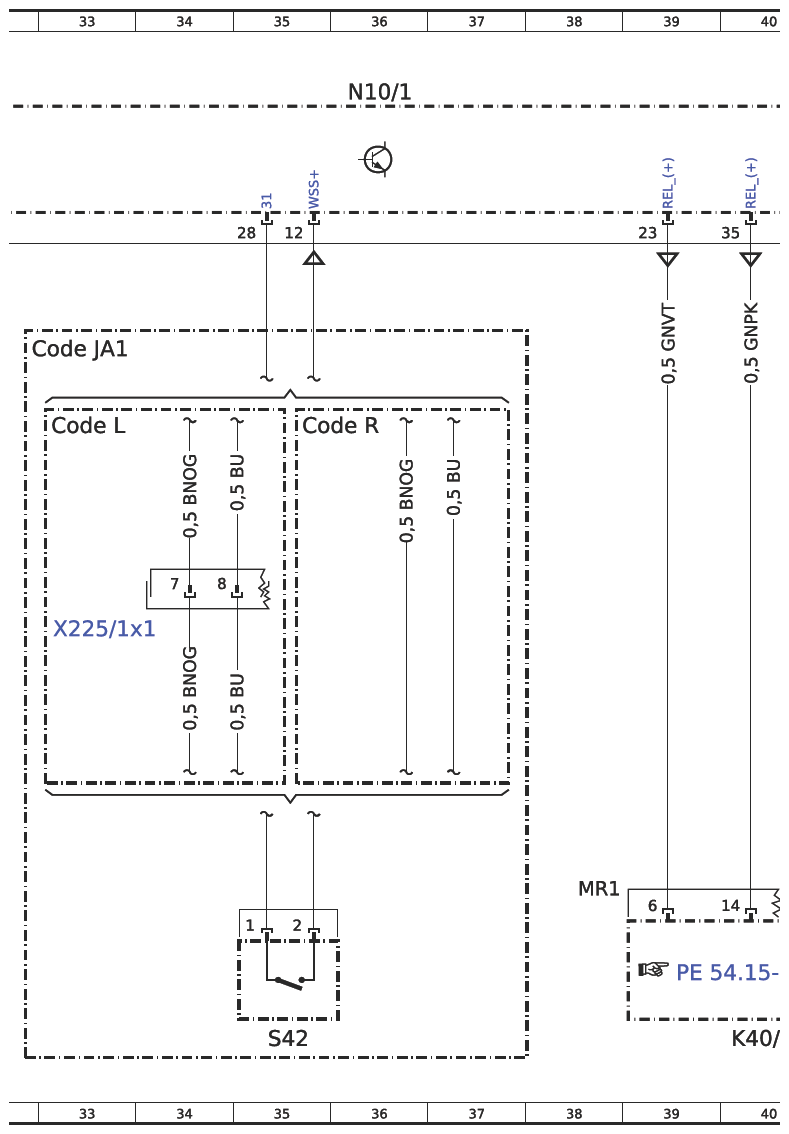

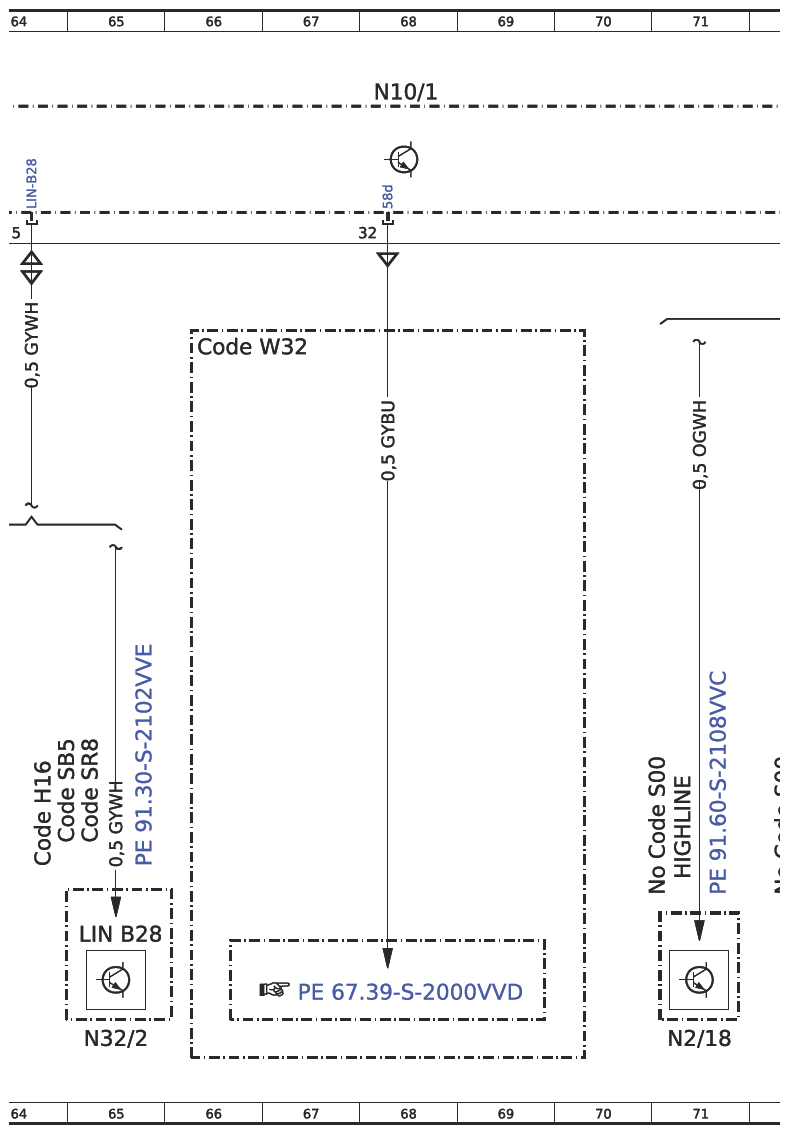

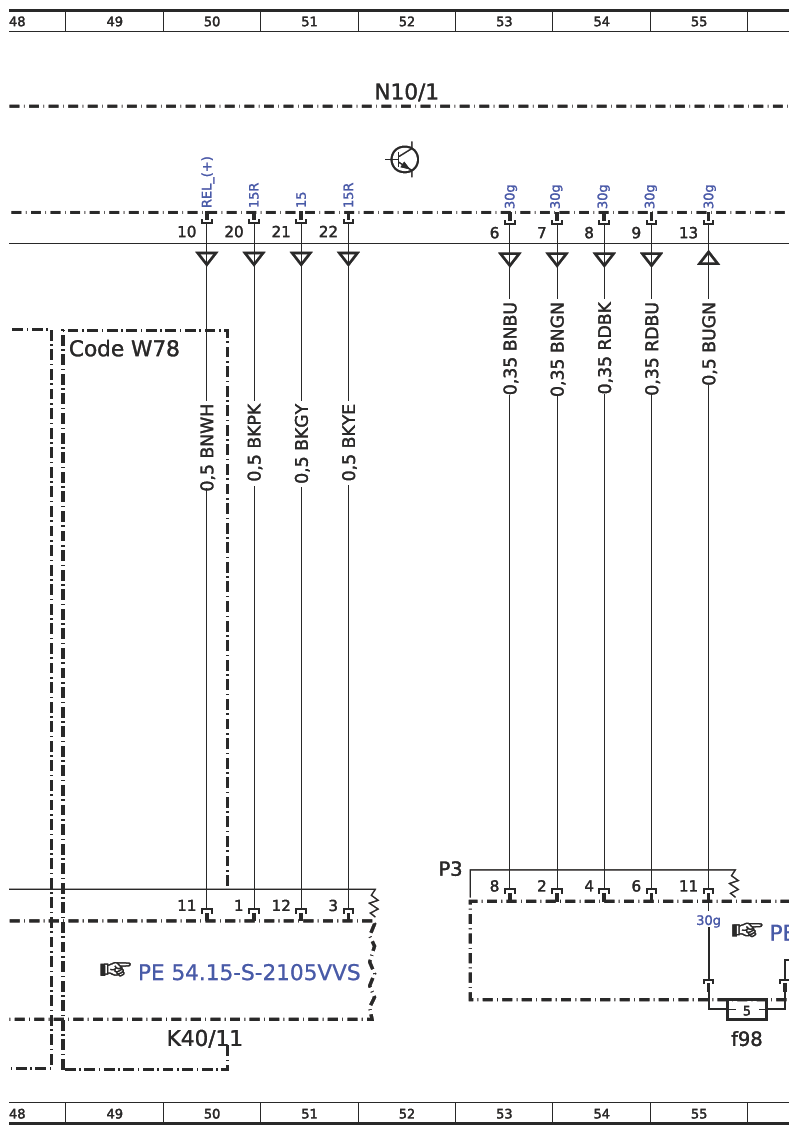

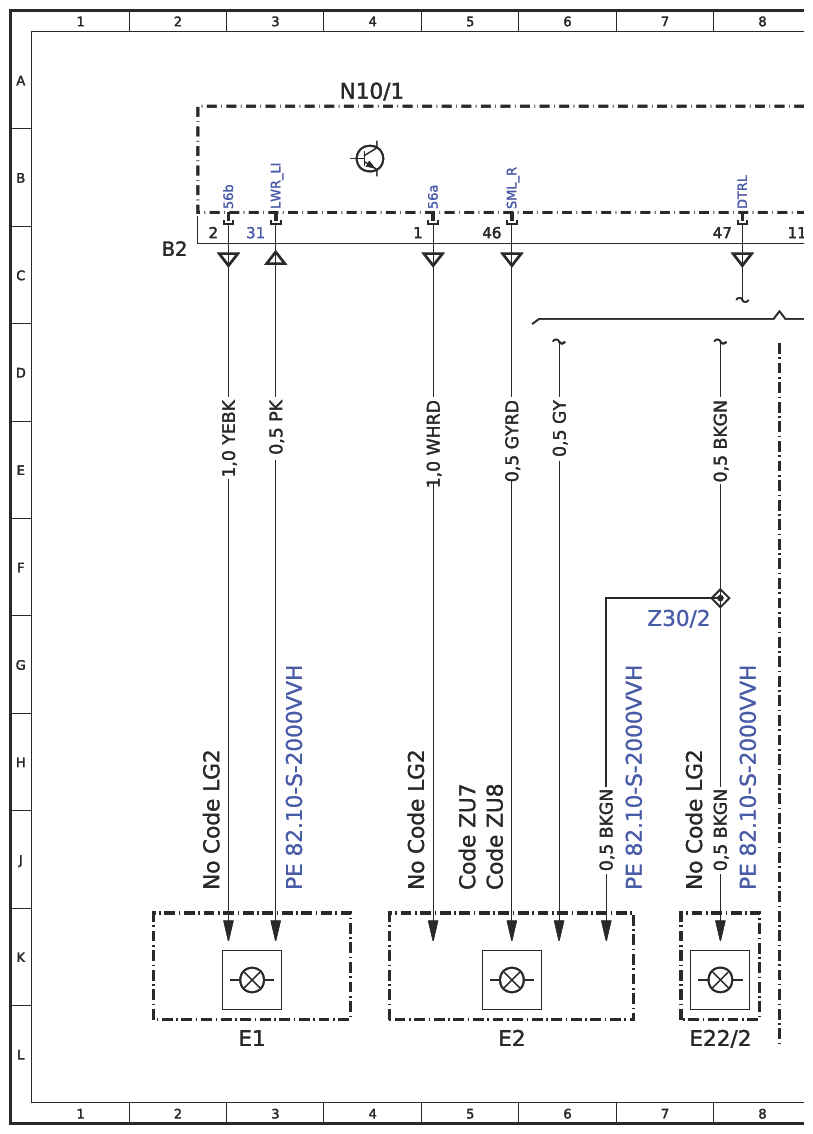

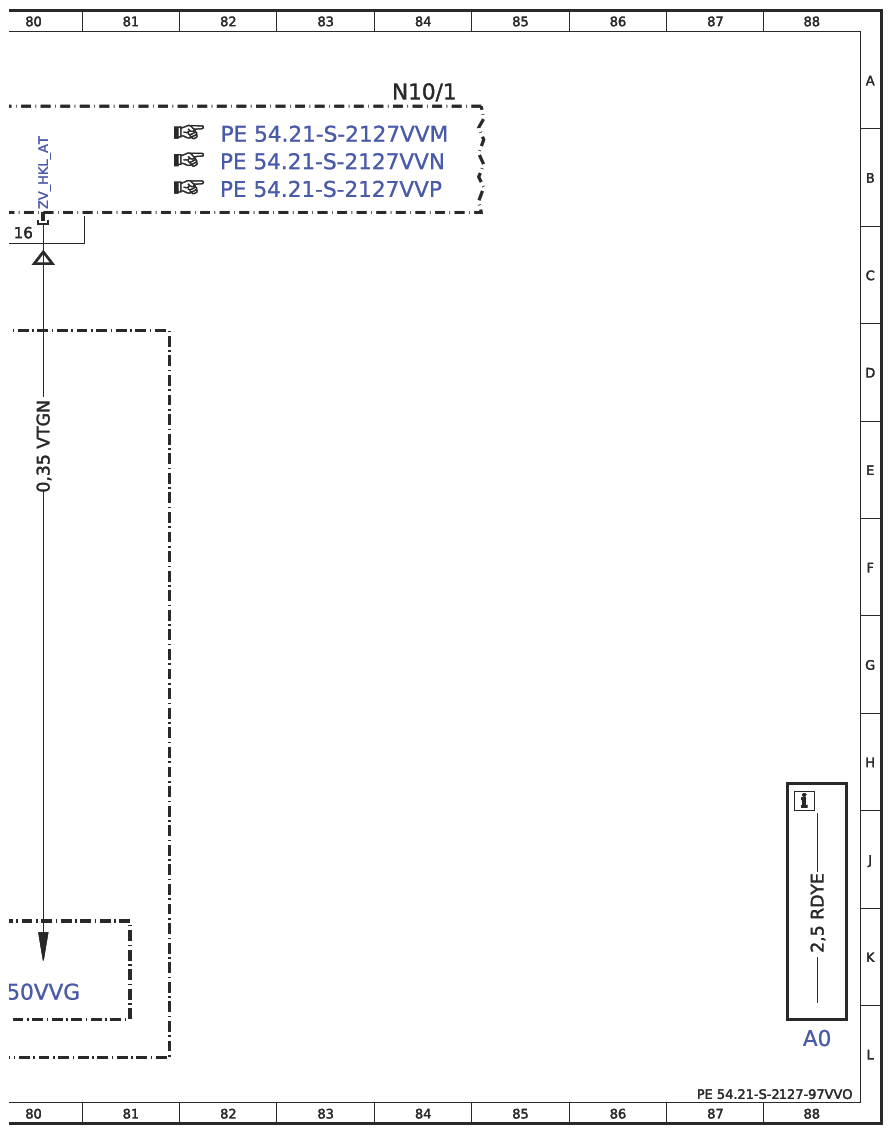

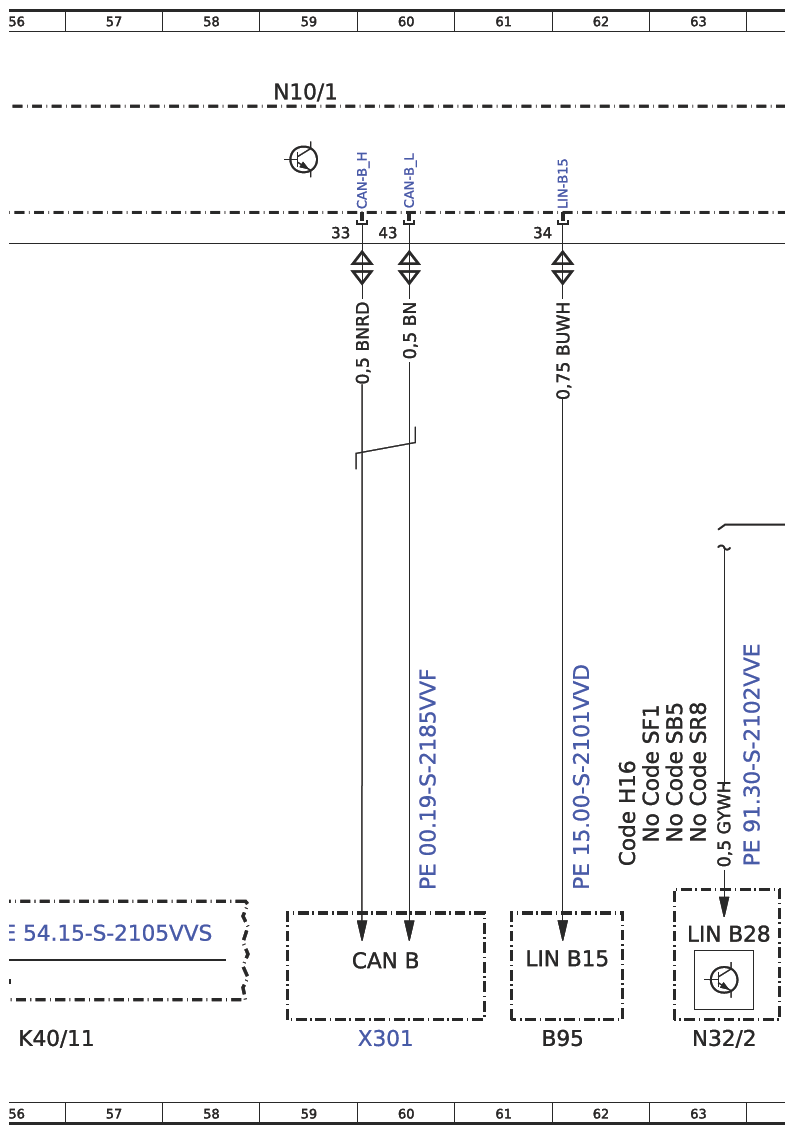

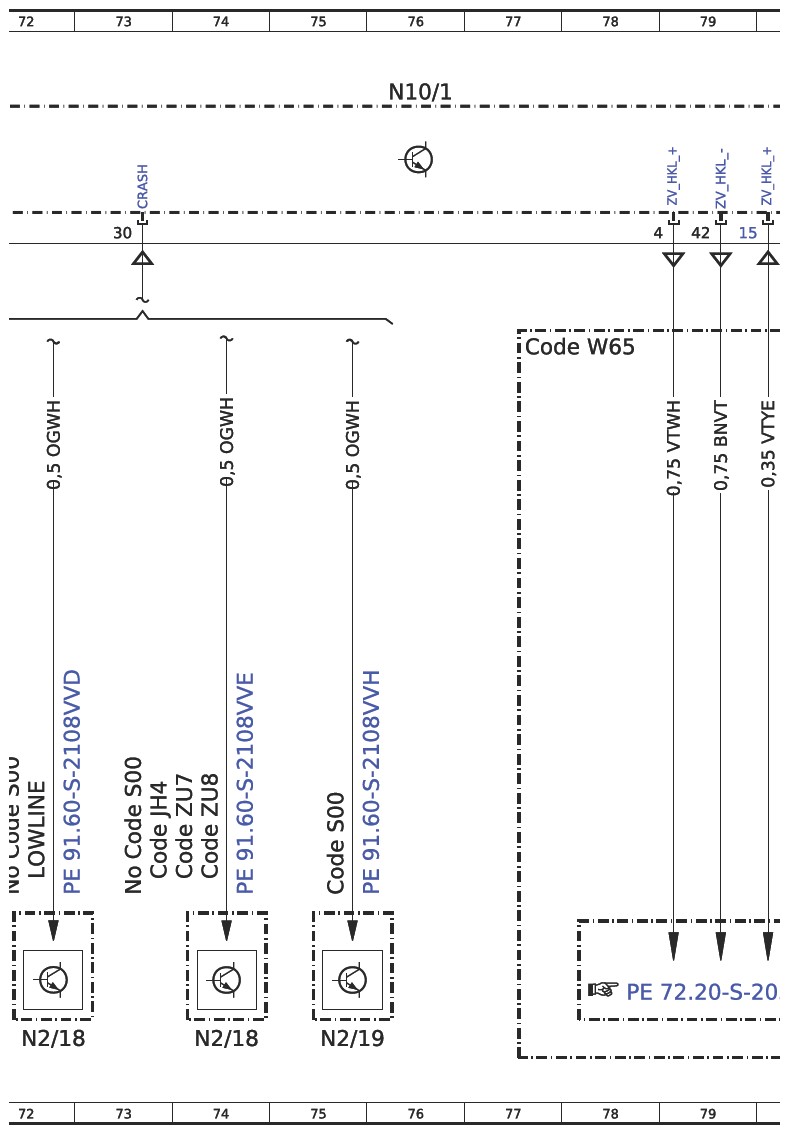

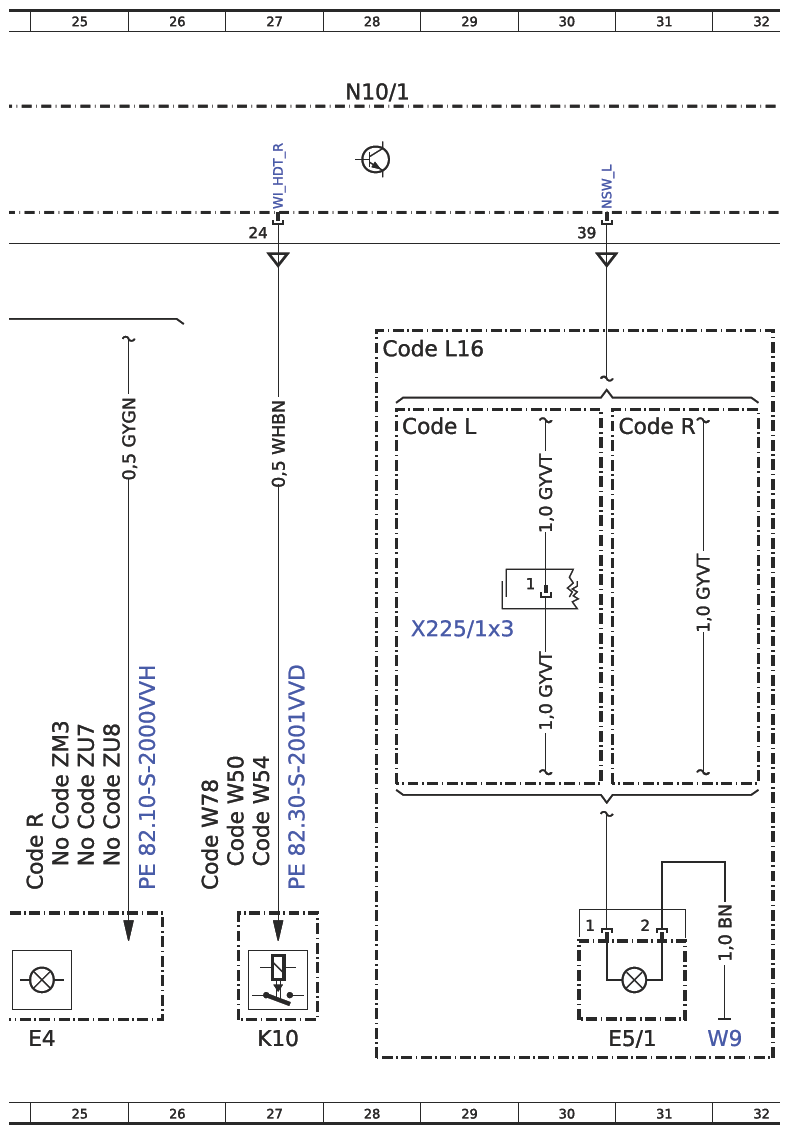

Wiring Diagram For Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-S-2127-97VVO
Model 447.6 with Code XM0 (Facelift) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM7 (MOPF II) N10/1 plug B2
Model 447.7 with Code XM0 (Facelift) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM7 (MOPF II) N10/1 plug B2
| Code : | Designation: | Position: |
|---|---|---|
| AO | Color Code key | 88L |
| B95 | Battery sensor | 62L |
| CAN B | Interior CAN | 60K |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 46D |
| Code G43 | 9G-TRONIC | 46D |
| Code H16 | Heating for driver seat | 62J |
| Code H16 | Heating for driver seat | 64J |
| Code JA1 | Warning lamp for washer fluid for level | 32D |
| Code JH4 | Communication module (LTE) for ERA-GLONASS | 73J |
| Code L | Valid for left-hand drive vehicles | 33E |
| Code L | Valid for left-hand drive vehicles | 28E |
| Code L16 | Halogen front fog lamps | 28D |
| Code L84 | Additional rear turn signal lamps on roof | 19J |
| Code L84 | Additional rear turn signal lamps on roof | 15J |
| Code L84 | Additional rear turn signal lamps on roof | 17J |
| Code L84 | Additional rear turn signal lamps on roof | 18J |
| Code L84 | Additional rear turn signal lamps on roof | 16J |
| Code LG2 | LED Intelligent Light System | 2J |
| Code LG2 | LED Intelligent Light System | 5J |
| Code LG2 | LED Intelligent Light System | 9J |
| Code LG2 | LED Intelligent Light System | 10J |
| Code LG2 | LED Intelligent Light System | 7J |
| Code LG2 | LED Intelligent Light System | 12J |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 24J |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 21J |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 14J |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 15J |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 19J |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 16J |
| Code LG4 | LED tail lamps, brake lamps and turn signal lights | 18J |
| Code MJ8 | ECO start/stop function | 46D |
| Code R | Valid for right-hand drive vehicles | 35E |
| Code R | Valid for right-hand drive vehicles | 25J |
| Code R | Valid for right-hand drive vehicles | 22J |
| Code R | Valid for right-hand drive vehicles | 31E |
| Code S00 | Airbag control unit generation AB12 | 71J |
| Code S00 | Airbag control unit generation AB12 | 72J |
| Code S00 | Airbag control unit generation AB12 | 73J |
| Code S00 | Airbag control unit generation AB12 | 75J |
| Code SB5 | Swiveling comfort driver seat | 63H |
| Code SB5 | Swiveling comfort driver seat | 65J |
| Code SF1 | Electrically adjustable driver seat | 63H |
| Code SR8 | Driver seat bogie | 63H |
| Code SR8 | Driver seat bogie | 65J |
| Code W32 | Rear passenger compartment electr. pop-out window | 66D |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 27J |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 27J |
| Code W65 | Liftgate | 77D |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 49D |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 26J |
| Code ZM3 | Right-hand drive vehicle version | 22J |
| Code ZM3 | Right-hand drive vehicle version | 25J |
| Code ZU7 | Canada version | 5J |
| Code ZU7 | Canada version | 13J |
| Code ZU7 | Canada version | 19J |
| Code ZU7 | Canada version | 25J |
| Code ZU7 | Canada version | 74J |
| Code ZU8 | USA version | 5J |
| Code ZU8 | USA version | 13J |
| Code ZU8 | USA version | 20J |
| Code ZU8 | USA version | 25J |
| Code ZU8 | USA version | 74J |
| E1 | Left front lamp unit | 3L |
| E1/1 | Left front LED lamp unit | 9L |
| E2 | Right front lamp unit | 5L |
| E2/1 | Right front LED lamp unit | 10L |
| E22/2 | Right additional turn signal lamp | 7L |
| E22/2 | Right additional turn signal lamp | 11L |
| E3 | Left rear lamp unit | 13L |
| E3 | Left rear lamp unit | 19L |
| E3/1 | Left rear LED lamp unit | 15L |
| E4 | Right rear lamp unit | 25L |
| E4/1 | Right rear LED lamp unit | 21L |
| E5/1 | Left fog lamp | 31L |
| K10 | Rear window wiper 2 relay | 27L |
| K40/10 | Engine compartment fuse and relay module | 40L |
| K40/11 | Firewall fuse and relay module | 50L |
| K40/11 | Firewall fuse and relay module | 56L |
| K40/11f98 | Fuse 98 | 55L |
| LIN B15 | Battery sensor LIN | 61K |
| LIN B28 | Heater LIN | 63K |
| LIN B28 | Heater LIN | 65K |
| M5/4 | Windshield washer system pump | 43L |
| M6/1 | Wiper motor | 45L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 4A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 12A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 20A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 28A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 36A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 44A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 52A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 59A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 68A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 76A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 84A |
| N2/18 | Supplemental restraint system (SRS) control unit | 71L |
| N2/18 | Supplemental restraint system (SRS) control unit | 72L |
| N2/18 | Supplemental restraint system (SRS) control unit | 74L |
| N2/19 | Supplemental restraint system (SRS) control unit | 75L |
| N32/2 | Seat heating/ventilation control unit | 63L |
| N32/2 | Seat heating/ventilation control unit | 65L |
| N9/1 | Additional turn signal module control unit | 17L |
| S42 | Windshield washer system water level indicator switch | 35L |
| W9 | Left front lamp unit ground point | 32L |
| X225/1 x1 | Main wiring harness/firewall main wiring harness 1 electrical connector | 33G |
| X225/1 x3 | Main wiring harness/firewall main wiring harness 3 electrical connector | 29G |
| X301 | Interior CAN (CAN B) potential distributor electrical connector | 60L |
| Z30/2 | Right turn signal lamp connector sleeve | 7G |
| Z30/30 | Left additional turn signal connector sleeve | 17F |
| Z33/9 | Right LED headlamp tml. 30 connector sleeve | 9G |
