Wiring Diagram For Onboard Logic Unit (OLU) Control Unit - PE54.21-S-2177-97VKA
Model 447 with Code JO3 (OLU Connect Unit) with Code XM7 (MOPF II) N183/1
| Code : | Designation: | Position: |
|---|---|---|
| AO | Color Code key | 32L |

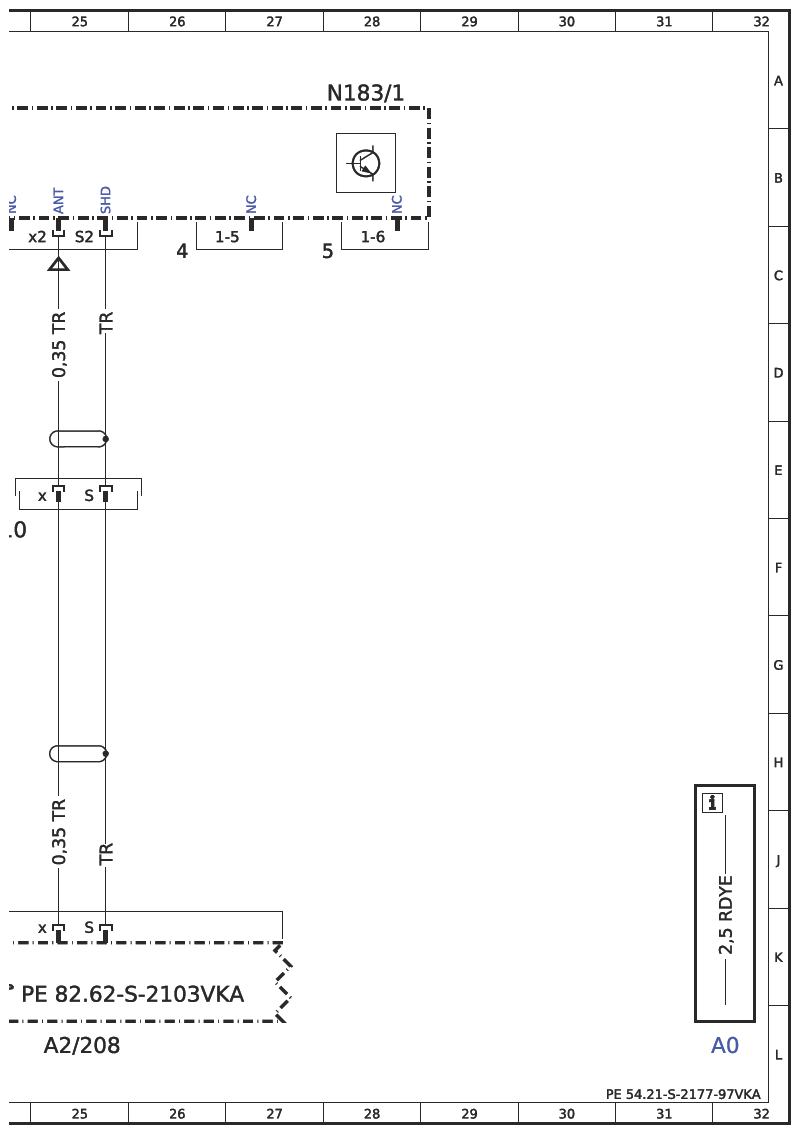

| A2/208 | LTE antenna splitter | 25L |

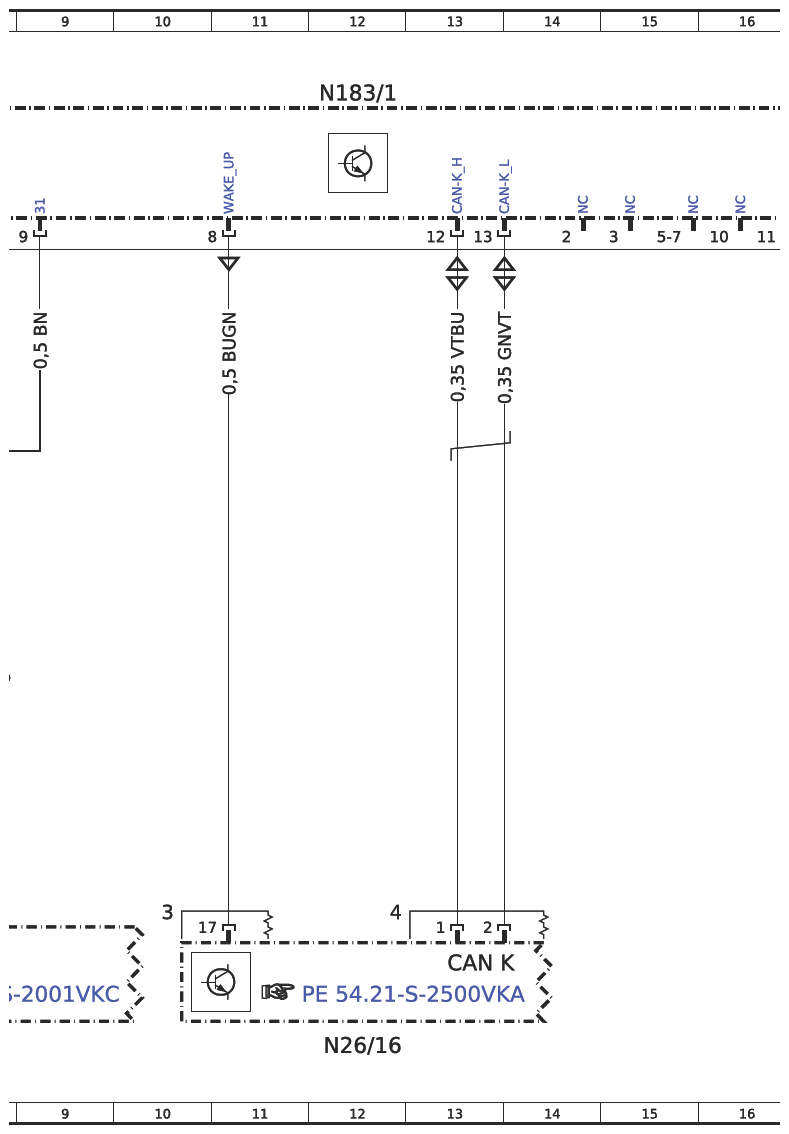

| CAN K | CAN for multifunctions | 13K |

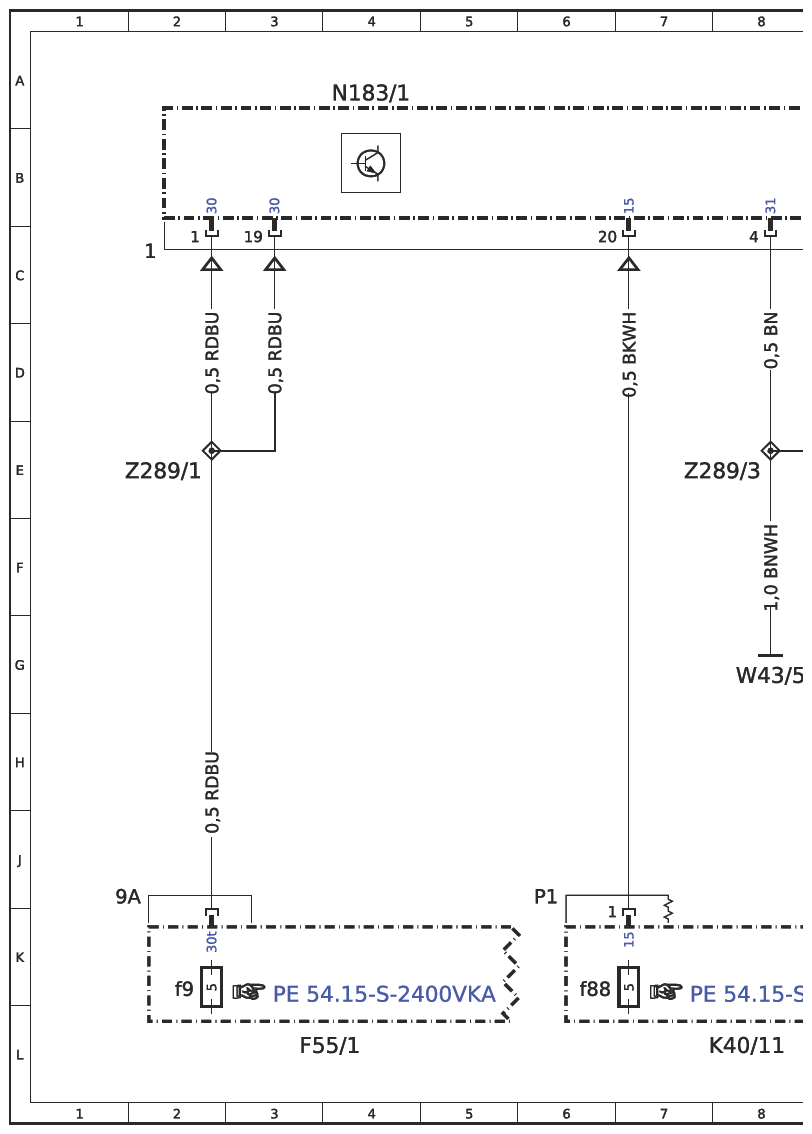

| F55/1 | Fuse block (1, 9-pin) | 3L |
| F55/1 f9 | Fuse 9 | 2K |
| K40/11 | Firewall fuse and relay module | 8L |
| K40/11f88 | Fuse 88 | 6K |
| M21/5 | Right outside mirror | 20L |
| M21/5a2 | GNSS antenna | 19L |

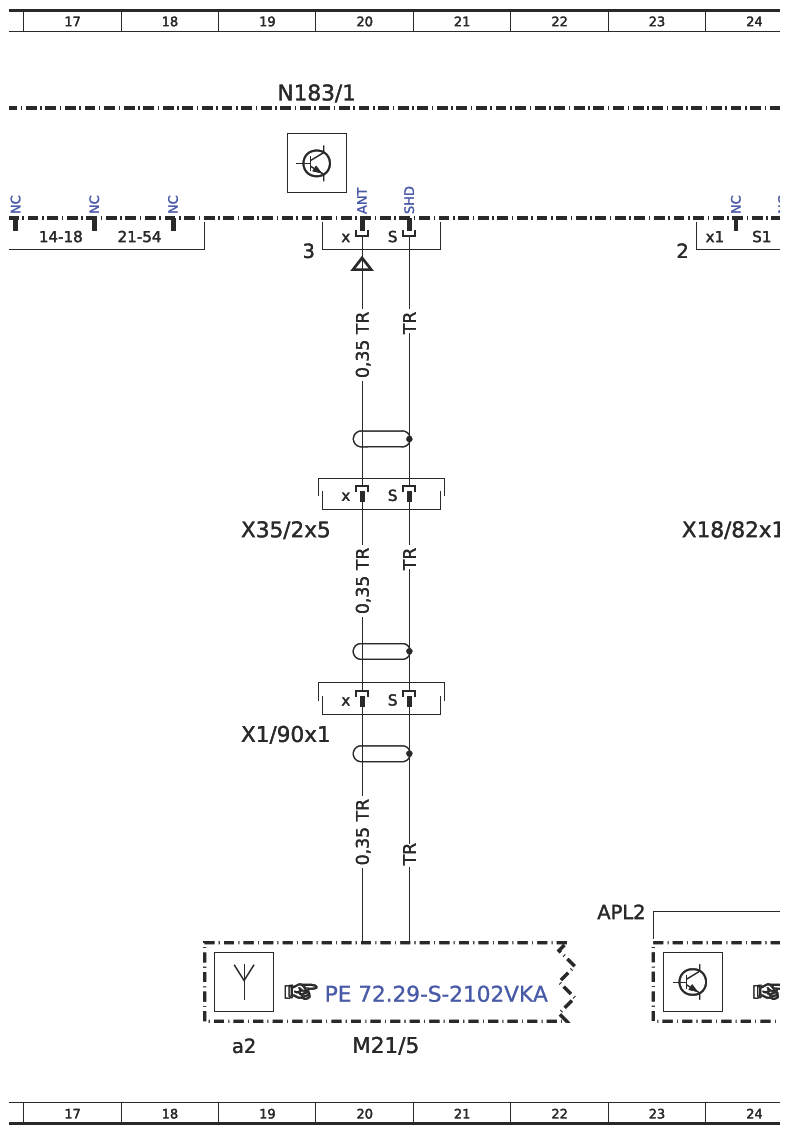

| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 4A |
| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 12A |
| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 19A |
| N183/1 | Onboard Logic Unit (OLU) control unit - Connect Unit | 28A |
| N26/16 | Parameterizable special module (PSM) control unit | 12L |
| W43/5 | Right vehicle interior firewall ground point 2 | 8G |
| X1/90x1 | Right outside mirror GNSS antenna electrical connector | 19H |
| X18/82x10 | Right cockpit/main wiring harness electrical connector 10 | 24F |
| X35/2x5 | Right front door electrical connector 5 | 19F |
| Z289/1 | OLU tml. 30 end sleeve | 2E |
| Z289/3 | OLU tml. 31 end sleeve | 8E |
