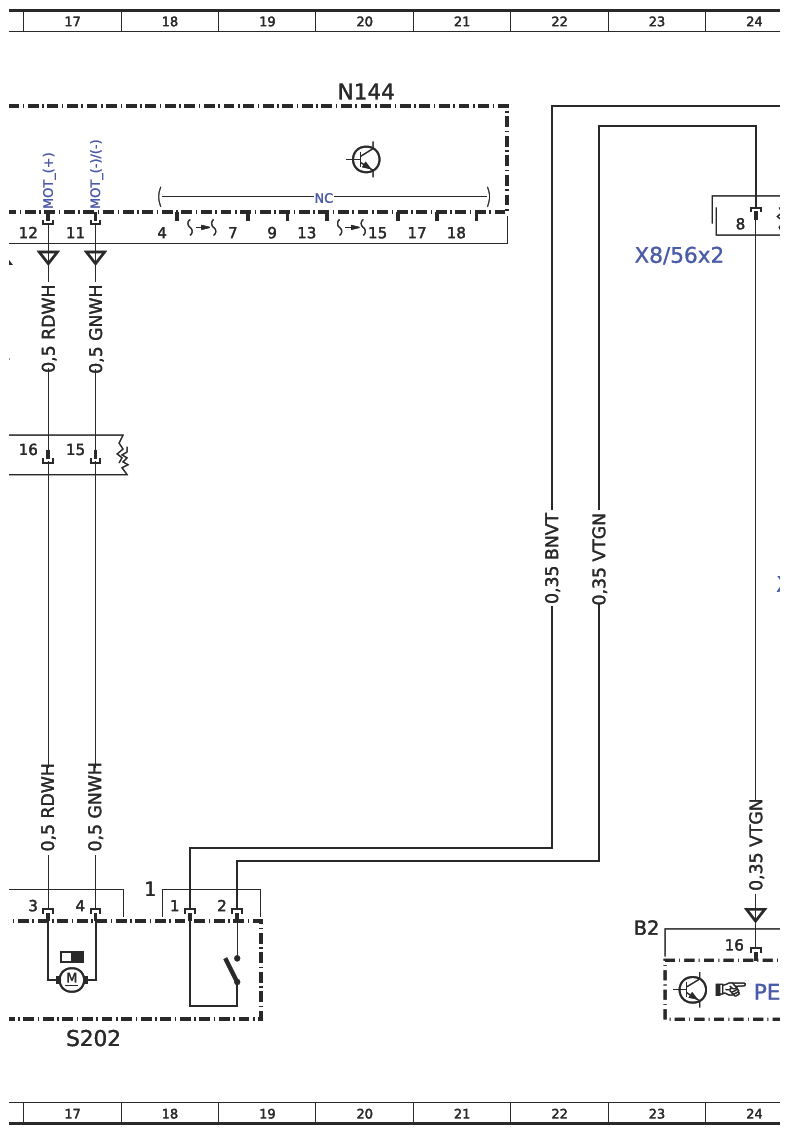

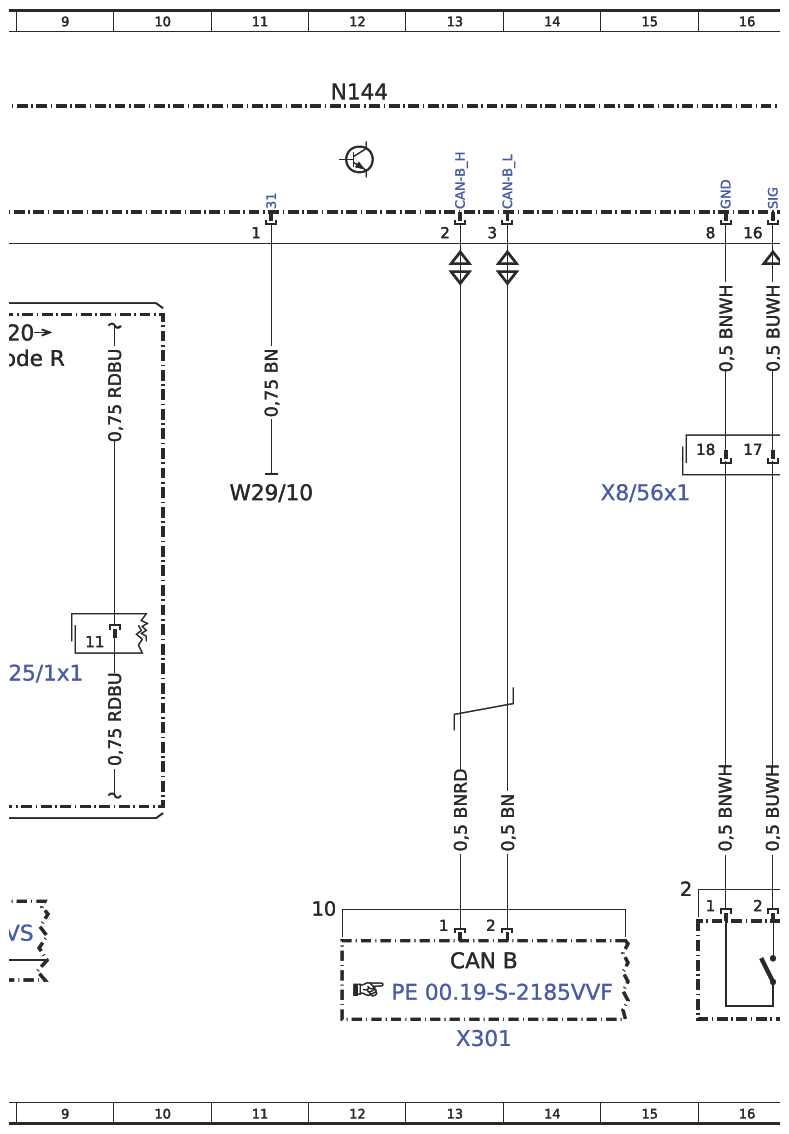

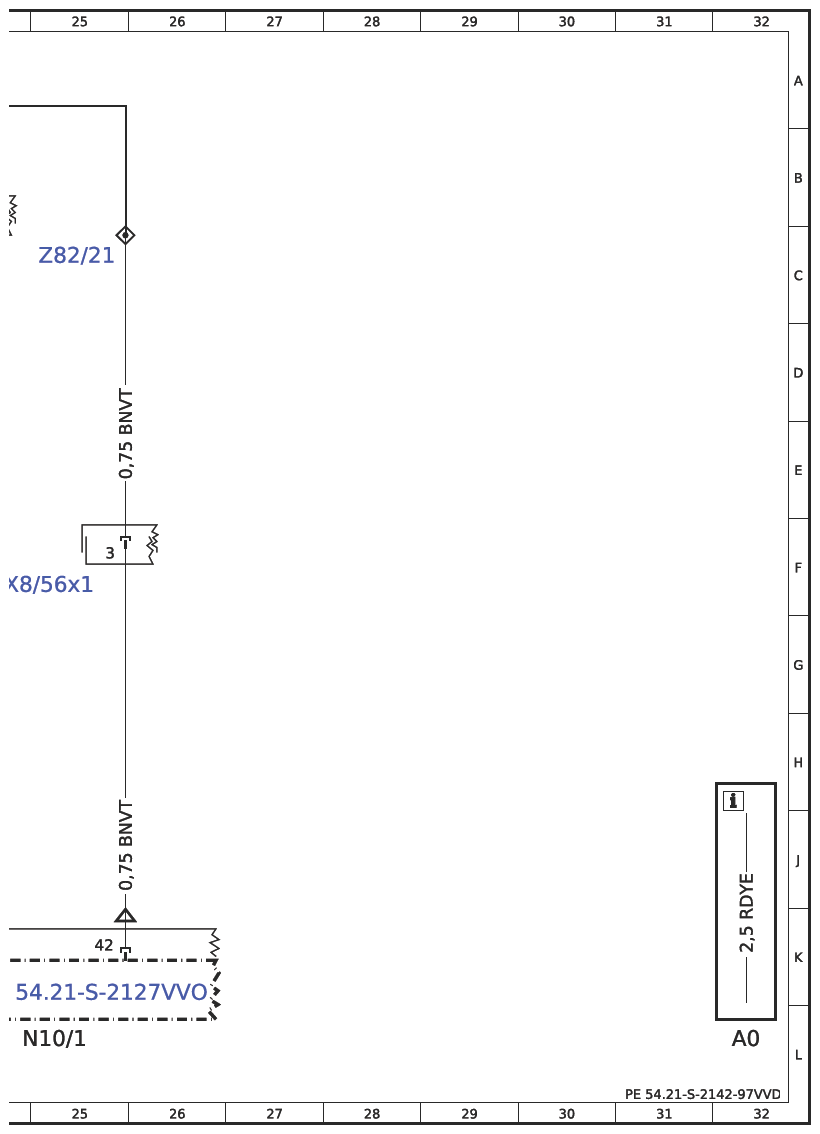

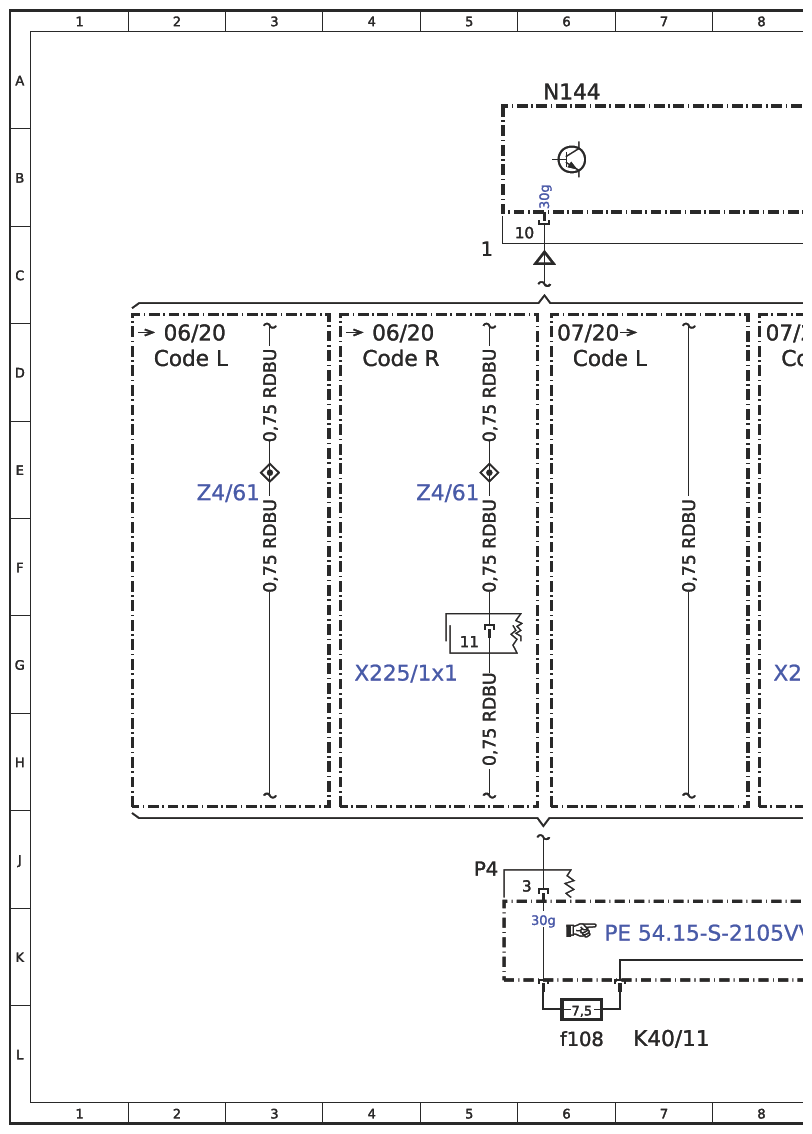

Wiring Diagram For Camera Cover Control Unit - PE54.21-S-2142-97VVD
Model 447.6 with Code FR8 (Rear view camera) with Code W65 (Tailgate) with Code XM0 (Facelift) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM7 (MOPF II) N144
Model 447.7 with Code FR8 (Rear view camera) with Code W65 (Tailgate) with Code XM0 (Facelift) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM7 (MOPF II) N144
| Code : | Designation: | Position: |
|---|---|---|
| AO | Color Code key | 32L |
| CAN B | Interior CAN | 13K |
| Code L | Valid for left-hand drive vehicles | 2D |
| Code L | Valid for left-hand drive vehicles | 6D |
| Code R | Valid for right-hand drive vehicles | 4D |
| Code R | Valid for right-hand drive vehicles | 8D |
| K40/11 | Firewall fuse and relay module | 7L |
| K40/11f108 | Fuse 108 | 6L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 25L |
| N144 | Camera cover (KAB) control unit | 6A |
| N144 | Camera cover (KAB) control unit | 20A |
| N144 | Camera cover (KAB) control unit | 12A |
| S202 | Reversing camera/360o camera liftgate open switch, external operation | 17L |
| W29/10 | Right D-pillar ground point | 11E |
| X225/1x1 | Main wiring harness/firewall main wiring harness 1 electrical connector | 4G |
| X225/1x1 | Main wiring harness/firewall main wiring harness 1 electrical connector | 9G |
| X301 | Interior CAN (CAN B) potential distributor electrical connector | 13L |
| X8/56x1 | Right liftgate electrical connector 1 | 25F |
| X8/56x1 | Right liftgate electrical connector 1 | 15E |
| X8/56x2 | Right liftgate electrical connector 2 | 23C |
| Z4/61 | Reversing camera tml. 30g end sleeve | 3E |
| Z4/61 | Reversing camera tml. 30g end sleeve | 5E |
| Z82/21 | Liftgate tml. 31 central locking connector sleeve | 25C |
