(Wiring Diagram For Camera Cover Control Unit - PE54.21-S-2142-97VMA)
Model 447.6/7 with Code FR8 (Rear view camera) with Code ME0 (Electric motor 85 kW) with Code W65 (Tailgate) except Code XM7 (MOPF II) N144
Model 447.6 with Code FR8 (Rear view camera) with Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) with Code W65 (Tailgate) except Code XM7 (MOPF II) N144
Model 447.7 with Code FR8 (Rear view camera) with Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) with Code W65 (Tailgate) except Code XM7 (MOPF II) N144
Model 447.7 with Code FR8 (Rear view camera) with Code ME4 (Electric motor 145 kW) with Code W65 (Tailgate) except Code XM7 (MOPF II) N144
| Code : | Designation: | Position: |
|---|---|---|
| AO | Color Code key | 23L |
| CAN B | Interior CAN | 8K |
| Code L | Valid for left-hand drive vehicles | 2F |
| Code R | Valid for right-hand drive vehicles | 4F |

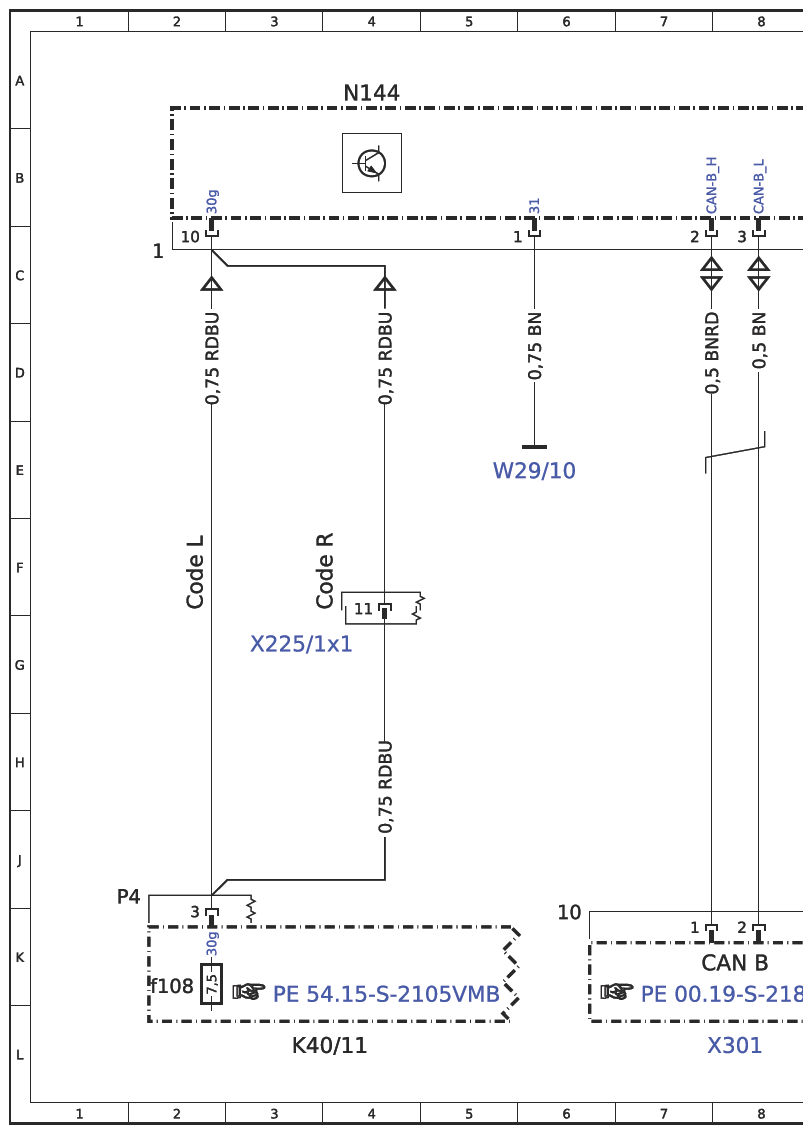

| K40/11 | Firewall fuse and relay module | 3L |
| K40/11f108 | Fuse 108 | 2K |

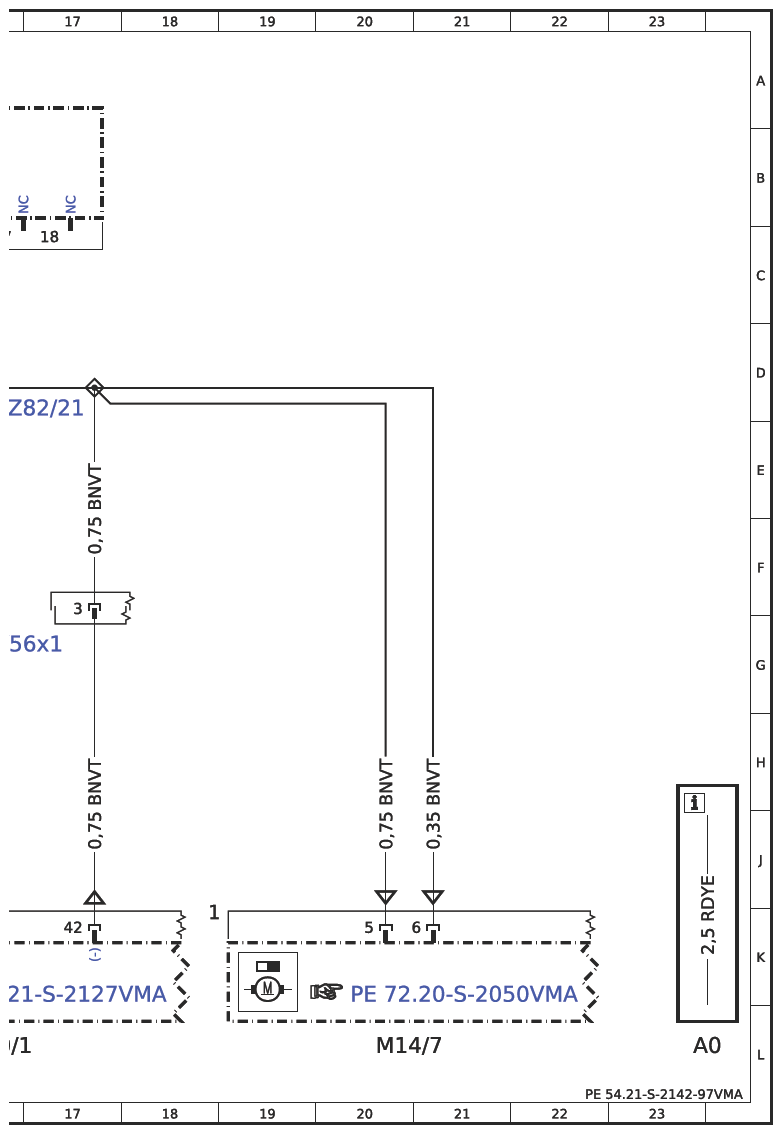

| M14/7 | Liftgate opening assist | 20L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 16L |

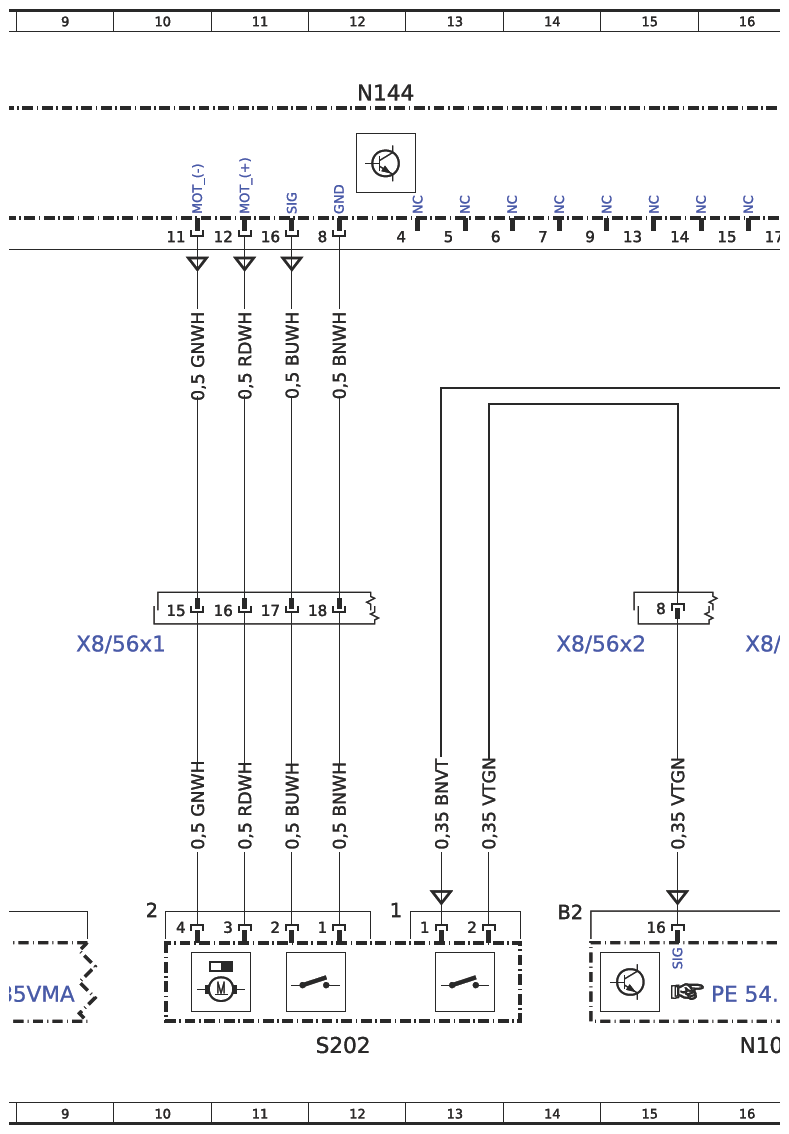

| N144 | Camera cover (KAB) control unit | 4A |
| N144 | Camera cover (KAB) control unit | 12A |
| S202 | Reversing camera/360o camera liftgate open switch, external operation | 12L |
| W29/10 | Right D-pillar ground point | 6E |
| X225/1x1 | Main wiring harness/firewall main wiring harness 1 electrical connector | 3G |
| X301 | Interior CAN (CAN B) potential distributor electrical connector | 8L |
| X8/56x1 | Right liftgate electrical connector 1 | 17G |
| X8/56x1 | Right liftgate electrical connector 1 | 10G |
| X8/56x2 | Right liftgate electrical connector 2 | 15G |
| Z82/21 | Liftgate tml. 31 central locking connector sleeve | 17D |
