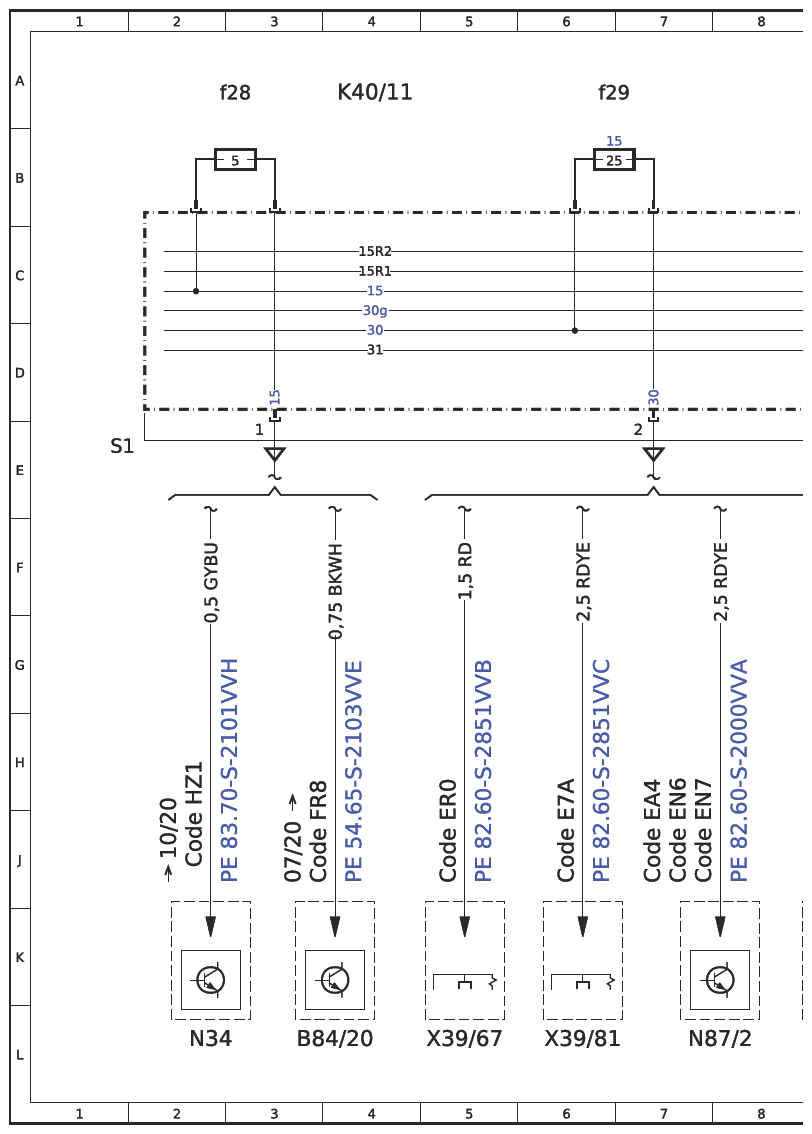

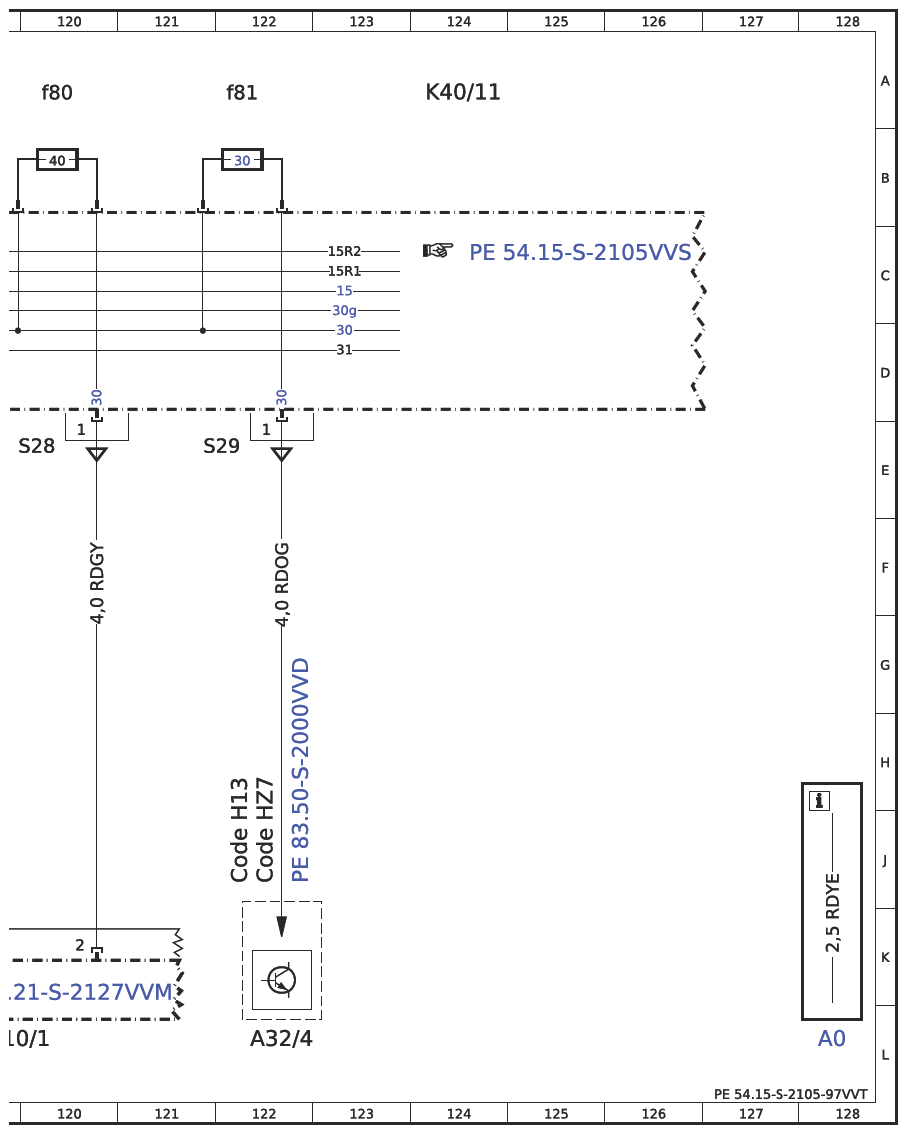

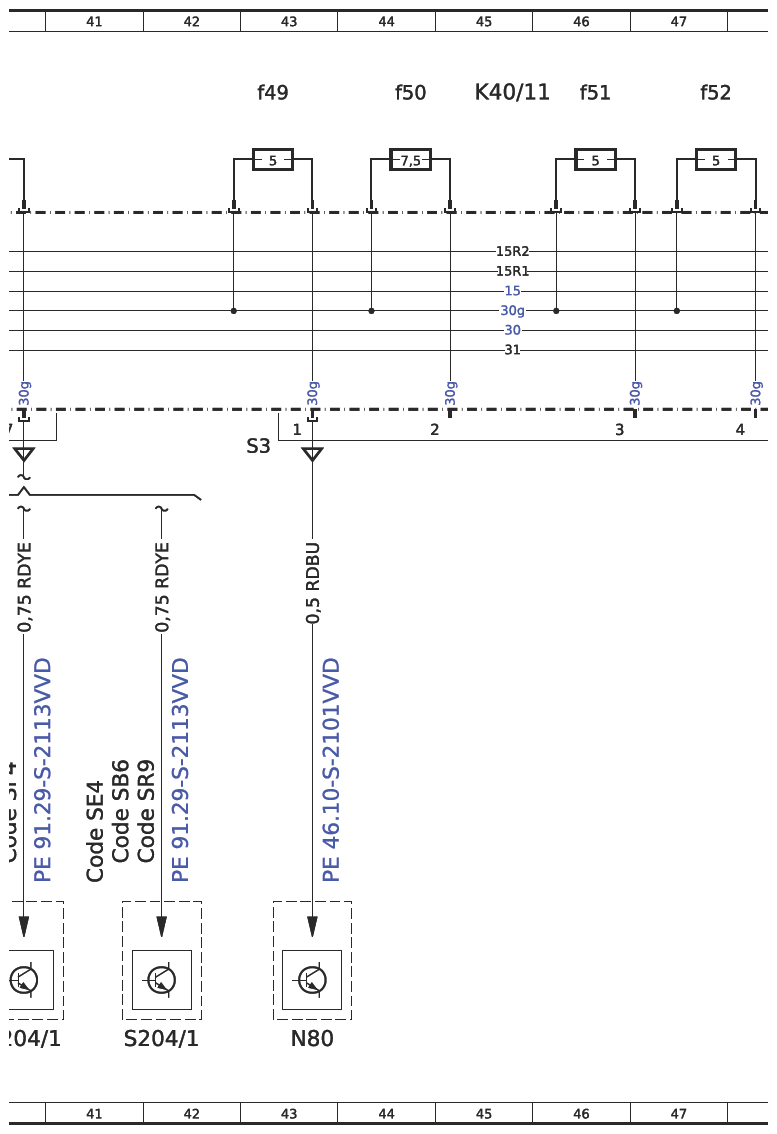

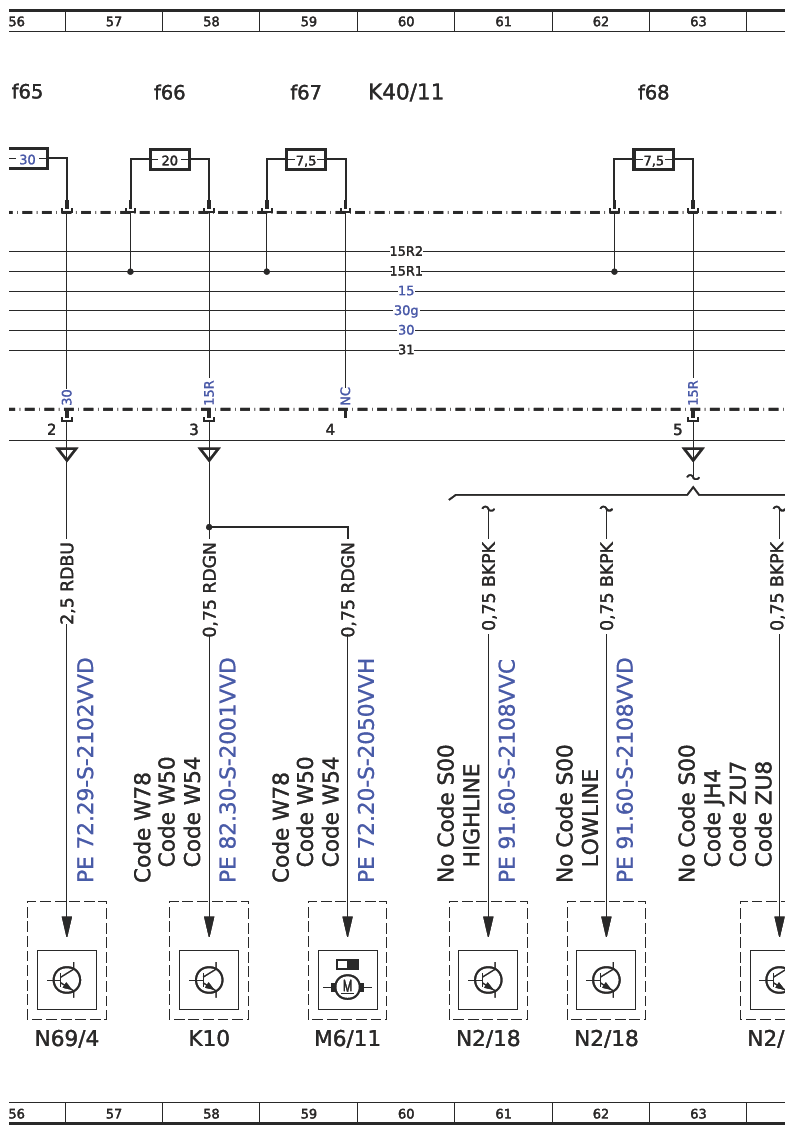

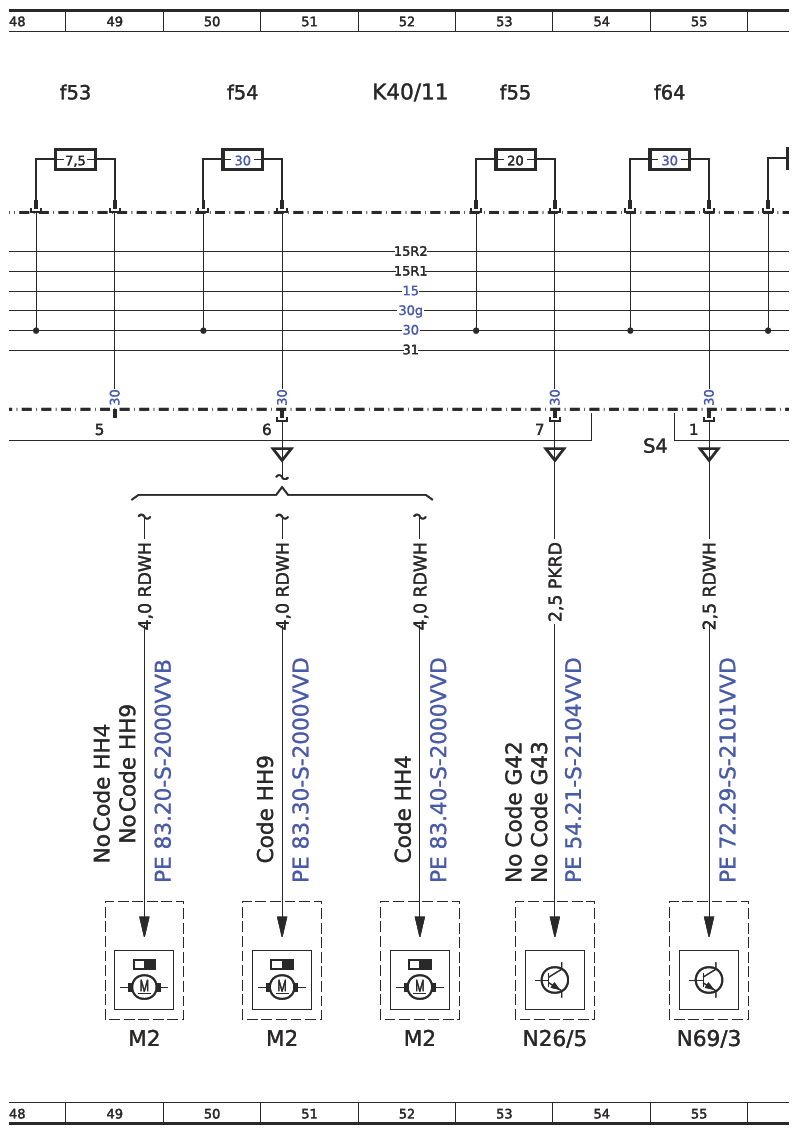

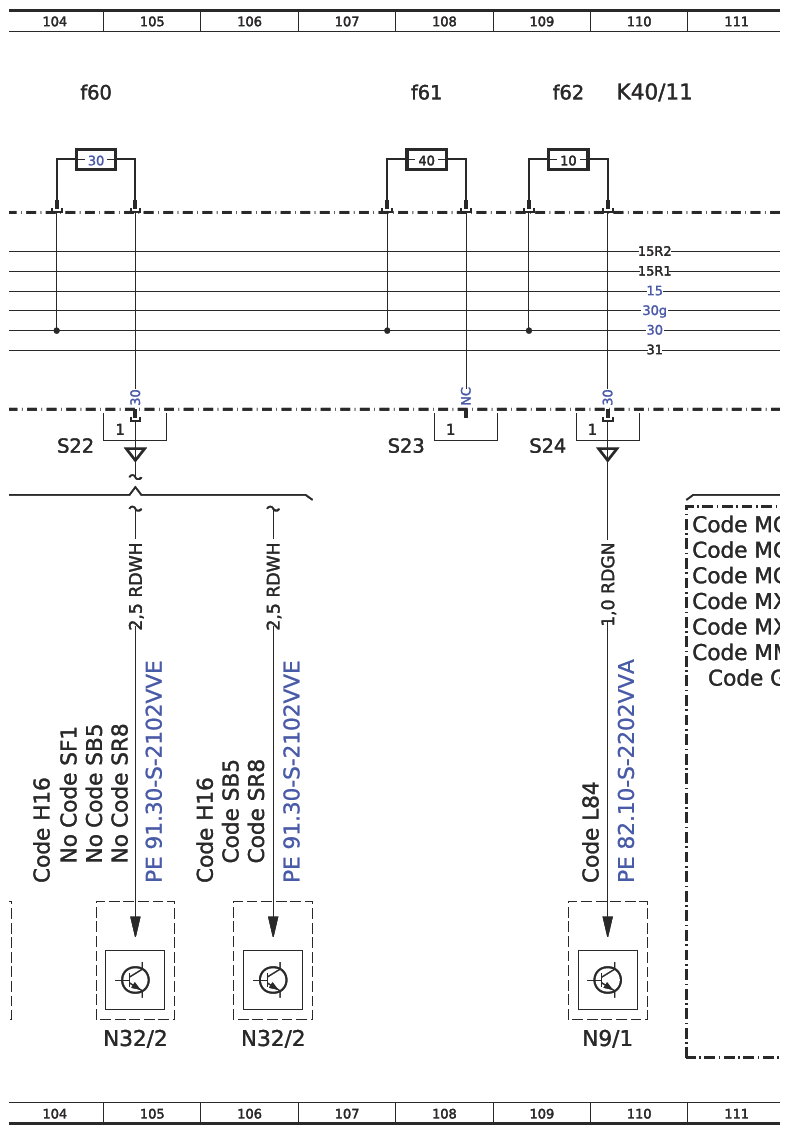

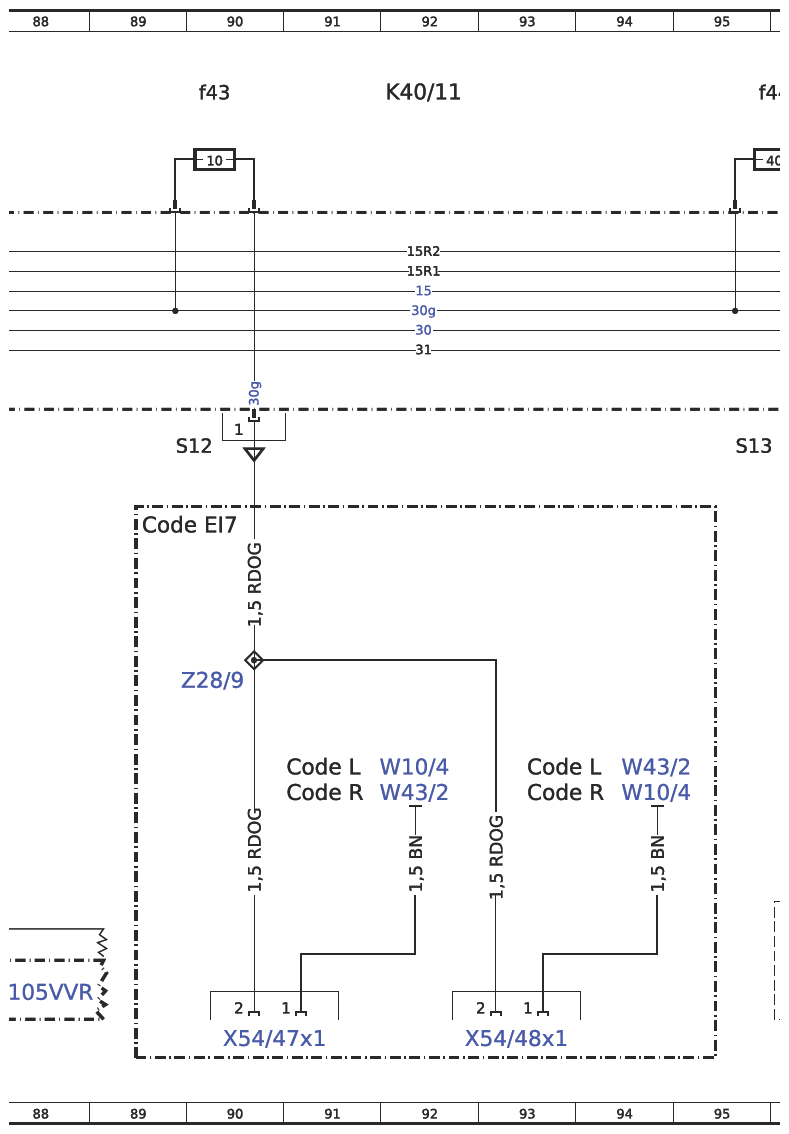

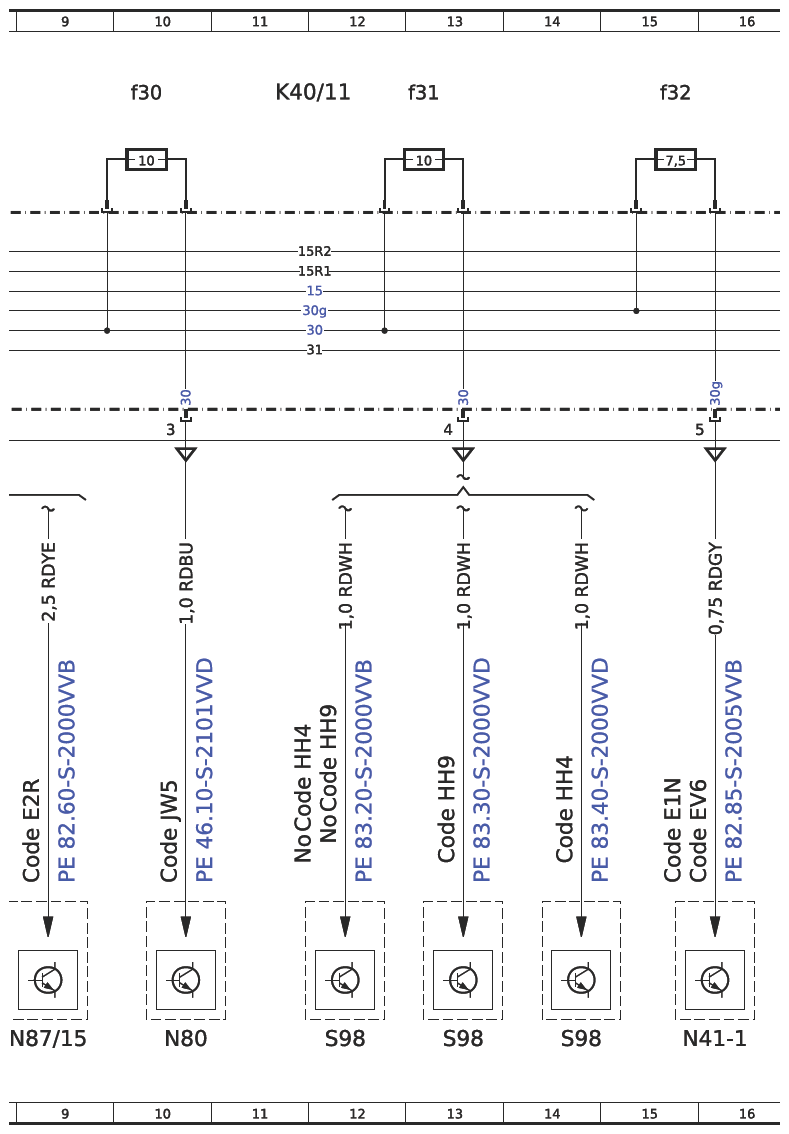

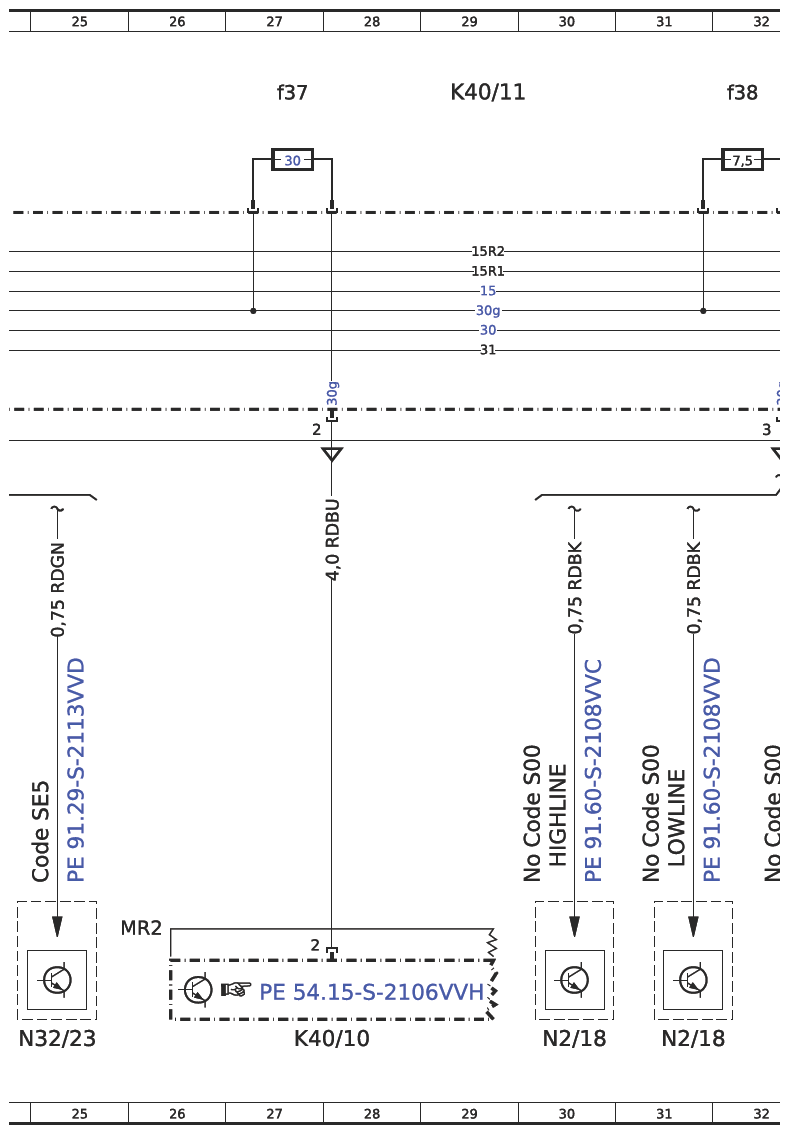

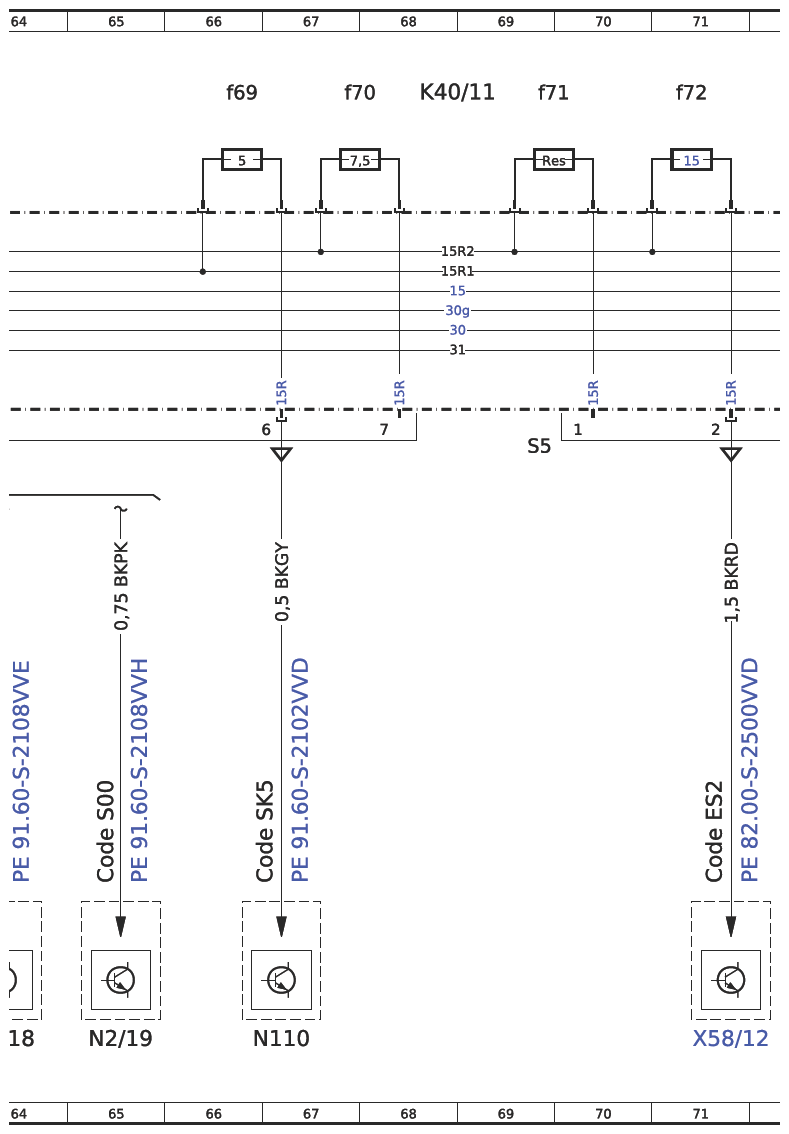

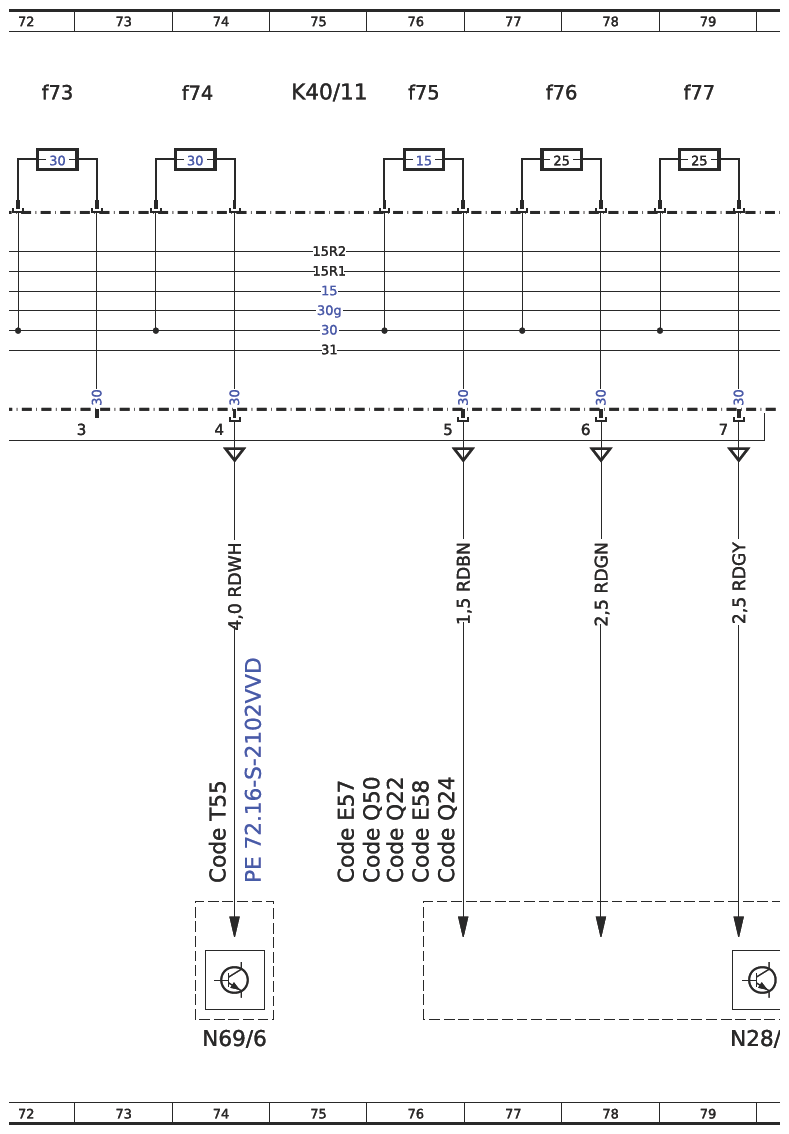

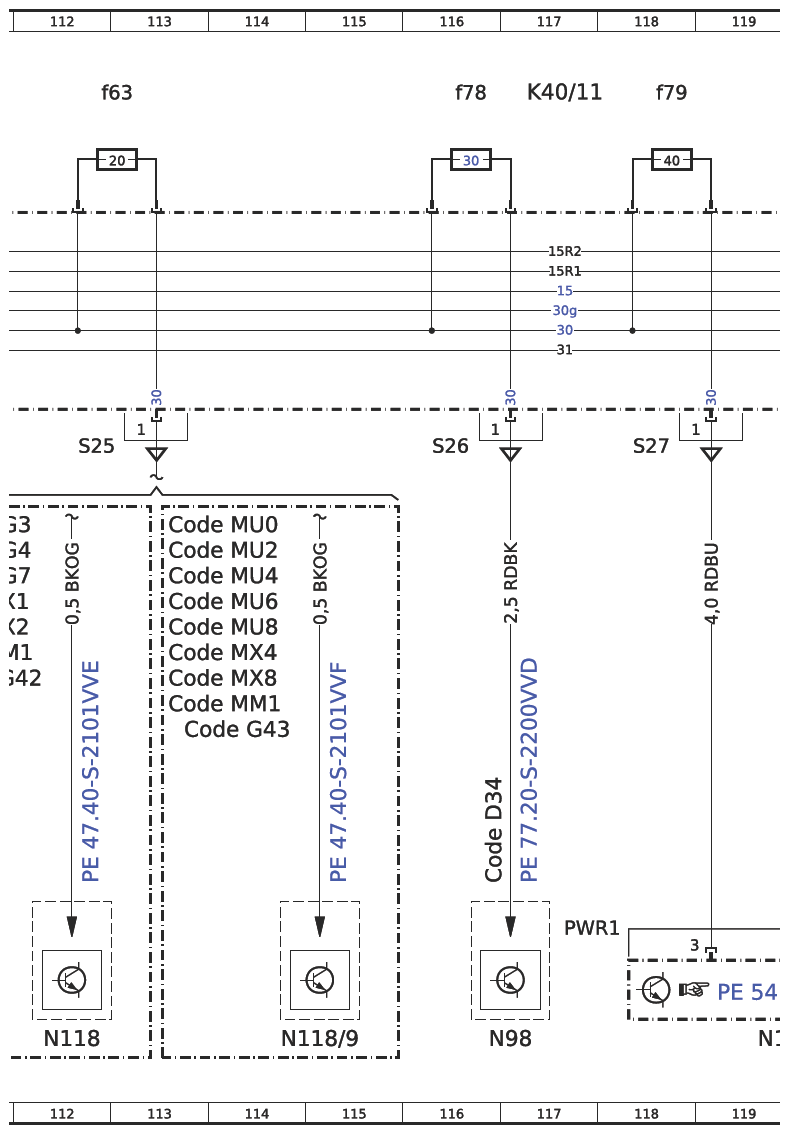

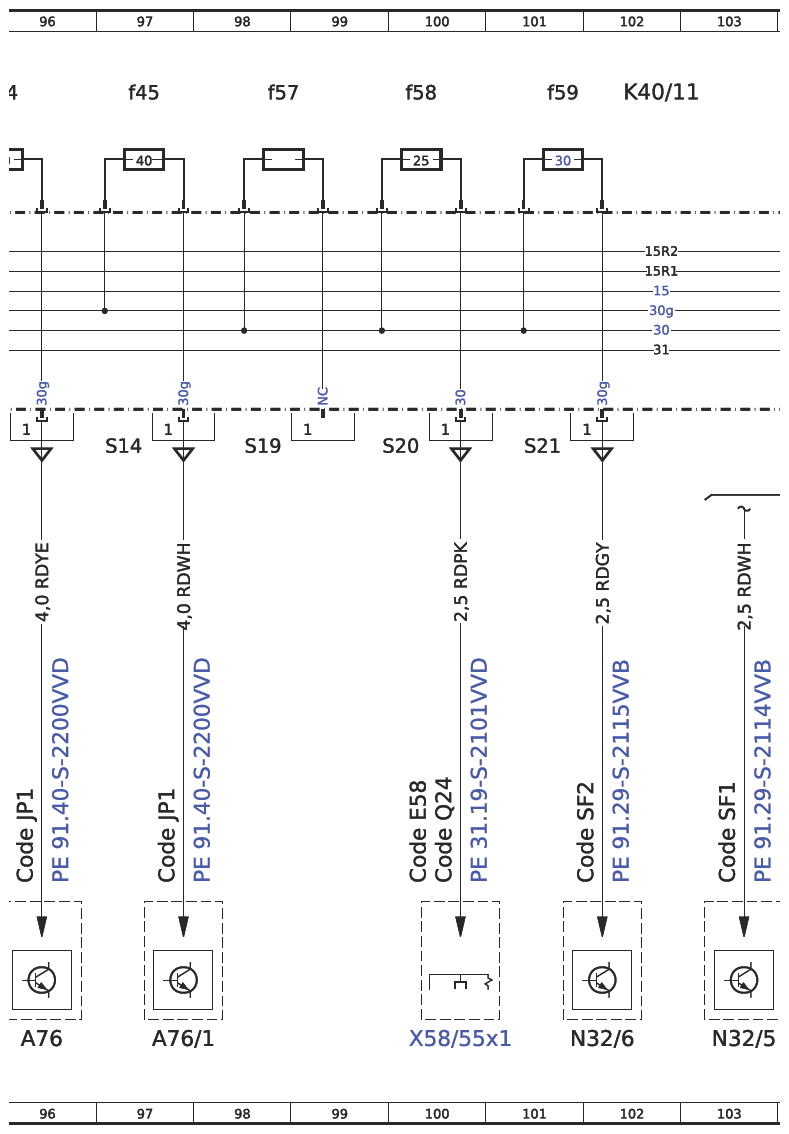

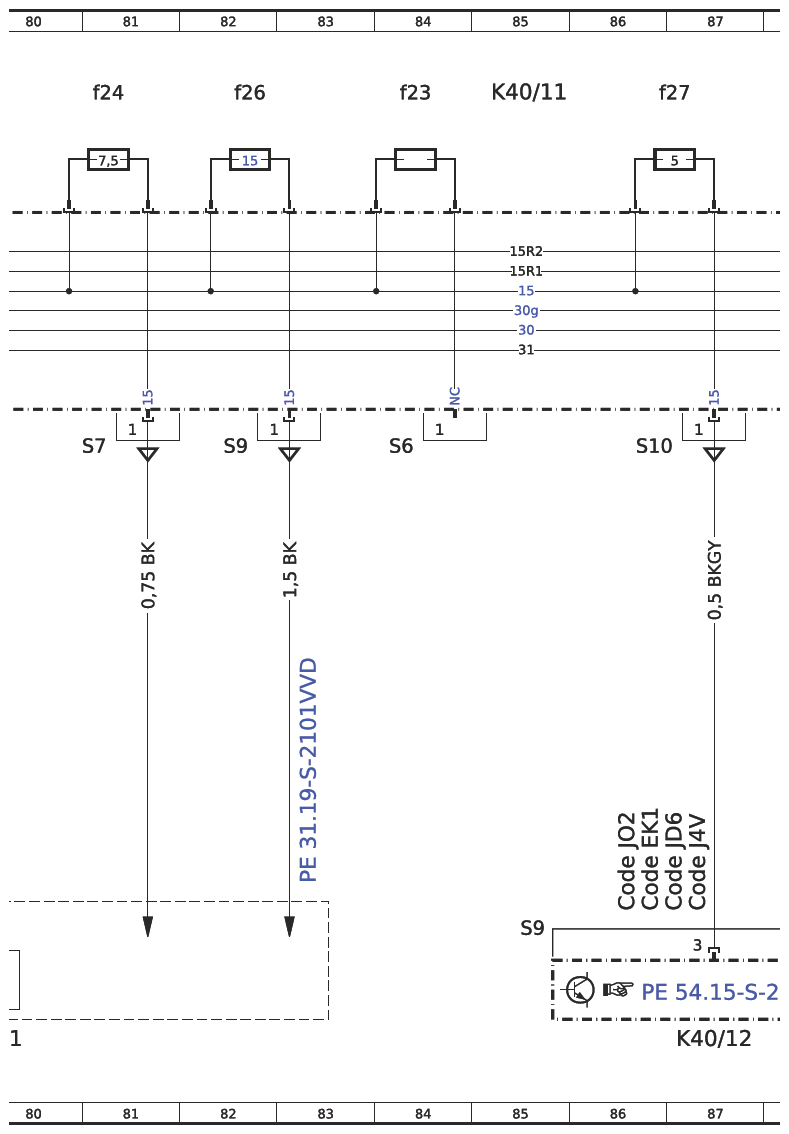

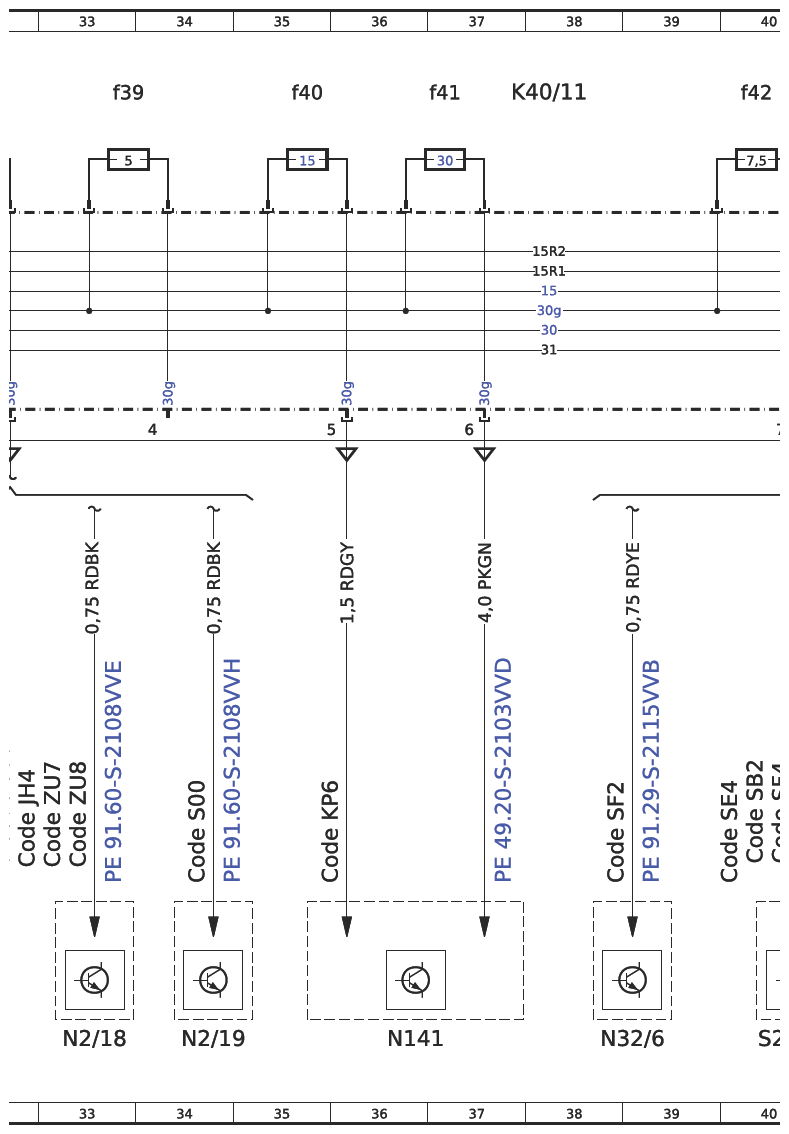

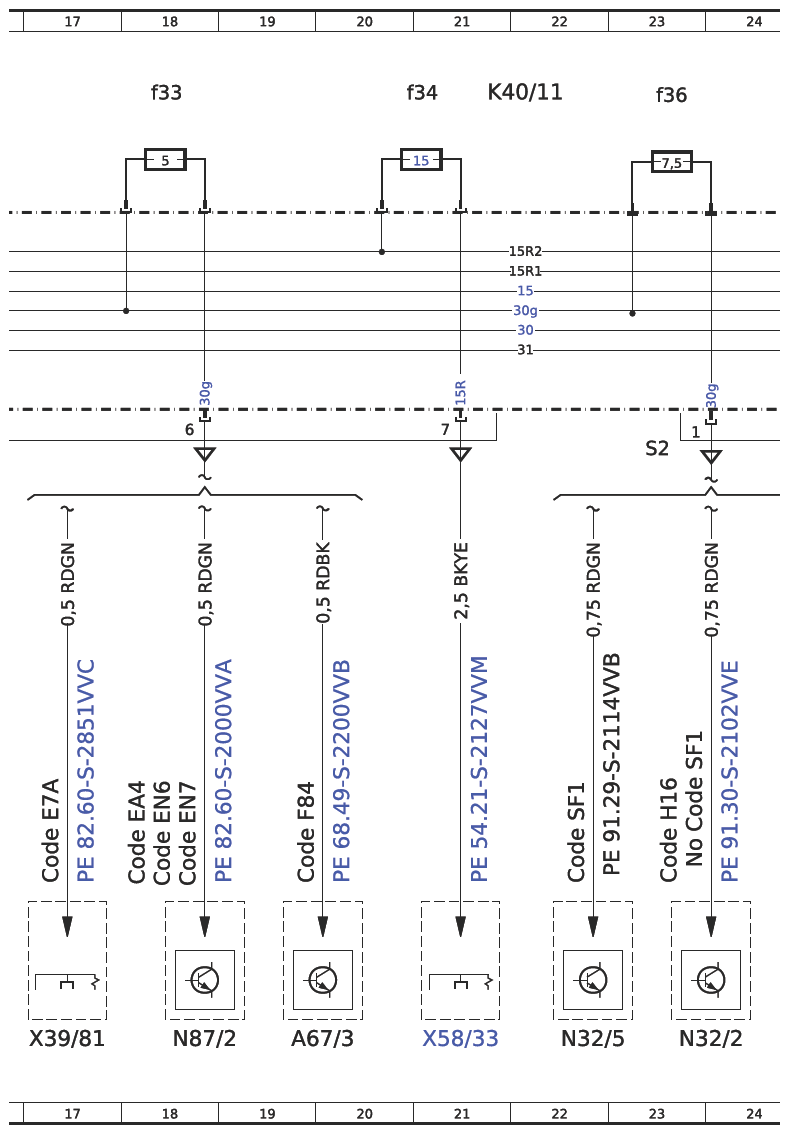

Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VVT
Model 447.6 with Code XM0 (Facelift) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM7 (MOPF II) K40/11 plug S1, S2, S3, S4, S5, S6, S7, S9, S10, S12, S13, S14, S19, S20, S21, S22, S23, S24, S25, S26, S27/S28, S29
Model 447.7 with Code XM0 (Facelift) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM7 (MOPF II) K40/11 plug S1, S2, S3, S4, S5, S6, S7, S9, S10, S12, S13, S14, S19, S20, S21, S22, S23, S24, S25, S26, S27/S28, S29
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 128L |
| A32/4 | Rear heater/air conditioner air recirculation unit | 122L |
| A67/3 | Digital inside rearview mirror | 19L |
| A76 | Left front reversible emergency tensioning retractor | 96L |
| A76/1 | Right front reversible emergency tensioning retractor | 97L |
| B84/20 | Reversing camera (RFK) control unit | 3L |
| Code D34 | Electr. tilting/sliding roof, fixed panoramic roof | 116J |
| Code E1N | Becker® MAP PILOT | 15J |
| Code E2R | Radio generation 2 | 9J |
| Code E57 | Electrical system for trailer socket | 75J |
| Code E58 | Electrics system for NAFTA trailer socket | 76J |
| Code E58 | Electrics system for NAFTA trailer socket | 100J |
| Code E7A | Digital radio (DAB) pre-installation | 6J |
| Code E7A | Digital radio (DAB) pre-installation | 17J |
| Code EA4 | Audio 40 | 18J |
| Code EA4 | Audio 40 | 7J |
| Code EI7 | Pre-installation for Entertainment system and Comfort | 89F |
| Code EK1 | Terminal strip for electrical connection | 86K |
| Code EN6 | Audio 10 | 18J |
| Code EN6 | Audio 10 | 7J |
| Code EN7 | Audio 15 | 18J |
| Code EN7 | Audio 15 | 7J |
| Code ERO | Radio preinstallation | 5J |
| Code ES2 | Trunk/load compartment 12 V socket | 71J |
| Code EV6 | Preinstallation for Becker® MAP PILOT | 16J |
| Code F84 | Digital inside rearview mirror | 19J |
| Code FR8 | Backup camera | 4J |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 53J |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 111G |
| Code G43 | 9G-TRONIC | 53J |
| Code G43 | 9G-TRONIC | 113H |
| Code H13 | Rear additional heat exchanger | 122J |
| Code H16 | Heating for driver seat | 104J |
| Code H16 | Heating for driver seat | 106J |
| Code H16 | Heating for driver seat | 23J |
| Code HH4 | THERMOTRONIC automatic air conditioning | 14J |
| Code HH4 | THERMOTRONIC automatic air conditioning | 12J |
| Code HH4 | THERMOTRONIC automatic air conditioning | 52J |
| Code HH4 | THERMOTRONIC automatic air conditioning | 49J |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 13J |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 12J |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 51J |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 49J |
| Code HZ1 | Auxiliary air heater with timer and temperature control | 2J |
| Code HZ7 | Semi-automatically controlled air conditioning, TEMPMATIC at rear | 122J |
| Code J4V | EU intelligent tachograph pre-installation | 87K |
| Code JD6 | EU intelligent tachograph | 87K |
| Code JH4 | Communication module (LTE) for ERA-GLONASS | 32J |
| Code JH4 | Communication module (LTE) for ERA-GLONASS | 63J |
| Code J02 | OLU pre-installation | 86K |
| Code JPI | PRE-SAFE® | 97J |
| Code JPI | PRE-SAFE® | 96J |
| Code JW5 | Lane Keeping Assist | 10J |
| Code KP6 | SCR Generation 3 exhaust gas cleaning | 36J |
| Code L | Valid for left-hand drive vehicles | 91H |
| Code L | Valid for left-hand drive vehicles | 93H |
| Code L84 | Additional rear turn signal lamps on roof | 110J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 111F |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 111F |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 111F |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 113G |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 111G |
| Code MUO | OM 654 DE 20 LA 75 kW (102 hp) 3800 rpm | 113F |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 113F |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 113F |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 113F |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 113G |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 111F |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 111G |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 113G |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 113G |
| Code Q22 | Trailer hitch with non-removable ball head | 76J |
| Code Q24 | NAFTA trailer crossmember, towing capacity 5000Ibs | 76J |
| Code Q24 | NAFTA trailer crossmember, towing capacity 5000Ibs | 100J |
| Code Q50 | Trailer hitch with removable ball head | 76J |
| Code R | Valid for right-hand drive vehicles | 91H |
| Code R | Valid for right-hand drive vehicles | 93H |
| Code S00 | Airbag control unit generation AB12 | 30J |
| Code S00 | Airbag control unit generation AB12 | 3U |
| Code S00 | Airbag control unit generation AB12 | 32J |
| Code S00 | Airbag control unit generation AB12 | 34J |
| Code S00 | Airbag control unit generation AB12 | 60J |
| Code S00 | Airbag control unit generation AB12 | 62J |
| Code S00 | Airbag control unit generation AB12 | 63J |
| Code S00 | Airbag control unit generation AB12 | 65J |
| Code SB2 | Comfort front passenger seat | 40J |
| Code SB5 | Swiveling comfort driver seat | 106J |
| Code SB5 | Swiveling comfort driver seat | 104J |
| Code SB6 | Swiveling comfort front passenger seat | 41J |
| Code SE4 | Front passenger seat lumbar support | 40J |
| Code SE4 | Front passenger seat lumbar support | 41J |
| Code SE5 | Driver seat lumbar support | 25J |
| Code SF1 | Electrically adjustable driver seat | 103J |
| Code SF1 | Electrically adjustable driver seat | 104J |
| Code SF1 | Electrically adjustable driver seat | 22J |
| Code SF1 | Electrically adjustable driver seat | 23J |
| Code SF2 | Electrically adjustable front passenger seat | 102J |
| Code SF2 | Electrically adjustable front passenger seat | 39J |
| Code SF4 | Front passenger seat plus with flat seat cushion | 40J |
| Code SK5 | Automatic child seat recognition (ACSR) in front passenger seat | 67J |
| Code SR8 | Driver seat bogie | 105J |
| Code SR8 | Driver seat bogie | 106J |
| Code SR9 | Front passenger seat bogie | 42J |
| Code T55 | Electric controls for right sliding door | 74J |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 58J |
| Code W50 | Rear-end door, two-leaf, 180 degrees without window | 59J |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 58J |
| Code W54 | Rear-end doors, two-leaf, opening as far as side wall | 59J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 57J |
| Code W78 | Window in liftgate/hinged rear door with wash/wipe system | 59J |
| Code ZU7 | Canada version | 33J |
| Code ZU7 | Canada version | 63J |
| Code ZU8 | USA version | 33J |
| Code ZU8 | USA version | 64J |
| K10 | Rear window wiper 2 relay | 58L |
| K40/10 | Engine compartment fuse and relay module | 27L |
| K40/11 | Firewall fuse and relay module | 4A |
| K40/11 | Firewall fuse and relay module | 11A |
| K40/11 | Firewall fuse and relay module | 21A |
| K40/11 | Firewall fuse and relay module | 29A |
| K40/11 | Firewall fuse and relay module | 38A |
| K40/11 | Firewall fuse and relay module | 45A |
| K40/11 | Firewall fuse and relay module | 60A |
| K40/11 | Firewall fuse and relay module | 68A |
| K40/11 | Firewall fuse and relay module | 75A |
| K40/11 | Firewall fuse and relay module | 85A |
| K40/11 | Firewall fuse and relay module | 92A |
| K40/11 | Firewall fuse and relay module | 102A |
| K40/11 | Firewall fuse and relay module | 110A |
| K40/11 | Firewall fuse and relay module | 117A |
| K40/11 | Firewall fuse and relay module | 124A |
| K40/11 | Firewall fuse and relay module | 52A |
| K40/11f24 | Fuse 24 | 81A |
| K40/11f26 | Fuse 26 | 82A |
| K40/11f27 | Fuse 27 | 86A |
| K40/11f28 | Fuse 28 | 3A |
| K40/11f29 | Fuse 29 | 6A |
| K40/11f30 | Fuse 30 | 10A |
| K40/11f31 | Fuse 31 | 13A |
| K40/11f32 | Fuse 32 | 15A |
| K40/11f33 | Fuse 33 | 18A |
| K40/11f34 | Fuse 34 | 21A |
| K40/11f36 | Fuse 36 | 23A |
| K40/11f37 | Fuse 37 | 27A |
| K40/11f38 | Fuse 38 | 32A |
| K40/11f39 | Fuse 39 | 33A |
| K40/11f40 | Fuse 40 | 35A |
| K40/11f41 | Fuse 41 | 37A |
| K40/11f42 | Fuse 42 | 40A |
| K40/11f43 | Fuse 43 | 90A |
| K40/11f44 | Fuse 44 | 95A |
| K40/11f45 | Fuse 45 | 97A |
| K40/11f49 | Fuse 49 | 43A |
| K40/11f50 | Fuse 50 | 44A |
| K40/11f51 | Fuse 51 | 46A |
| K40/11f52 | Fuse 52 | 47A |
| K40/11f53 | Fuse 53 | 49A |
| K40/11f54 | Fuse 54 | 50A |
| K40/11f55 | Fuse 55 | 53A |
| K40/11f58 | Fuse 58 | 100A |
| K40/11f59 | Fuse 59 | 101A |
| K40/11f60 | Fuse 60 | 104A |
| K40/11f61 | Fuse 61 | 108A |
| K40/11f62 | Fuse 62 | 109A |
| K40/11f63 | Fuse 63 | 112A |
| K40/11f64 | Fuse 64 | 55A |
| K40/11f65 | Fuse 65 | 56A |
| K40/11f66 | Fuse 66 | 57A |
| K40/11f67 | Fuse 67 | 59A |
| K40/11f68 | Fuse 68 | 62A |
| K40/11f69 | Fuse 69 | 66A |
| K40/11f70 | Fuse 70 | 67A |
| K40/11f71 | Fuse 71 | 69A |
| K40/11f72 | Fuse 72 | 71A |
| K40/11f73 | Fuse 73 | 72A |
| K40/11f74 | Fuse 74 | 74A |
| K40/11f75 | Fuse 75 | 76A |
| K40/11f76 | Fuse 76 | 77A |
| K40/11f77 | Fuse 77 | 79A |
| K40/11f78 | Fuse 78 | 116A |
| K40/11f79 | Fuse 79 | 118A |
| K40/11f80 | Fuse 80 | 120A |
| K40/11f81 | Fuse 81 | 122A |
| K40/12 | Fuse and relay module, front passenger footwell | 87L |
| M2 | Blower motor | 51L |
| M2 | Blower motor | 52L |
| M2 | Blower motor | 49L |
| M6/11 | Right rear-end door wiper motor | 59L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 119L |
| N110 | Weight Sensing System (WSS) control unit | 67L |
| N118 | Fuel system control unit (FSCU) | 112L |
| N118/9 | Fuel system control unit (FSCU) | 114L |
| N141 | AdBlue® (SCR) control unit | 36L |
| N2/18 | Supplemental restraint system (SRS) control unit | 30L |
| N2/18 | Supplemental restraint system (SRS) control unit | 31L |
| N2/18 | Supplemental restraint system (SRS) control unit | 33L |
| N2/18 | Supplemental restraint system (SRS) control unit | 61L |
| N2/18 | Supplemental restraint system (SRS) control unit | 62L |
| N2/18 | Supplemental restraint system (SRS) control unit | 64L |
| N2/19 | Supplemental restraint system (SRS) control unit | 34L |
| N2/19 | Supplemental restraint system (SRS) control unit | 65L |
| N26/5 | Electric steering lock control unit | 53L |
| N28/1 | Trailer recognition (AAG) control unit | 79L |
| N32/2 | Seat heating/ventilation control unit | 105L |
| N32/2 | Seat heating/ventilation control unit | 106L |
| N32/2 | Seat heating/ventilation control unit | 23L |
| N32/23 | Driver seat lumbar support adjustment control unit | 25L |
| N32/5 | Driver seat adjustment with memory control unit | 103L |
| N32/5 | Driver seat adjustment with memory control unit | 22L |
| N32/6 | Front passenger seat adjustment with memory control unit | 102L |
| N32/6 | Front passenger seat adjustment with memory control unit | 38L |
| N34 | Stationary heater timer | 2L |
| N41-1 | Becker® MAP PILOT control unit mount | 16L |
| N69/3 | Left front door control unit | 55L |
| N69/4 | Right front door control unit | 56L |
| N69/6 | Right sliding door (E-LSTR) control unit | 74L |
| N80 | Steering column tube module (MRM) control unit | 10L |
| N80 | Steering column tube module (MRM) control unit | 43L |
| N87/15 | Radio/radio navigation | 9L |
| N87/2 | Radio (Audio) | 18L |
| N87/2 | Radio (Audio) | 7L |
| N9/1 | Additional turn signal module control unit | 110L |
| N98 | Panoramic sliding sunroof (PSD) control unit | 116L |
| S204/1 | Front passenger seat lumbar support adjustment switch | 40L |
| S204/1 | Front passenger seat lumbar support adjustment switch | 42L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 13L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 14L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 12L |
| W10/4 | Additional battery ground point | 92H |
| W10/4 | Additional battery ground point | 94H |
| W43/2 | Right vehicle interior firewall ground point | 92H |
| W43/2 | Right vehicle interior firewall ground point | 94H |
| X39/67 | Radio preinstallation electrical connector | 5L |
| X39/81 | Digital radio pre-installation electrical connector | 6L |
| X39/81 | Digital radio pre-installation electrical connector | 17L |
| X54/47x1 | Driver seat tablet PC electrical connector | 90L |
| X54/48X1 | Front passenger seat tablet PC electrical connector | 93L |
| X58/12 | Load compartment socket, right rear | 71L |
| X58/33 | Cockpit socket | 21L |
| X58/55X1 | NAFTA brake booster electrical connector | 100L |
| Z28/9 | Tablet PC power supply circuit 30g connector sleeve | 90G |
