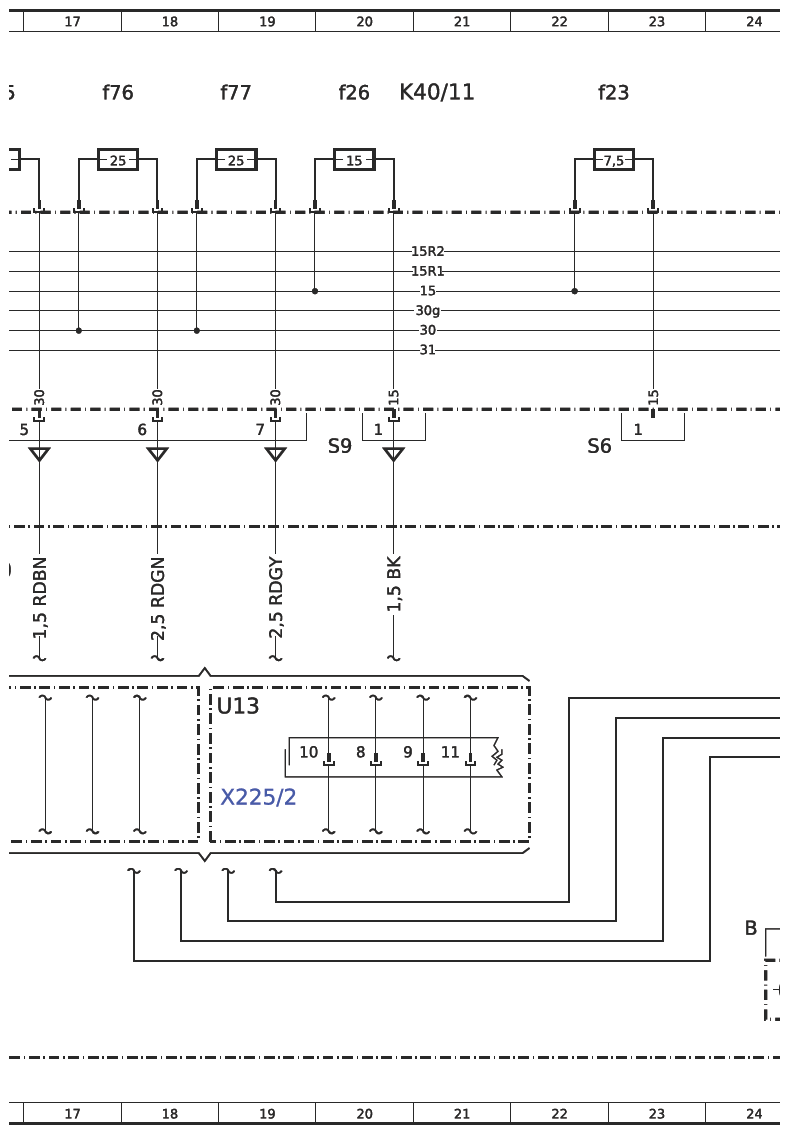

Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VVM
Model 447.6 except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/11, connector S5-S20
Model 447.7 except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/11, connector S5-S20
| Code : | Designation: | Position: |
|---|---|---|

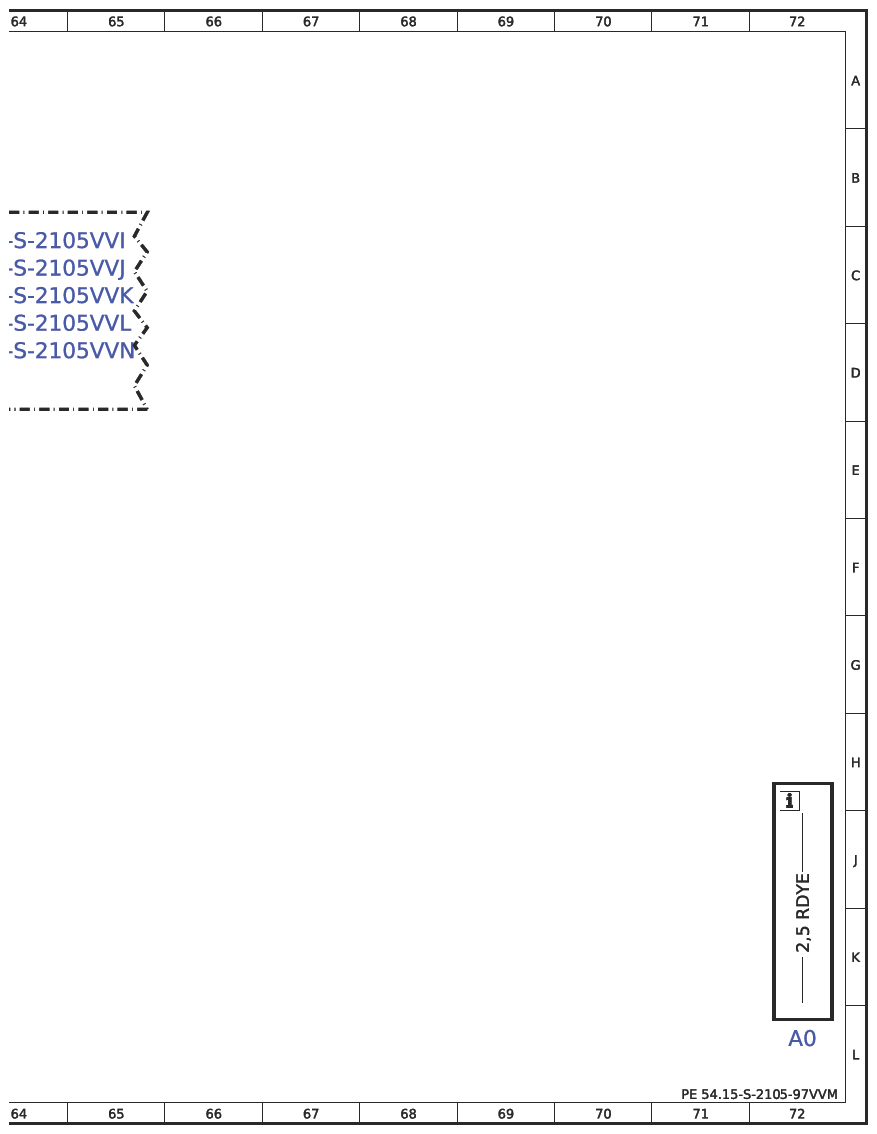

| A0 | Color Code key | 72L |
| A76 | Left front reversible emergency tensioning retractor | 48L |
| A76/1 | Right front reversible emergency tensioning retractor | 52L |
| Code E57 | Electrical system for trailer socket | 15F |
| Code EI7 | Tablet PC rear passenger compartment integration | 40F |
| Code ES2 | Trunk/load compartment 12 V socket | 3F |
| Code HZ1 | Auxiliary air heater with timer and temperature control | 54F |
| Code JPI | PRE-SAFE® | 46F |
| Code Q24 | NAFTA trailer crossmember, towing capacity 5000Ibs | 59F |
| Code Q50 | Trailer hitch with removable ball head | 15F |
| Code T56 | Electric controls for left sliding door | 11F |
| Code ZU7 | Canada version | 59F |
| Code ZU8 | USA version | 59F |
| K40/11 | Firewall fuse and relay module | 5A |
| K40/11 | Firewall fuse and relay module | 36A |
| K40/11 | Firewall fuse and relay module | 11A |
| K40/11 | Firewall fuse and relay module | 28A |
| K40/11 | Firewall fuse and relay module | 44A |
| K40/11 | Firewall fuse and relay module | 61A |
| K40/11 | Firewall fuse and relay module | 52A |
| K40/11 | Firewall fuse and relay module | 21A |
| K40/11f23 | Fuse 23 | 22A |

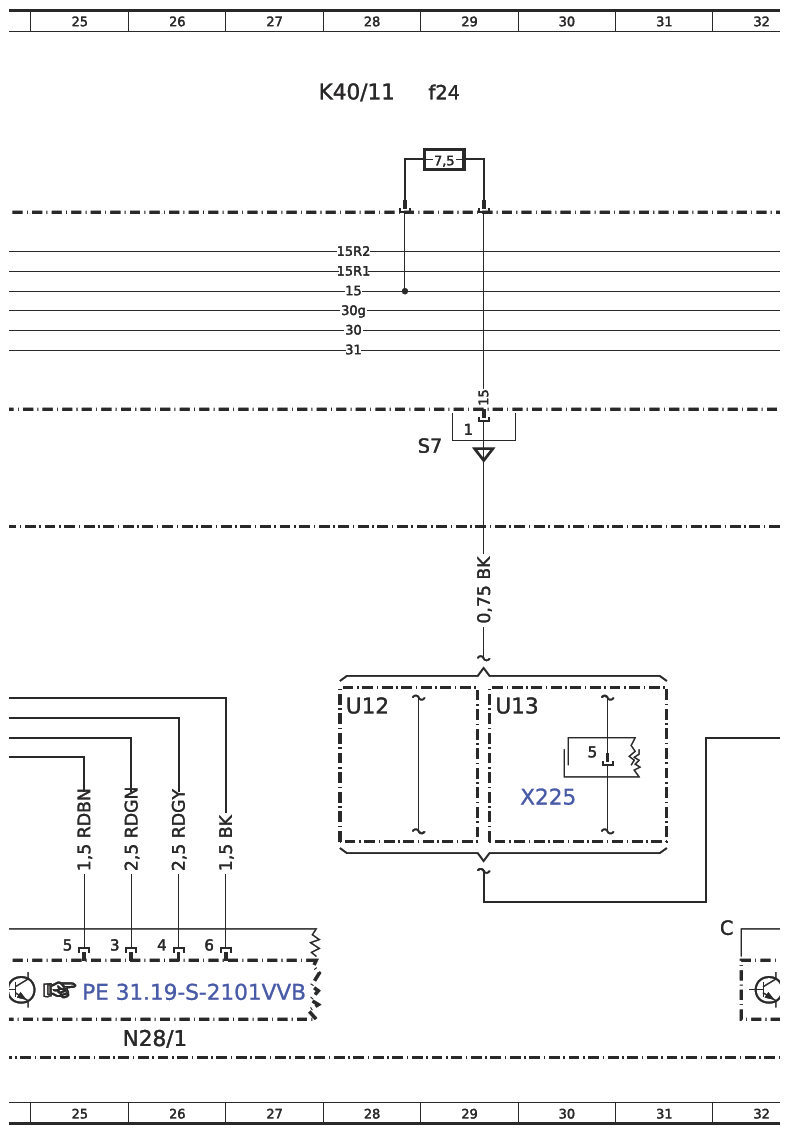

| K40/11f24 | Fuse 24 | 29A |
| K40/11f26 | Fuse 26 | 20A |

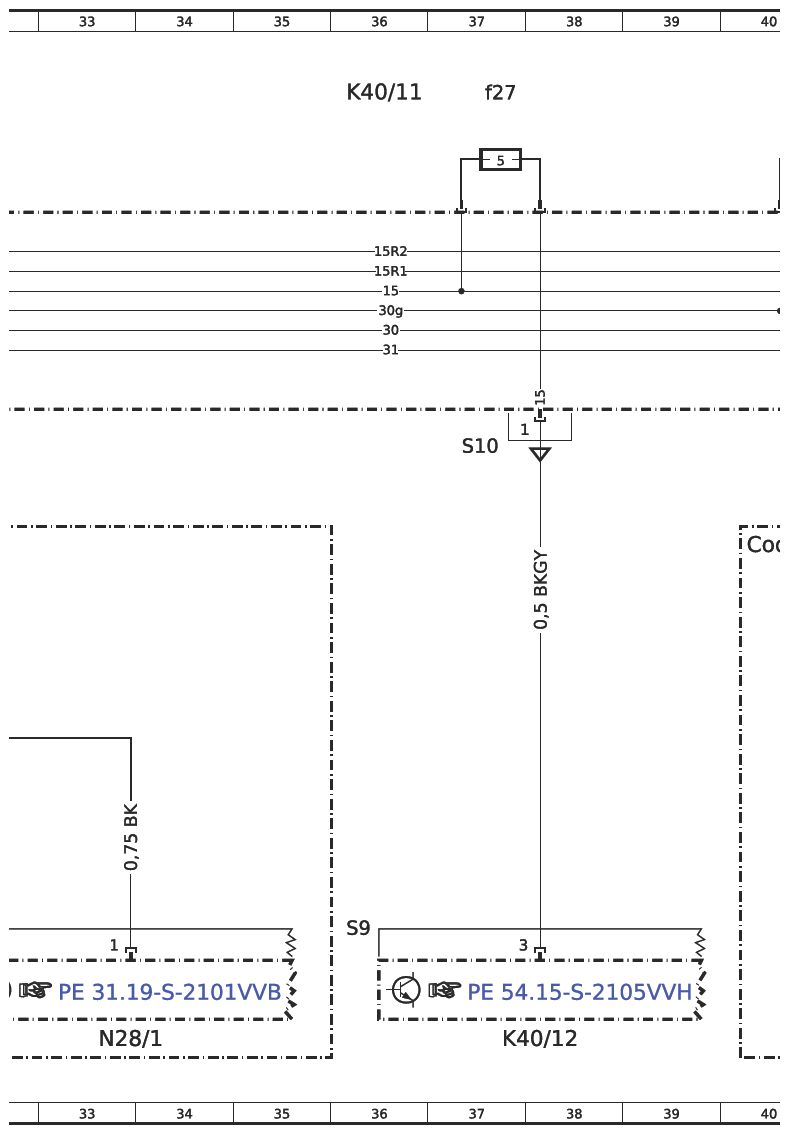

| K40/11f27 | Fuse 27 | 37A |

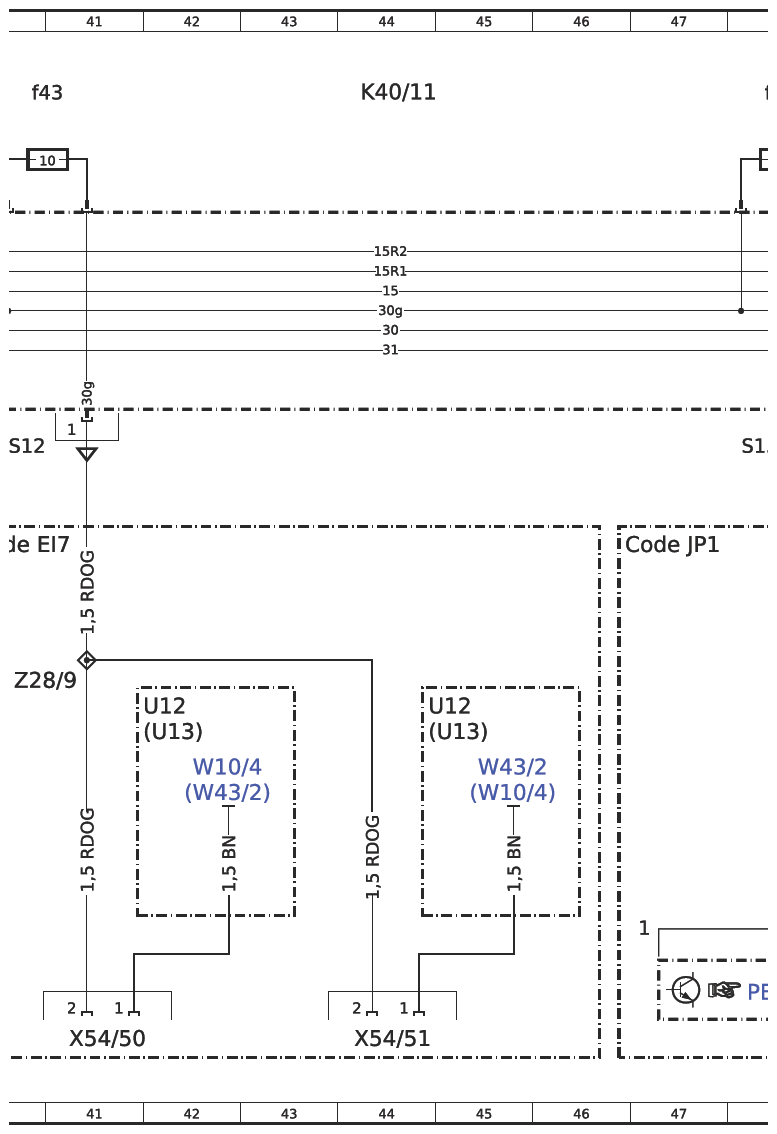

| K40/11f43 | Fuse 43 | 40A |

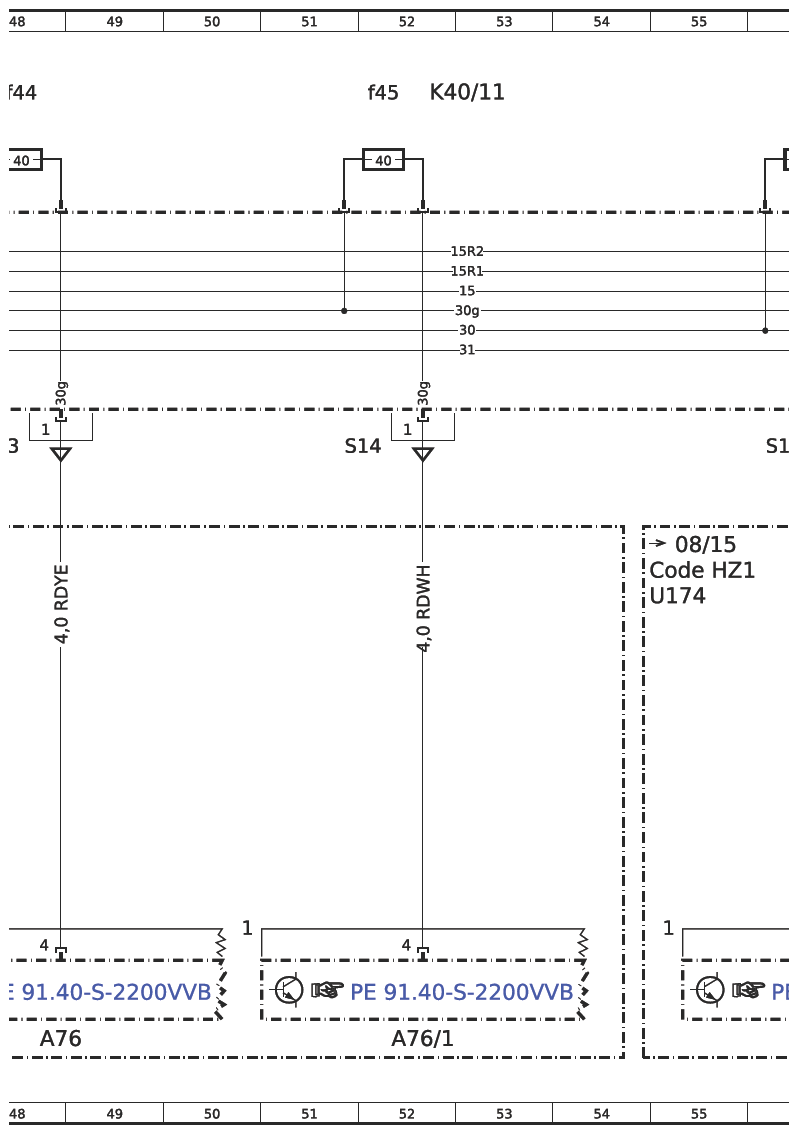

| K40/11f44 | Fuse 44 | 48A |
| K40/11f45 | Fuse 45 | 52A |

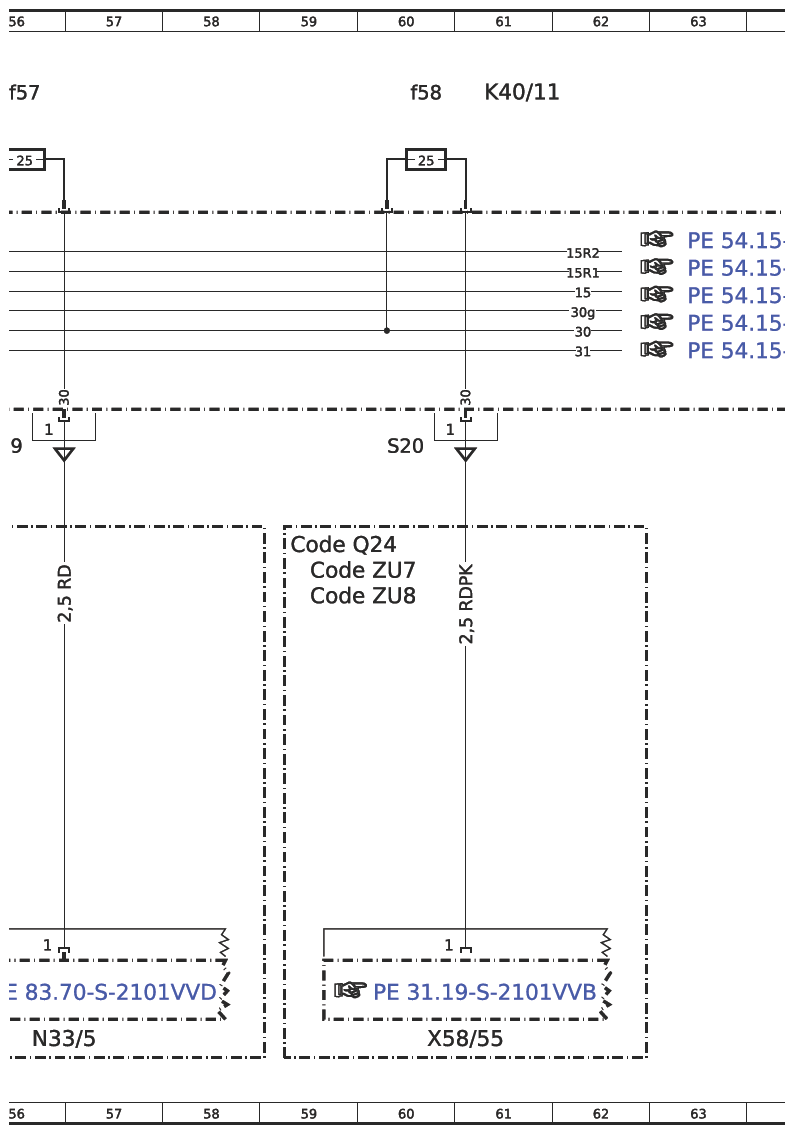

| K40/11f57 | Fuse 57 | 56A |
| K40/11f58 | Fuse 58 | 60A |

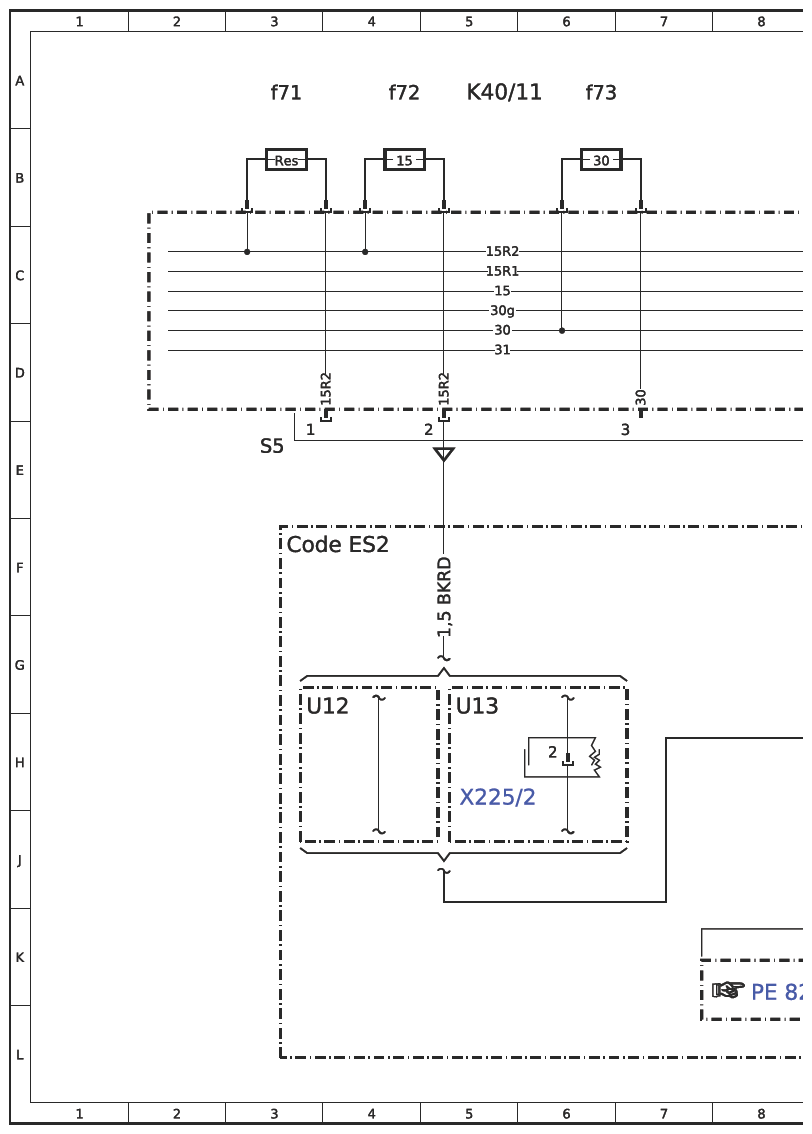

| K40/11f71 | Fuse 71 | 3A |
| K40/11f72 | Fuse 72 | 4A |
| K40/11f73 | Fuse 73 | 6A |

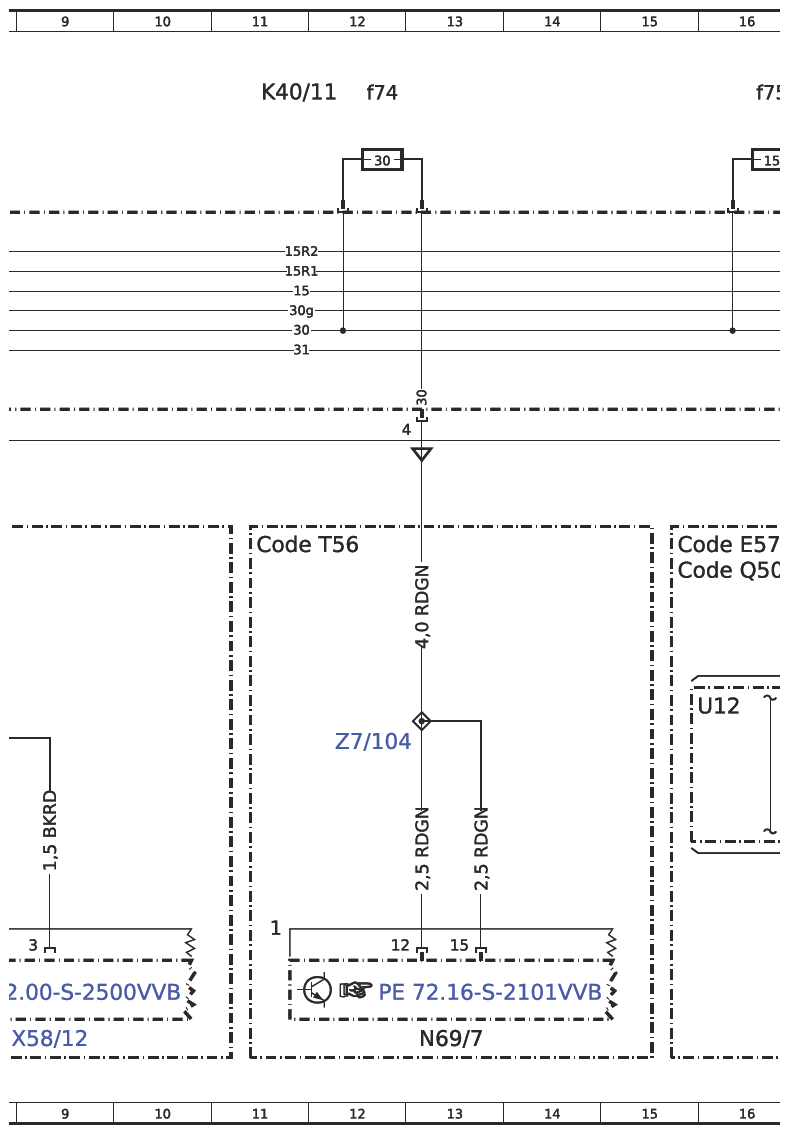

| K40/11f74 | Fuse 74 | 12A |
| K40/11f75 | Fuse 75 | 16A |
| K40/11f76 | Fuse 76 | 17A |
| K40/11f77 | Fuse 77 | 19A |
| K40/12 | Fuse and relay module, front passenger footwell | 37L |
| N28/1 | Trailer recognition (AAG) control unit | 26L |
| N28/1 | Trailer recognition (AAG) control unit | 33L |
| N33/5 | Warm air stationary heater control unit (WLSTH) | 56L |
| N69/7 | Left sliding door (E-LSTL) control unit | 13L |
| U12 | Valid for left-hand drive vehicles | 3H |
| U12 | Valid for left-hand drive vehicles | 15H |
| U12 | Valid for left-hand drive vehicles | 28H |
| U12 | Valid for left-hand drive vehicles | 41H |
| U12 | Valid for left-hand drive vehicles | 44H |
| U13 | Valid for right-hand drive vehicles | 5H |
| U13 | Valid for right-hand drive vehicles | 18H |
| U13 | Valid for right-hand drive vehicles | 29H |
| U13 | Valid for right-hand drive vehicles | 41H |
| U13 | Valid for right-hand drive vehicles | 44H |
| U174 | Valid without Code E28 Additional battery for retrofitted consumers | 54F |
| W10/4 | Additional battery ground point | 42H |
| W10/4 | Additional battery ground point | 45H |
| W43/2 | Right vehicle interior firewall ground point | 42H |
| W43/2 | Right vehicle interior firewall ground point | 45H |
| X225 | Main wiring harness/firewall main wiring harness 1 electrical connector | 30H |
| X225/2 | Main wiring harness/firewall main wiring harness 3 electrical connector | 5H |
| X225/2 | Main wiring harness/firewall main wiring harness 3 electrical connector | 19H |
| X54/50 | Driver seat tablet PC electrical connector | 41L |
| X54/51 | Front passenger seat tablet PC electrical connector | 44L |
| X58/12 | Load compartment socket, right rear | 9L |
| X58/55 | NAFTA brake booster electrical connector | 60L |
| Z28/9 | Tablet PC power supply circuit 30g connector sleeve | 41G |
| Z7/104 | Left electric sliding door tml. 30 connector sleeve | 12H |
