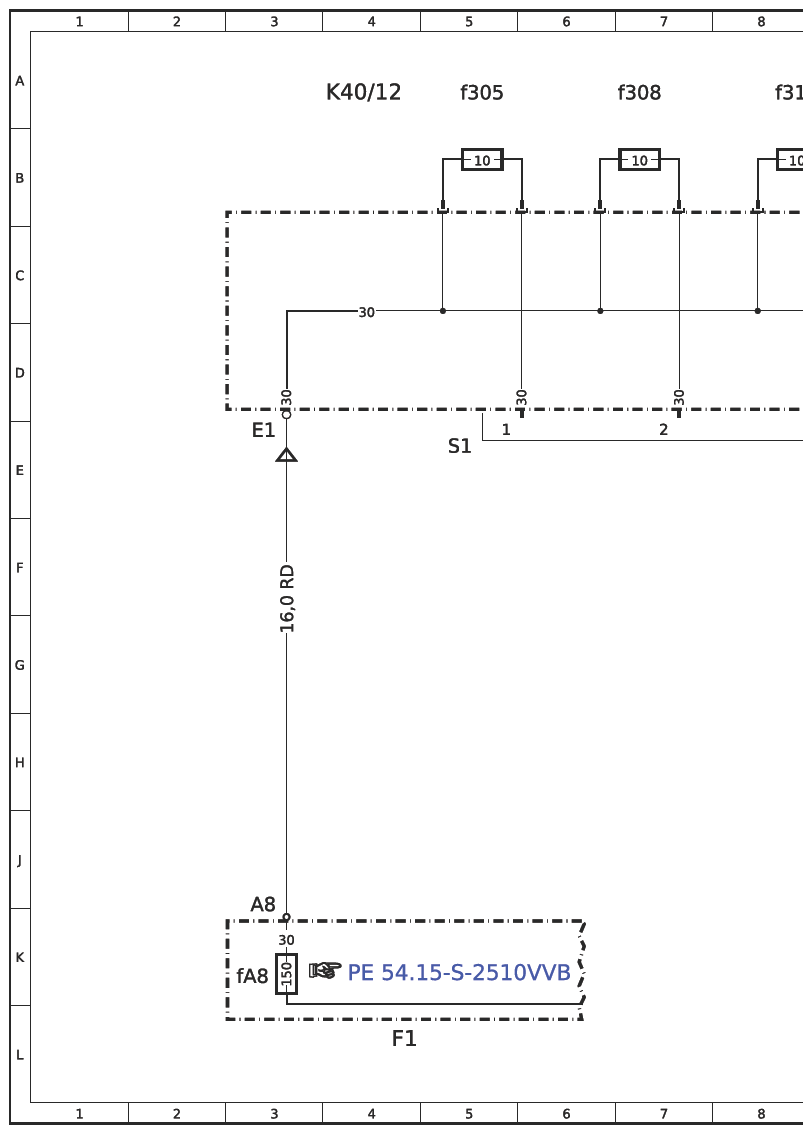

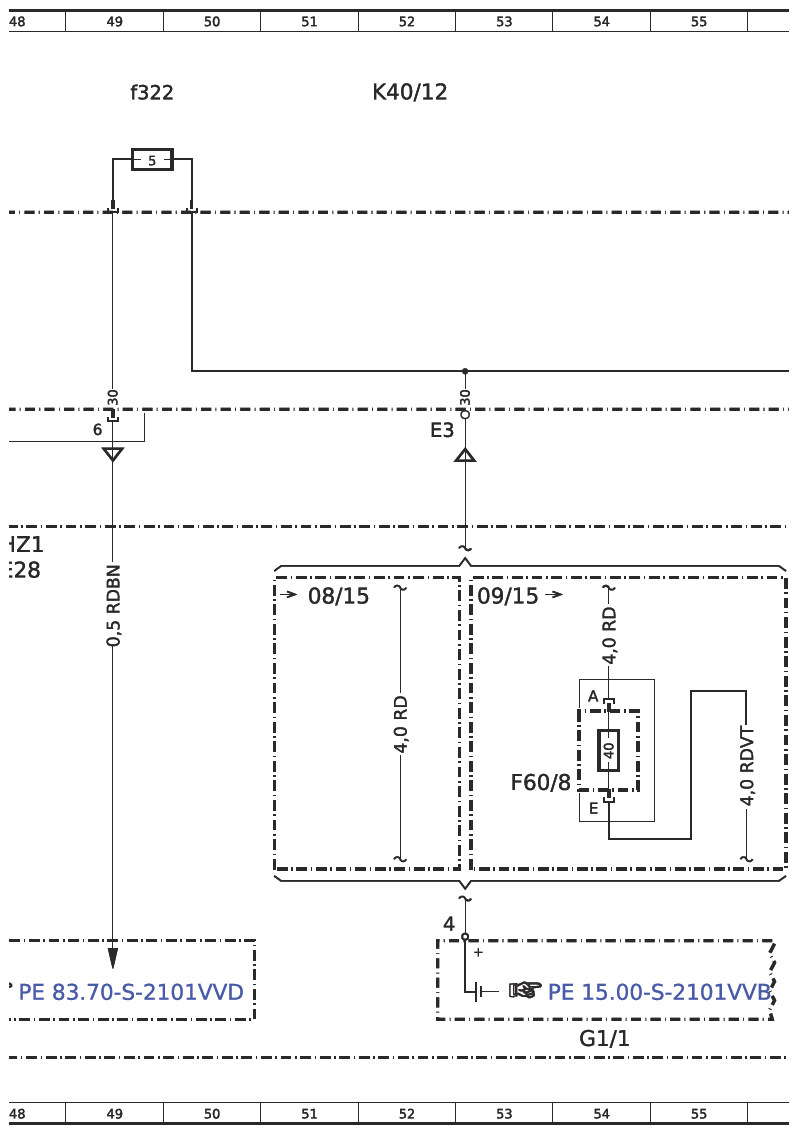

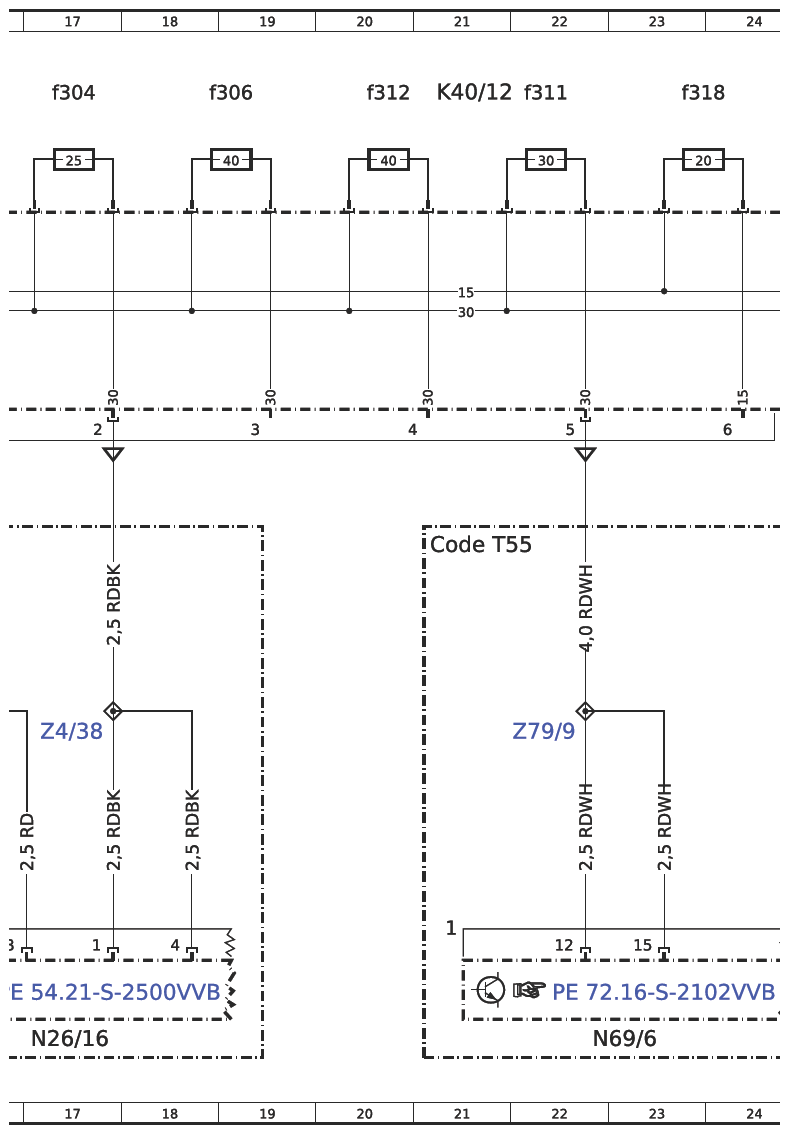

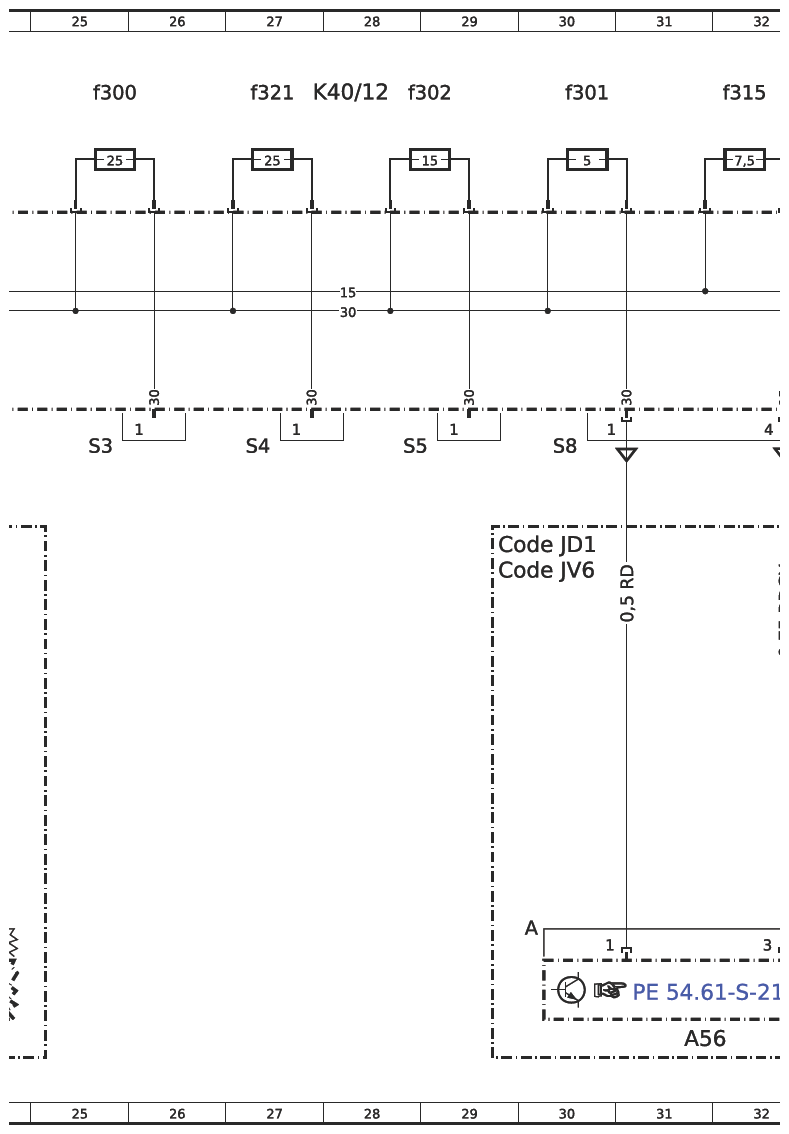

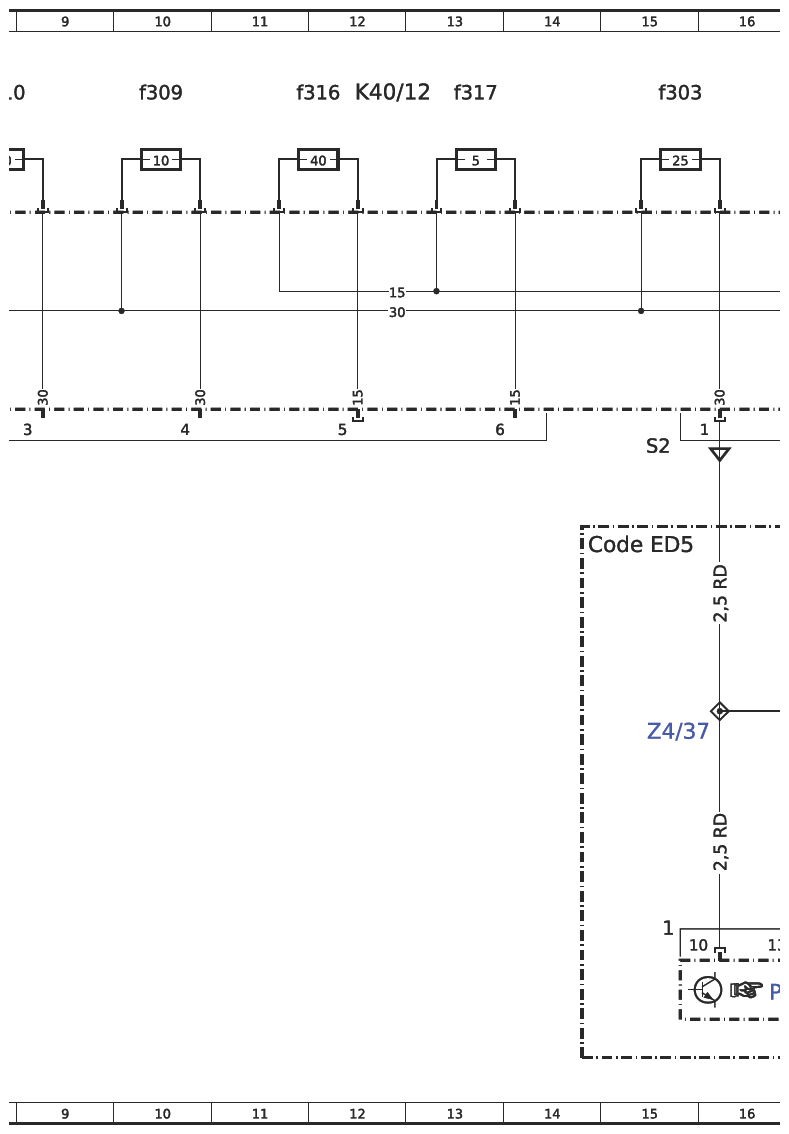

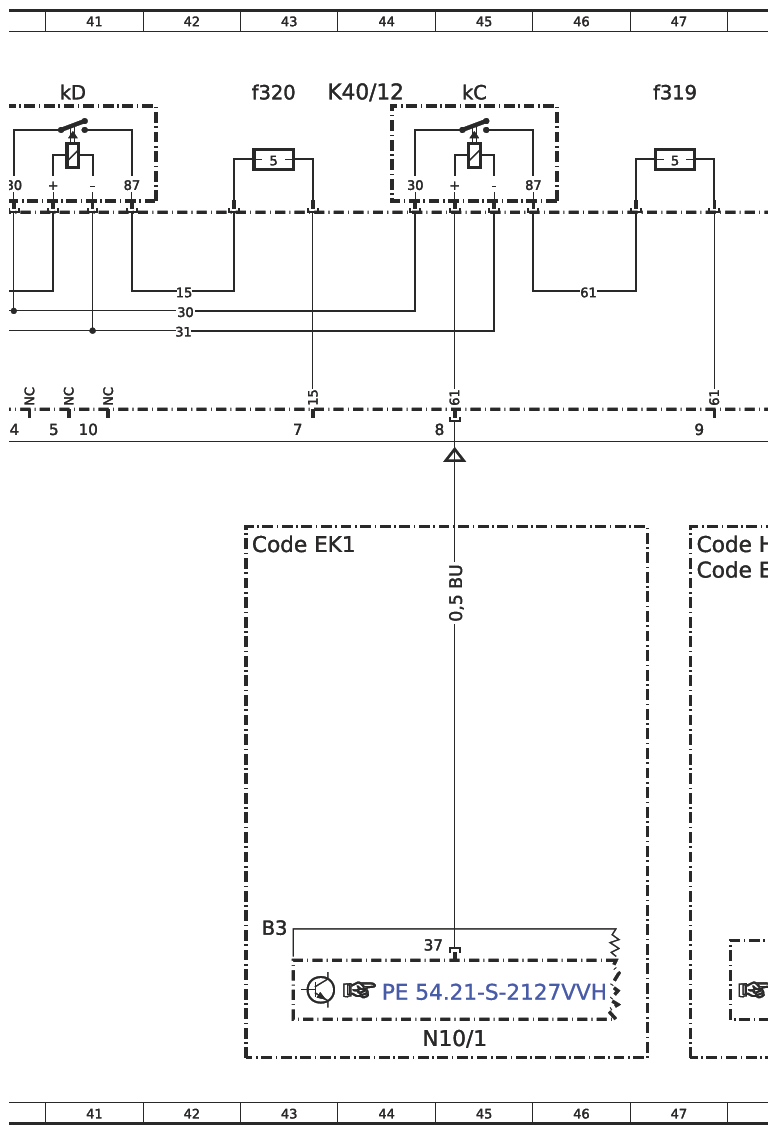

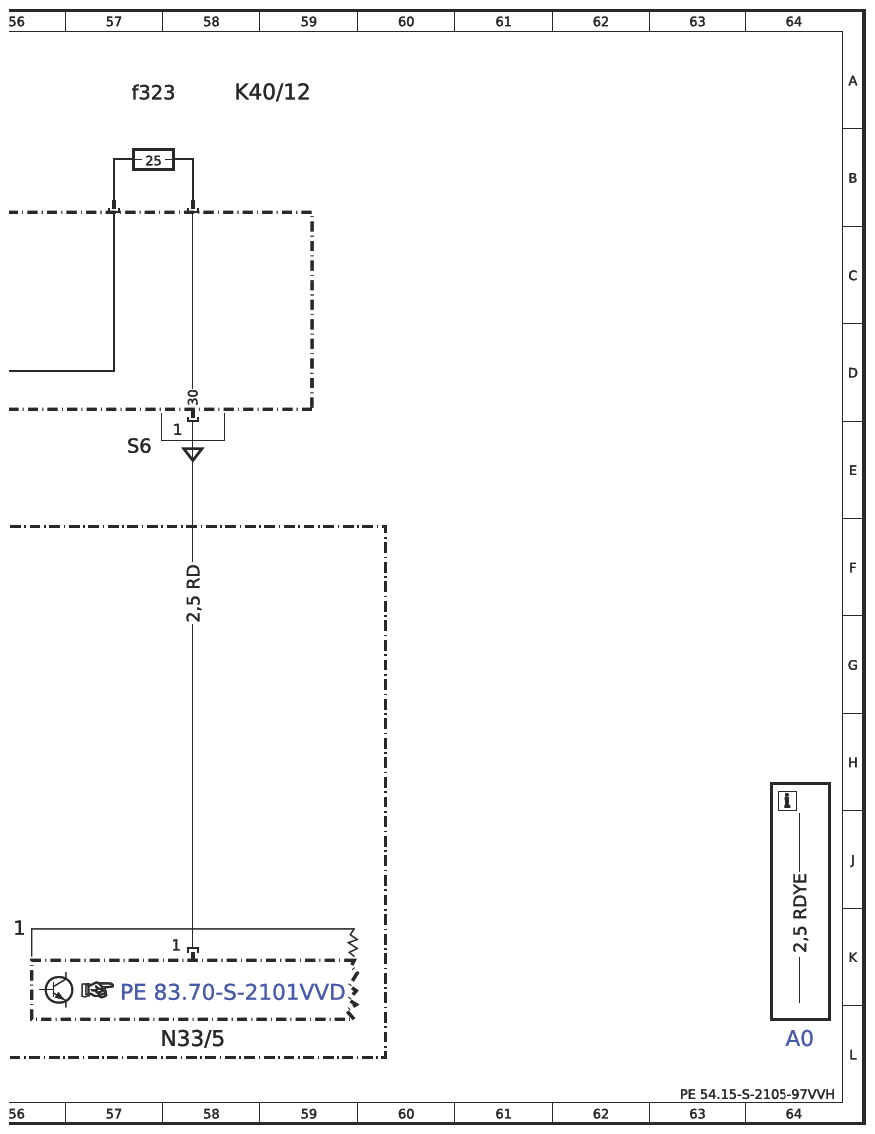

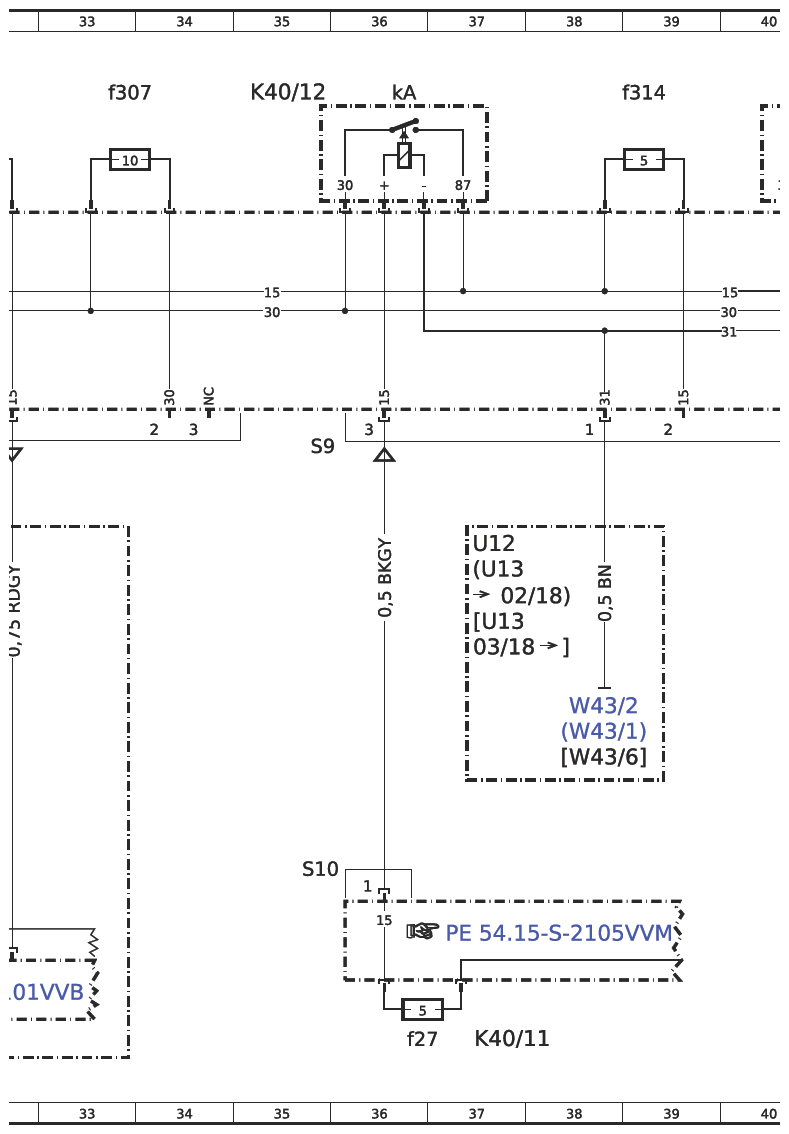

Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-S-2105-97VVH
Model 447.6 except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/12
Model 447.7 except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/12
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 64L |
| A56 | Digital tachograph (DTCO) control unit | 31L |
| Code E28 | Additional battery for retrofitted consumers | 47F |
| Code ED5 | - | 14F |
| Code EK1 | Terminal strip for electrical connection | 43F |
| Code HZ1 | Auxiliary air heater with timer and temperature control | 47F |
| Code JDI | EC digital tachograph | 29F |
| Code JV6 | Preinstallation for digital tachograph | 29F |
| Code T55 | Electric controls for right sliding door | 21F |
| F1 | Pre-fuse box | 4L |
| F1fA8 | Pre-fuse A8 | 3K |
| F60/8 | Voltage converter fuse 1 | 53H |
| G1/1 | Additional battery | 54L |
| K40/11 | Firewall fuse and relay module | 37L |
| K40/11f27 | Fuse 27 | 36L |
| K40/12 | Fuse and relay module, front passenger footwell | 12A |
| K40/12 | Fuse and relay module, front passenger footwell | 21A |
| K40/12 | Fuse and relay module, front passenger footwell | 4A |
| K40/12 | Fuse and relay module, front passenger footwell | 35A |
| K40/12 | Fuse and relay module, front passenger footwell | 44A |
| K40/12 | Fuse and relay module, front passenger footwell | 58A |
| K40/12 | Fuse and relay module, front passenger footwell | 52A |
| K40/12 | Fuse and relay module, front passenger footwell | 28A |
| K40/12f300 | Electrical fuse 300 | 25A |
| K40/12f301 | Fuse 301 | 30A |
| K40/12f302 | Fuse 302 | 28A |
| K40/12f303 | Fuse 303 | 15A |
| K40/12f304 | Fuse 304 | 17A |
| K40/12f305 | Fuse 305 | 5A |
| K40/12f306 | Fuse 306 | 19A |
| K40/12f307 | Fuse 307 | 33A |
| K40/12f308 | Fuse 308 | 7A |
| K40/12f309 | Fuse 309 | 10A |
| K40/12f310 | Fuse 310 | 8A |
| K40/12f311 | Fuse 311 | 22A |
| K40/12f312 | Fuse 312 | 20A |
| K40/12f314 | Fuse 314 | 39A |
| K40/12f315 | Fuse 315 | 32A |
| K40/12f316 | Fuse 316 | 11A |
| K40/12f317 | Fuse 317 | 13A |
| K40/12f318 | Fuse 318 | 23A |
| K40/12f319 | Fuse 319 | 47A |
| K40/12f320 | Fuse 320 | 43A |
| K40/12f321 | Fuse 321 | 27A |
| K40/12f322 | Fuse 322 | 49A |
| K40/12f323 | Electrical fuse 323 | 57A |
| K40/12kA | Circuit 15 relay | 36A |
| K40/12kC | Body manufacturer terminal 61 relay | 45A |
| K40/12kD | Body manufacturer circuit 15 relay | 41A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 45L |
| N26/16 | Parameterizable special module (PSM) control unit | 17L |
| N33/5 | Warm air stationary heater control unit (WLSTH) | 58L |
| N69/6 | Right sliding door (E-LSTR) control unit | 23L |
| U12 | Valid for left-hand drive vehicles | 37F |
| U13 | Valid for right-hand drive vehicles | 37F |
| U13 | Valid for right-hand drive vehicles | 37G |
| W43/1 | Left vehicle interior firewall ground point | 38H |
| W43/2 | Right vehicle interior firewall ground point | 38G |
| W43/6 | Left vehicle interior firewall ground point 2 | 38H |
| Z4/37 | Parameterizable special module control unit tml. 30/1 connector sleeve | 15H |
| Z4/38 | Parameterizable special module control unit tml. 30/2 connector sleeve | 17H |
| Z79/9 | Right electric sliding door tml. 30 connector sleeve | 22H |
