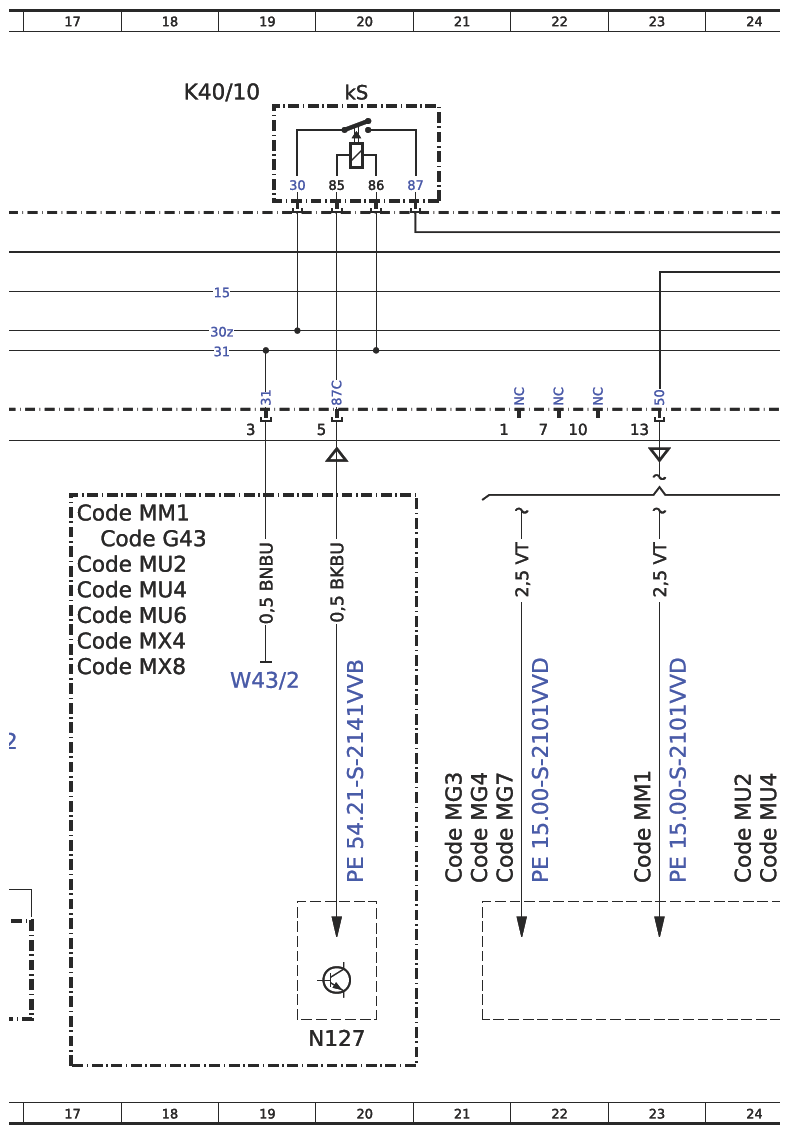

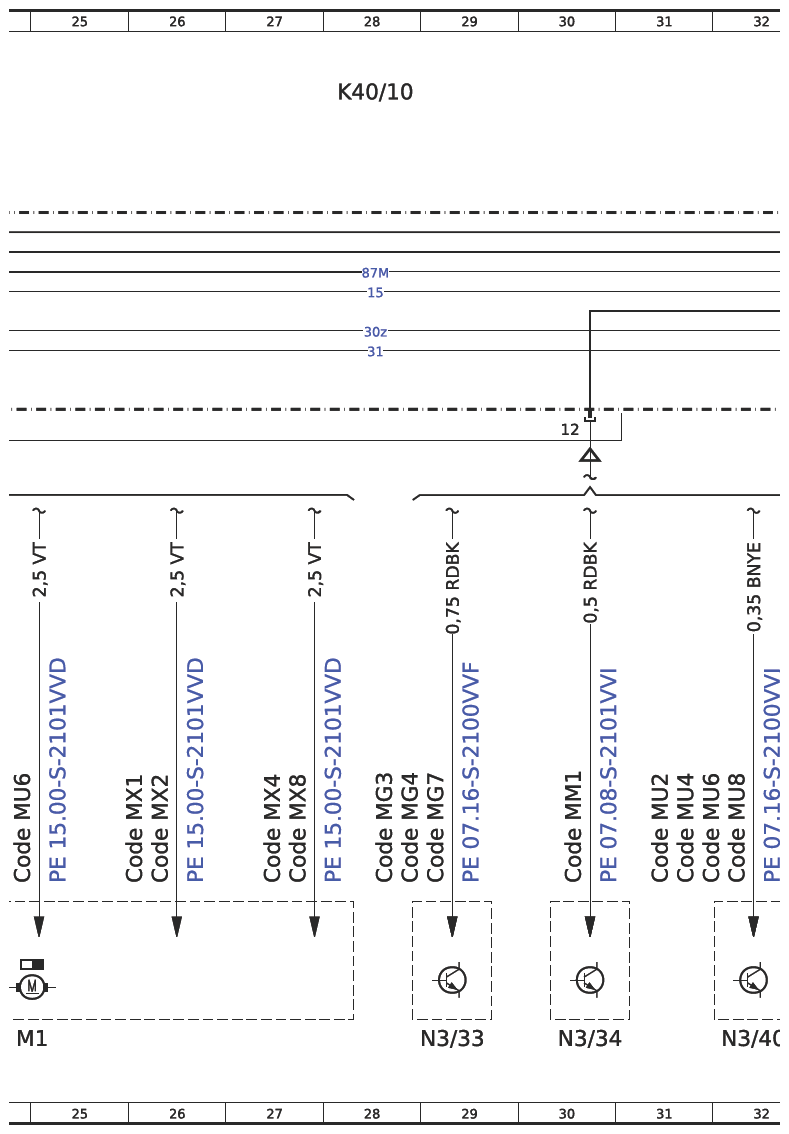

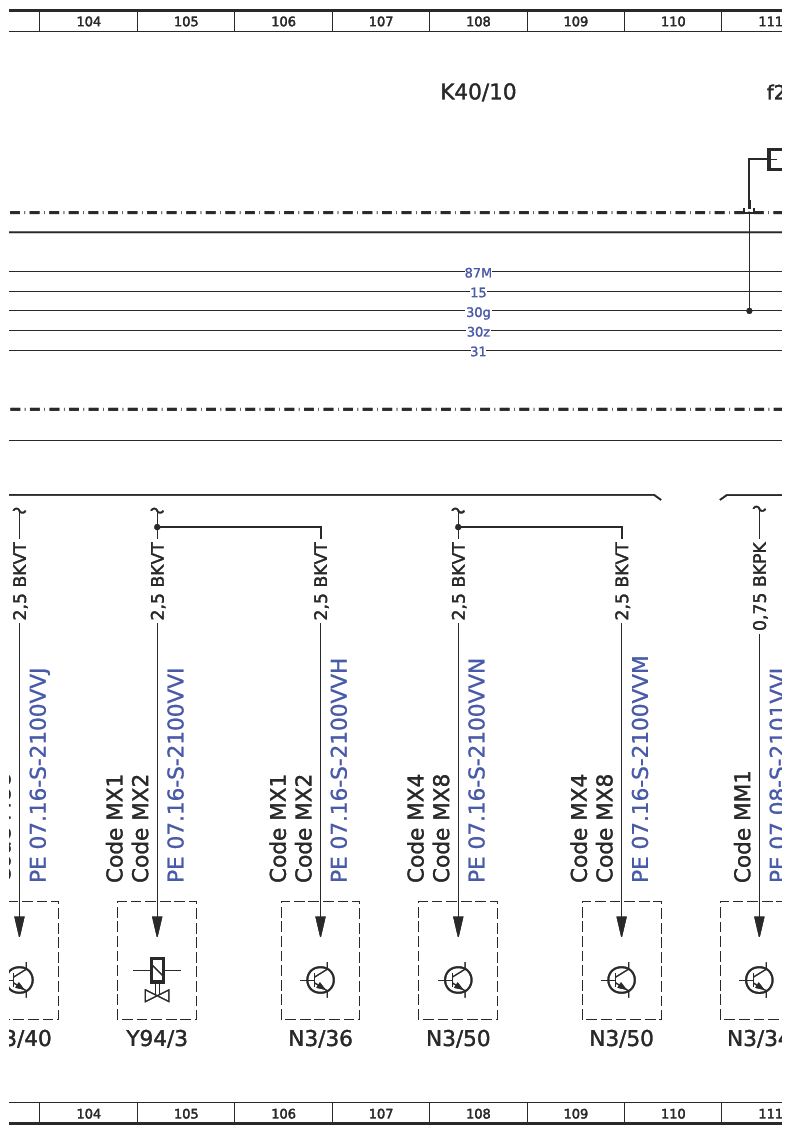

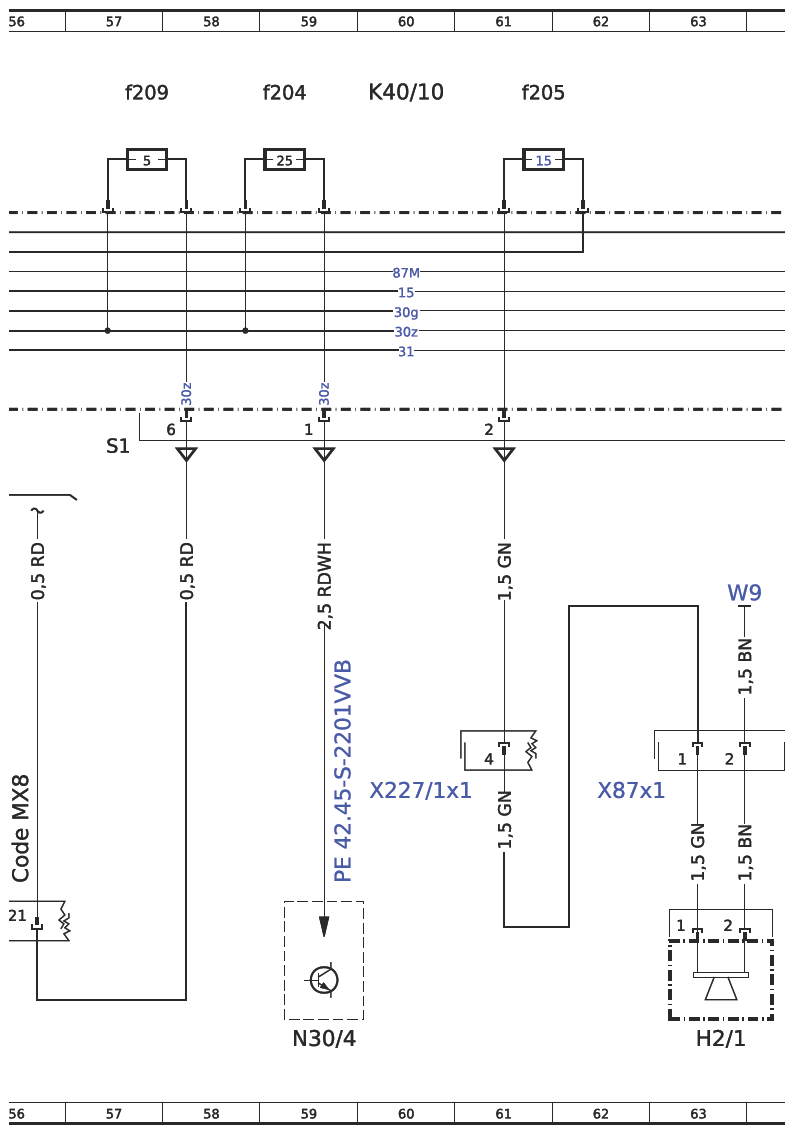

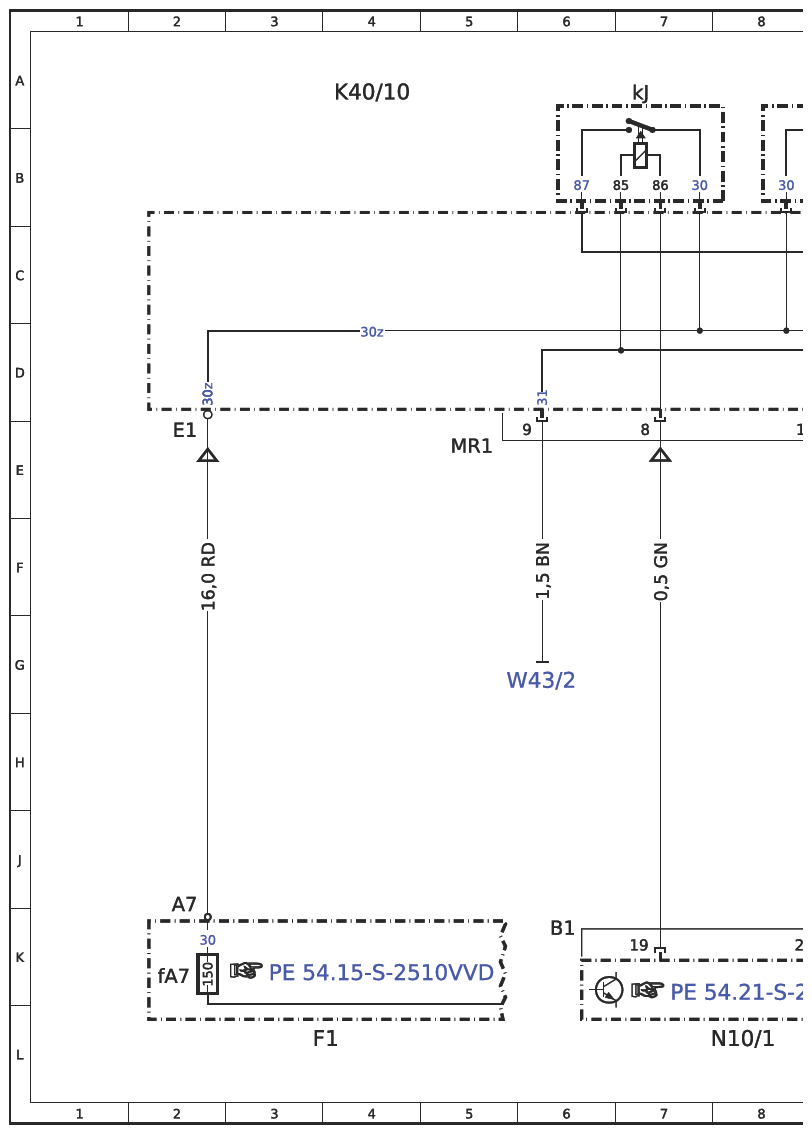

Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-S-2106-97VVH
Model 447.6 with Code XM0 (Facelift) except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM7 (MOPF II) K40/10
Model 447.7 with Code XM0 (Facelift) except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM7 (MOPF II) K40/10
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 168L |
| A80 | Intelligent servo module (ISM) control unit for DIRECT SELECT | 68L |
| A97/1 | Control unit of NOx sensor upstream of SCR catalytic converter | 76L |
| A97/2 | NOx sensor control unit downstream of SCR catalytic converter | 76L |
| B162 | Collision warning system radar sensor | 138L |
| B92 | Active Brake Assist controller unit | 140L |
| B92/1 | Active Distance Assist DISTRONIC electric controller unit | 140L |
| Code BA3 | Active Brake Assist | 140J |
| Code ET4 | DISTRONIC PLUS adaptive cruise control | 140J |
| Code FY1 | Theft protection package | 149J |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 68J |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 143J |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 146J |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 147J |
| Code G43 | 9G-TRONIC | 124J |
| Code G43 | 9G-TRONIC | 137J |
| Code G43 | 9G-TRONIC | 17F |
| Code G43 | 9G-TRONIC | 127J |
| Code H12 | Auxiliary water heater | 150J |
| Code JA6 | COLLISION PREVENTION ASSIST | 138J |
| Code LG2 | LED Intelligent Light System | 115J |
| Code LG2 | LED Intelligent Light System | 118J |
| Code LG2 | LED Intelligent Light System | 152J |
| Code LG2 | LED Intelligent Light System | 165J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 2U |
| Code MG3 | Engine OM 651 DE22 LA120 kW (163 hp) 3800 rpm | 36J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 49J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 71J |
| Code MG3 | Engine OM 651 DE22 LA120 kW (163 hp) 3800 rpm | 79J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 77J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 112J |
| Code MG3 | Engine OM 651 DE22 LA120 kW (163 hp) 3800 rpm | 141J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 28J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 100J |
| Code MG3 | Engine OM 651 DE22 LA120 kW (163 hp) 3800 rpm | 98J |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 90J |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 2U |
| Code MG4 | Engine OM 651 DE22 LA140 kW (190 hp) 3800 rpm | 36J |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 49J |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 71J |
| Code MG4 | Engine OM 651 DE22 LA140 kW (190 hp) 3800 rpm | 79J |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 77J |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 112J |
| Code MG4 | Engine OM 651 DE22 LA140 kW (190 hp) 3800 rpm | 141J |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 28J |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 100J |
| Code MG4 | Engine OM 651 DE22 LA140 kW (190 hp) 3800 rpm | 98J |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 90J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 22J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 36J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 49J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 71J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 79J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 78J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 113J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 141J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 29J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 100J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 99J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 91J |
| Code MJ8 | ECO start/stop function | 147J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 23J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 37J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 50J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 73J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 82J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 80J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 111J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 124J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 136J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 143J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 30J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 17F |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 102J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 126J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 76J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 83J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 92J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 17F |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 24J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 3U |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 38J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 52J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 65J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 74J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 87J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 103J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 122J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 125J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 128J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 130J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 132J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 135J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 93J |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 95J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 17F |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 24J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 39J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 52J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 65J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 74J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 87J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 132J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 31J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 103J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 123J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 125J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 128J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 130J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 135J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 93J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 95J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 17G |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 25J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 39J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 52J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 65J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 75J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 88J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 132J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 32J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 103J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 123J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 126J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 128J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 130J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 136J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 94J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 95J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 32J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 39J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 52J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 65J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 133J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 75J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 88J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 94J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 104J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 96J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 26J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 33J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 40J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 54J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 86J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 84J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 106J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 105J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 114J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 120J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 144J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 89J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 26J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 33J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 41J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 54J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 86J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 85J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 107J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 105J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 114J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 120J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 144J |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 89J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 17G |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 123J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 129J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 136J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 27J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 34J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 42J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 47J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 56J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 70J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 109J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 108J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 121J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 126J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 131J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 134J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 46G |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 67J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 97J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 17G |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 123J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 129J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 136J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 27J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 35J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 42J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 48J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 56J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 71J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 110J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 108J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 121J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 126J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 131J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 134J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 46G |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 67J |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 97J |
| Code ZU7 | Canada version | 83J |
| Code ZU8 | USA version | 83J |
| E1 | Left front lamp unit | 115L |
| E1/1 | Left front LED lamp unit | 152L |
| E1/1 | Left front LED lamp unit | 165L |
| E2 | Right front lamp unit | 118L |
| E2/1 | Right front LED lamp unit | 152L |
| E2/1 | Right front LED lamp unit | 165L |
| F1 | Pre-fuse box | 3L |
| F1fA7 | Pre-fuse A7 | 2K |
| H2/1 | Left fanfare horn | 63L |
| H3/1 | Alarm siren with additional battery | 149L |
| K40/10 | Engine compartment fuse and relay module | 4A |
| K40/10 | Engine compartment fuse and relay module | 12A |
| K40/10 | Engine compartment fuse and relay module | 28A |
| K40/10 | Engine compartment fuse and relay module | 44A |
| K40/10 | Engine compartment fuse and relay module | 52A |
| K40/10 | Engine compartment fuse and relay module | 76A |
| K40/10 | Engine compartment fuse and relay module | 84A |
| K40/10 | Engine compartment fuse and relay module | 92A |
| K40/10 | Engine compartment fuse and relay module | 108A |
| K40/10 | Engine compartment fuse and relay module | 116A |
| K40/10 | Engine compartment fuse and relay module | 124A |
| K40/10 | Engine compartment fuse and relay module | 132A |
| K40/10 | Engine compartment fuse and relay module | 140A |
| K40/10 | Engine compartment fuse and relay module | 18A |
| K40/10 | Engine compartment fuse and relay module | 36A |
| K40/10 | Engine compartment fuse and relay module | 60A |
| K40/10 | Engine compartment fuse and relay module | 68A |
| K40/10 | Engine compartment fuse and relay module | 99A |
| K40/10 | Engine compartment fuse and relay module | 149A |
| K40/10 | Engine compartment fuse and relay module | 156A |
| K40/10 | Engine compartment fuse and relay module | 166A |
| K40/10f201 | Fuse 201 | 148A |
| K40/10f202 | Fuse 202 | 150A |

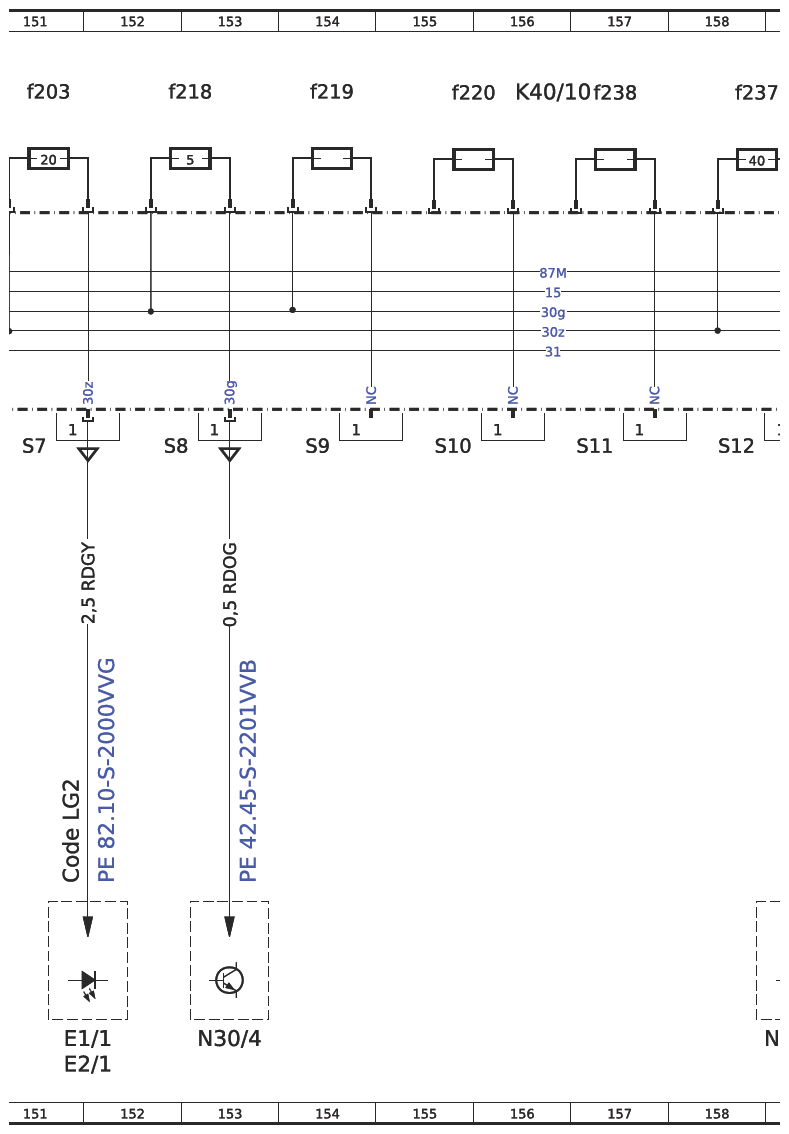

| K40/10f203 | Fuse 203 | 151A |
| K40/10f204 | Fuse 204 | 59A |
| K40/10f205 | Fuse 205 | 61A |

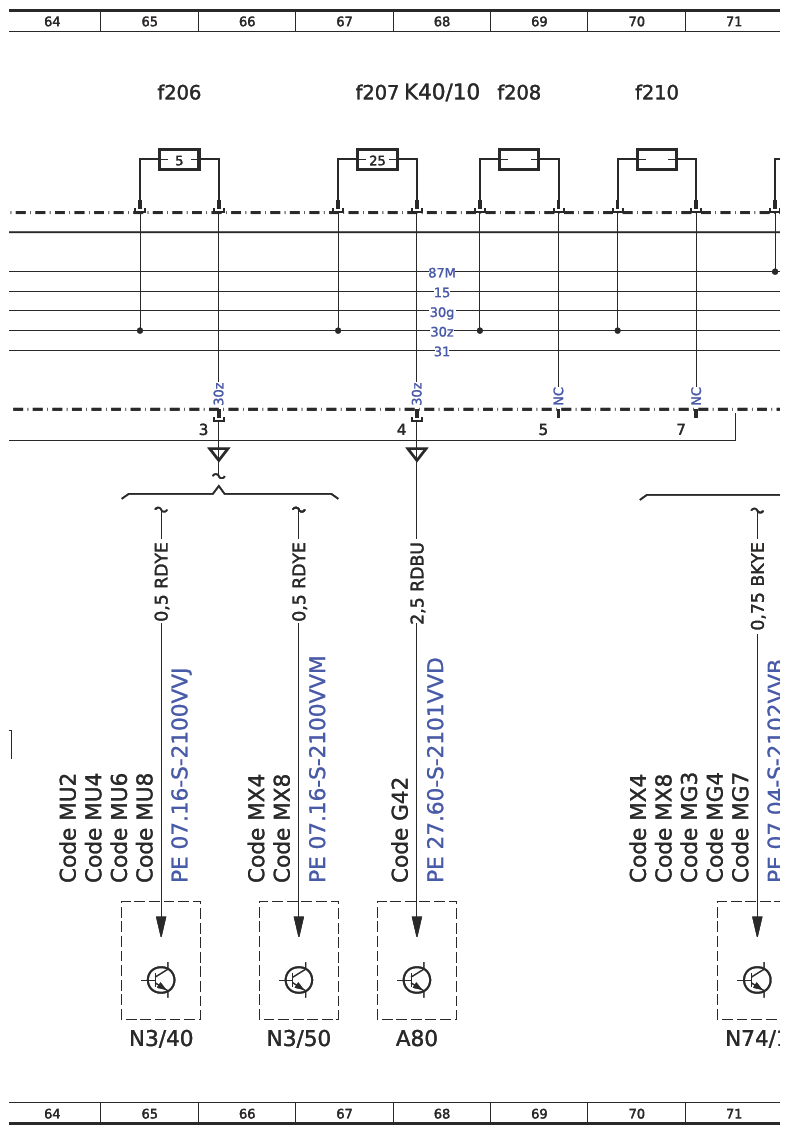

| K40/10f206 | Fuse 206 | 66A |
| K40/10f207 | Fuse 207 | 68A |
| K40/10f209 | Fuse 209 | 57A |

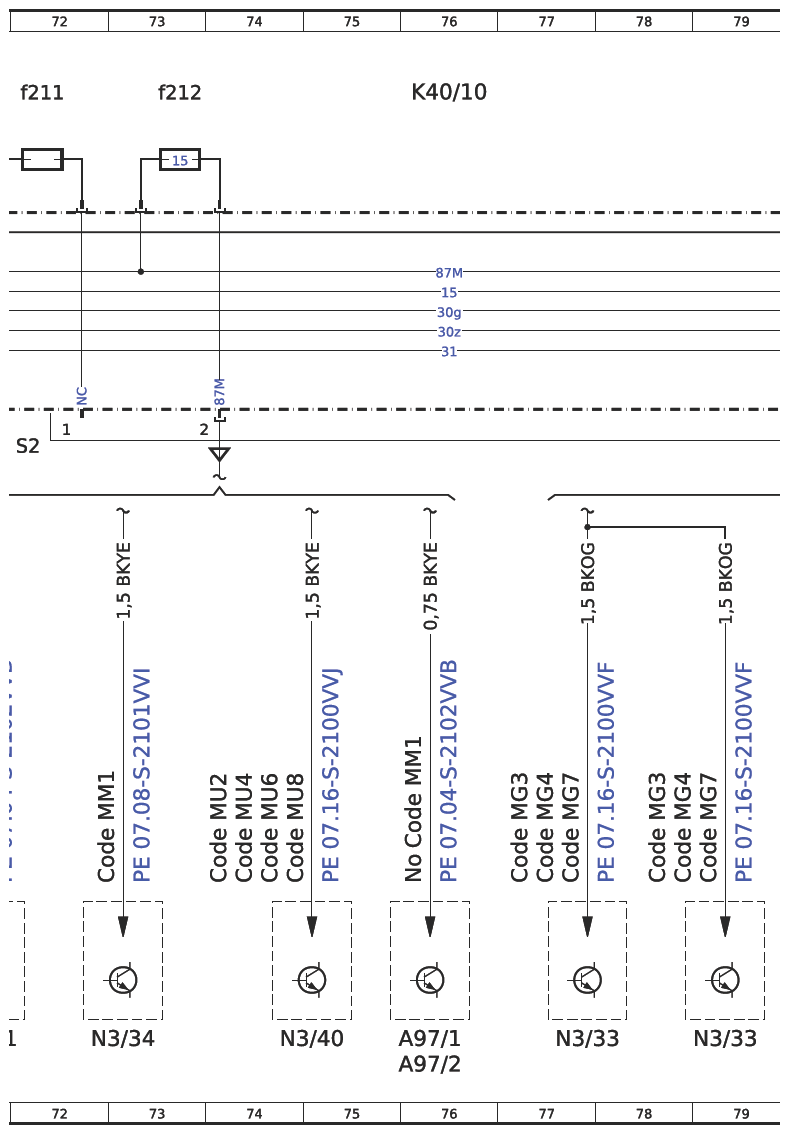

| K40/10f212 | Fuse 212 | 73A |

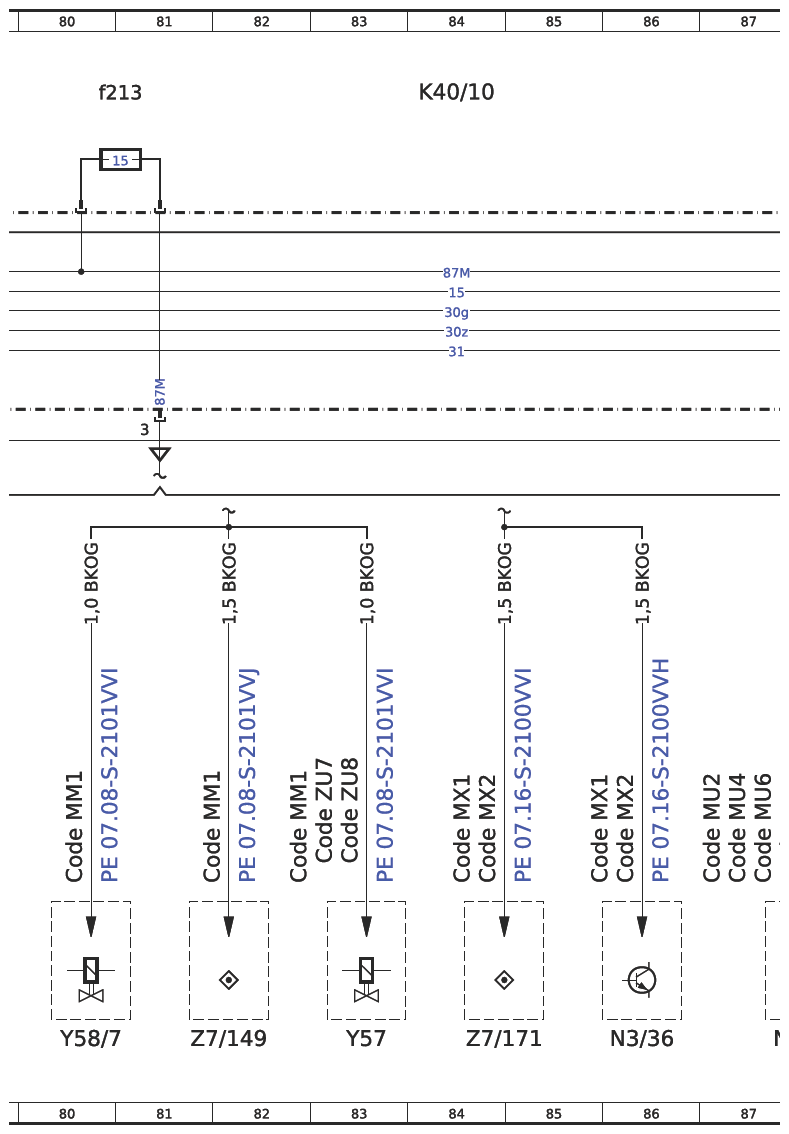

| K40/10f213 | Fuse 213 | 81A |

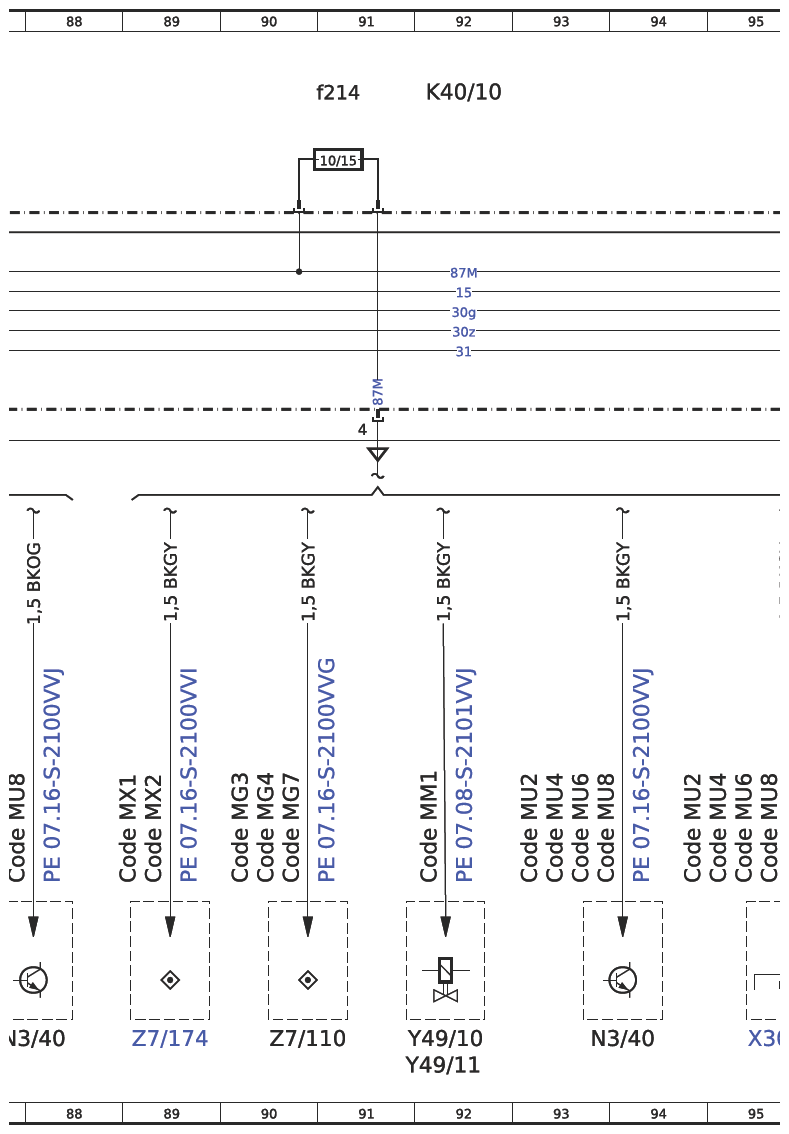

| K40/10f214 | Fuse 214 | 91A |

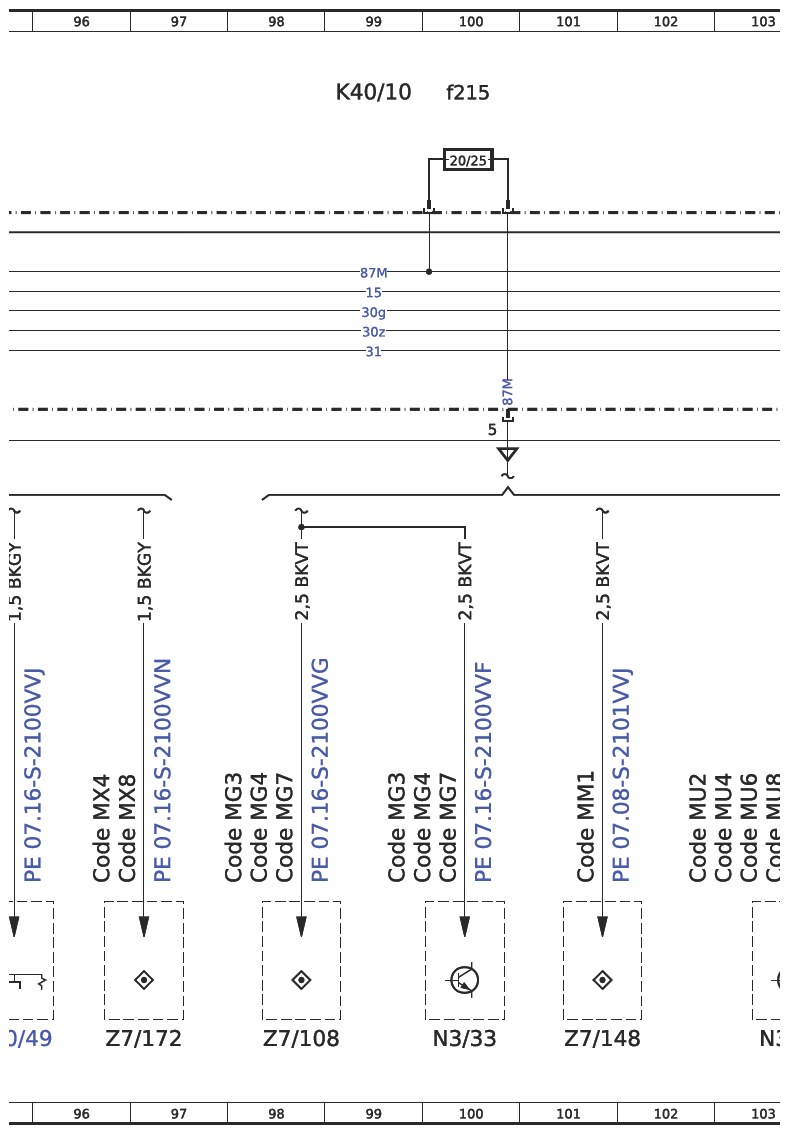

| K40/10f215 | Fuse 215 | 100A |
| K40/10f216 | Fuse 216 | 111A |
| K40/10f218 | Fuse 218 | 153A |
| K40/10f221 | Fuse 221 | 164A |

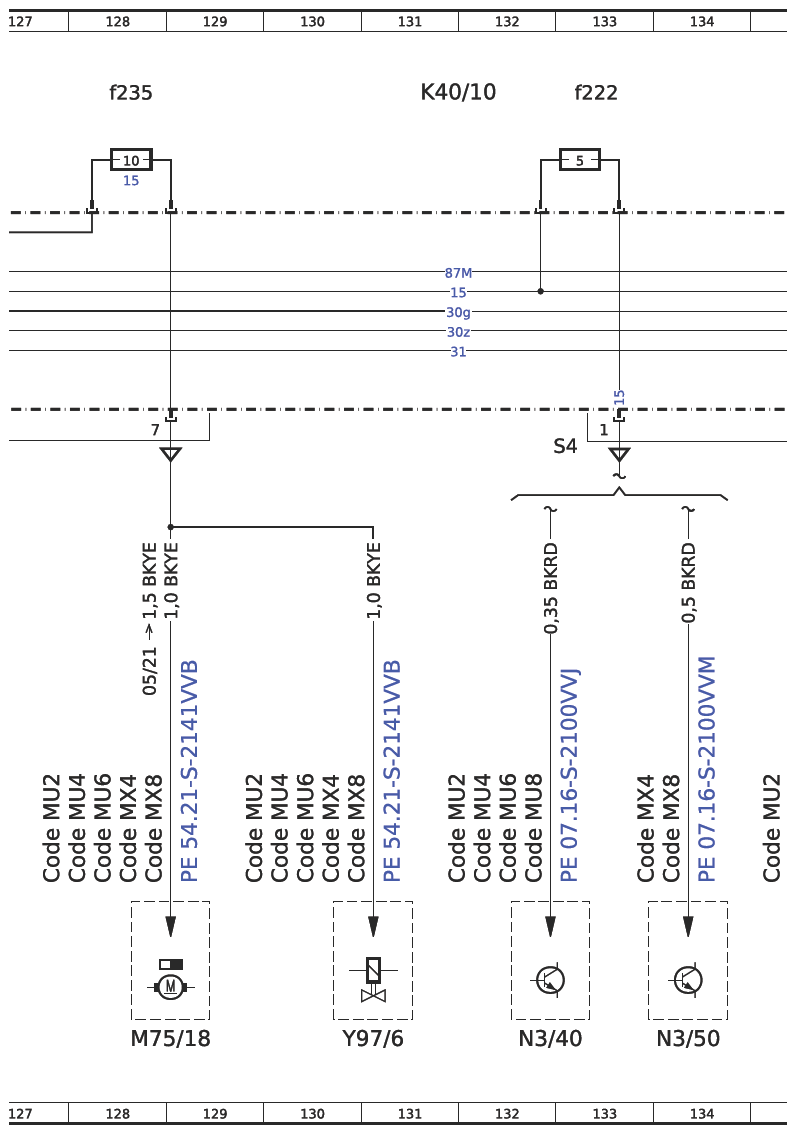

| K40/10f222 | Fuse 222 | 133A |

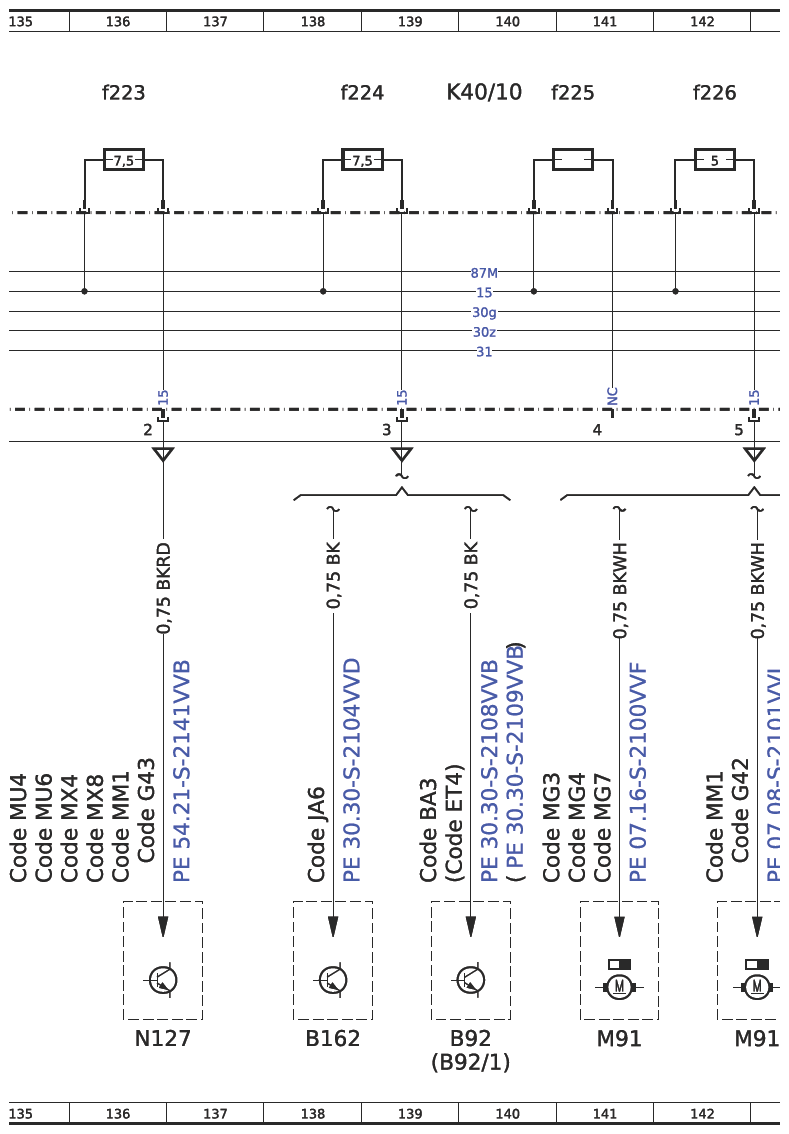

| K40/10f223 | Fuse 223 | 136A |
| K40/10f224 | Fuse 224 | 139A |
| K40/10f226 | Fuse 226 | 142A |

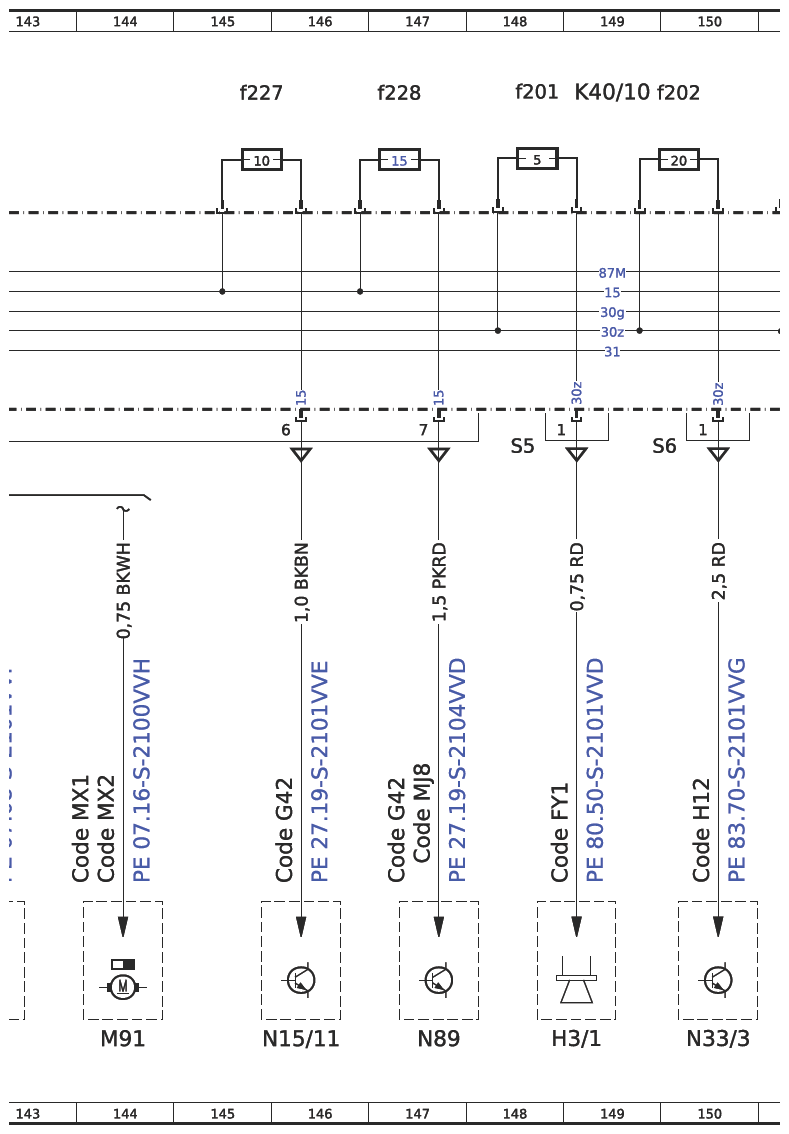

| K40/10f227 | Fuse 227 | 146A |
| K40/10f228 | Fuse 228 | 147A |

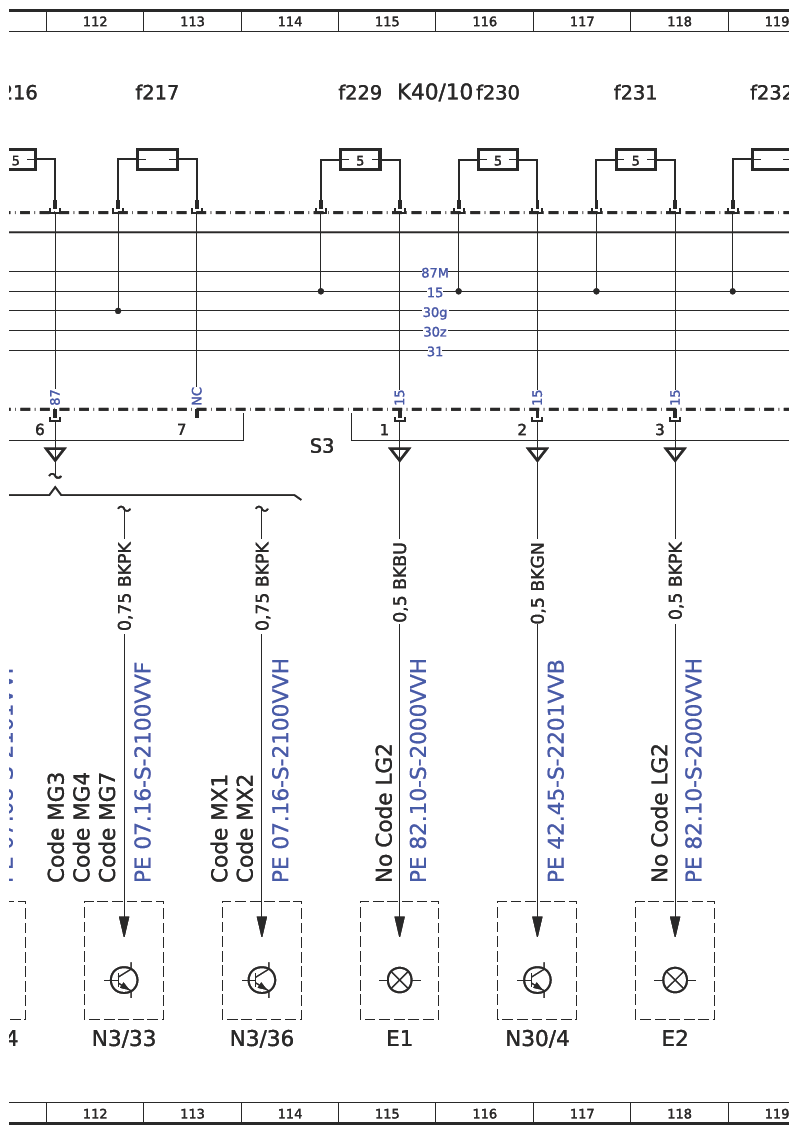

| K40/10f229 | Fuse 229 | 115A |
| K40/10f230 | Fuse 230 | 116A |
| K40/10f231 | Fuse 231 | 118A |

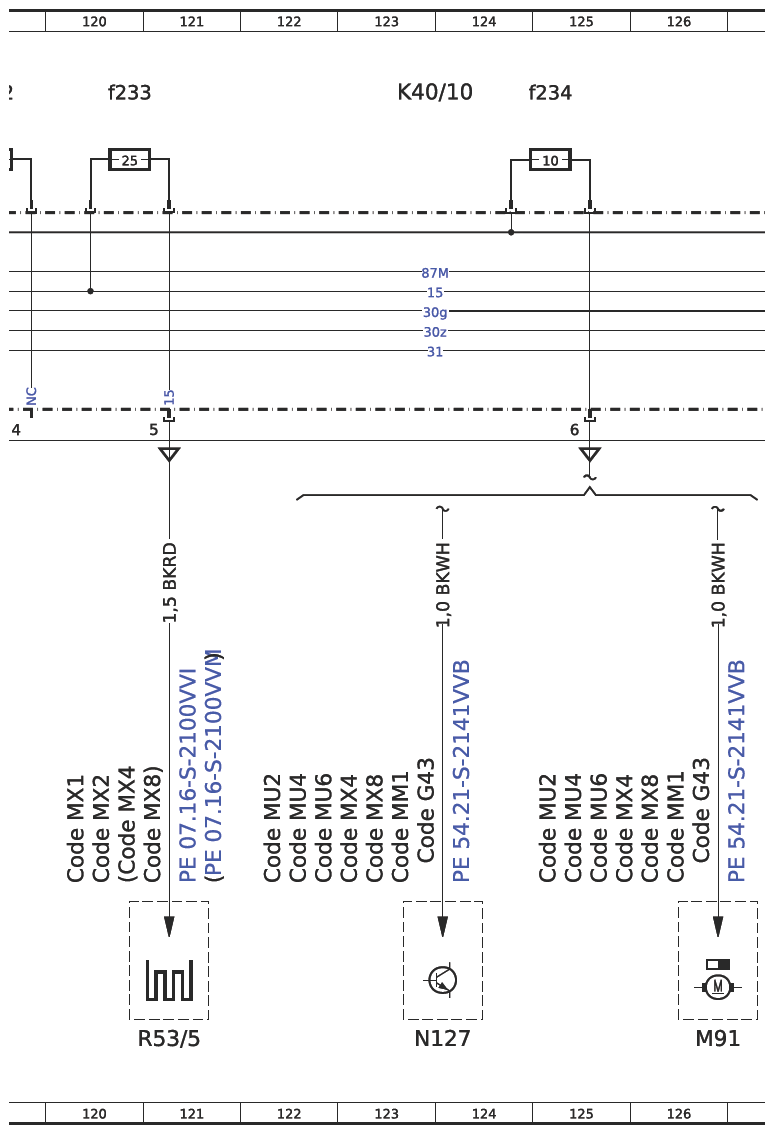

| K40/10f233 | Fuse 233 | 121A |
| K40/10f234 | Fuse 234 | 125A |
| K40/10f235 | Fuse 235 | 128A |

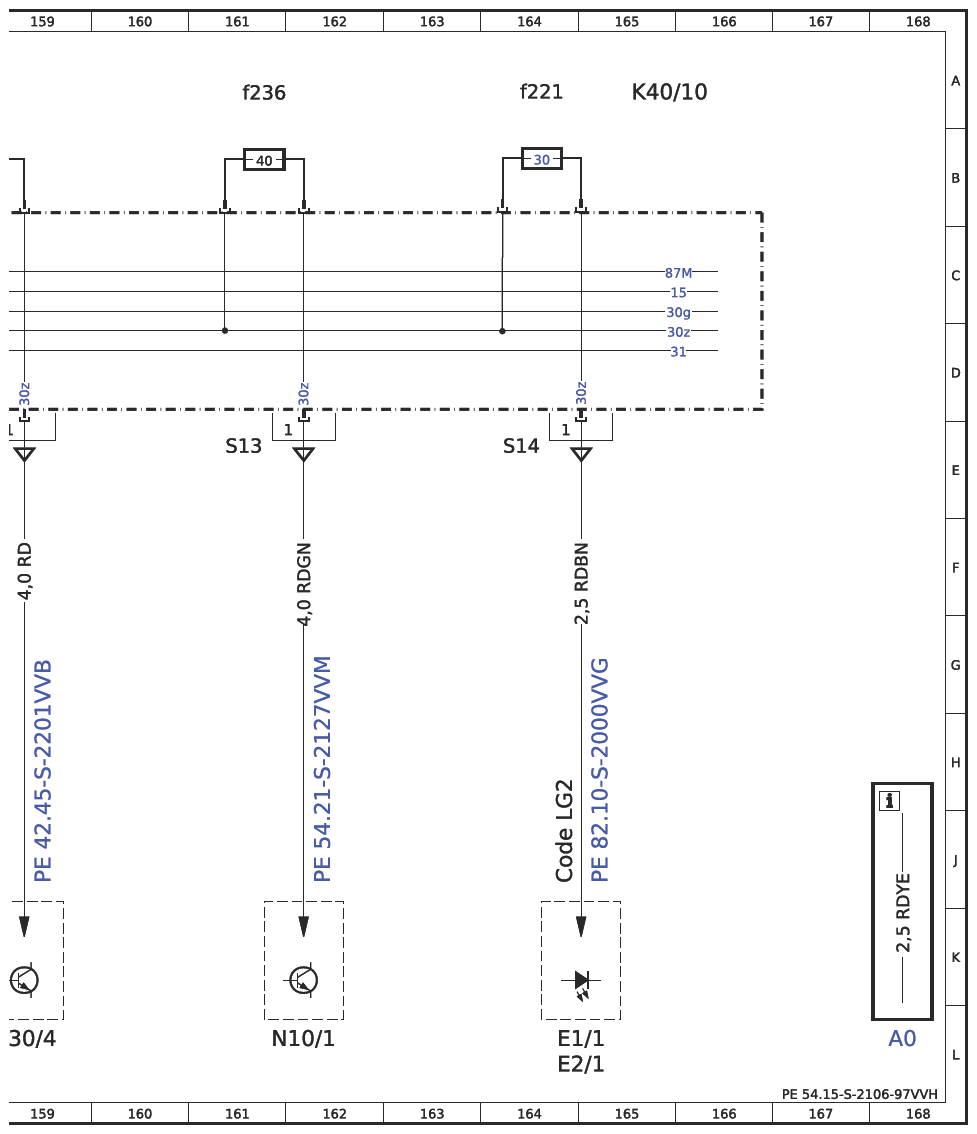

| K40/10f236 | Fuse 236 | 161A |
| K40/10f237 | Fuse 237 | 159A |

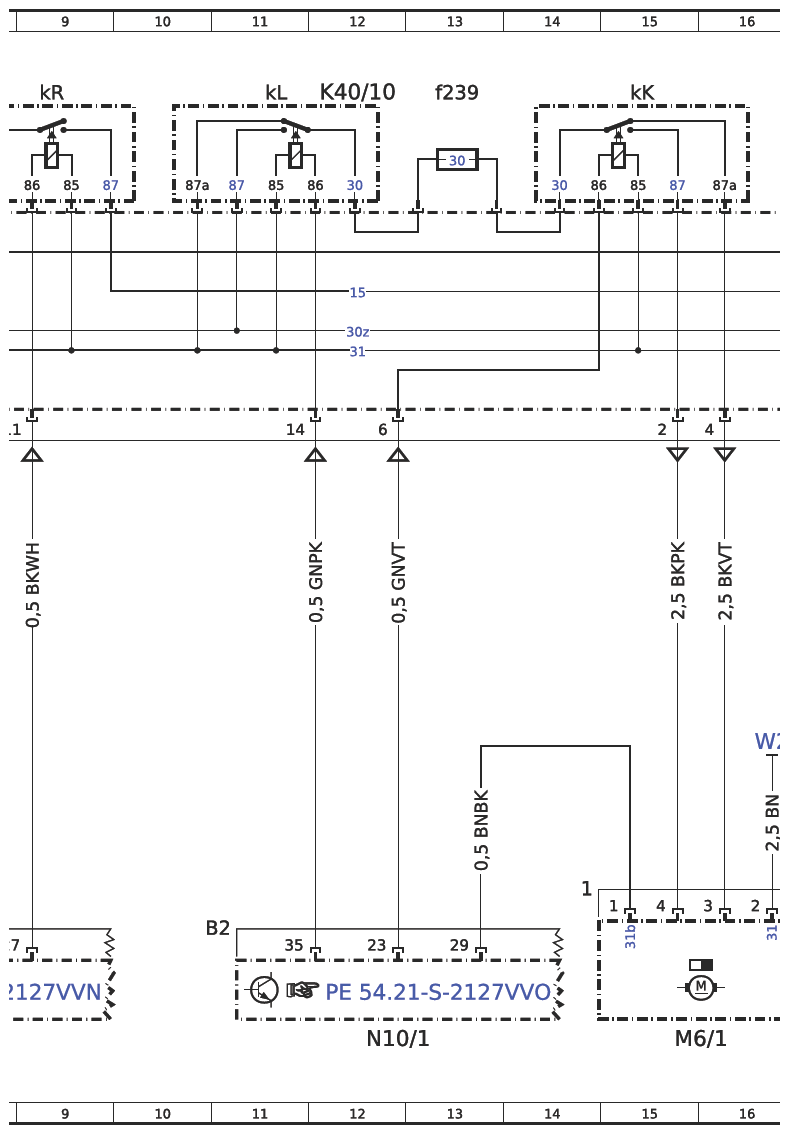

| K40/10f239 | Fuse 239 | 13A |

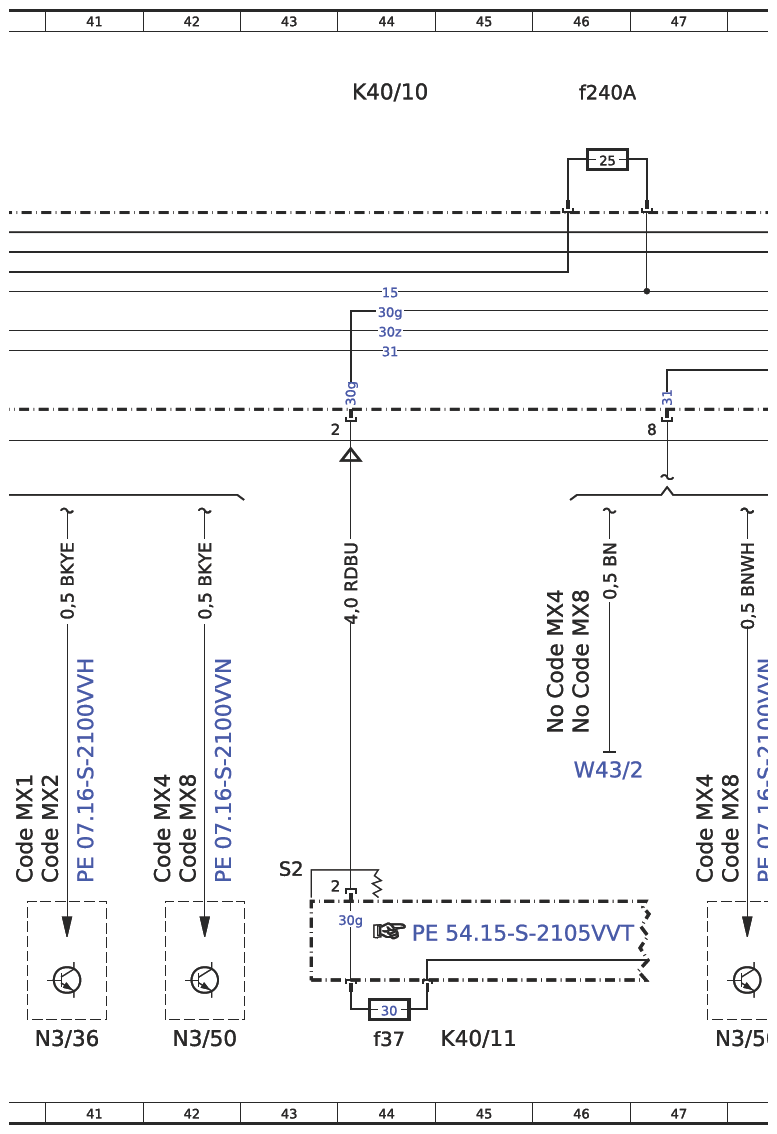

| K40/10f240A | Fuse 240A | 46A |
| K40/10kJ | Fanfare horn relay | 7A |
| K40/10kK | Wiper level 1/2 relay | 15A |
| K40/10kL | Windshield wiper ON/OFF relay | 11A |

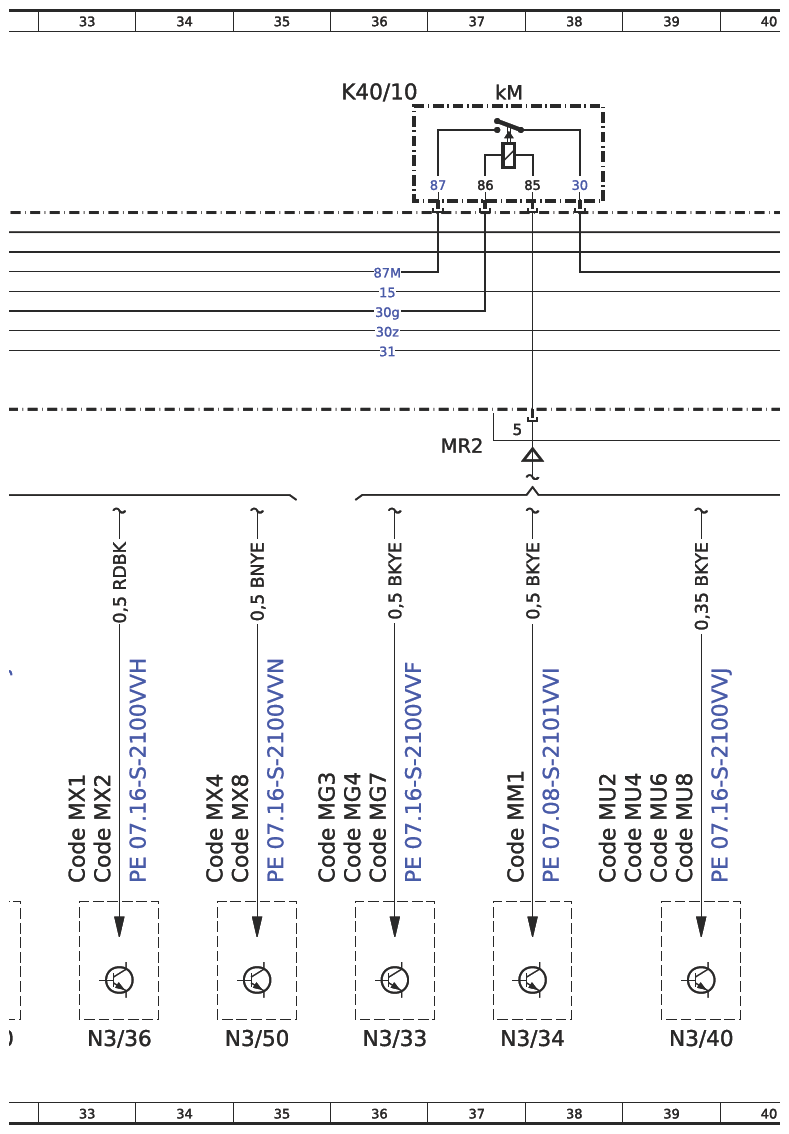

| K40/10kM | Starter circuit 50 relay | 37A |

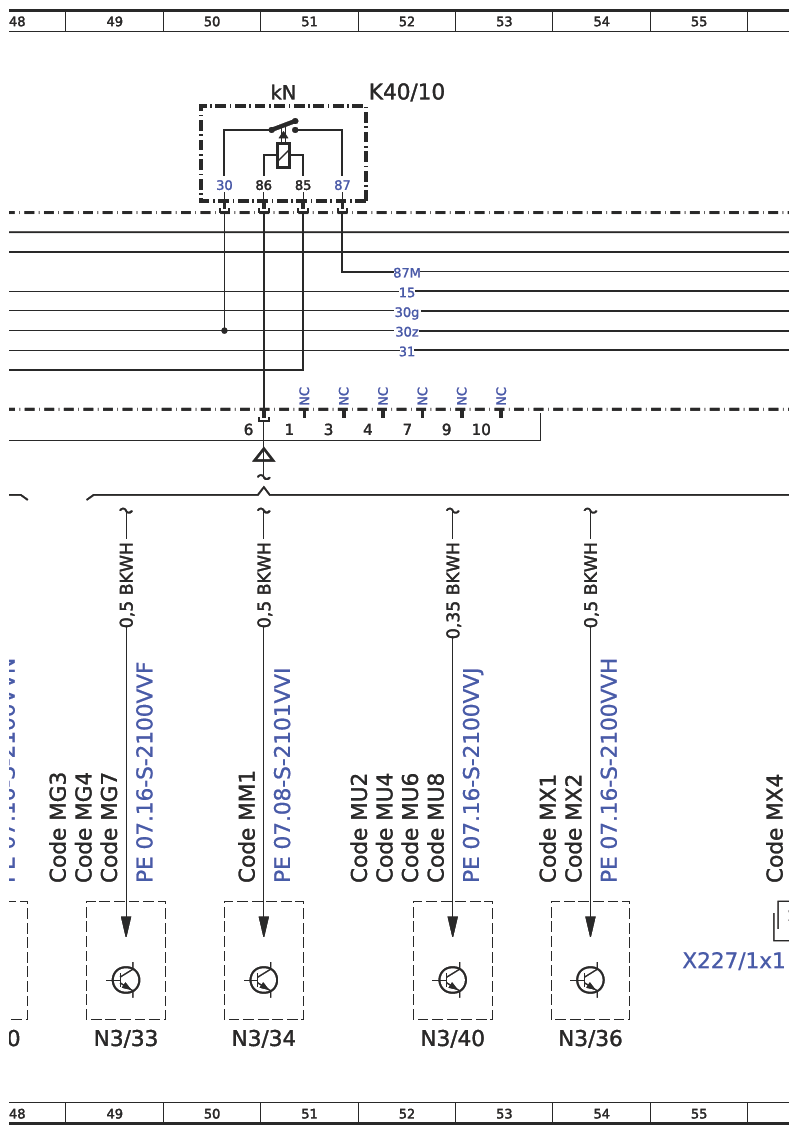

| K40/10kN | Circuit 87M relay | 51A |
| K40/10kR | Circuit 15 relay | 9A |
| K40/10kS | Backup relay | 20A |
| K40/11 | Firewall fuse and relay module | 45L |
| K40/11f37 | Fuse 37 | 44L |
| M1 | Starter | 24L |
| M6/1 | Wiper motor | 15L |
| M75/18 | Low-temperature circuit electric coolant pump | 129L |
| M91 | Electric fan | 127L |
| M91 | Electric fan | 141L |
| M91 | Electric fan | 143L |
| M91 | Electric fan | 144L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 8L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 12L |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 162L |
| N127 | Drivetrain control unit | 20L |
| N127 | Drivetrain control unit | 124L |
| N127 | Drivetrain control unit | 137L |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 146L |
| N3/33 | CDI control unit | 36L |
| N3/33 | CDI control unit | 49L |
| N3/33 | CDI control unit | 78L |
| N3/33 | CDI control unit | 79L |
| N3/33 | CDI control unit | 112L |
| N3/33 | CDI control unit | 29L |
| N3/33 | CDI control unit | 100L |
| N3/34 | ME-SFI [ME] control unit | 37L |
| N3/34 | ME-SFI [ME] control unit | 50L |
| N3/34 | ME-SFI [ME] control unit | 73L |
| N3/34 | ME-SFI [ME] control unit | 111L |
| N3/34 | ME-SFI [ME] control unit | 30L |
| N3/36 | CDI control unit | 33L |
| N3/36 | CDI control unit | 41L |
| N3/36 | CDI control unit | 54L |
| N3/36 | CDI control unit | 86L |
| N3/36 | CDI control unit | 107L |
| N3/36 | CDI control unit | 114L |
| N3/40 | CDI control unit | 39L |
| N3/40 | CDI control unit | 52L |
| N3/40 | CDI control unit | 65L |
| N3/40 | CDI control unit | 75L |
| N3/40 | CDI control unit | 88L |
| N3/40 | CDI control unit | 133L |
| N3/40 | CDI control unit | 32L |
| N3/40 | CDI control unit | 103L |
| N3/40 | CDI control unit | 94L |
| N3/50 | CDI control unit | 35L |
| N3/50 | CDI control unit | 42L |
| N3/50 | CDI control unit | 48L |
| N3/50 | CDI control unit | 110L |
| N3/50 | CDI control unit | 108L |
| N3/50 | CDI control unit | 134L |
| N3/50 | CDI control unit | 67L |
| N30/4 | Electronic Stability Program (ESP) control unit | 59L |
| N30/4 | Electronic Stability Program (ESP) control unit | 117L |
| N30/4 | Electronic Stability Program (ESP) control unit | 153L |
| N30/4 | Electronic Stability Program (ESP) control unit | 159L |
| N33/3 | Hot water stationary heater (STH) control unit | 150L |
| N74/1 | Soot particulate sensor control unit | 71L |
| N89 | Transmission oil auxiliary oil pump control unit | 147L |
| R53/5 | Fuel filter heater with fill level sensor | 121L |
| W2 | Right front lamp unit ground point | 16H |
| W43/2 | Right vehicle interior firewall ground point | 6G |
| W43/2 | Right vehicle interior firewall ground point | 46H |
| W43/2 | Right vehicle interior firewall ground point | 19G |
| W9 | Left front lamp unit ground point | 63F |
| X227/1X1 | Main wiring harness/fuse and relay module electrical connector 1 | 60H |
| X227/1X1 | Main wiring harness/fuse and relay module electrical connector 1 | 55K |
| X30/49 | Potential distributor electrical connector | 95L |
| X87x1 | Horn electrical connector | 62H |
| Y49/10 | Intake camshaft solenoid | 92L |
| Y49/11 | Exhaust camshaft solenoid | 92L |
| Y57 | Activated charcoal filter shutoff valve | 83L |
| Y58/7 | Purge control valve | 80L |
| Y94/3 | Quantity control valve | 105L |
| Y97/6 | Rotary valve switchover valve | 131L |
| Z7/108 | Circuit 87 connector sleeve | 98L |
| Z7/110 | Circuit 87 connector sleeve | 91L |
| Z7/148 | Circuit 87/1 connector sleeve | 102L |
| Z7/149 | Circuit 87/2 connector sleeve | 82L |
| Z7/171 | Circuit 87/2 connector sleeve | 85L |
| Z7/172 | Circuit 87/3 connector sleeve | 97L |
| Z7/174 | Circuit 87/3 connector sleeve | 89L |
