Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-S-2106-97VVF
Model 447.6 except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/10, connector S5-S14
Model 447.7 except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/10, connector S5-S14
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 72L |
| Code FY1 | Theft protection package | 2F |
| Code H12 | Auxiliary water heater | 6F |
| Code LG2 | LED Intelligent Light System | 10F |
| Code LG2 | LED Intelligent Light System | 44F |
| E1/1 | Left front LED lamp unit | 14L |
| E1/1 | Left front LED lamp unit | 46L |
| E1/1 | Left front LED lamp unit | 54L |

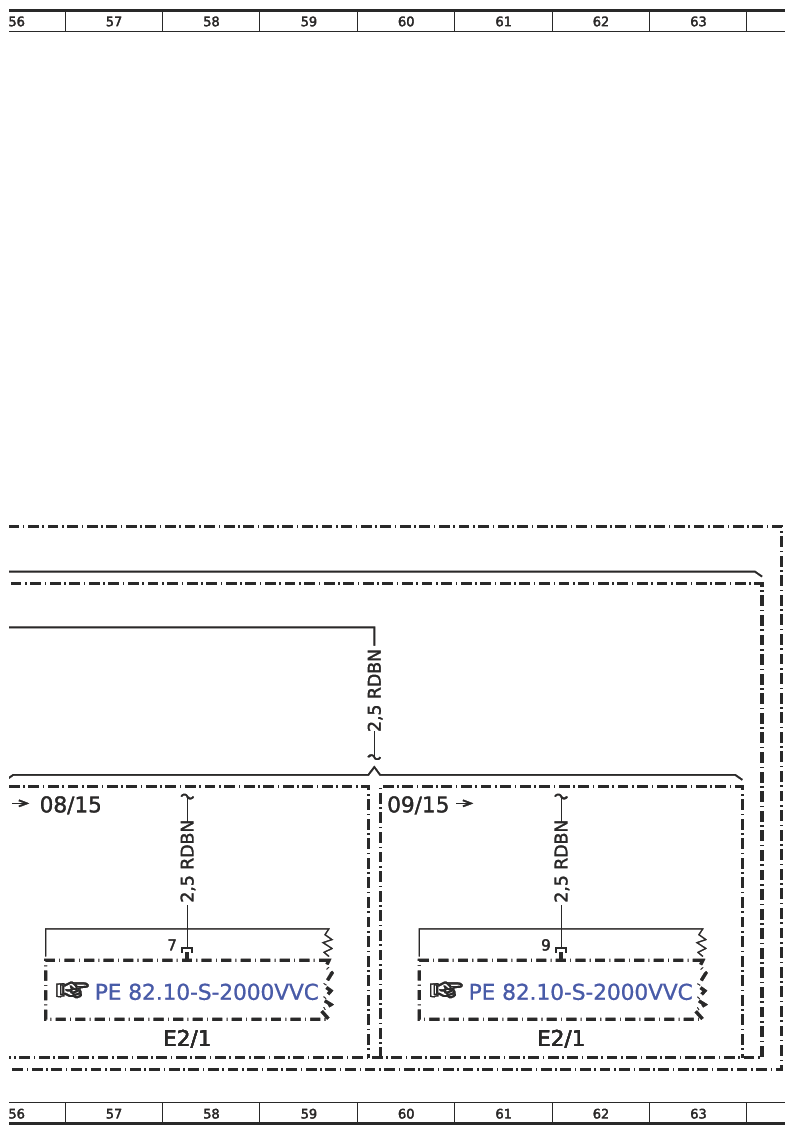

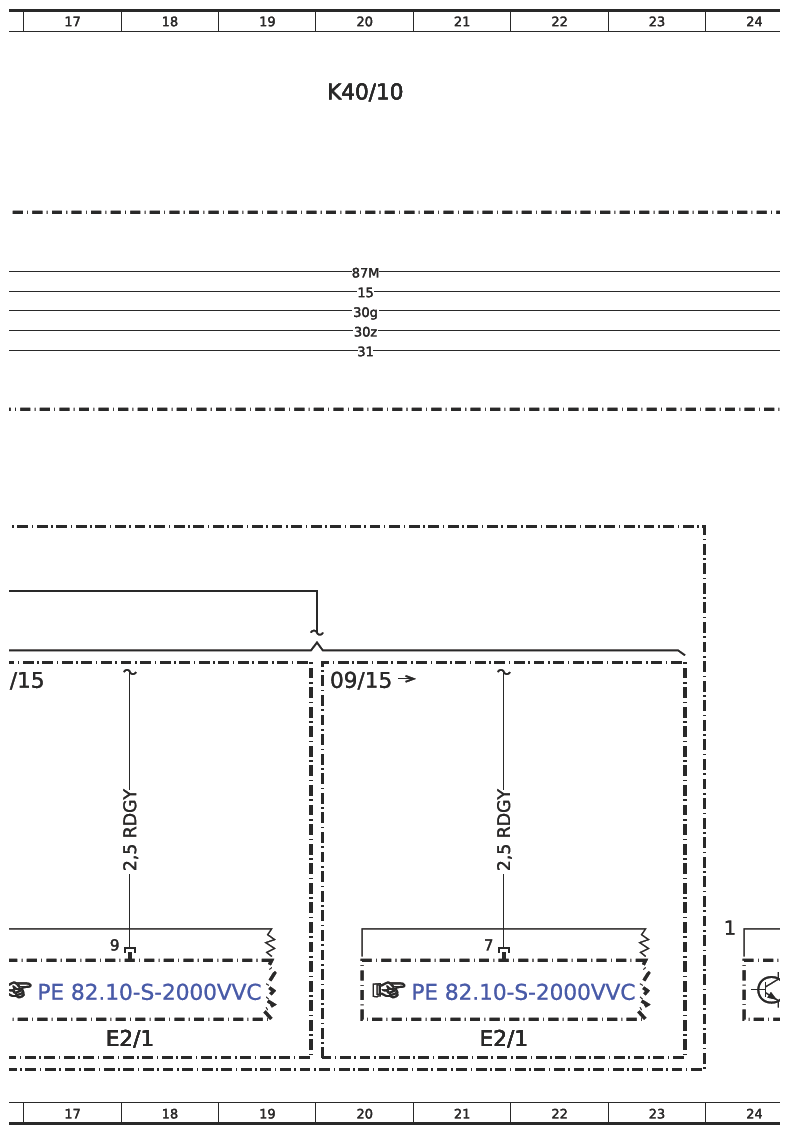

| E2/1 | Right front LED lamp unit | 17L |
| E2/1 | Right front LED lamp unit | 21L |
| E2/1 | Right front LED lamp unit | 49L |
| E2/1 | Right front LED lamp unit | 58L |
| E2/1 | Right front LED lamp unit | 61L |
| H3/1 | Alarm siren with additional battery | 3L |
| K40/10 | Engine compartment fuse and relay module | 28A |
| K40/10 | Engine compartment fuse and relay module | 36A |
| K40/10 | Engine compartment fuse and relay module | 52A |
| K40/10 | Engine compartment fuse and relay module | 4A |
| K40/10 | Engine compartment fuse and relay module | 12A |
| K40/10 | Engine compartment fuse and relay module | 20A |
| K40/10 | Engine compartment fuse and relay module | 44A |

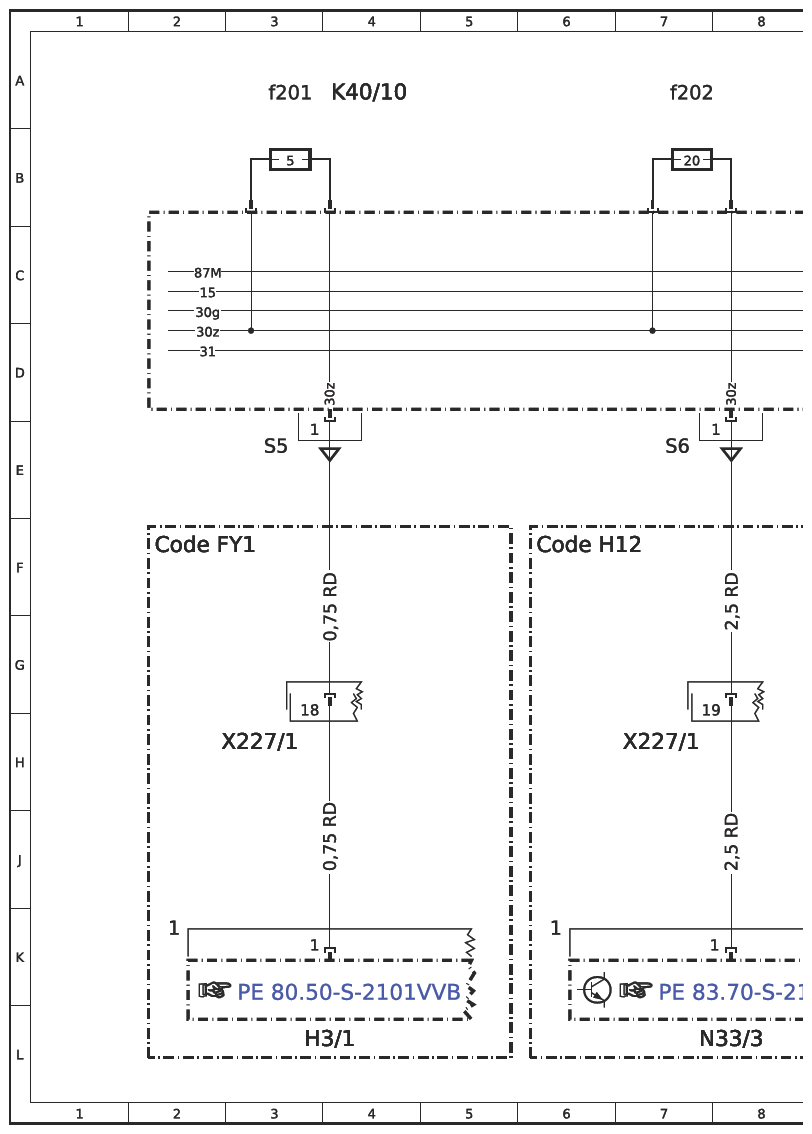

| K40/10f201 | Fuse 201 | 3A |
| K40/10f202 | Fuse 202 | 7A |

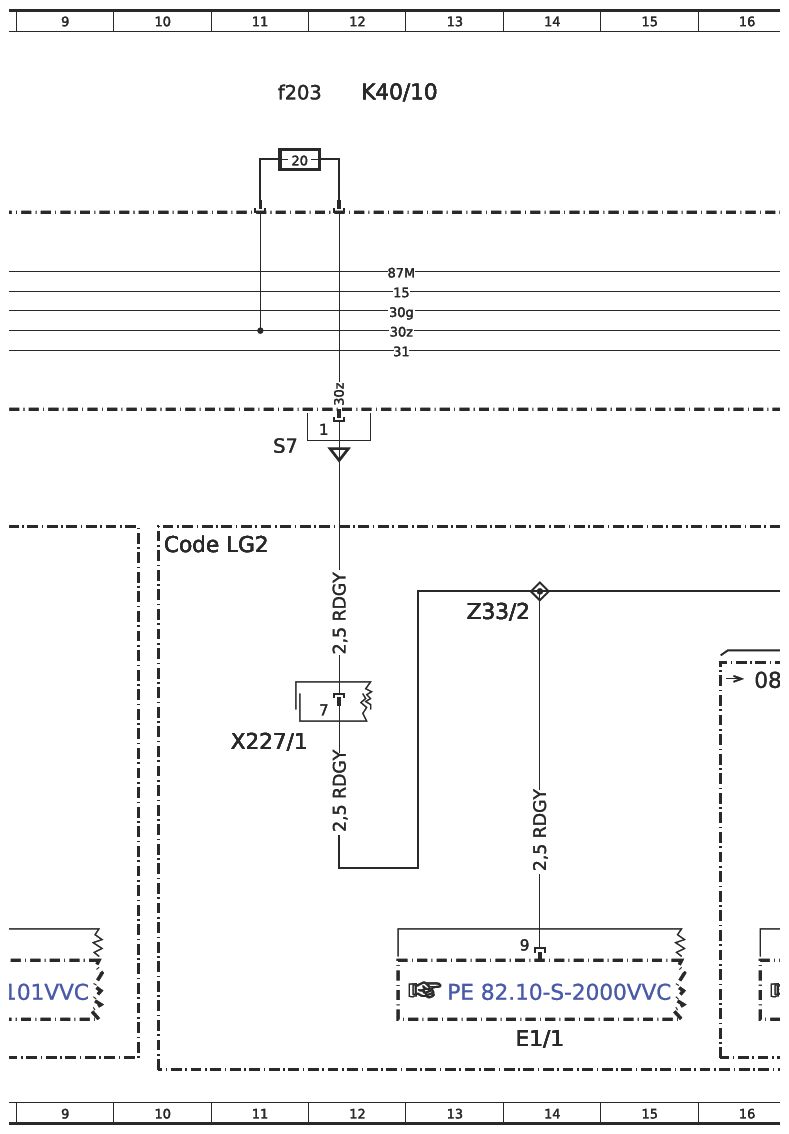

| K40/10f203 | Fuse 203 | 11A |

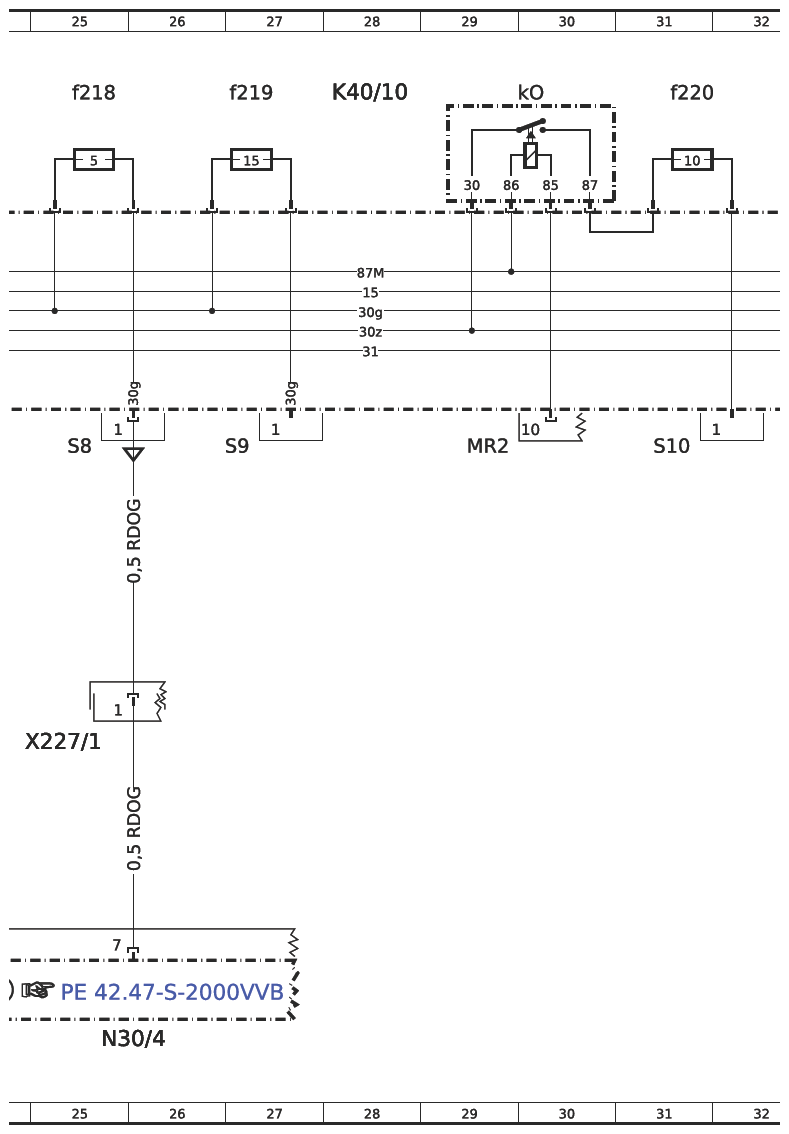

| K40/10f218 | Fuse 218 | 25A |
| K40/10f219 | Fuse 219 | 27A |
| K40/10f220 | Fuse 220 | 31A |

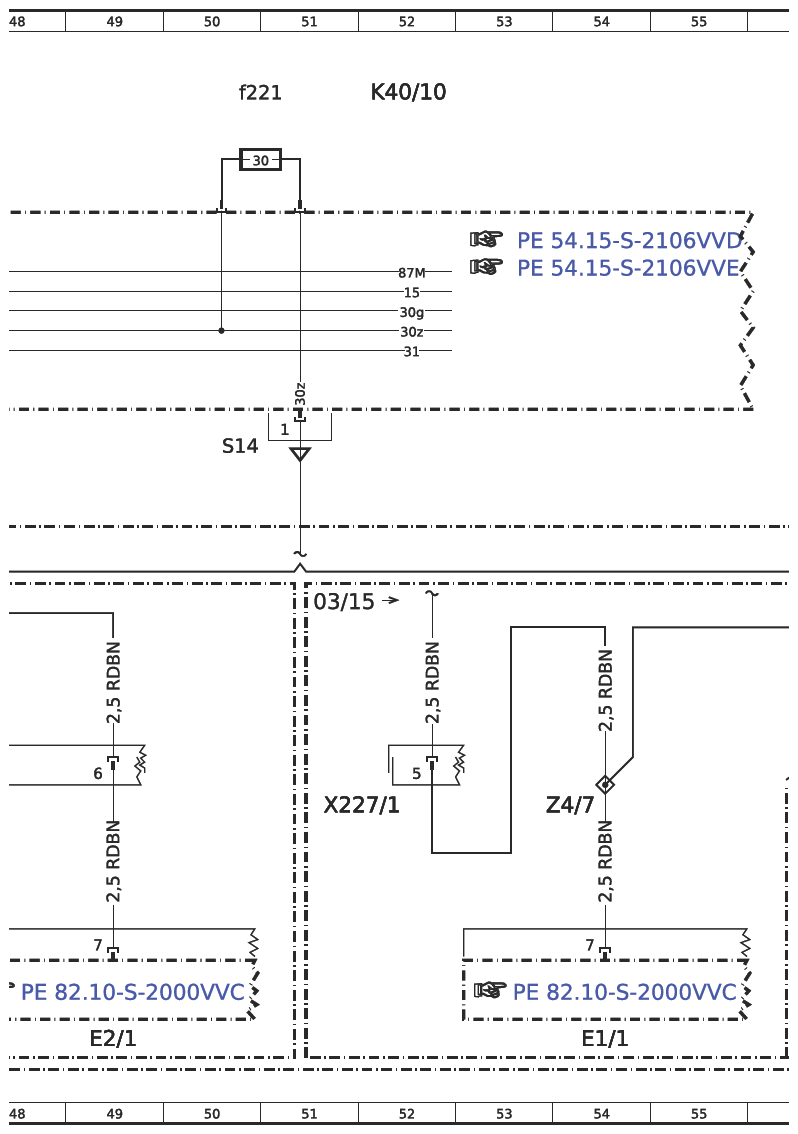

| K40/10f221 | Fuse 221 | 50A |

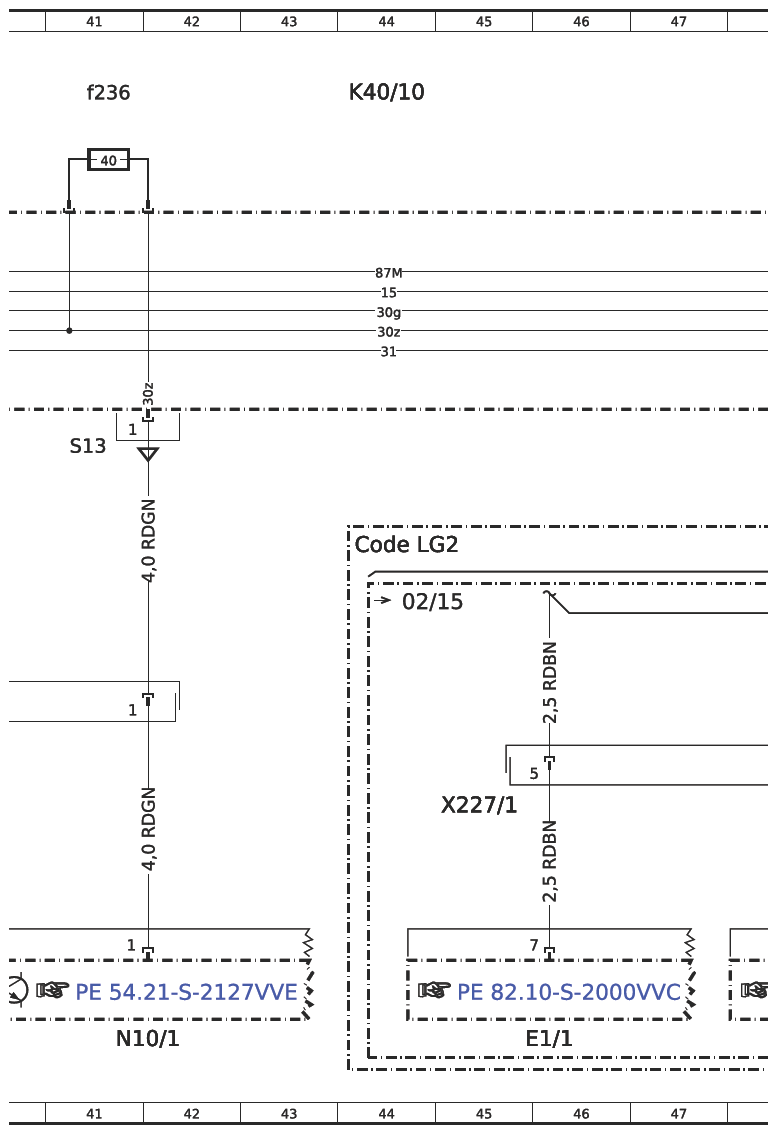

| K40/10f236 | Fuse 236 | 41A |
| K40/10f237 | Fuse 237 | 37A |
| K40/10f238 | Fuse 238 | 35A |

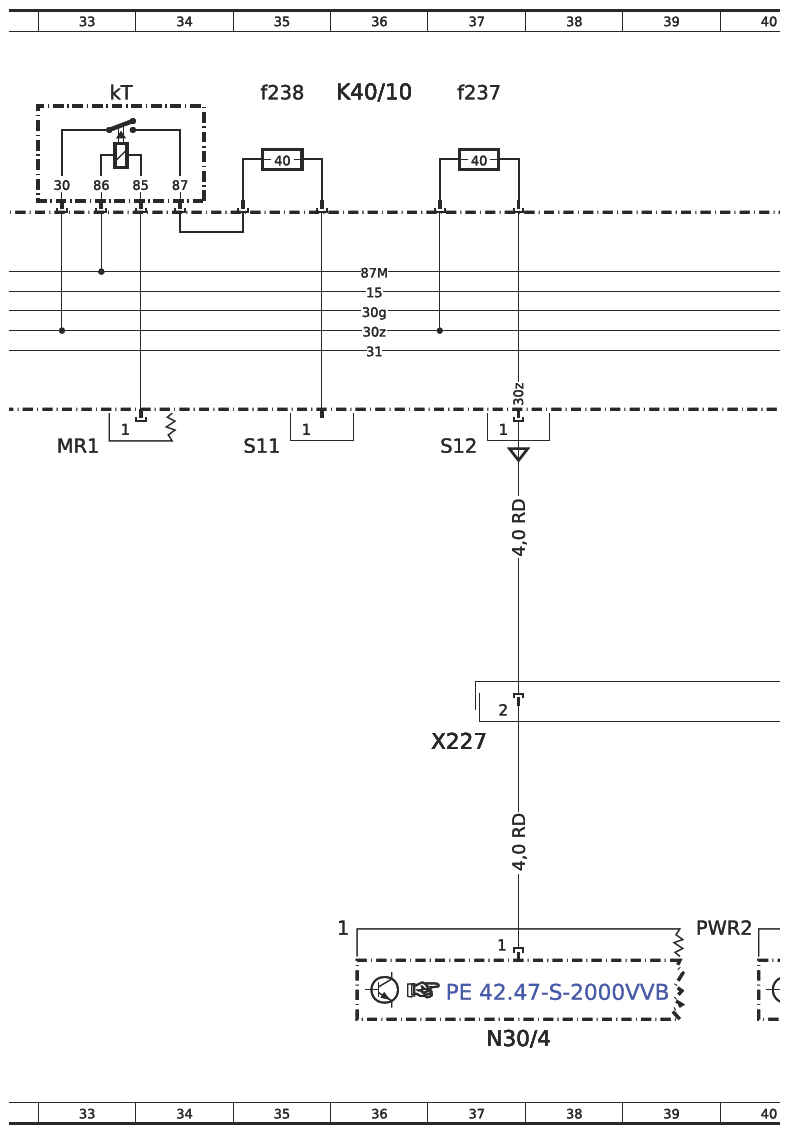

| K40/10k0 | Backup relay | 30A |
| K40/10kT | Backup relay | 33A |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 41L |
| N30/4 | Electronic Stability Program (ESP) control unit | 25L |
| N30/4 | Electronic Stability Program (ESP) control unit | 37L |
| N33/3 | Hot water stationary heater (STH) control unit | 8L |
| X227 | Main wiring harness/fuse and relay module electrical connector 1 | 37H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 25H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 3H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 7H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 11H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 45J |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 52J |
| Z33/2 | LED low beams connector sleeve | 14G |
| Z4/7 | Intelligent Light System tml. 30 connector sleeve | 54J |
