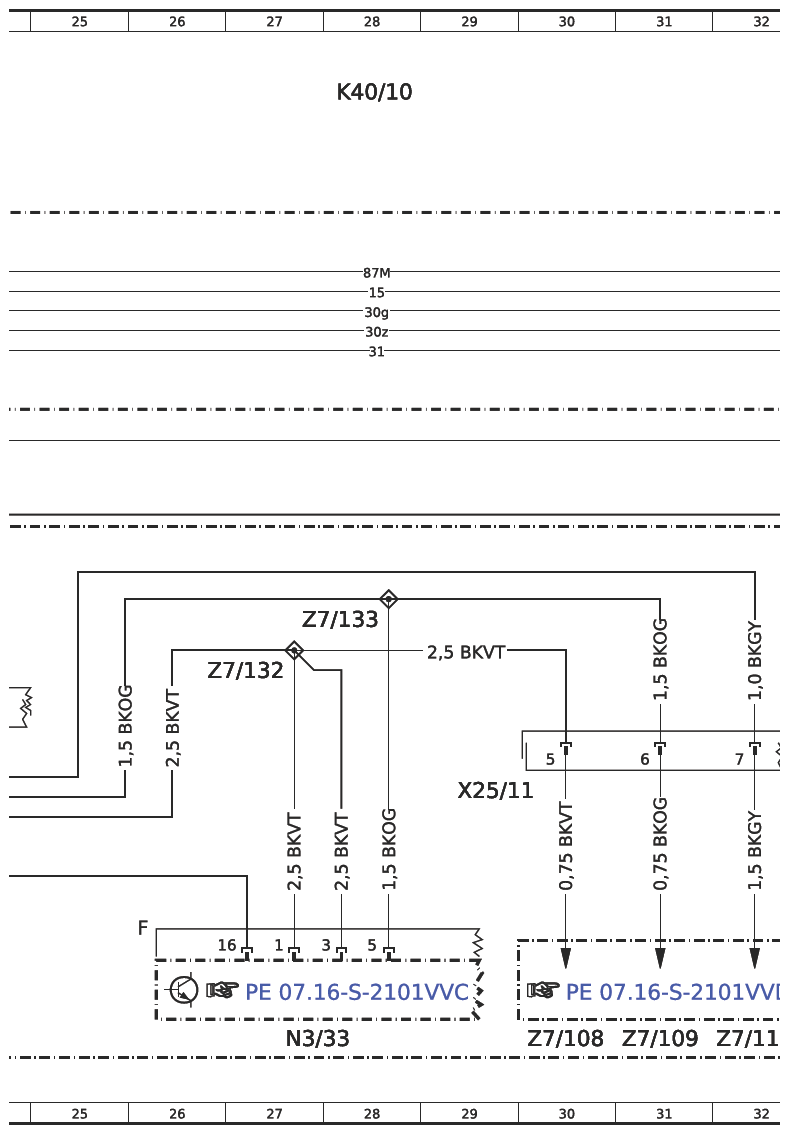

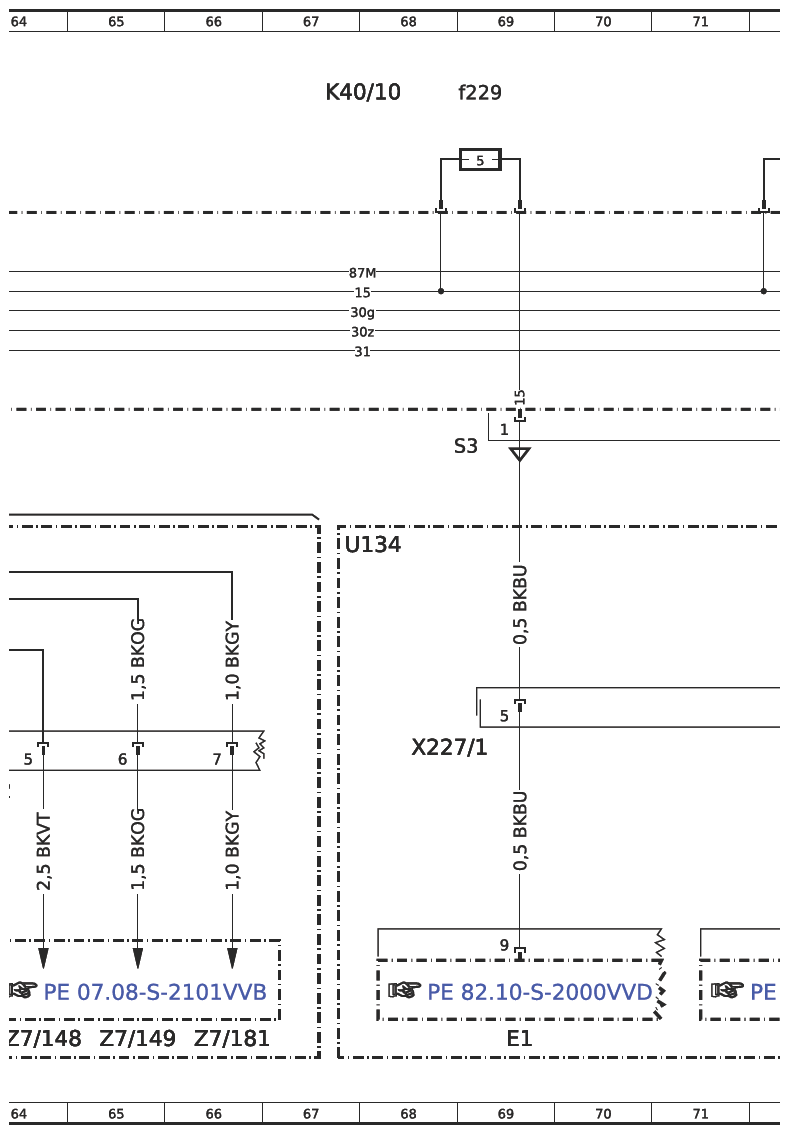

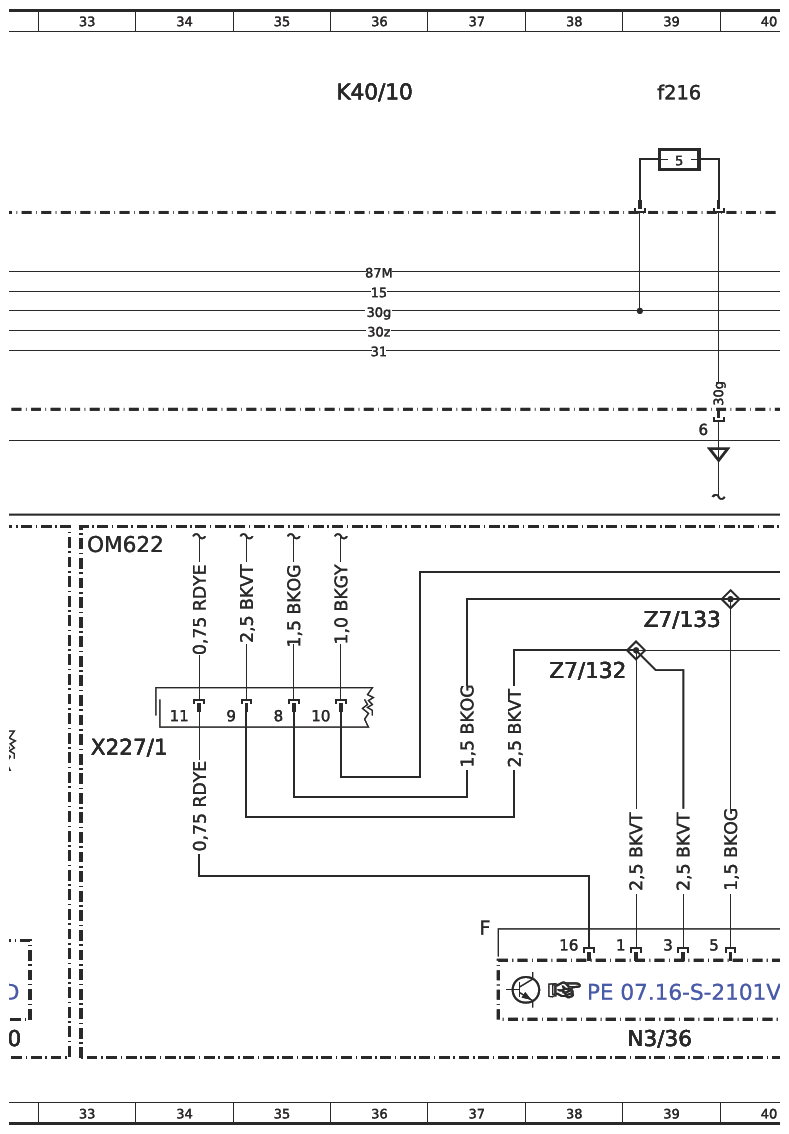

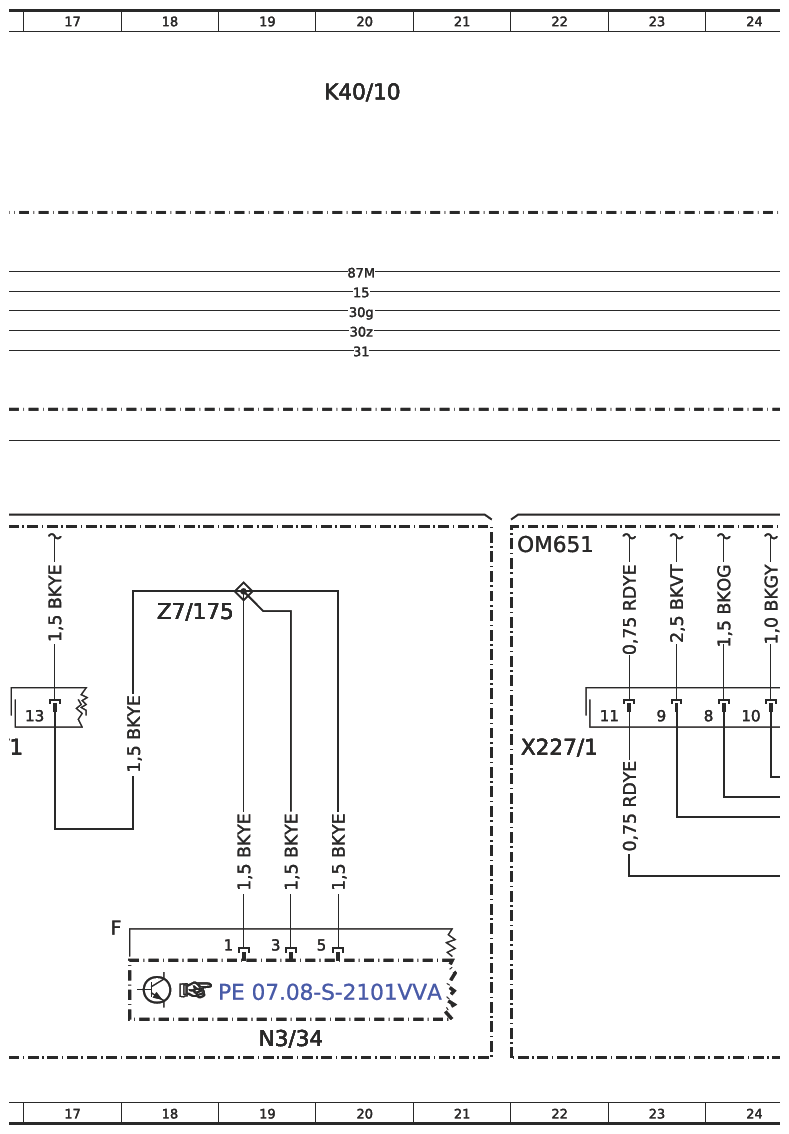

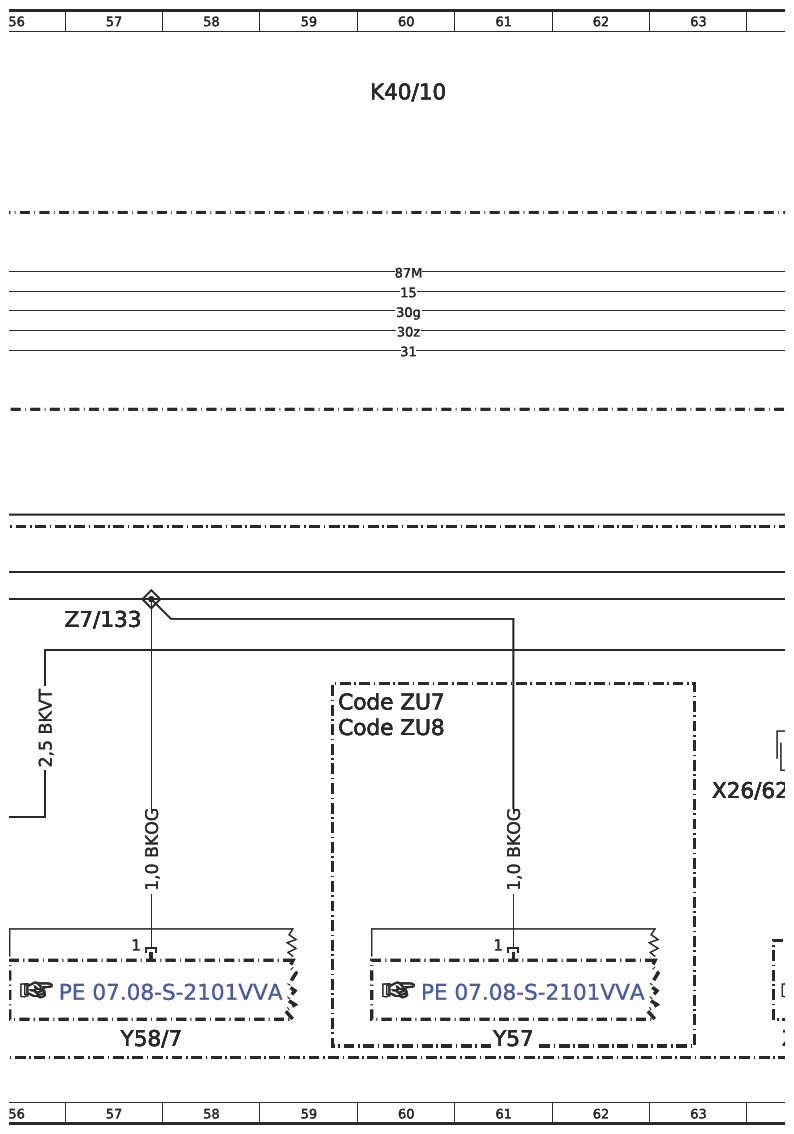

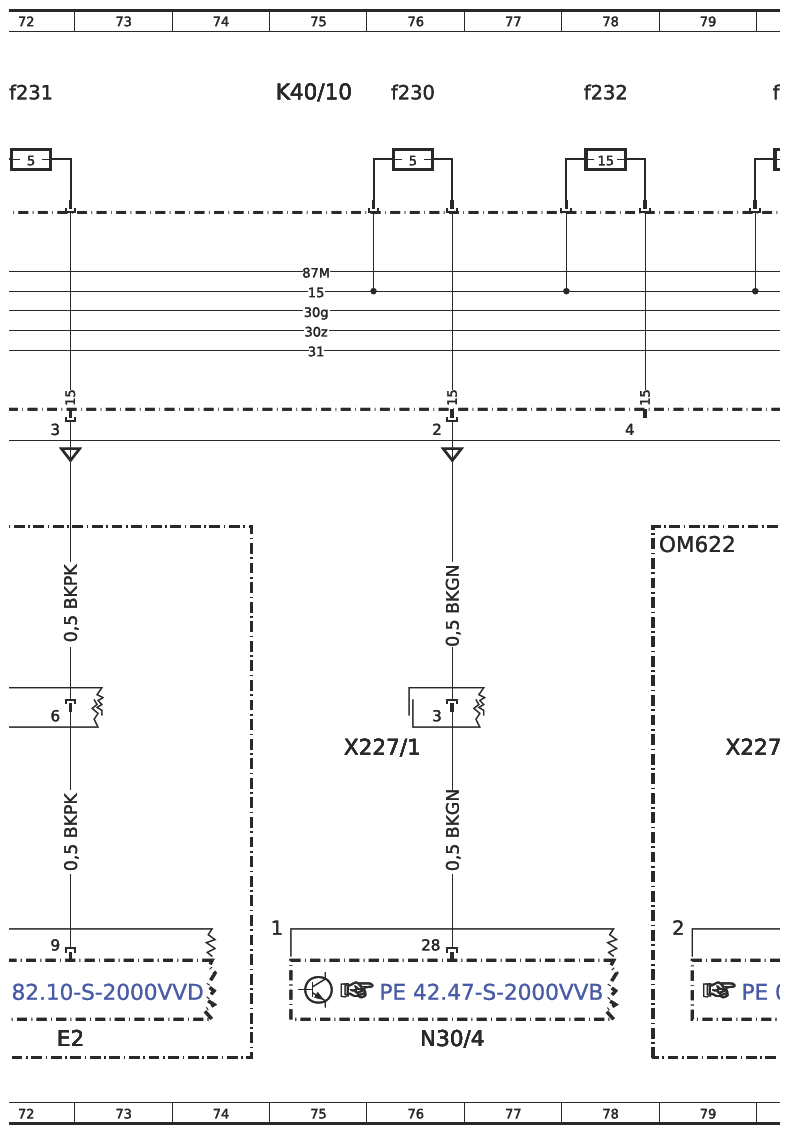

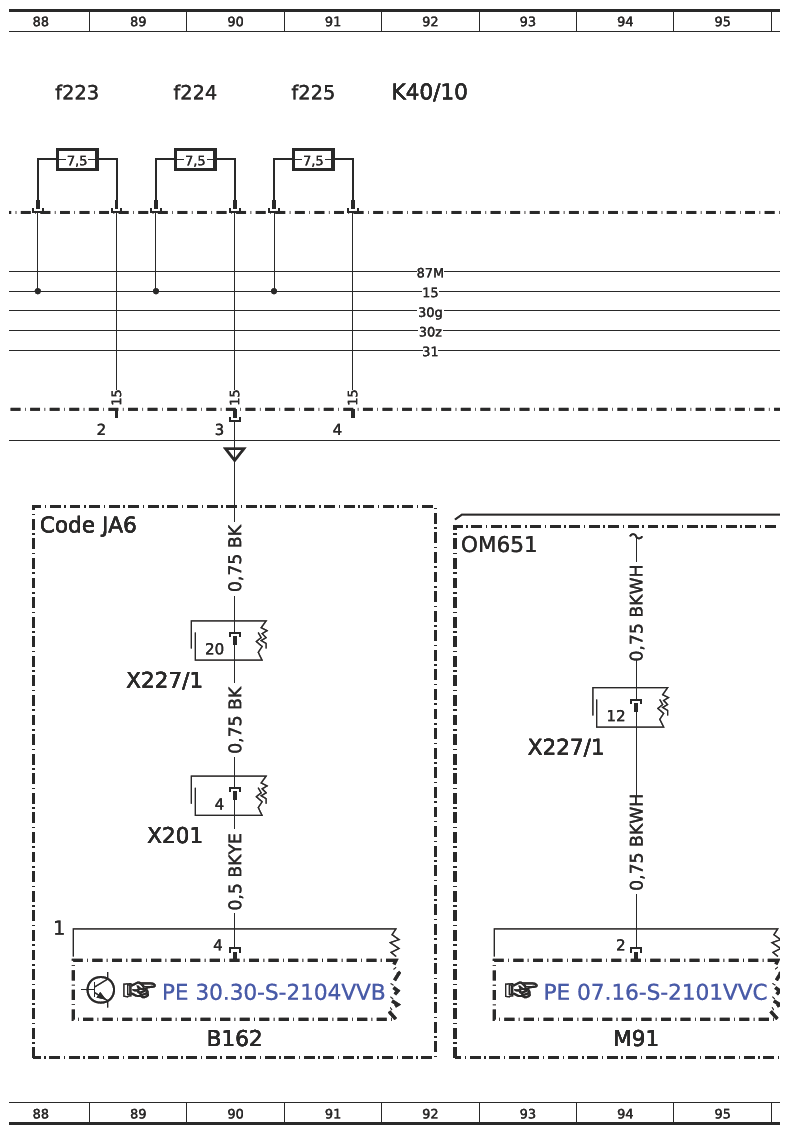

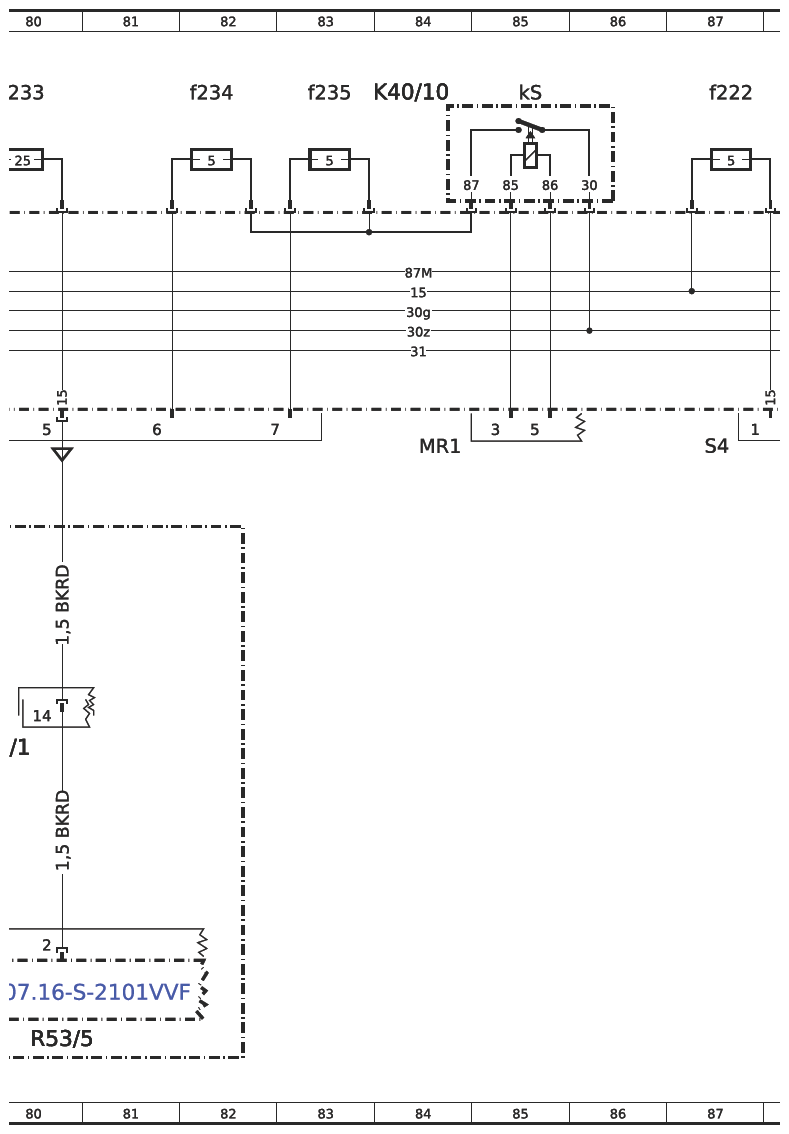

Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-S-2106-97VVE
Model 447.6 except Code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/10, connector S2, S3, S4
Model 447.7 except Code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except Code ME0 (Electric motor 85 kW) except Code ME4 (Electric motor 145 kW) except Code XM0 (Facelift) except Code XM7 (MOPF II) except Code ZL3 (National version for Latin America) K40/10, connector S2, S3, S4
| Code : | Designation: | Position: |
|---|---|---|

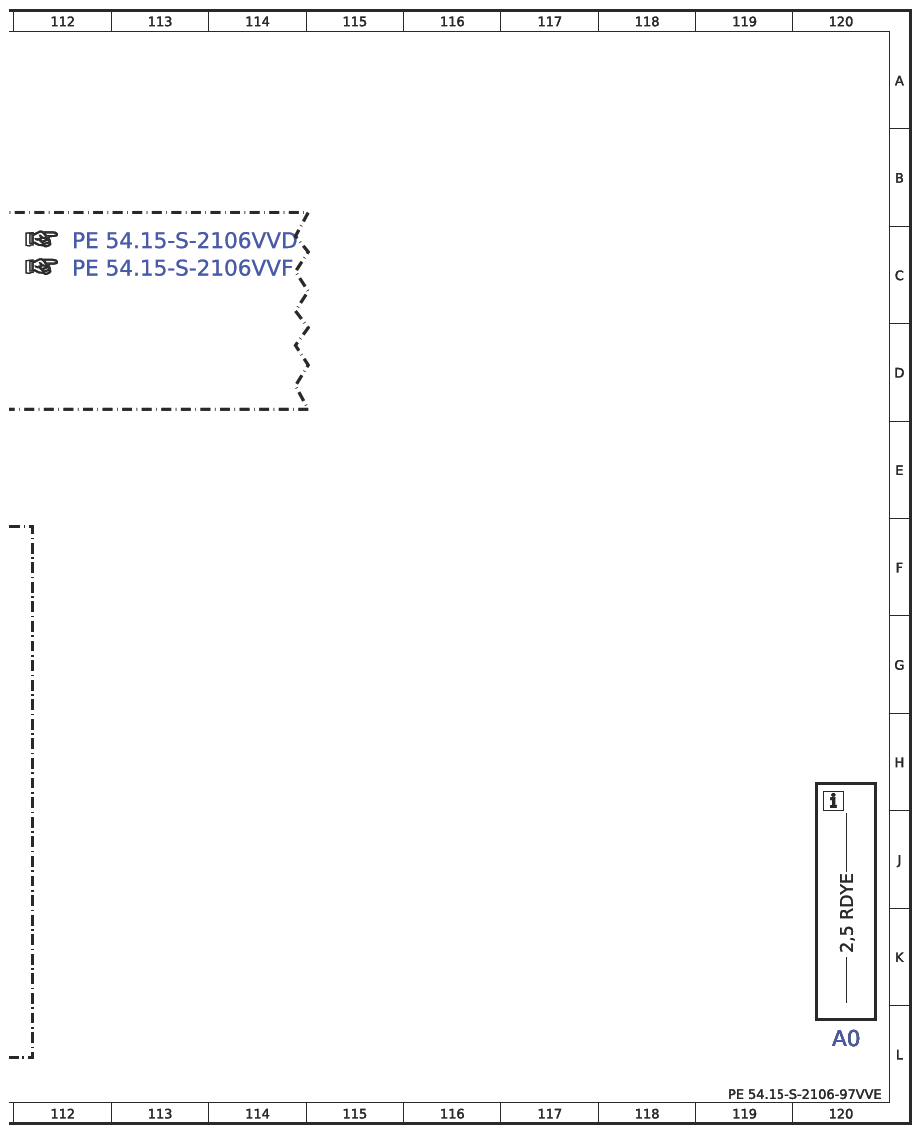

| A0 | Color Code key | 120L |

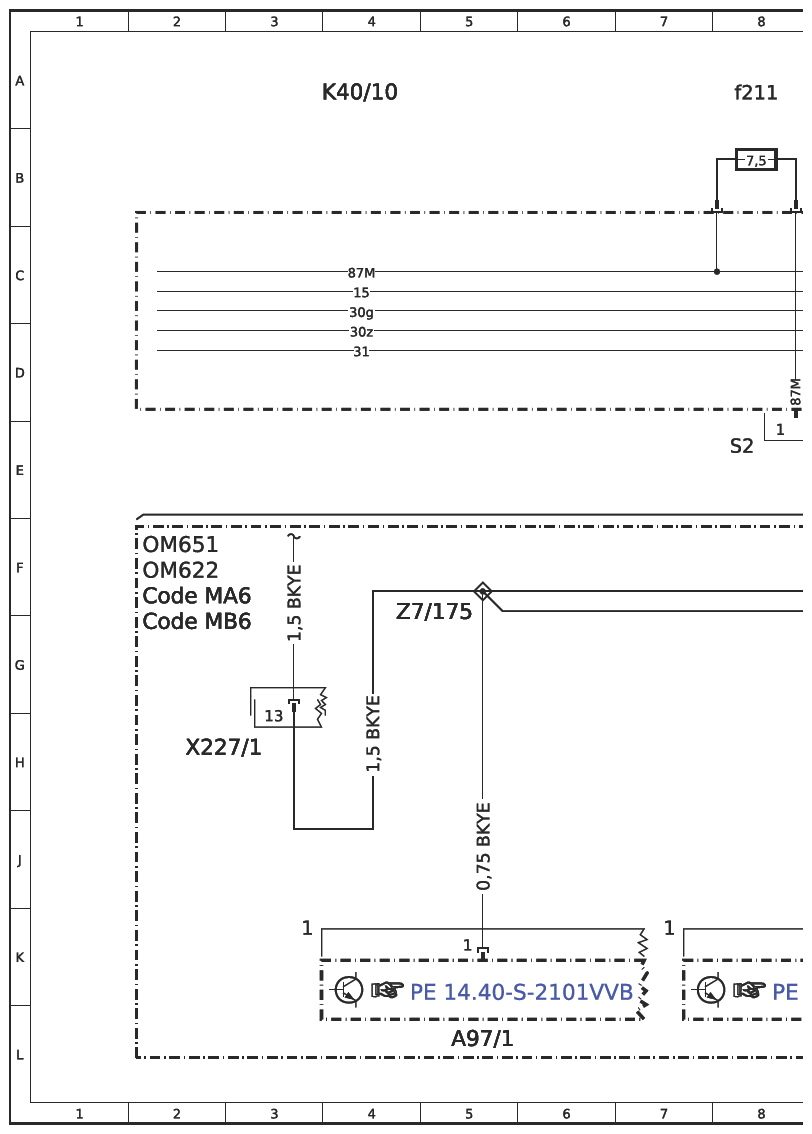

| A97/1 | Control unit of NOx sensor upstream of SCR catalytic converter | 5L |

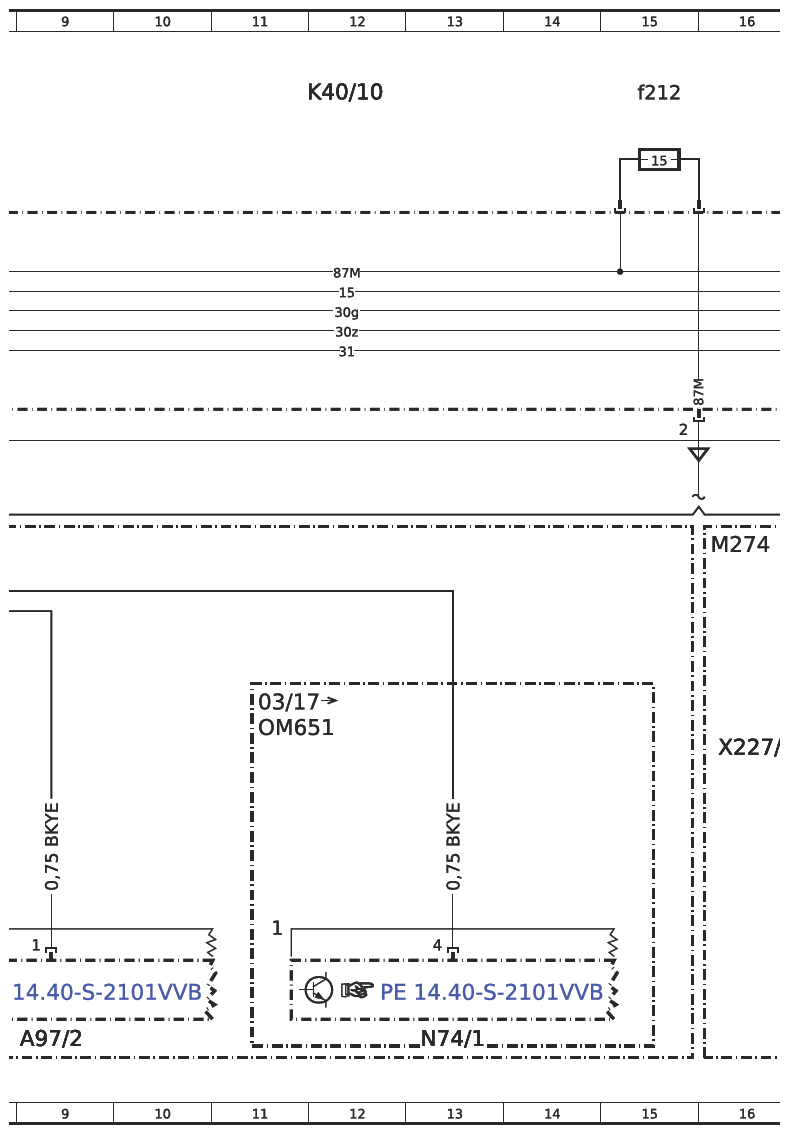

| A97/2 | NOx sensor control unit downstream of SCR catalytic converter | 9L |
| B162 | Collision warning system radar sensor | 90L |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 104F |
| Code JA6 | COLLISION PREVENTION ASSIST | 88F |
| Code MA6 | Low-emission vehicle. Euro 6 Gr. Ill | 2F |
| Code MB6 | Low-emission vehicle Euro 6 Group I | 2G |
| Code ZU7 | Canada version | 59G |
| Code ZU8 | USA version | 59H |
| E1 | Left front lamp unit | 69L |
| E2 | Right front lamp unit | 72L |
| K40/10 | Engine compartment fuse and relay module | 4A |
| K40/10 | Engine compartment fuse and relay module | 12A |
| K40/10 | Engine compartment fuse and relay module | 20A |
| K40/10 | Engine compartment fuse and relay module | 28A |
| K40/10 | Engine compartment fuse and relay module | 43A |
| K40/10 | Engine compartment fuse and relay module | 36A |
| K40/10 | Engine compartment fuse and relay module | 52A |
| K40/10 | Engine compartment fuse and relay module | 60A |
| K40/10 | Engine compartment fuse and relay module | 67A |
| K40/10 | Engine compartment fuse and relay module | 75A |
| K40/10 | Engine compartment fuse and relay module | 84A |
| K40/10 | Engine compartment fuse and relay module | 92A |
| K40/10 | Engine compartment fuse and relay module | 100A |
| K40/10 | Engine compartment fuse and relay module | 108A |
| K40/10f211 | Fuse 211 | 8A |
| K40/10f212 | Fuse 212 | 15A |
| K40/10f213 | Fuse 213 | 42A |
| K40/10f214 | Fuse 214 | 44A |

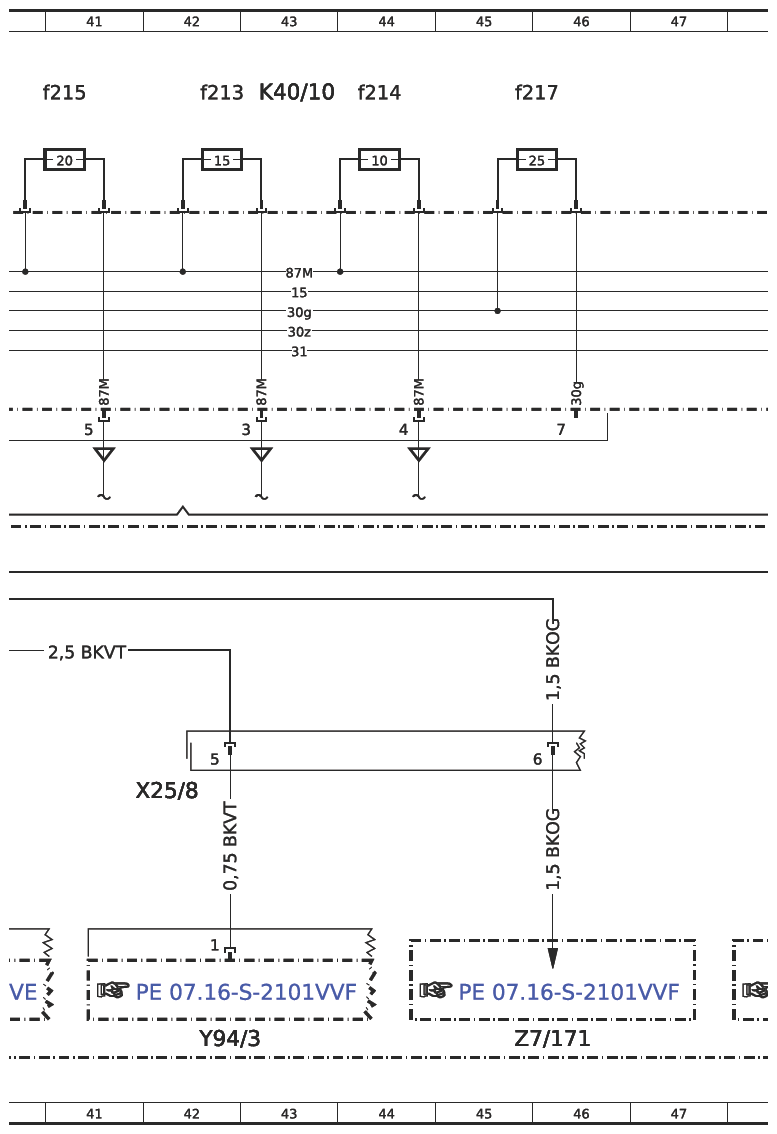

| K40/10f215 | Fuse 215 | 41A |
| K40/10f216 | Fuse 216 | 39A |
| K40/10f217 | Fuse 217 | 45A |
| K40/10f222 | Fuse 222 | 87A |
| K40/10f223 | Fuse 223 | 88A |
| K40/10f224 | Fuse 224 | 89A |
| K40/10f225 | Fuse 225 | 91A |

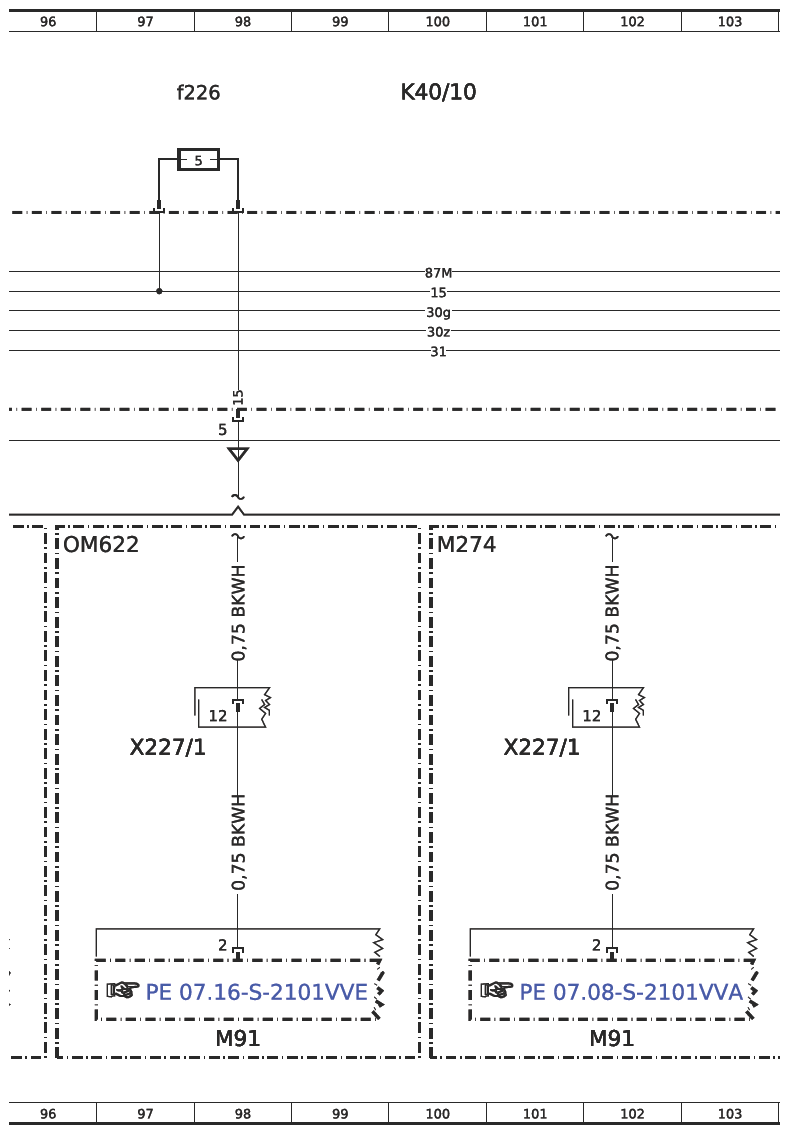

| K40/10f226 | Fuse 226 | 97A |

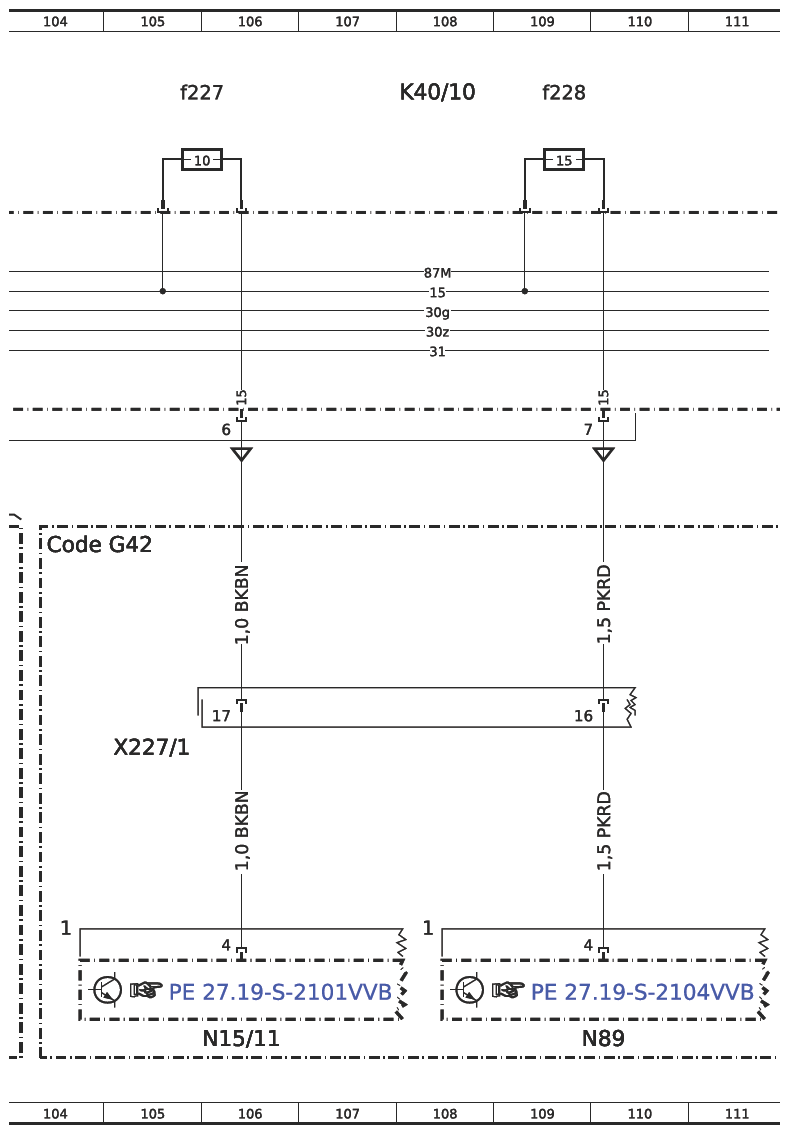

| K40/10f227 | Fuse 227 | 105A |
| K40/10f228 | Fuse 228 | 109A |
| K40/10f229 | Fuse 229 | 69A |
| K40/10f230 | Fuse 230 | 76A |
| K40/10f231 | Fuse 231 | 72A |
| K40/10f232 | Fuse 232 | 78A |
| K40/10f233 | Fuse 233 | 80A |
| K40/10f234 | Fuse 234 | 82A |
| K40/10f235 | Fuse 235 | 83A |
| K40/10kS | Backup relay | 85A |
| M91 | Electric fan | 94L |
| M91 | Electric fan | 98L |
| M91 | Electric fan | 102L |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 106L |
| N3/33 | CDI control unit | 27L |

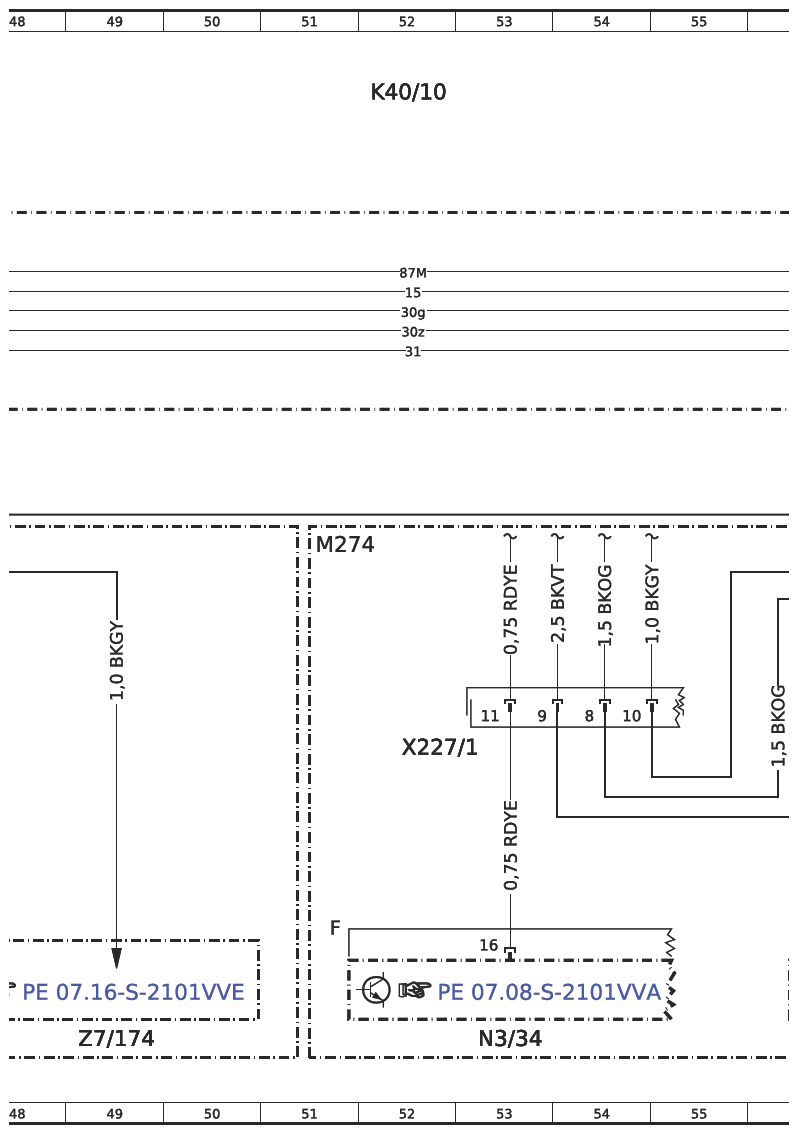

| N3/34 | ME-SFI [ME] control unit | 19L |
| N3/34 | ME-SFI [ME] control unit | 53L |
| N3/36 | CDI control unit | 39L |
| N30/4 | Electronic Stability Program (ESP) control unit | 76L |
| N74/1 | Soot particulate sensor control unit | 13L |
| N89 | Transmission oil auxiliary oil pump control unit | 110L |
| R53/5 | Fuel filter heater with fill level sensor | 80L |
| U134 | Valid without Code LG2 Intelligent Light System (ILS) | 67F |
| X201 | Front bumper pedestrian protection electrical connector | 89J |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 68H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 76H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 80H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 89G |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 105H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 3H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 34H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 52H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 16H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 22H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 93H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 97H |
| X227/1 | Main wiring harness/fuse and relay module electrical connector 2 | 101H |
| X25/11 | Main wiring harness/engine wiring harness electrical connector 2 | 29H |
| X25/8 | Main wiring harness/engine wiring harness electrical connector 2 | 42H |
| X26/62 | Main wiring harness/engine wiring harness electrical connector 2 | 64H |
| Y57 | Activated charcoal filter shutoff valve | 61L |
| Y58/7 | Purge control valve | 57L |
| Y94/3 | Quantity control valve | 42L |
| Z7/108 | Circuit 87 connector sleeve | 30L |
| Z7/109 | Circuit 87 connector sleeve | 31L |
| Z7/110 | Circuit 87 connector sleeve | 32L |
| Z7/132 | Circuit 87/1 connector sleeve | 38G |
| Z7/132 | Circuit 87/1 connector sleeve | 27G |
| Z7/133 | Circuit 87/2 connector sleeve | 39G |
| Z7/133 | Circuit 87/2 connector sleeve | 57G |
| Z7/133 | Circuit 87/2 connector sleeve | 28G |
| Z7/148 | Circuit 87/1 connector sleeve | 64L |
| Z7/149 | Circuit 87/2 connector sleeve | 65L |
| Z7/171 | Circuit 87/2 connector sleeve | 46L |
| Z7/174 | Circuit 87/3 connector sleeve | 49L |
| Z7/175 | Circuit 87/4 connector sleeve | 5G |
| Z7/175 | Circuit 87/4 connector sleeve | 18G |
| Z7/181 | Circuit 87/3 connector sleeve | 66L |
