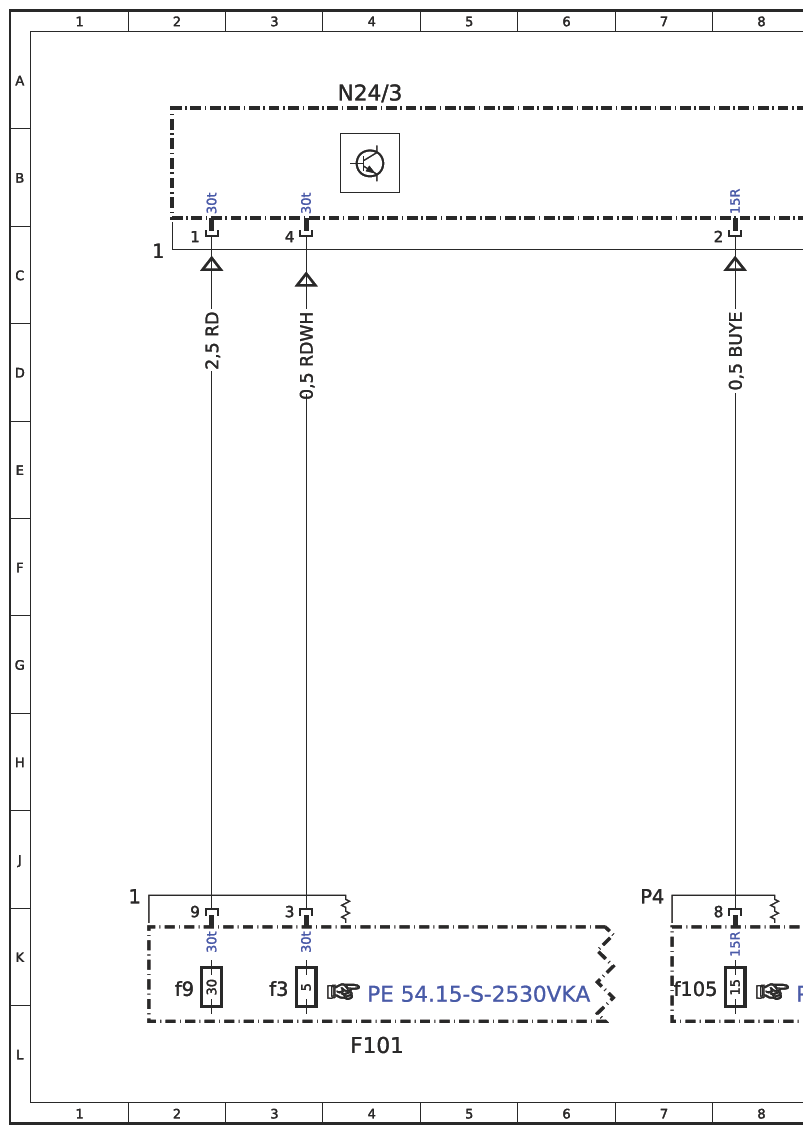

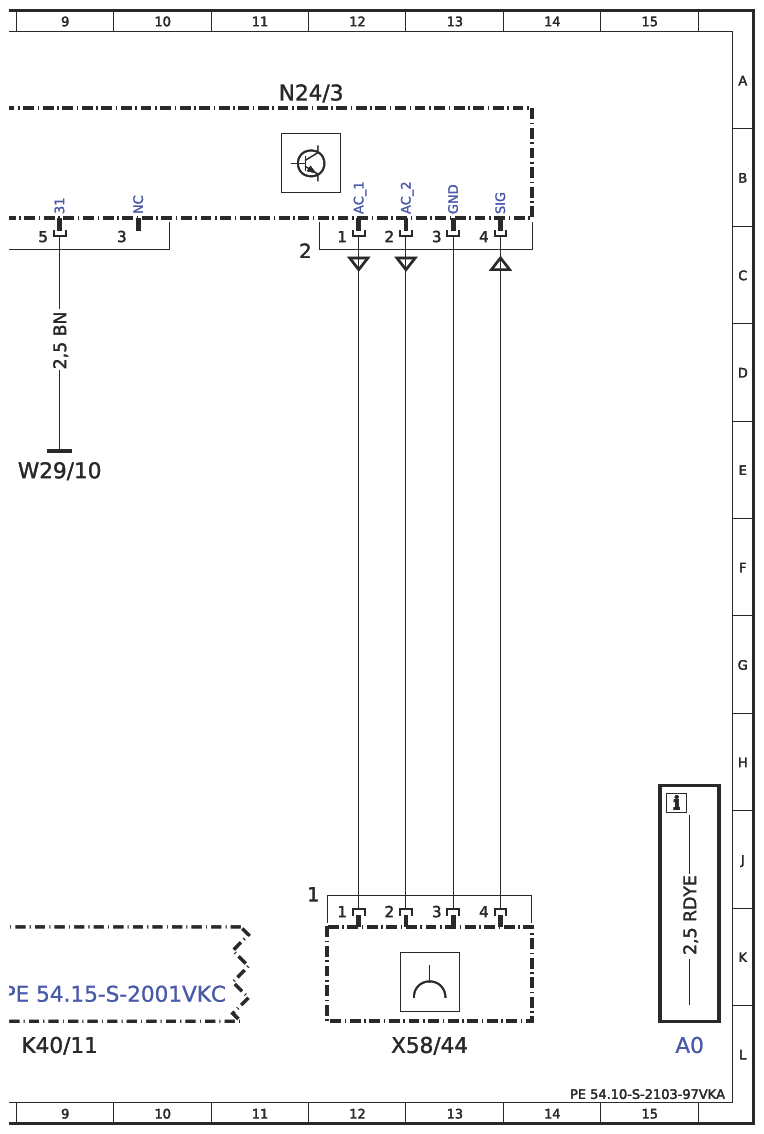

Wiring Diagram Control Unit DC/AC Converter - PE54.10-S-2103-97VKA
Model 447 with Code EE1 (230 V socket) with Code XM7 (MOPF II) N24/3
| Code : | Designation: | Position: |
|---|---|---|
| A0 | Color Code key | 15L |
| F101 | Fuse box (11 fuses) | 4L |
| F101f3 | Fuse 3 | 3K |
| F101f9 | Fuse 9 | 2K |
| K40/11 | Firewall fuse and relay module | 9L |
| K40/11f105 | Fuse 105 | 7K |
| N24/3 | DC/AC converter control unit | 4A |
| N24/3 | DC/AC converter control unit | 11A |
| W29/10 | Right D-pillar ground point | 9E |
| X58/44 | 230V socket | 13L |
